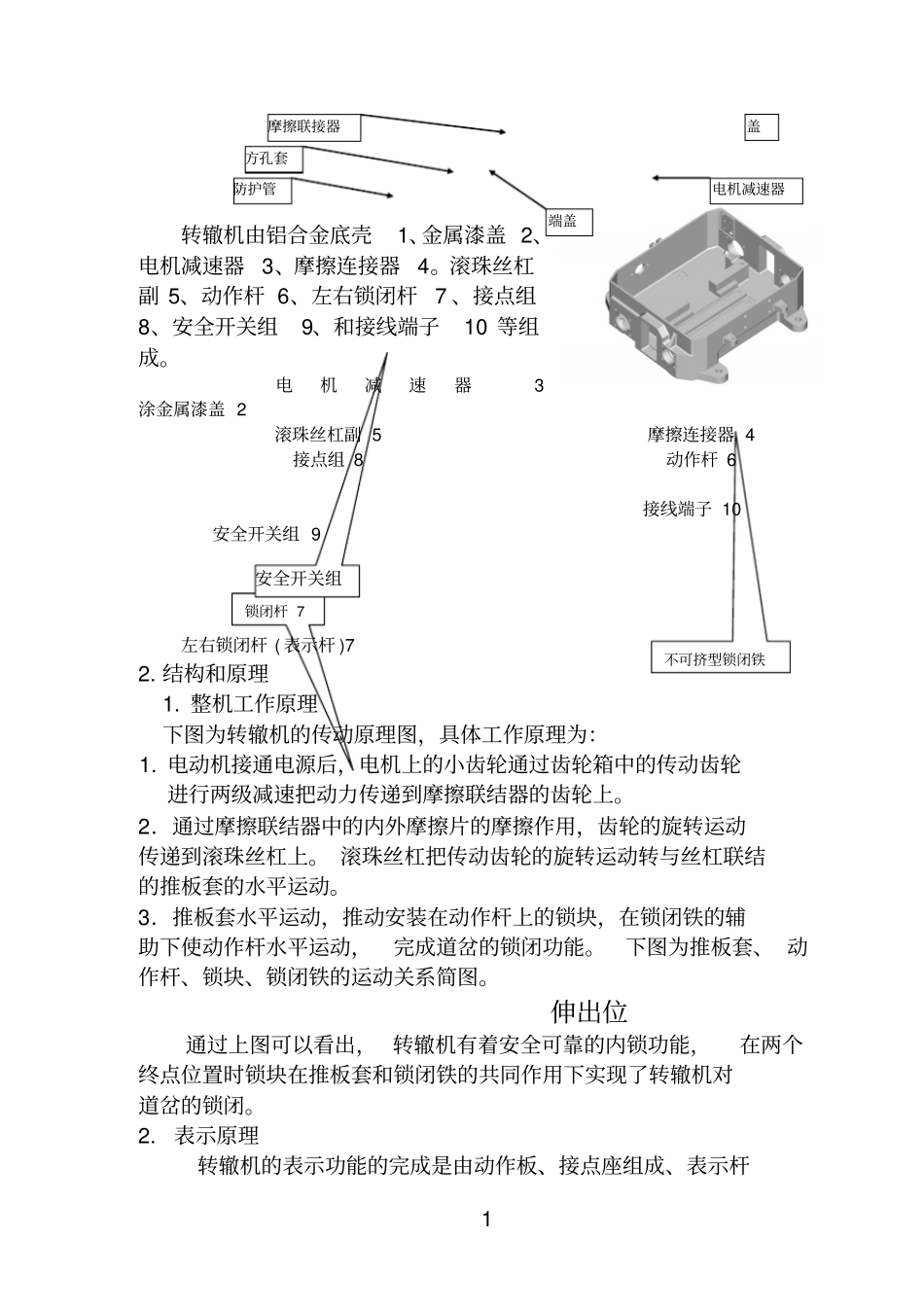

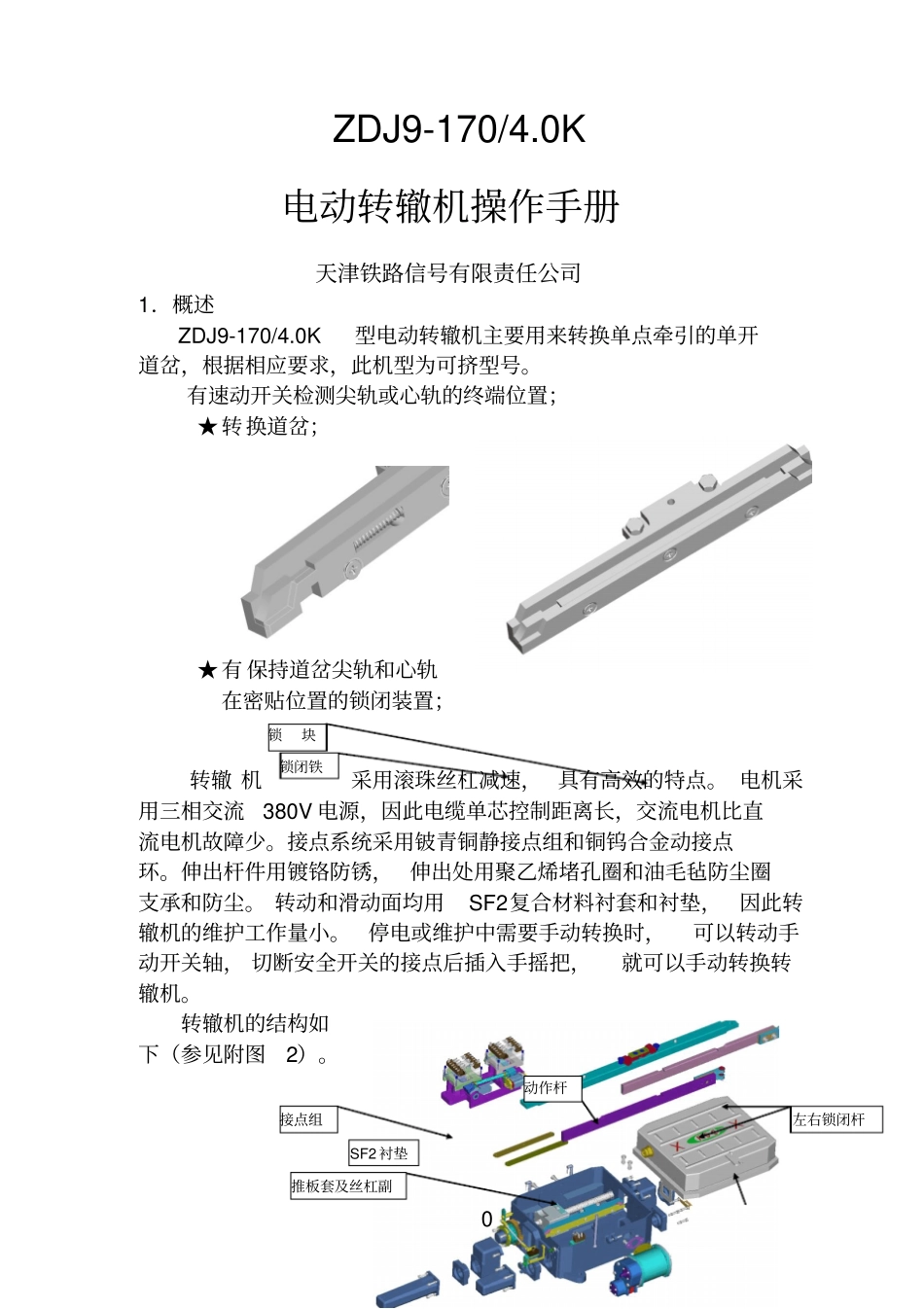

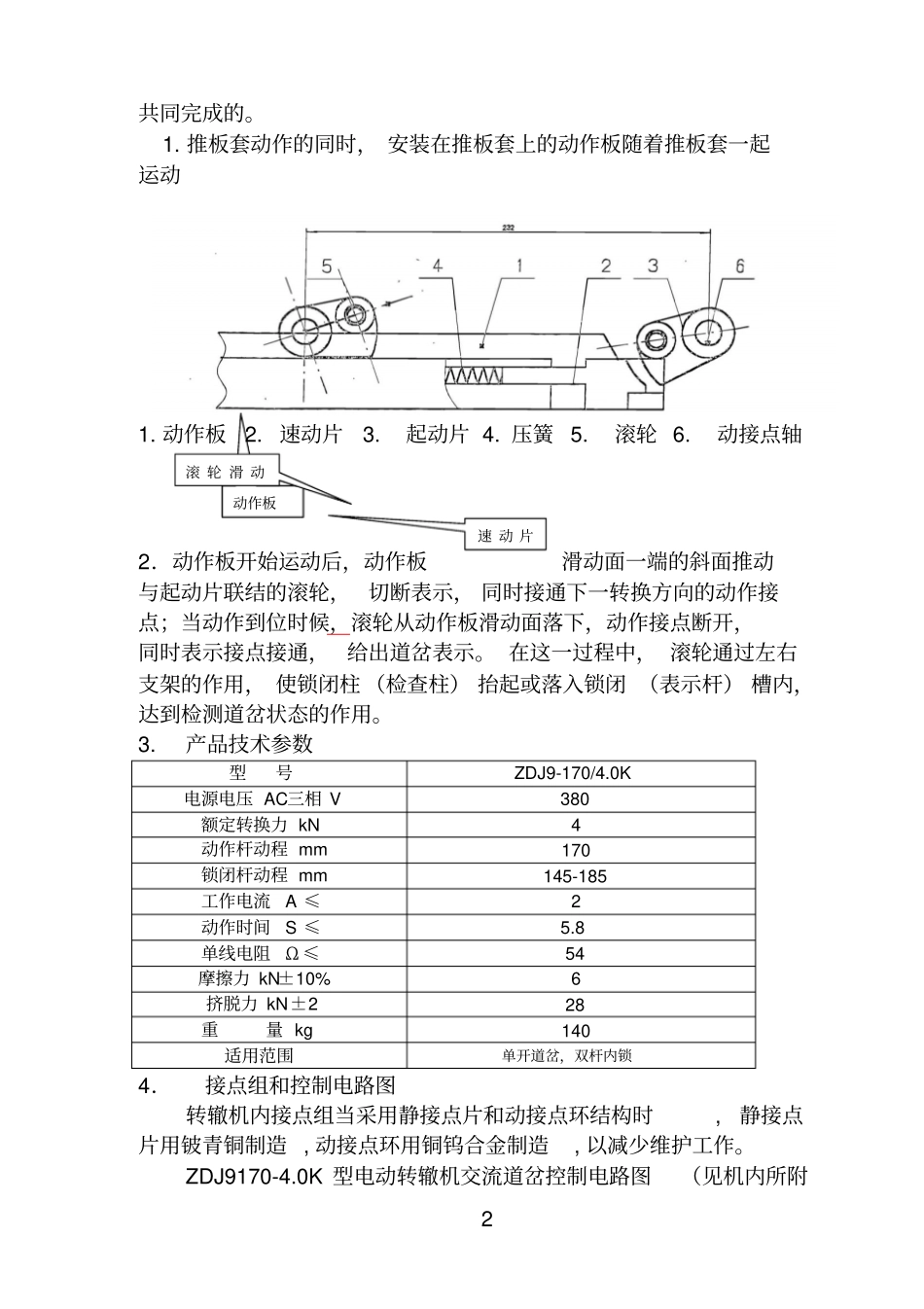

0ZDJ9-170/4.0K电动转辙机操作手册天津铁路信号有限责任公司1．概述ZDJ9-170/4.0K型电动转辙机主要用来转换单点牵引的单开道岔，根据相应要求，此机型为可挤型号。有速动开关检测尖轨或心轨的终端位置；★转换道岔；★有保持道岔尖轨和心轨在密贴位置的锁闭装置；转辙机采用滚珠丝杠减速，具有高效的特点。电机采用三相交流380V电源，因此电缆单芯控制距离长，交流电机比直流电机故障少。接点系统采用铍青铜静接点组和铜钨合金动接点环。伸出杆件用镀铬防锈，伸出处用聚乙烯堵孔圈和油毛毡防尘圈支承和防尘。转动和滑动面均用SF2复合材料衬套和衬垫，因此转辙机的维护工作量小。停电或维护中需要手动转换时，可以转动手动开关轴，切断安全开关的接点后插入手摇把，就可以手动转换转辙机。转辙机的结构如下（参见附图2）。锁闭铁锁块接点组动作杆左右锁闭杆SF2衬垫推板套及丝杠副1转辙机由铝合金底壳1、金属漆盖2、电机减速器3、摩擦连接器4。滚珠丝杠副5、动作杆6、左右锁闭杆7、接点组8、安全开关组9、和接线端子10等组成。电机减速器3涂金属漆盖2滚珠丝杠副5摩擦连接器4接点组8动作杆6接线端子10安全开关组9左右锁闭杆(表示杆)72.结构和原理1.整机工作原理下图为转辙机的传动原理图，具体工作原理为：1.电动机接通电源后，电机上的小齿轮通过齿轮箱中的传动齿轮进行两级减速把动力传递到摩擦联结器的齿轮上。2．通过摩擦联结器中的内外摩擦片的摩擦作用，齿轮的旋转运动传递到滚珠丝杠上。滚珠丝杠把传动齿轮的旋转运动转与丝杠联结的推板套的水平运动。3．推板套水平运动，推动安装在动作杆上的锁块，在锁闭铁的辅助下使动作杆水平运动，完成道岔的锁闭功能。下图为推板套、动作杆、锁块、锁闭铁的运动关系简图。伸出位通过上图可以看出，转辙机有着安全可靠的内锁功能，在两个终点位置时锁块在推板套和锁闭铁的共同作用下实现了转辙机对道岔的锁闭。2.表示原理转辙机的表示功能的完成是由动作板、接点座组成、表示杆锁闭杆7不可挤型锁闭铁电机减速器盖摩擦联接器端盖方孔套防护管安全开关组2共同完成的。1.推板套动作的同时，安装在推板套上的动作板随着推板套一起运动1.动作板2.速动片3.起动片4.压簧5.滚轮6.动接点轴2．动作板开始运动后，动作板滑动面一端的斜面推动与起动片联结的滚轮，切断表示，同时接通下一转换方向的动作接点；当动作到位时候，滚轮从动作板滑动面落下，动作接点断开，同时表示接点接通，给出道岔表示。在这一过程中，滚轮通过左右支架的作用，使锁闭柱（检查柱）抬起或落入锁闭（表示杆）槽内，达到检测道岔状态的作用。3.产品技术参数型号ZDJ9-170/4.0K电源电压AC三相V380额定转换力kN4动作杆动程mm170锁闭杆动程mm145-185工作电流A≤2动作时间S≤5.8单线电阻Ω≤54摩擦力kN±10%6挤脱力kN±228重量kg140适用范围单开道岔，双杆内锁4．接点组和控制电路图转辙机内接点组当采用静接点片和动接点环结构时,静接点片用铍青铜制造,动接点环用铜钨合金制造,以减少维护工作。ZDJ9170-4.0K型电动转辙机交流道岔控制电路图（见机内所附动作板速动片滚轮滑动3配线图），左方为转辙机内部配线图，接点组采用铍青铜静接点片和动接点环结构，电路中采用以下设备：1DQJ第一启动继电器JWJXC-H125/801DQJF第一启动复示继电器JWJXC-4802DQJ第二启动继电器JYJXC-135/220DBJ和FBJ表示继电器JPXC-1000TJ时间继电器JSBXC-850BHJ保护继电器JWXC-1700DBQ道岔保护器断相保护器BB表示变压器BD1-7接线端子采用免维护的万可(WAGO)公司的280-901型端子,由于该接线端子的零件没有螺纹连接件,能抗振动和冲击,同时又不损及导线,耐振动X,Y,Z方向可达2000HZ,100g。交流系列电动转辙机的机内配线采用0.75mm2氟46绝缘安装线,为19股线径0.23mm的多股软线,接线片与导线为压接方式。接线片共用FOT型线环1-3(3mm端子用)和1-5(5mm端子用)两种,用CQFOT型0.5～2.5双痕周压手动压线钳压接。5．转辙机的调整1．表示缺口的调整锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2mm，其调整量为0～4mm。如右图，2．转辙机摩擦联接器的调整转辙机摩擦联接器在出厂时，按照转辙机技术条件规定的不同型号的标准值...
