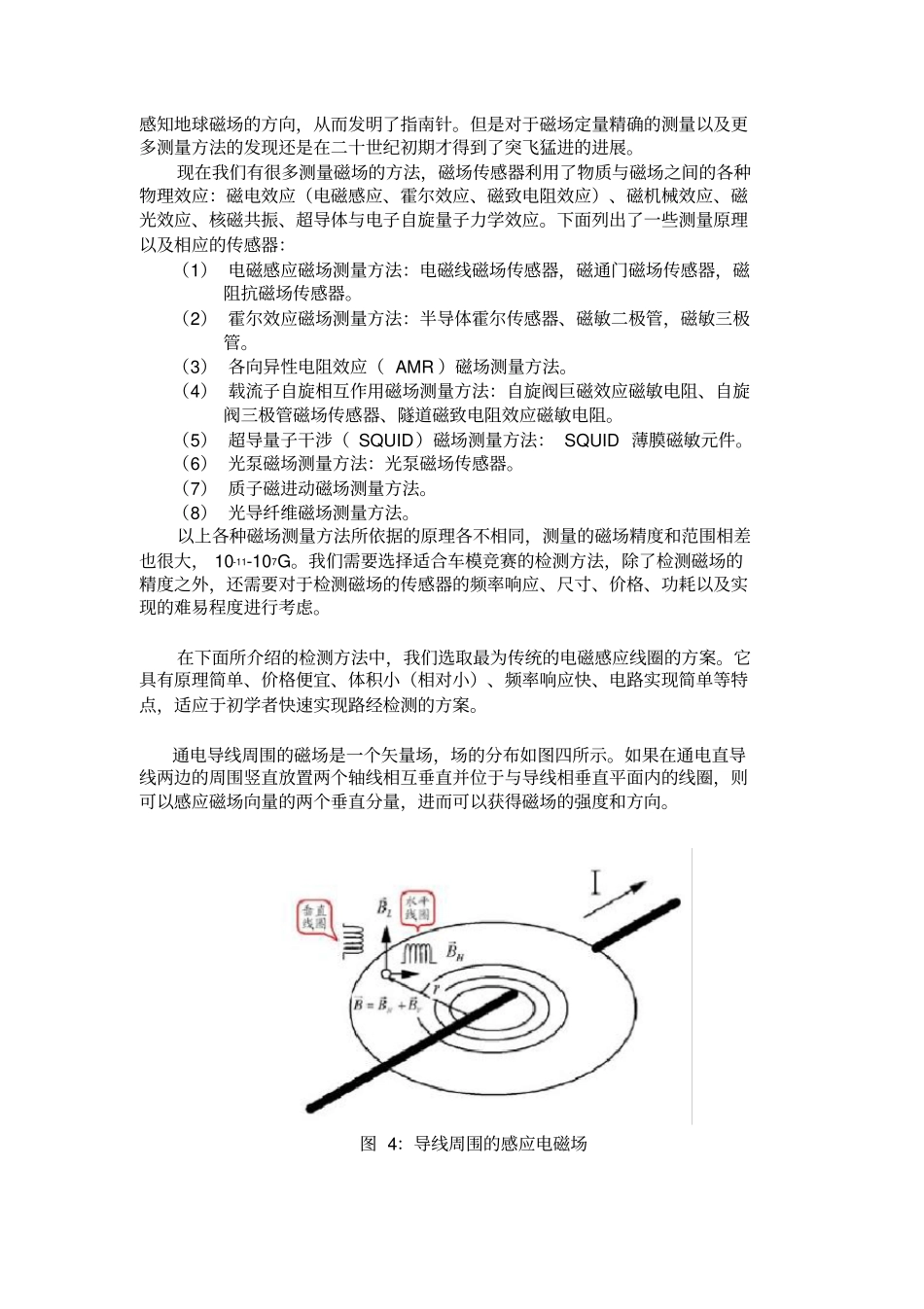

电磁组竞赛车模路径检测设计参考方案（竞赛秘书处2010-1，版本1.0）一、前言第五届全国大学生智能汽车竞赛新增加了电磁组比赛。竞赛车模需要能够通过自动识别赛道中心线位置处由通有100mA交变电流的导线所产生的电磁场进行路径检测。除此之外在赛道的起跑线处还有永磁铁标志起跑线的位置。具体要求请参阅《第五届智能汽车竞赛细则》技术文档。本文给出了一种简便的交变磁场的检测方案，目的是使得部分初次参加比赛的队伍能够尽快有一个设计方案，开始制作和调试自己的车模。本方案通过微型车模实际运行，证明了它的可行性。微型车模运行录像参见竞赛网站上视频文件。二、设计原理1、导线周围的电磁场根据麦克斯韦电磁场理论，交变电流会在周围产生交变的电磁场。智能汽车竞赛使用路径导航的交流电流频率为20kHz，产生的电磁波属于甚低频（VLF）电磁波。甚低频频率范围处于工频和低频电磁破中间，为3kHz～30kHz，波长为100km～10km。如下图所示：图1：电流周围的电磁场示意图导线周围的电场和磁场，按照一定规律分布。通过检测相应的电磁场的强度和方向可以反过来获得距离导线的空间位置，这正是我们进行电磁导航的目的。由于赛道导航电线和小车尺寸l远远小于电磁波的波长，电磁场辐射能量很小（如果天线的长度l远小于电磁波长，在施加交变电压后，电磁波辐射功率正比于天线长度的四次方），所以能够感应到电磁波的能量非常小。为此，我们将导线周围变化的磁场近似缓变的磁场，按照检测静态磁场的方法获取导线周围的磁场分布，从而进行位置检测。由毕奥-萨伐尔定律知：通有稳恒电流I长度为L的直导线周围会产生磁场，距离导线距离为r处P点的磁感应强度为：Bsind(04107TmA1)cos12。4r图2直线电流的磁场14r由此得:Bcos4r对于无限长直电流来说，上式中10，2，则有B（1）。图3：无限长导线周围的磁场强度在上面示意图中，感应磁场的分布是以导线为轴的一系列的同心圆。圆上的磁场强度大小相同，并随着距离导线的半径r增加成反比下降。2、磁场检测方法：人类对于磁场的认识和检测起源很早，我国古代人民很早就通过天然磁铁来感知地球磁场的方向，从而发明了指南针。但是对于磁场定量精确的测量以及更多测量方法的发现还是在二十世纪初期才得到了突飞猛进的进展。现在我们有很多测量磁场的方法，磁场传感器利用了物质与磁场之间的各种物理效应：磁电效应（电磁感应、霍尔效应、磁致电阻效应）、磁机械效应、磁光效应、核磁共振、超导体与电子自旋量子力学效应。下面列出了一些测量原理以及相应的传感器：（1）电磁感应磁场测量方法：电磁线磁场传感器，磁通门磁场传感器，磁阻抗磁场传感器。（2）霍尔效应磁场测量方法：半导体霍尔传感器、磁敏二极管，磁敏三极管。（3）各向异性电阻效应（AMR）磁场测量方法。（4）载流子自旋相互作用磁场测量方法：自旋阀巨磁效应磁敏电阻、自旋阀三极管磁场传感器、隧道磁致电阻效应磁敏电阻。（5）超导量子干涉（SQUID）磁场测量方法：SQUID薄膜磁敏元件。（6）光泵磁场测量方法：光泵磁场传感器。（7）质子磁进动磁场测量方法。（8）光导纤维磁场测量方法。以上各种磁场测量方法所依据的原理各不相同，测量的磁场精度和范围相差也很大，10-11-107G。我们需要选择适合车模竞赛的检测方法，除了检测磁场的精度之外，还需要对于检测磁场的传感器的频率响应、尺寸、价格、功耗以及实现的难易程度进行考虑。在下面所介绍的检测方法中，我们选取最为传统的电磁感应线圈的方案。它具有原理简单、价格便宜、体积小（相对小）、频率响应快、电路实现简单等特点，适应于初学者快速实现路经检测的方案。通电导线周围的磁场是一个矢量场，场的分布如图四所示。如果在通电直导线两边的周围竖直放置两个轴线相互垂直并位于与导线相垂直平面内的线圈，则可以感应磁场向量的两个垂直分量，进而可以获得磁场的强度和方向。图4：导线周围的感应电磁场E式（2）可以知道感应电动势大小与22成正比。导线中的电流按一定规律变化时，导线周围的磁场也将发生变化，则线圈中将感应出一定的电动势。根据法拉第定律，线圈磁场传感器的内部感应电压E与磁场B(t)、电磁线圈的圈数N、...
