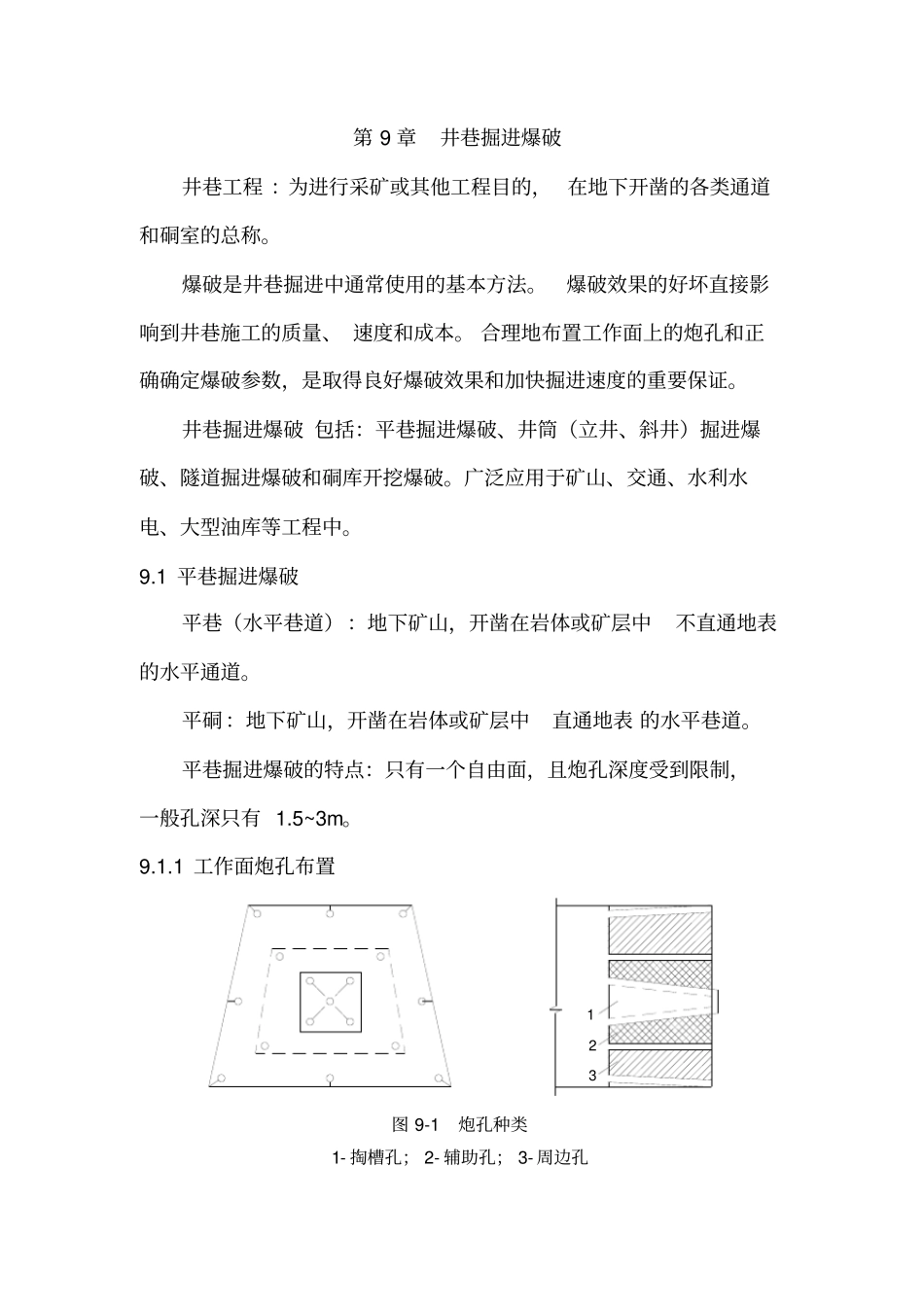

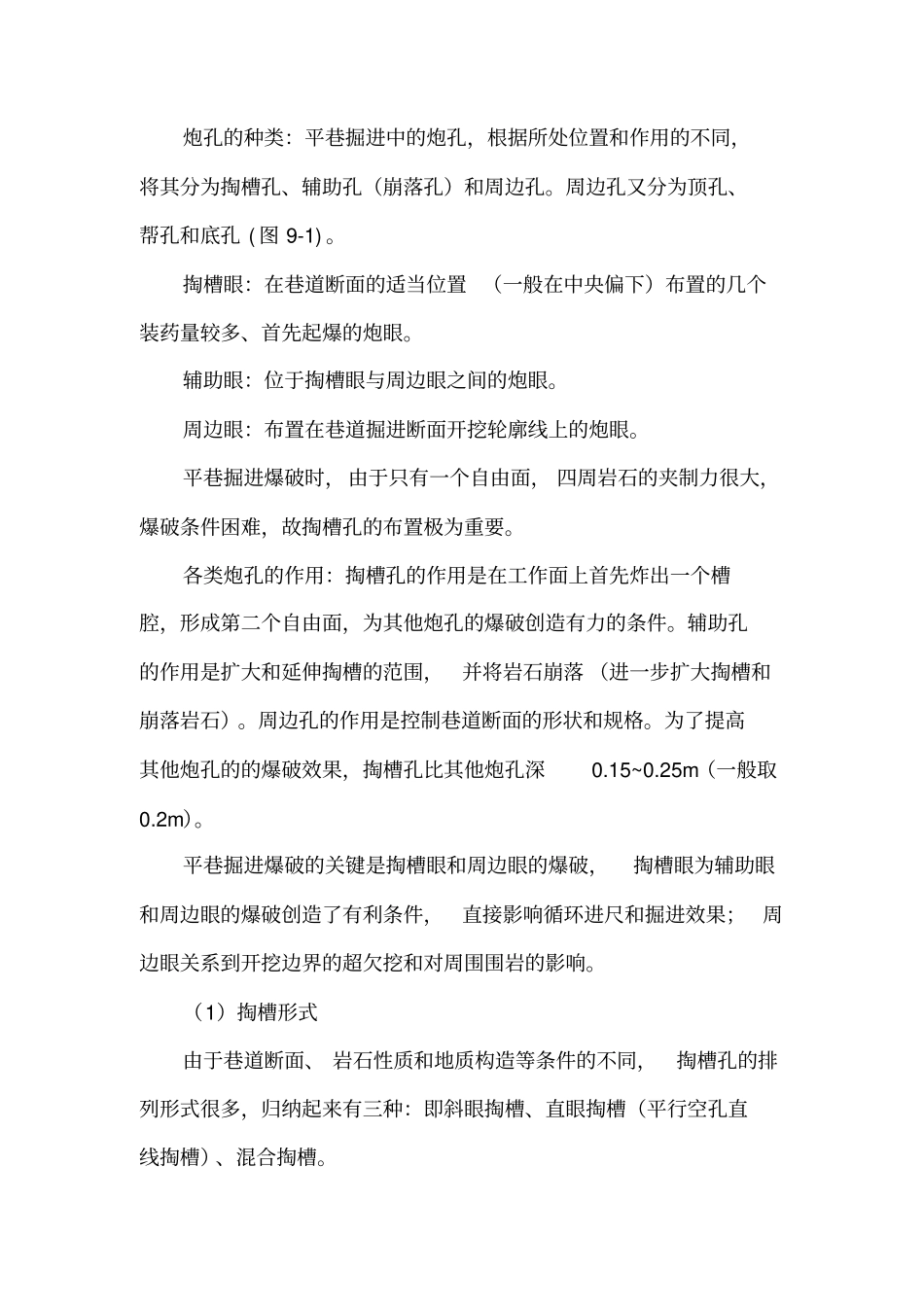

第9章井巷掘进爆破井巷工程:为进行采矿或其他工程目的,在地下开凿的各类通道和硐室的总称。爆破是井巷掘进中通常使用的基本方法。爆破效果的好坏直接影响到井巷施工的质量、速度和成本。合理地布置工作面上的炮孔和正确确定爆破参数,是取得良好爆破效果和加快掘进速度的重要保证。井巷掘进爆破包括:平巷掘进爆破、井筒(立井、斜井)掘进爆破、隧道掘进爆破和硐库开挖爆破。广泛应用于矿山、交通、水利水电、大型油库等工程中。9.1平巷掘进爆破平巷(水平巷道):地下矿山,开凿在岩体或矿层中不直通地表的水平通道。平硐:地下矿山,开凿在岩体或矿层中直通地表的水平巷道。平巷掘进爆破的特点:只有一个自由面,且炮孔深度受到限制,一般孔深只有1.5~3m。9.1.1工作面炮孔布置123图9-1炮孔种类1-掏槽孔;2-辅助孔;3-周边孔炮孔的种类:平巷掘进中的炮孔,根据所处位置和作用的不同,将其分为掏槽孔、辅助孔(崩落孔)和周边孔。周边孔又分为顶孔、帮孔和底孔(图9-1)。掏槽眼:在巷道断面的适当位置(一般在中央偏下)布置的几个装药量较多、首先起爆的炮眼。辅助眼:位于掏槽眼与周边眼之间的炮眼。周边眼:布置在巷道掘进断面开挖轮廓线上的炮眼。平巷掘进爆破时,由于只有一个自由面,四周岩石的夹制力很大,爆破条件困难,故掏槽孔的布置极为重要。各类炮孔的作用:掏槽孔的作用是在工作面上首先炸出一个槽腔,形成第二个自由面,为其他炮孔的爆破创造有力的条件。辅助孔的作用是扩大和延伸掏槽的范围,并将岩石崩落(进一步扩大掏槽和崩落岩石)。周边孔的作用是控制巷道断面的形状和规格。为了提高其他炮孔的的爆破效果,掏槽孔比其他炮孔深0.15~0.25m(一般取0.2m)。平巷掘进爆破的关键是掏槽眼和周边眼的爆破,掏槽眼为辅助眼和周边眼的爆破创造了有利条件,直接影响循环进尺和掘进效果;周边眼关系到开挖边界的超欠挖和对周围围岩的影响。(1)掏槽形式由于巷道断面、岩石性质和地质构造等条件的不同,掏槽孔的排列形式很多,归纳起来有三种:即斜眼掏槽、直眼掏槽(平行空孔直线掏槽)、混合掏槽。1)斜眼掏槽特点:所有掏槽眼与工作面斜交。分为单向掏槽、锥形掏槽和楔形掏槽。单向掏槽(图9-2):掏槽孔排列成一行或两行,并朝一个方向倾斜。适用于软岩或具有层理、节理、裂隙或软弱夹层的岩石中。根据自然弱面的存在情况,可分别采用顶部掏槽、顶部掏槽、侧向掏槽或扇形掏槽。掏槽孔的倾斜角度根据岩石可爆性的不同,取50o~70o。锥形掏槽:各掏槽孔以相等或近似相等的角度向工作面中心轴线倾斜,孔底趋于集中,但互相不贯通,爆破后形成锥形槽。孔数为3~6个,通常呈三角锥形、正锥形和圆锥形(图9-3)。正锥形掏槽在平巷掘进中使用较多,圆锥形掏槽多用于竖井掘进。楔形掏槽:通常由两排或两排以上相对称的倾斜炮孔组成,爆破后形成楔形槽。两排孔为单楔形掏槽(简称楔形掏槽),两排以上为双楔形(多楔形)掏槽。楔形掏槽可分为垂直楔形和水平楔形(图abcd图9-2单向掏槽a—顶部掏槽;b—底部掏槽;c—侧向掏槽;d—扇形掏槽9-4)。楔形掏槽常用于中硬以上的均质岩石,巷道断面大于4m2。当巷道岩层有水平层理时,宜采用水平楔形掏槽,以利于钻孔和爆破。当岩石更为坚硬时,可采用双楔形掏槽。楔形掏槽每对掏槽孔间距为0.2~0.6m,掏槽孔与工作面交角为55°~75°,孔底距离为10~20cm。abc图9-3锥形掏槽a—三角锥形;b—正角锥形;c—圆锥形图9-4楔形掏槽a—垂直楔形掏槽;b—水平楔形掏槽ba倾斜孔掏槽的优点:所需掏槽孔数较少,掏槽体积大,易将岩石抛出,有利于其它炮孔的爆破。缺点:掏槽孔深度受到巷道断面限制,因而影响到每个掘进循环的进尺;岩石抛掷距离远,岩堆分散,影响装岩效率。(2)平行空孔直线掏槽(直眼掏槽)所有掏槽眼均垂直于工作面,且相互平行,其中有几个不装药的空孔,作为装药炮孔爆破时的辅助自由面和破碎岩石的碎胀补偿空间。直眼掏槽分为龟裂掏槽、筒形掏槽和螺旋掏槽。龟裂掏槽:有垂直龟裂和水平龟裂两种。掏槽孔均布置在一条直线上,彼此间严格平行,装药孔与空孔间隔布置,爆破后形成一条槽缝,故又称缝形掏槽。炮孔数目取决于断...
