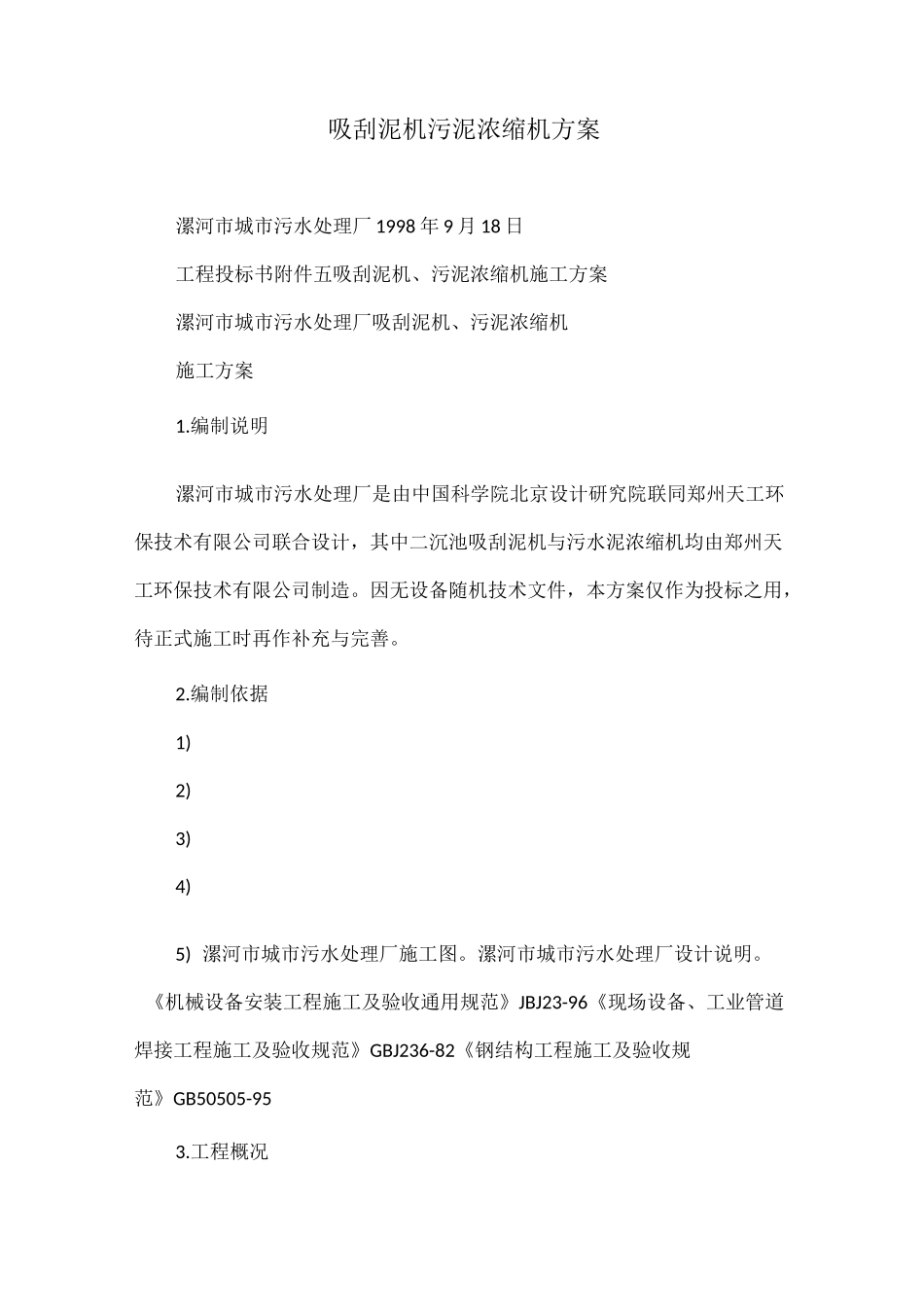

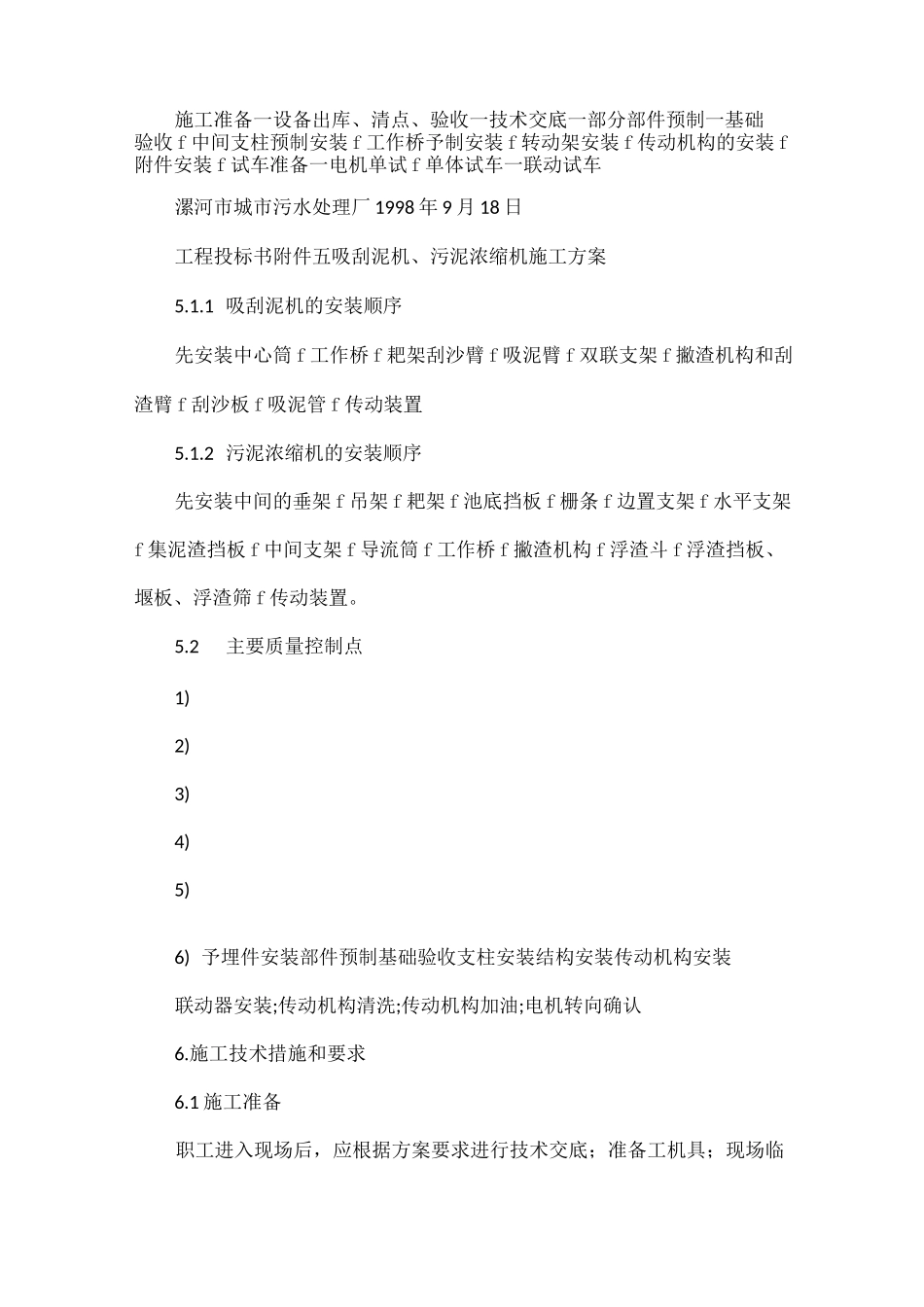

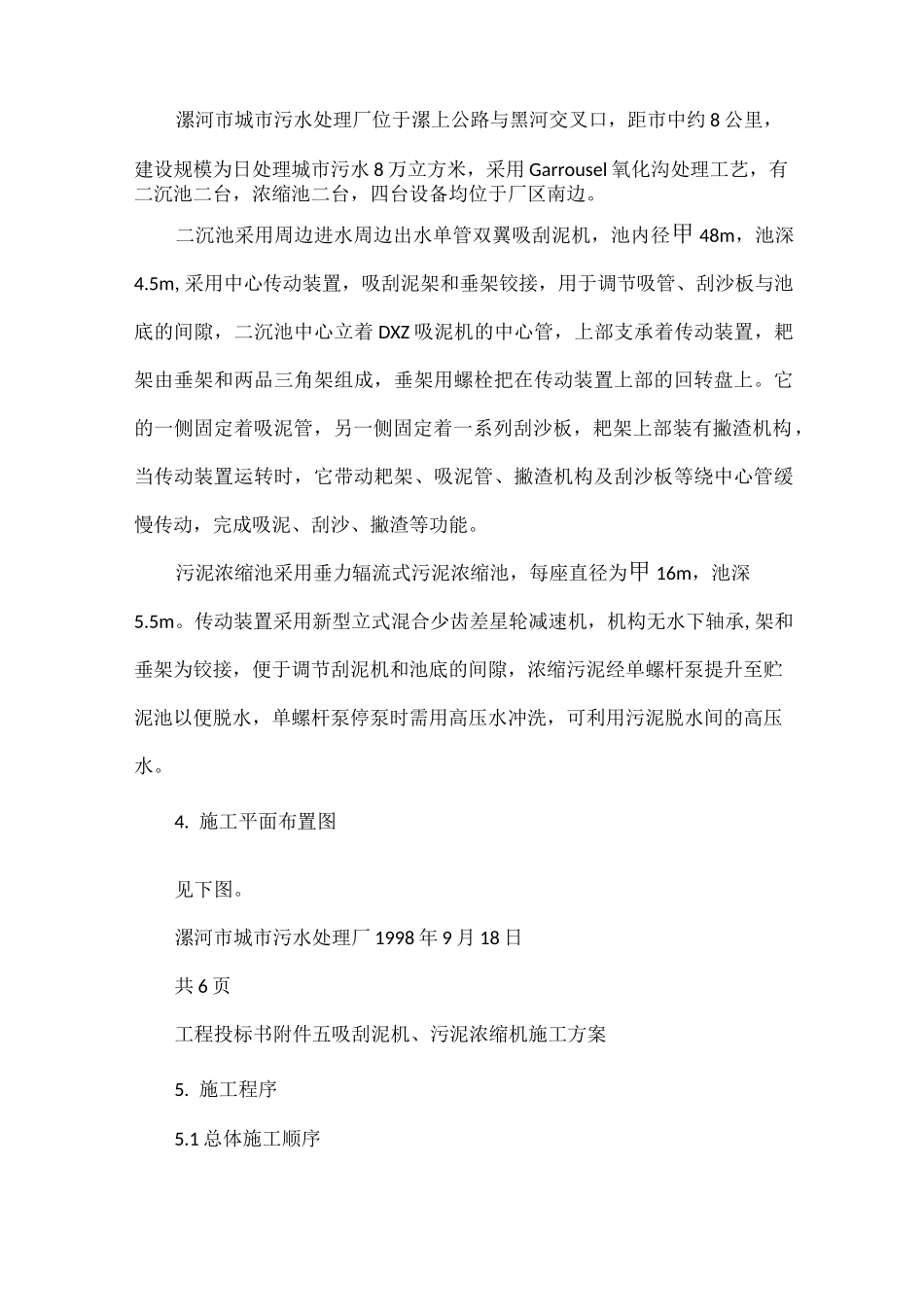

吸刮泥机污泥浓缩机方案漯河市城市污水处理厂1998年9月18日工程投标书附件五吸刮泥机、污泥浓缩机施工方案漯河市城市污水处理厂吸刮泥机、污泥浓缩机施工方案1.编制说明漯河市城市污水处理厂是由中国科学院北京设计研究院联同郑州天工环保技术有限公司联合设计，其中二沉池吸刮泥机与污水泥浓缩机均由郑州天工环保技术有限公司制造。因无设备随机技术文件，本方案仅作为投标之用，待正式施工时再作补充与完善。2.编制依据1)2)3)4)5)漯河市城市污水处理厂施工图。漯河市城市污水处理厂设计说明。《机械设备安装工程施工及验收通用规范》JBJ23-96《现场设备、工业管道焊接工程施工及验收规范》GBJ236-82《钢结构工程施工及验收规范》GB50505-953.工程概况漯河市城市污水处理厂位于漯上公路与黑河交叉口，距市中约8公里，建设规模为日处理城市污水8万立方米，采用Garrousel氧化沟处理工艺，有二沉池二台，浓缩池二台，四台设备均位于厂区南边。二沉池采用周边进水周边出水单管双翼吸刮泥机，池内径甲48m，池深4.5m,采用中心传动装置，吸刮泥架和垂架铰接，用于调节吸管、刮沙板与池底的间隙，二沉池中心立着DXZ吸泥机的中心管，上部支承着传动装置，耙架由垂架和两品三角架组成，垂架用螺栓把在传动装置上部的回转盘上。它的一侧固定着吸泥管，另一侧固定着一系列刮沙板，耙架上部装有撇渣机构，当传动装置运转时，它带动耙架、吸泥管、撇渣机构及刮沙板等绕中心管缓慢传动，完成吸泥、刮沙、撇渣等功能。污泥浓缩池采用垂力辐流式污泥浓缩池，每座直径为甲16m，池深5.5m。传动装置采用新型立式混合少齿差星轮减速机，机构无水下轴承,架和垂架为铰接，便于调节刮泥机和池底的间隙，浓缩污泥经单螺杆泵提升至贮泥池以便脱水，单螺杆泵停泵时需用高压水冲洗，可利用污泥脱水间的高压水。4.施工平面布置图见下图。漯河市城市污水处理厂1998年9月18日共6页工程投标书附件五吸刮泥机、污泥浓缩机施工方案5.施工程序5.1总体施工顺序施工准备一设备出库、清点、验收一技术交底一部分部件预制一基础验收f中间支柱预制安装f工作桥予制安装f转动架安装f传动机构的安装f附件安装f试车准备一电机单试f单体试车一联动试车漯河市城市污水处理厂1998年9月18日工程投标书附件五吸刮泥机、污泥浓缩机施工方案5.1.1吸刮泥机的安装顺序先安装中心筒f工作桥f耙架刮沙臂f吸泥臂f双联支架f撇渣机构和刮渣臂f刮沙板f吸泥管f传动装置5.1.2污泥浓缩机的安装顺序先安装中间的垂架f吊架f耙架f池底挡板f栅条f边置支架f水平支架f集泥渣挡板f中间支架f导流筒f工作桥f撇渣机构f浮渣斗f浮渣挡板、堰板、浮渣筛f传动装置。5.2主要质量控制点1)2)3)4)5)6)予埋件安装部件预制基础验收支柱安装结构安装传动机构安装联动器安装;传动机构清洗;传动机构加油;电机转向确认6.施工技术措施和要求6.1施工准备职工进入现场后，应根据方案要求进行技术交底；准备工机具；现场临时设施；加工垫铁；搭设电焊机棚；临时水、电、消防设施；主要材料及劳动力等作出合理安排。设备开箱应在建设单位有关人员的参加下检查，并作记录，检查包括箱号、箱数以及包装情况；设备名称、型号和规格；装箱清单、设备技术文件、资料及专用工具，设备有无缺陷、表面有无损坏和锈蚀等。由于几台设备都是散件到货，现场组装，所以各台设备应分台点件、标识、妥善保管，防止错乱、丢失、变形，锈蚀和损坏。6.2混凝土内埋件的予制安装6.2.1二沉池部分二沉池下面的混凝土内埋件有，4#工艺管、15#工艺管、与15#管接的污泥斗、与4#管接的甲800接头管，扇形联通管、甲108孔管，固定玻璃二角堰板用的螺栓套管，排渣管防水管等及进口的防水套管，必须在土建挖完填实，打混凝土前予制完成，与土建配合在浇注砼前检查确认，埋入到二沉池砼地面下。6.2.2污泥浓缩池部分污泥池下部有工艺管8#、9#线其中8#线穿过中间立柱，出口有天圆地方接口，出水方口。污泥池围墙有：上清液排出管防水套管；固定塑料堰板的螺栓孔塑料套管；浮渣管防水套管，工艺管11#线DN200的防水套管等，要根据土建进度提前予制完，然后与土建共同安装。6.3基础验收及处理1)基础移交时，应有交接证...
