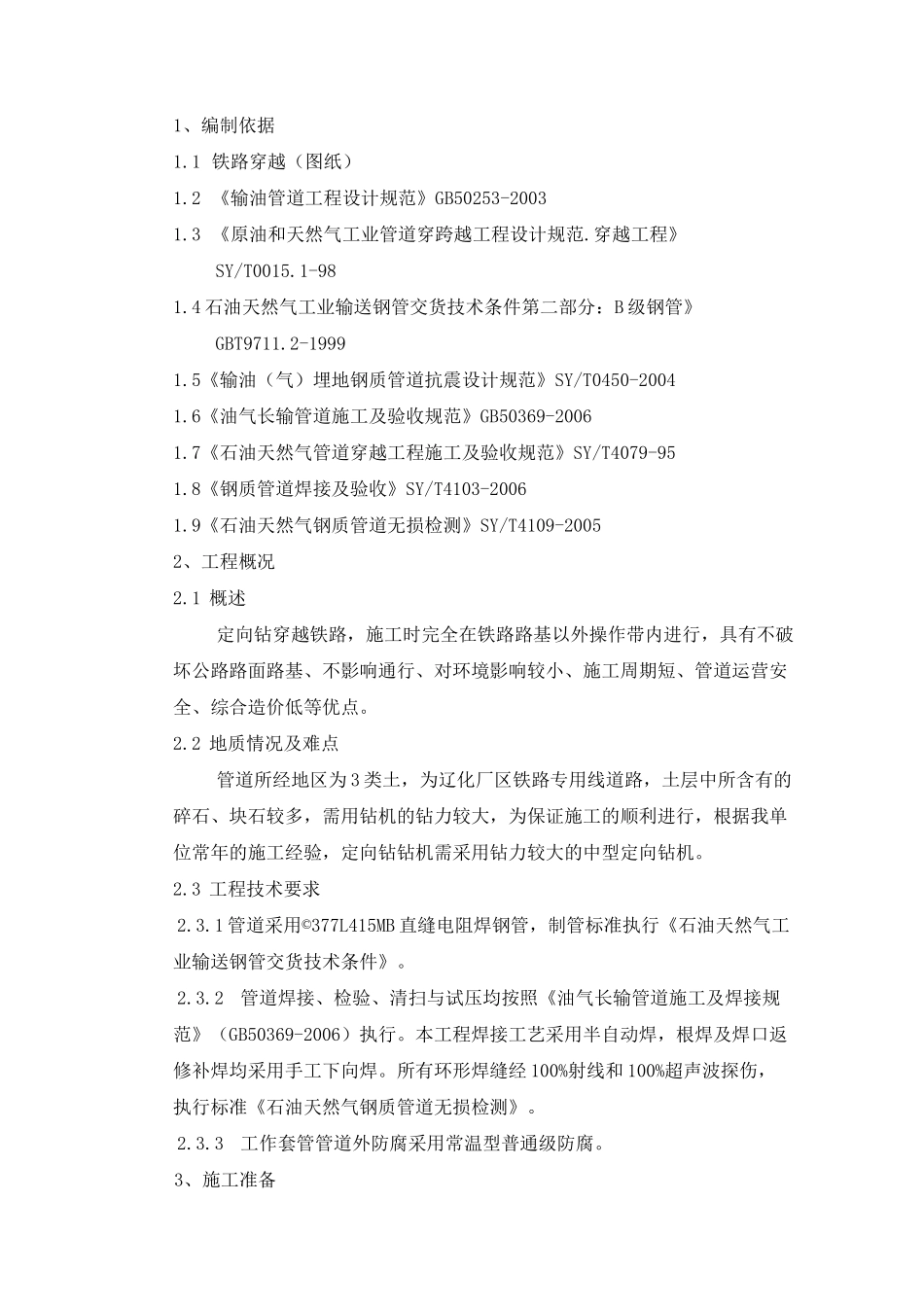

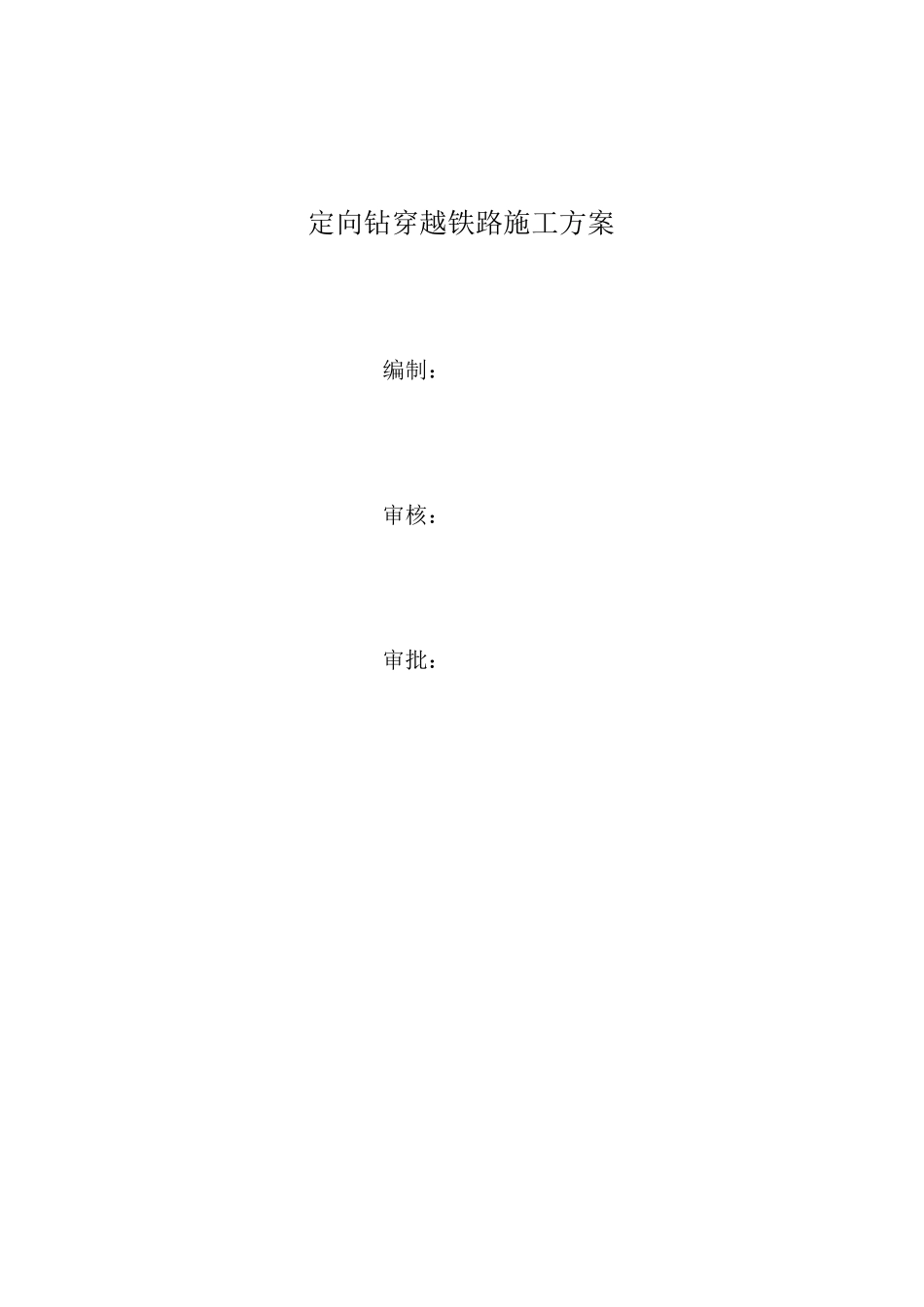

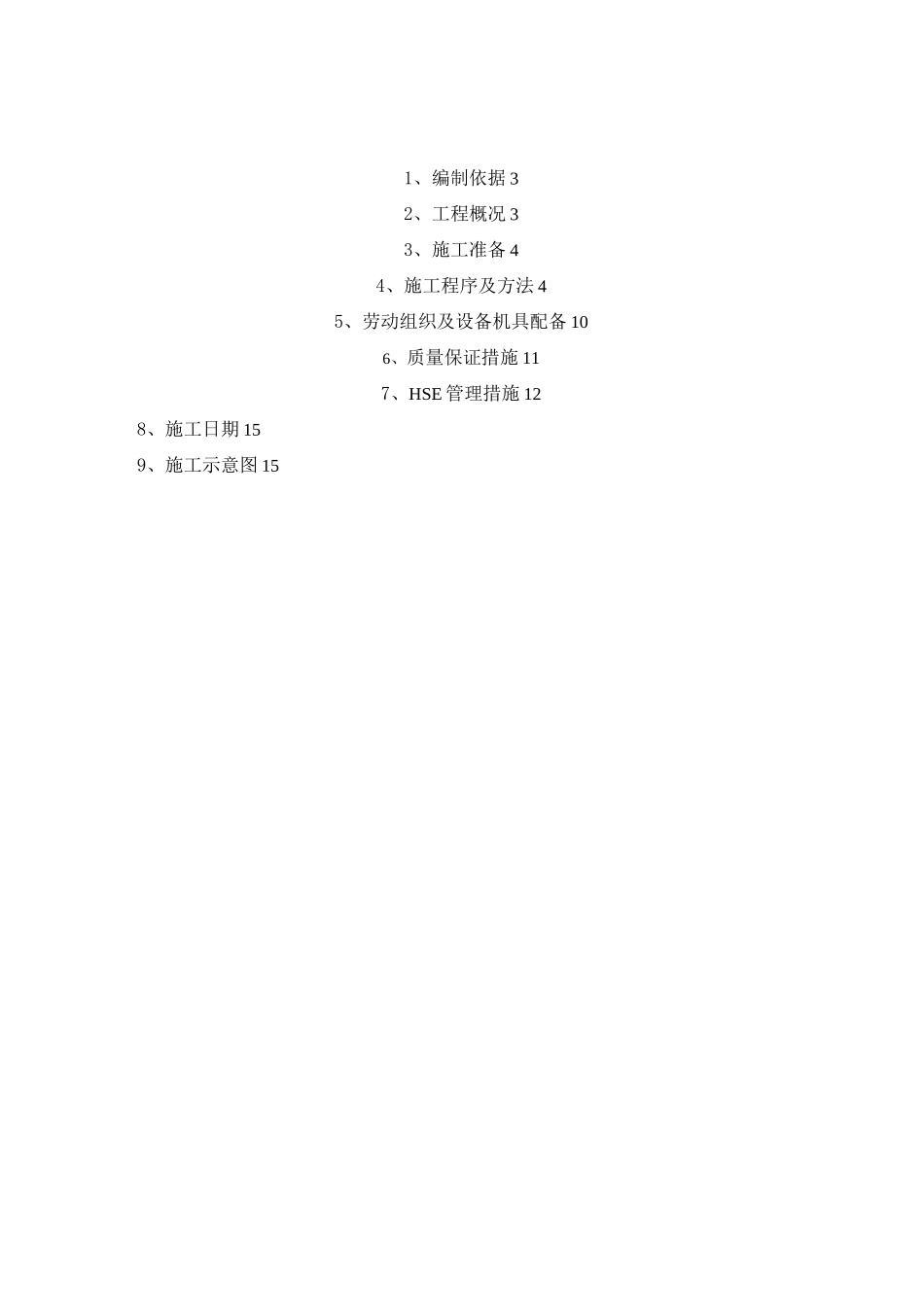

定向钻穿越铁路施工方案编制：审核：审批：1、编制依据32、工程概况33、施工准备44、施工程序及方法45、劳动组织及设备机具配备106、质量保证措施117、HSE管理措施128、施工日期159、施工示意图151、编制依据1.1铁路穿越（图纸）1.2《输油管道工程设计规范》GB50253-20031.3《原油和天然气工业管道穿跨越工程设计规范.穿越工程》SY/T0015.1-981.4石油天然气工业输送钢管交货技术条件第二部分：B级钢管》GBT9711.2-19991.5《输油（气）埋地钢质管道抗震设计规范》SY/T0450-20041.6《油气长输管道施工及验收规范》GB50369-20061.7《石油天然气管道穿越工程施工及验收规范》SY/T4079-951.8《钢质管道焊接及验收》SY/T4103-20061.9《石油天然气钢质管道无损检测》SY/T4109-20052、工程概况2.1概述定向钻穿越铁路，施工时完全在铁路路基以外操作带内进行，具有不破坏公路路面路基、不影响通行、对环境影响较小、施工周期短、管道运营安全、综合造价低等优点。2.2地质情况及难点管道所经地区为3类土，为辽化厂区铁路专用线道路，土层中所含有的碎石、块石较多，需用钻机的钻力较大，为保证施工的顺利进行，根据我单位常年的施工经验，定向钻钻机需采用钻力较大的中型定向钻机。2.3工程技术要求2.3.1管道采用©377L415MB直缝电阻焊钢管，制管标准执行《石油天然气工业输送钢管交货技术条件》。2.3.2管道焊接、检验、清扫与试压均按照《油气长输管道施工及焊接规范》（GB50369-2006）执行。本工程焊接工艺采用半自动焊，根焊及焊口返修补焊均采用手工下向焊。所有环形焊缝经100%射线和100%超声波探伤，执行标准《石油天然气钢质管道无损检测》。2.3.3工作套管管道外防腐采用常温型普通级防腐。3、施工准备3.1根据设计现场交桩的具体位置，通过详细的现场勘察，按照设计文件及相关的施工验收标准，并结合拟投入的施工设备情况，编制切实可行的施工方案报有关部门审批。3.2积极会同业主、设计等有关部门与铁路主管部门进行联系，提供必要的技术文件，办理相应的施工许可证。3.3根据批复的施工方案进行进场道路的修筑和作业场地的平整，调运各种施工机械设备进场。3.4按照设计图纸的要求，做好需用各种材料的采购拉运工作。4、施工程序及方法4.2施工方法4.2.1设计交底（交桩）、测量放线。4.2.1.1设计交底（交桩）。施工前组织相关人员进行图纸会审，现场先期勘测，参加施工监理组织的设计交底会议；组建接桩小组，参加业主、监理、设计和施工单位进行的现场交桩，特别对穿越线路上的中线转角桩、固定桩以及必有的水准点、三角点等认真做好记录，四方签字认可。4.2.1.2测量放线1）依据线路正射影像图、线路平面图、断面图、设计控制桩、水准标志桩，采用GPS定位仪、全站仪进行桩位测量，测量过程中对测量控制桩进行全过程保护。对于丢失桩位依据交接桩记录、中线成果表进行补桩；对于施工前桩位复测过程中有疑议桩位及时同设计联系、确认。2）采用全站仪重复测量，确定穿越轴线、入土点、出土点、连接段施工作业带、穿越作业区的位置、里程、地面高程、管底高程和挖深，确定定位桩并做好测量记录。3）采用三点一线、耐磨绳拉线的灰线布放方法，在作业带清理前放出施工作业带边界线，管沟开挖前放出管线轴线。4）根据设计要求和施工方案，确定合理的钻机布置、钻进位置及组焊、回拖场地和泥浆池占地的位置和几何尺寸，并绘制施工场地平面图。4.2.2施工便道和便桥的修筑及施工作业带（区）清理根据现场实地勘察，入、出土点现场大都处于农田之中,机具和材料进入施工现场非常困难.需要修筑施工便道和施工便桥,以保证设备机具和材料顺利进入施工现场。4.2.2.1施工便道为便于施工设备的进出场及恢复，对已有路到施工作业带之间的进场路采取如下方法进行修筑：1）进场路的宽度按5米计。用挖沟机在选择的进场路两侧各开挖出0.4米深的排水沟，排水沟在适当的位置与当地的排水体系相连通，排水畅通。进场路及排水沟示意图如下所示：用槽钢、枕木和钢板制作的垫板物和植（作）物及林木清点造册、业主批准后实施。施工作业带宽度原则上不得超出征地宽度，特殊地段需增宽要经过业主批准。2）在施工作业带范...
