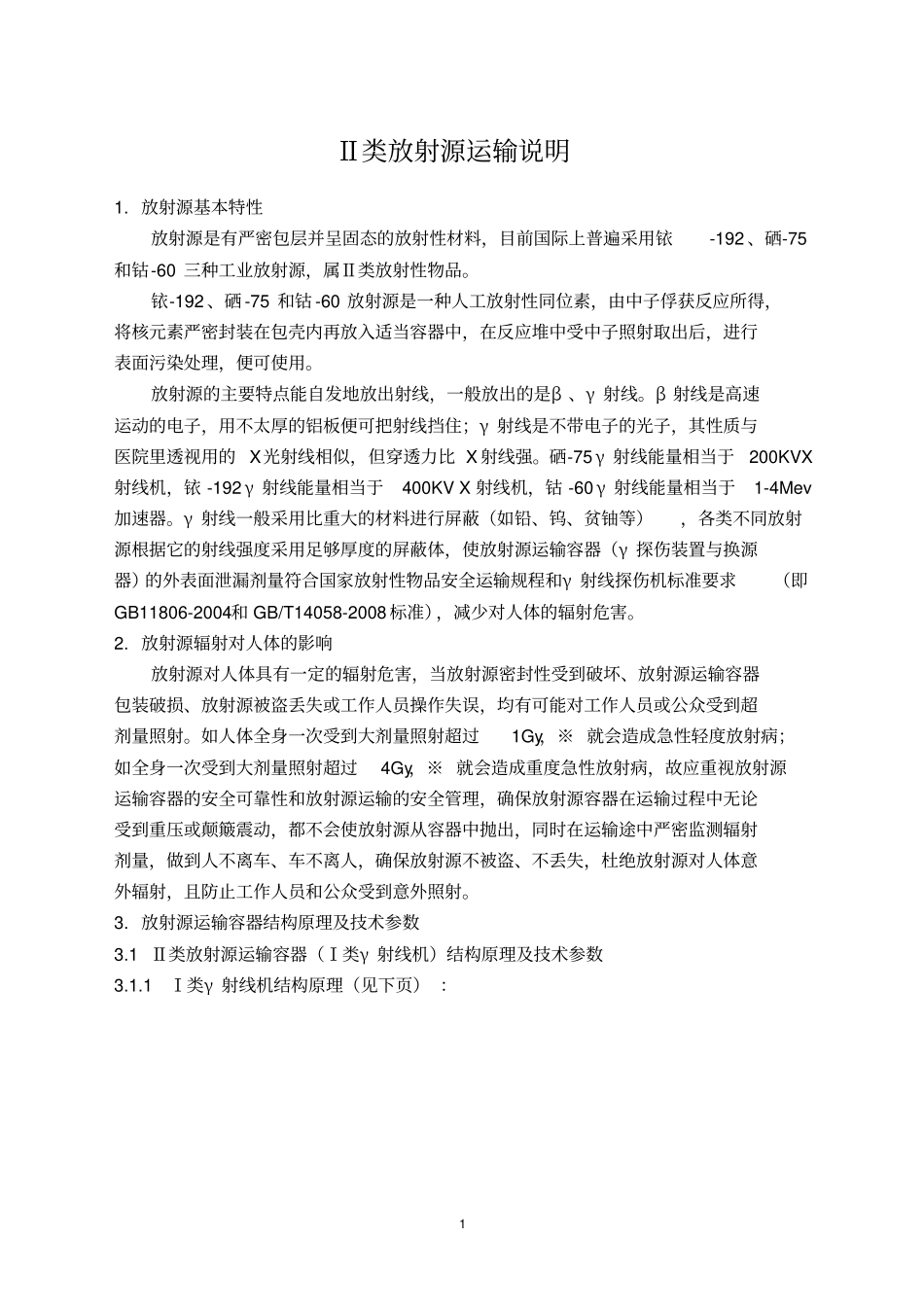

Ⅱ类放射源运输说明书1Ⅱ类放射源运输说明1.放射源基本特性放射源是有严密包层并呈固态的放射性材料，目前国际上普遍采用铱-192、硒-75和钴-60三种工业放射源，属Ⅱ类放射性物品。铱-192、硒-75和钴-60放射源是一种人工放射性同位素，由中子俘获反应所得，将核元素严密封装在包壳内再放入适当容器中，在反应堆中受中子照射取出后，进行表面污染处理，便可使用。放射源的主要特点能自发地放出射线，一般放出的是β、γ射线。β射线是高速运动的电子，用不太厚的铝板便可把射线挡住；γ射线是不带电子的光子，其性质与医院里透视用的X光射线相似，但穿透力比X射线强。硒-75γ射线能量相当于200KVX射线机，铱-192γ射线能量相当于400KVX射线机，钴-60γ射线能量相当于1-4Mev加速器。γ射线一般采用比重大的材料进行屏蔽（如铅、钨、贫铀等），各类不同放射源根据它的射线强度采用足够厚度的屏蔽体，使放射源运输容器（γ探伤装置与换源器）的外表面泄漏剂量符合国家放射性物品安全运输规程和γ射线探伤机标准要求（即GB11806-2004和GB/T14058-2008标准），减少对人体的辐射危害。2.放射源辐射对人体的影响放射源对人体具有一定的辐射危害，当放射源密封性受到破坏、放射源运输容器包装破损、放射源被盗丢失或工作人员操作失误，均有可能对工作人员或公众受到超剂量照射。如人体全身一次受到大剂量照射超过1Gy，※就会造成急性轻度放射病；如全身一次受到大剂量照射超过4Gy，※就会造成重度急性放射病，故应重视放射源运输容器的安全可靠性和放射源运输的安全管理，确保放射源容器在运输过程中无论受到重压或颠簸震动，都不会使放射源从容器中抛出，同时在运输途中严密监测辐射剂量，做到人不离车、车不离人，确保放射源不被盗、不丢失，杜绝放射源对人体意外辐射，且防止工作人员和公众受到意外照射。3.放射源运输容器结构原理及技术参数3.1Ⅱ类放射源运输容器（Ⅰ类γ射线机）结构原理及技术参数3.1.1Ⅰ类γ射线机结构原理（见下页）：2DL-Ⅱ型（DL-ⅡD、ⅡF、ⅡE）铱-192γ射线机DL-ⅤC型硒-75γ射线机图一图二DLTS-C型微小焦点铱-192γ射线机图三DL-ⅡA型微辐射铱-192定向γ射线机DL-ⅤA型微辐射硒-75γ射线机图四图五3DL-Ⅱ型（DL-ⅡD、DL-ⅡF、DL-ⅡE）铱-192γ射线机、DLTS-C型微小焦点铱-192γ射线机、DL-ⅡA型微辐射铱-192定向γ射线机、DL-ⅤC型硒-75γ射线机及DL-ⅤA型微辐射硒-75γ射线机既是探伤检验装置，又是放射源运输容器（结构原理见图一、图二、图三、图四、图五）。3.1.2Ⅰ类γ射线机其主要组成部分：3.1.2.1放射源屏蔽材料贫化铀根据不同放射源种类的源强居里数和透照形式，设计加工成不同厚度及不同形状的贫铀罐，罐内均有不锈钢衬套，防止污染，同时确保放射源屏蔽性能满足国家GBZ132-2008工业γ射线探伤放射防护标准。3.1.2.2安全锁Ⅰ类γ射线机设制一道安全锁和二道蔽锁联锁系统，且配有专用钥匙，只有专用钥匙打开安全锁，才能进行一系列操作，使放射源从容器或照射头射出。3.1.2.3源组件用钨合金与不锈钢组合成万向节源辫，再将放射源包裹在源辫包壳中。3.1.2.4γ射线机壳体输入端盖、输出端盖、机脚以及各部件均采用优质不锈钢制成，耐腐蚀、耐冲击、耐震动。3.1.2.5输入端封盖和输出端封堵能将通道严密封闭，防止灰沙进入通道，影响设备正常使用。3.1.2.6手柄采用优质铝合金和不锈钢制成，便于移动、耐压力，并可靠地连接在源容器上。3.1.3放射源运输容器（Ⅰ类γ射线机）技术参数表一：序号设备名称型号放射源种类额定装载量（ci）表面当量剂量率（usv/h）1m处当量剂量率（usv/h）重量（㎏）1铱-192γ射线机DL-ⅡDIr-192100＜500＜20202铱-192γ射线机DL-ⅡFIr-192100＜500＜20253铱-192γ射线机DL-ⅡEIr-192300＜500＜20304铱-192微小焦点γ射线机DLTS-CIr-1921-5＜100＜2055铱-192微辐射γ射线机DL-ⅡAIr-192100＜300＜20256硒-75γ射线机DL-ⅤCSe-75100＜200＜209.87硒-75微辐射γ射线机DL-ⅤASe-75100＜200＜2011.53.2Ⅱ类放射源运输容器（Ⅱ类γ射线机）结构原理及技术参数3.2.1Ⅱ类γ射线机结构原理（见下页）：4DLTS-B、DLTS-D型铱-192γ射线机DL...
