边坡锚喷支护施工方案VIP免费

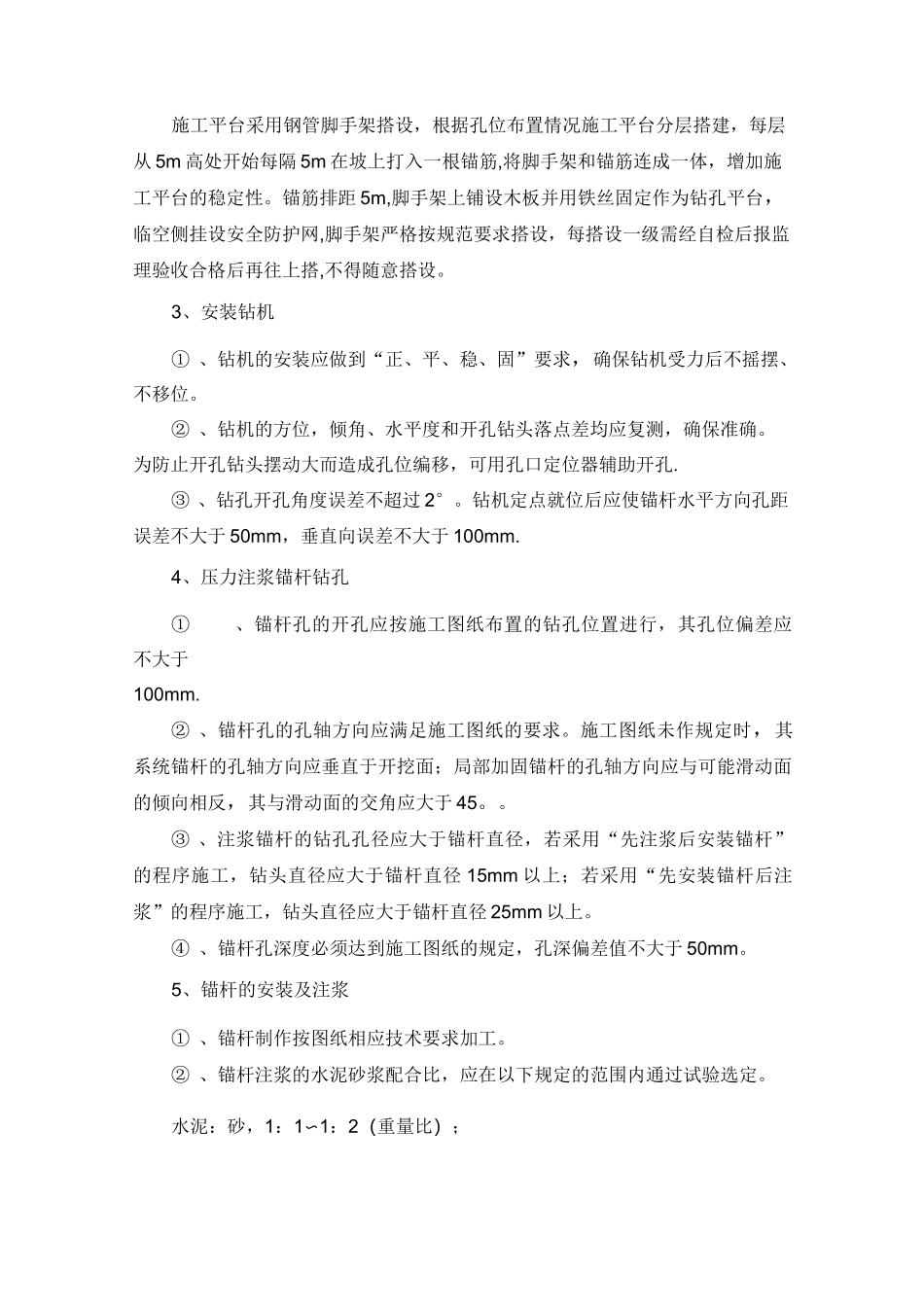

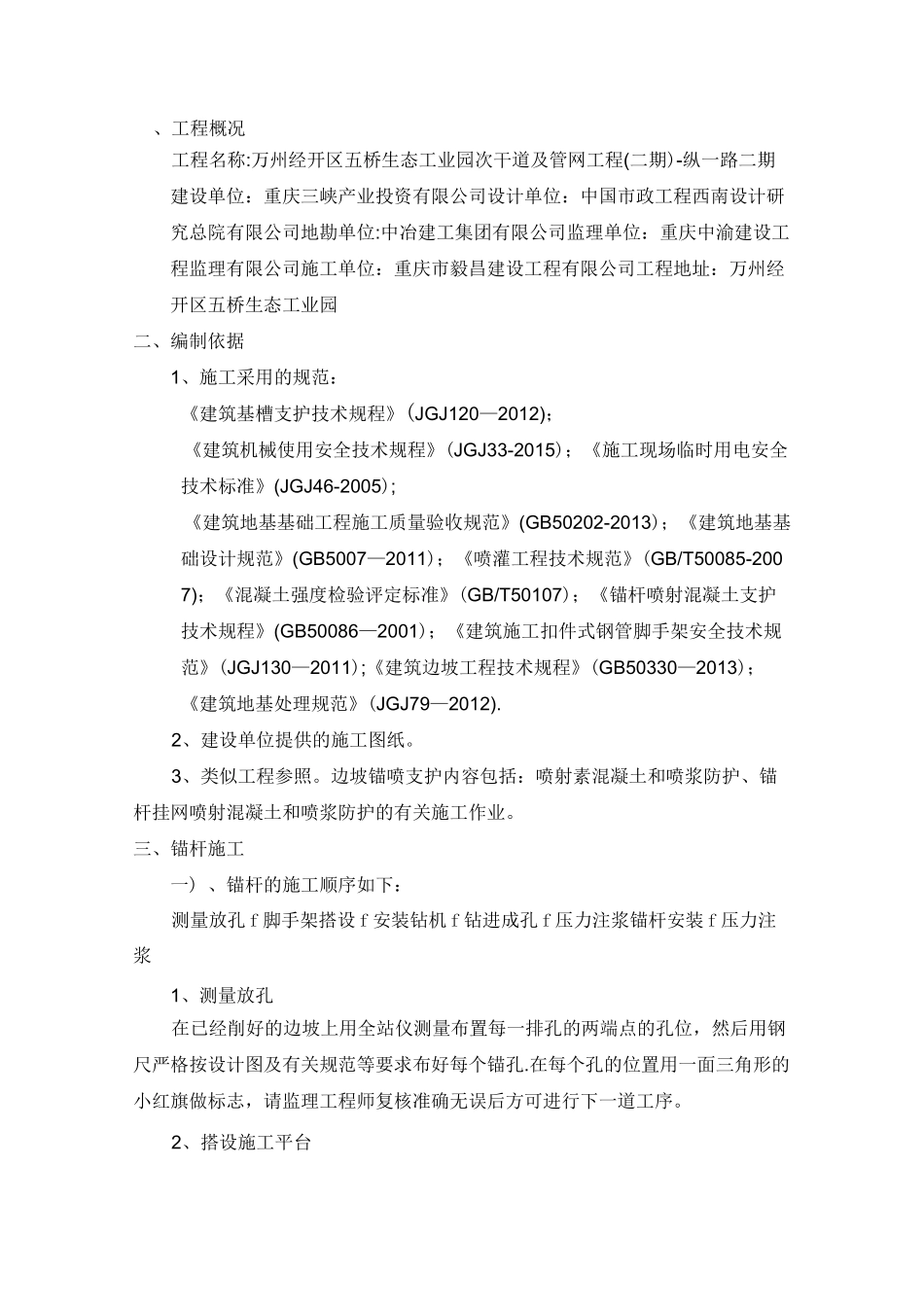

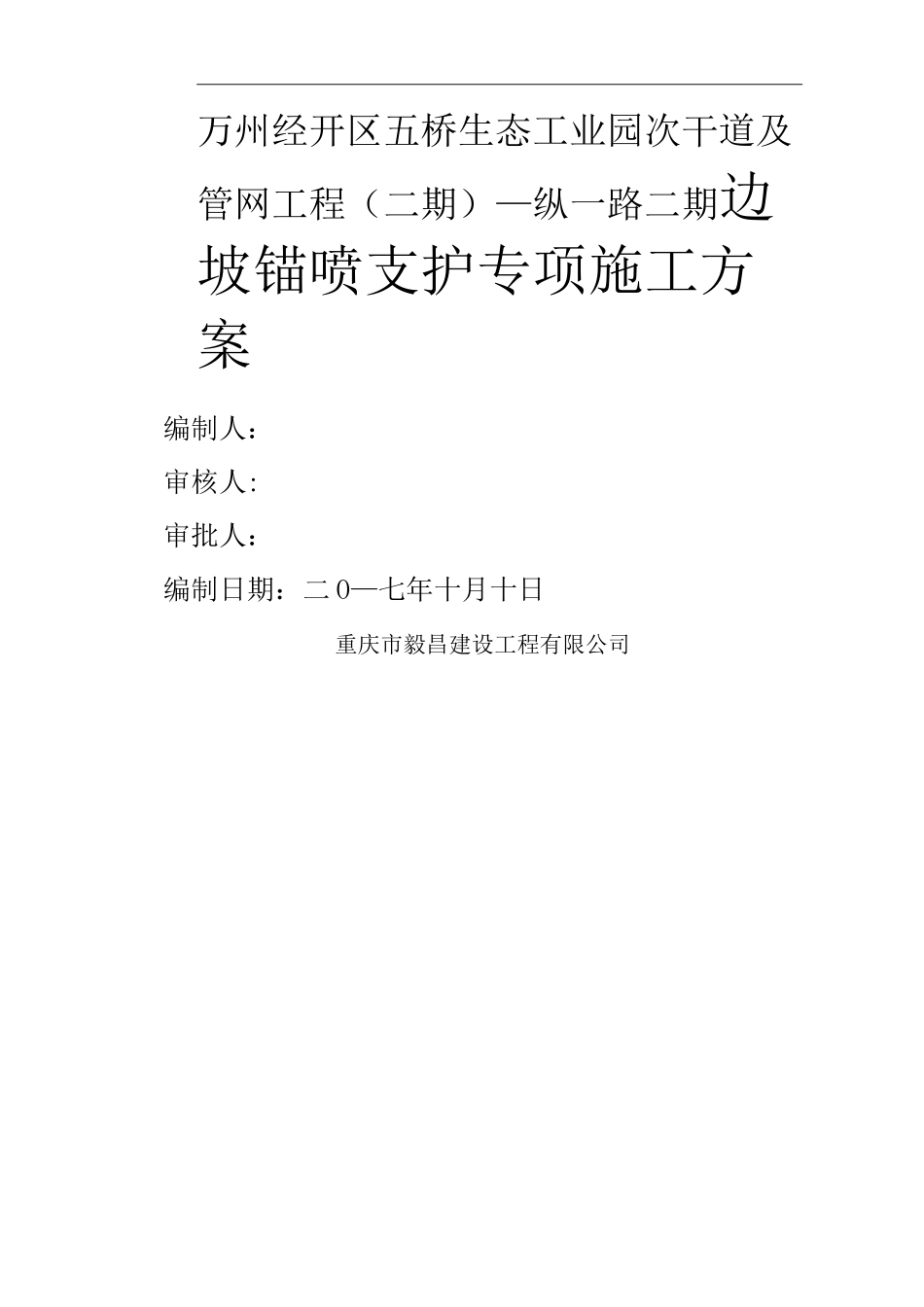

万州经开区五桥生态工业园次干道及管网工程（二期）—纵一路二期边坡锚喷支护专项施工方案编制人：审核人:审批人：编制日期：二O—七年十月十日重庆市毅昌建设工程有限公司、工程概况工程名称:万州经开区五桥生态工业园次干道及管网工程(二期)-纵一路二期建设单位：重庆三峡产业投资有限公司设计单位：中国市政工程西南设计研究总院有限公司地勘单位:中冶建工集团有限公司监理单位：重庆中渝建设工程监理有限公司施工单位：重庆市毅昌建设工程有限公司工程地址：万州经开区五桥生态工业园二、编制依据1、施工采用的规范：《建筑基槽支护技术规程》(JGJ120—2012)；《建筑机械使用安全技术规程》(JGJ33-2015)；《施工现场临时用电安全技术标准》(JGJ46-2005);《建筑地基基础工程施工质量验收规范》(GB50202-2013)；《建筑地基基础设计规范》(GB5007—2011)；《喷灌工程技术规范》(GB/T50085-2007)；《混凝土强度检验评定标准》(GB/T50107)；《锚杆喷射混凝土支护技术规程》(GB50086—2001)；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2011);《建筑边坡工程技术规程》(GB50330—2013)；《建筑地基处理规范》(JGJ79—2012).2、建设单位提供的施工图纸。3、类似工程参照。边坡锚喷支护内容包括：喷射素混凝土和喷浆防护、锚杆挂网喷射混凝土和喷浆防护的有关施工作业。三、锚杆施工一)、锚杆的施工顺序如下：测量放孔f脚手架搭设f安装钻机f钻进成孔f压力注浆锚杆安装f压力注浆1、测量放孔在已经削好的边坡上用全站仪测量布置每一排孔的两端点的孔位，然后用钢尺严格按设计图及有关规范等要求布好每个锚孔.在每个孔的位置用一面三角形的小红旗做标志，请监理工程师复核准确无误后方可进行下一道工序。2、搭设施工平台施工平台采用钢管脚手架搭设，根据孔位布置情况施工平台分层搭建，每层从5m高处开始每隔5m在坡上打入一根锚筋,将脚手架和锚筋连成一体，增加施工平台的稳定性。锚筋排距5m,脚手架上铺设木板并用铁丝固定作为钻孔平台，临空侧挂设安全防护网,脚手架严格按规范要求搭设，每搭设一级需经自检后报监理验收合格后再往上搭,不得随意搭设。3、安装钻机①、钻机的安装应做到“正、平、稳、固”要求，确保钻机受力后不摇摆、不移位。②、钻机的方位，倾角、水平度和开孔钻头落点差均应复测，确保准确。为防止开孔钻头摆动大而造成孔位编移，可用孔口定位器辅助开孔.③、钻孔开孔角度误差不超过2°。钻机定点就位后应使锚杆水平方向孔距误差不大于50mm，垂直向误差不大于100mm.4、压力注浆锚杆钻孔①、锚杆孔的开孔应按施工图纸布置的钻孔位置进行，其孔位偏差应不大于100mm.②、锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45。。③、注浆锚杆的钻孔孔径应大于锚杆直径，若采用“先注浆后安装锚杆”的程序施工，钻头直径应大于锚杆直径15mm以上；若采用“先安装锚杆后注浆”的程序施工，钻头直径应大于锚杆直径25mm以上。④、锚杆孔深度必须达到施工图纸的规定，孔深偏差值不大于50mm。5、锚杆的安装及注浆①、锚杆制作按图纸相应技术要求加工。②、锚杆注浆的水泥砂浆配合比，应在以下规定的范围内通过试验选定。水泥：砂，1：1〜1：2（重量比）；水泥:水，1：0.38〜1：0.45。③、先注浆的永久支护锚杆，应在钻孔内注满浆后立即插杆；后注浆的永久支护锚杆，应在锚杆安装后立即进行注浆。④、锚杆注浆后，在砂浆凝固前，不得敲击、碰撞和拉拔锚杆。6、岩石锚杆的质量检验①、锚杆材质检验：每批锚杆材料均应附有生产厂的质量证明书，承包人应按施工图纸规定的材质标准以及监理人指示的抽检数量检验锚杆性能。②、注浆密实度试验：选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相同的锚杆，采用与现场注浆相同的材料和配比拌制的砂浆,并按现场施工相同的注浆工艺进行注浆，养护7天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验,试验计划应报送监理人审批。③、承包人应按监理人指示的抽验范围和数量，对锚杆孔的钻孔规格...
