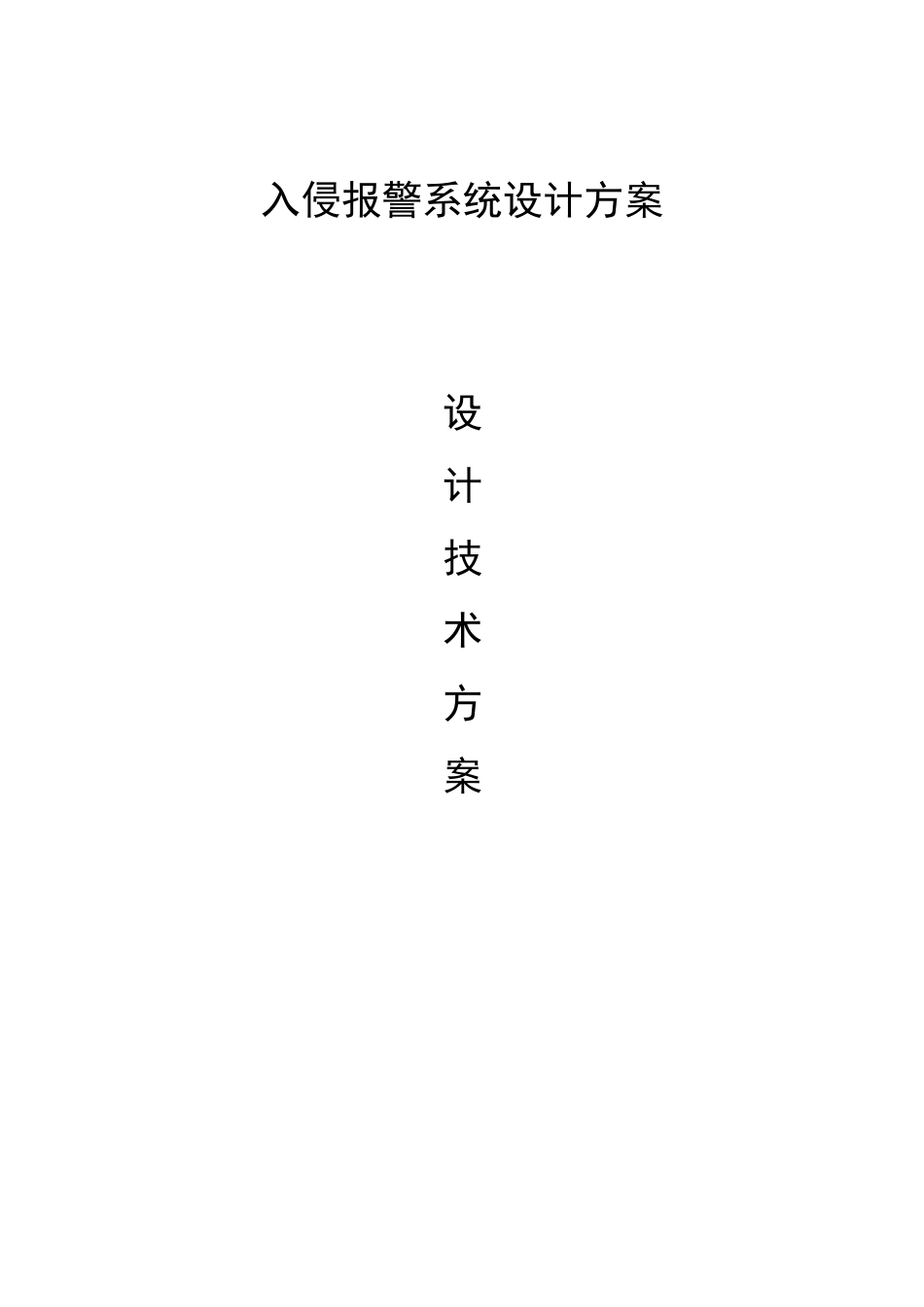

入侵报警系统设计方案VIP免费

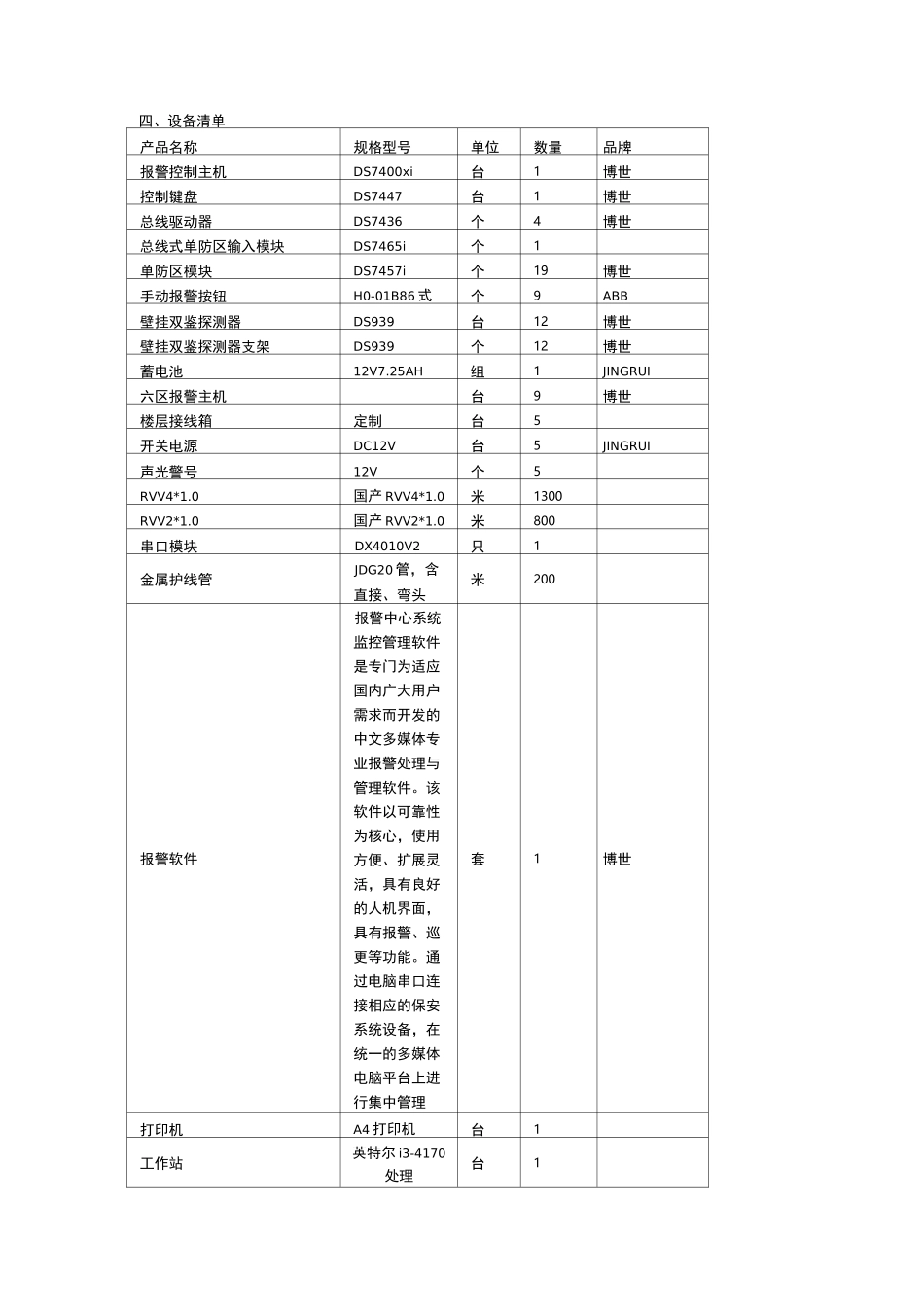

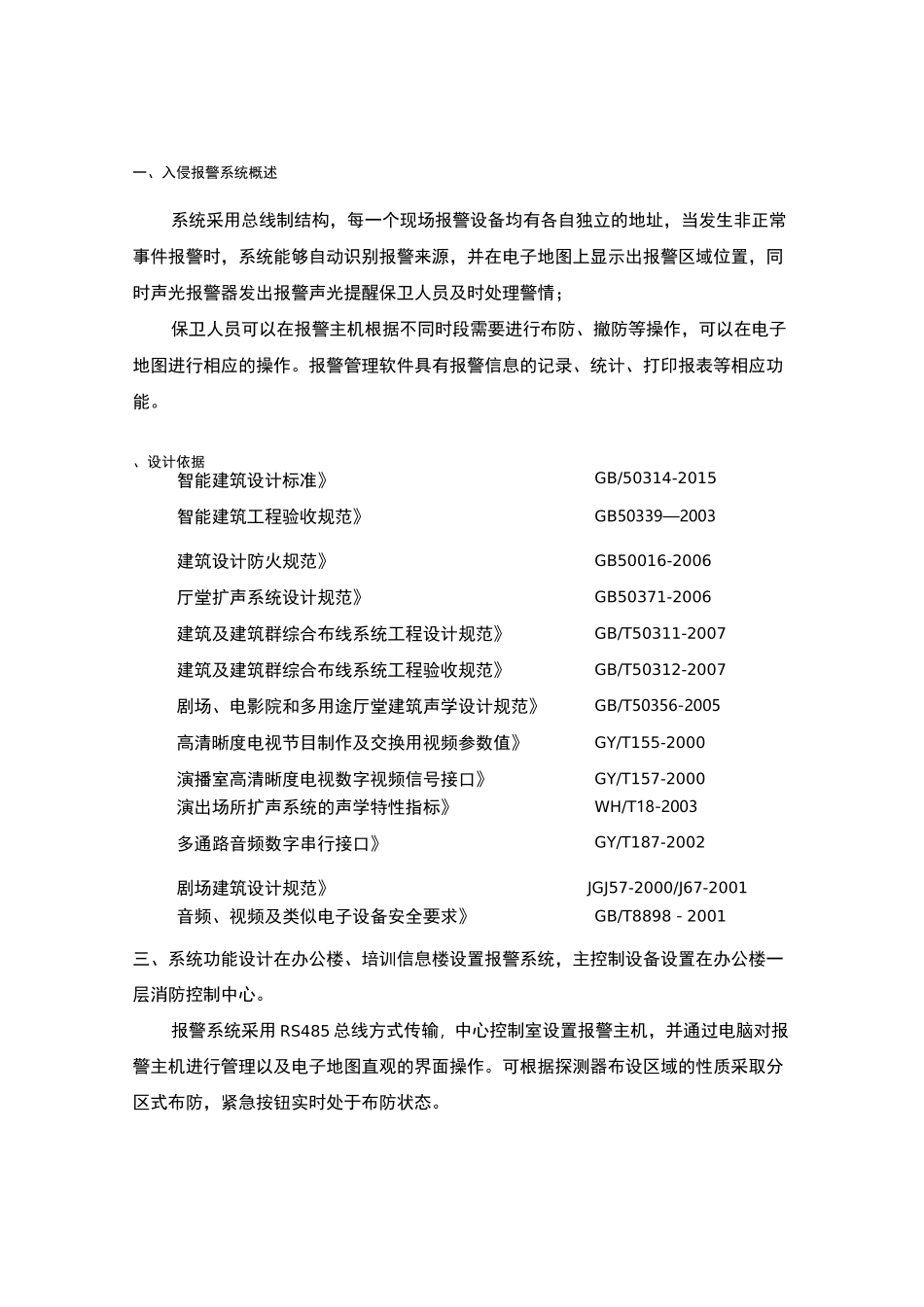

入侵报警系统设计方案设计技术方案一、入侵报警系统概述系统采用总线制结构，每一个现场报警设备均有各自独立的地址，当发生非正常事件报警时，系统能够自动识别报警来源，并在电子地图上显示出报警区域位置，同时声光报警器发出报警声光提醒保卫人员及时处理警情；保卫人员可以在报警主机根据不同时段需要进行布防、撤防等操作，可以在电子地图进行相应的操作。报警管理软件具有报警信息的记录、统计、打印报表等相应功能。、设计依据智能建筑设计标准》GB/50314-2015智能建筑工程验收规范》GB50339—2003建筑设计防火规范》GB50016-2006厅堂扩声系统设计规范》GB50371-2006建筑及建筑群综合布线系统工程设计规范》GB/T50311-2007建筑及建筑群综合布线系统工程验收规范》GB/T50312-2007剧场、电影院和多用途厅堂建筑声学设计规范》GB/T50356-2005高清晰度电视节目制作及交换用视频参数值》GY/T155-2000演播室高清晰度电视数字视频信号接口》GY/T157-2000演出场所扩声系统的声学特性指标》WH/T18-2003多通路音频数字串行接口》GY/T187-2002剧场建筑设计规范》JGJ57-2000/J67-2001音频、视频及类似电子设备安全要求》GB/T8898－2001三、系统功能设计在办公楼、培训信息楼设置报警系统，主控制设备设置在办公楼一层消防控制中心。报警系统采用RS485总线方式传输，中心控制室设置报警主机，并通过电脑对报警主机进行管理以及电子地图直观的界面操作。可根据探测器布设区域的性质采取分区式布防，紧急按钮实时处于布防状态。四、设备清单产品名称规格型号单位数量品牌报警控制主机DS7400xi台1博世控制键盘DS7447台1博世总线驱动器DS7436个4博世总线式单防区输入模块DS7465i个1单防区模块DS7457i个19博世手动报警按钮H0-01B86式个9ABB壁挂双鉴探测器DS939台12博世壁挂双鉴探测器支架DS939个12博世蓄电池12V7.25AH组1JINGRUI六区报警主机台9博世楼层接线箱定制台5开关电源DC12V台5JINGRUI声光警号12V个5RVV4*1.0国产RVV4*1.0米1300RVV2*1.0国产RVV2*1.0米800串口模块DX4010V2只1金属护线管JDG20管，含直接、弯头米200报警软件报警中心系统监控管理软件是专门为适应国内广大用户需求而开发的中文多媒体专业报警处理与管理软件。该软件以可靠性为核心，使用方便、扩展灵活，具有良好的人机界面，具有报警、巡更等功能。通过电脑串口连接相应的保安系统设备，在统一的多媒体电脑平台上进行集中管理套1博世打印机A4打印机台1工作站英特尔i3-4170处理台1器、硬盘500G、19.5英寸宽屏LED背光液晶显示器五、设备详解DS7400XI总线式报警系统概况DS7400XI是通过探测装置对大剧院内重要地点和区域进行布防，通过探测器探测非法侵入,一旦探测器发现入侵目标，系统管理中心的管理主机会立即发出报警信号，并可在控制中心电子地图上显示报警地点，同时报警主机联动视频监控系统进行实时录像，联动门禁系统锁闭与报警区域相邻的门，以便保安人员采取相应措施。在警情得到确认后，将报警信号实时传送至110报警联网中心，得到出警帮助。六、系统需求办公楼：在楼内重要的资料室、银企直连操作室等处设置双鉴技术探测器；收发室、换证服务厅设置紧急报警按钮；董事长室设置紧急报警按钮。培训信息楼：在IF、2F的资料库房设置双鉴技术探测器；在1F-3F的残疾人卫生间设置紧急报警按钮。本系统由报警主机，编程键盘，总线扩展模块，八防区输入模块，双鉴探测器、声光报警器、紧急按钮，系统软件组成。编程键盘用于对每个防区编程，定义防区功能，对防区撒/布防。双行LCD屏可显示系统状态，警报提示。总线扩展模块用于给主机提供总线防区扩展，内置于DS7400XI主板上。连接各种防区输入模块。八防区输入模块可能提供8个总线式防区，连接双鉴探测器、声光报警器、紧急按钮等设备。系统软件用于对DS7400XI可直接管理，集通讯、报警信息管理、用户资料管理、32报警软MlX'vITU（螯IdsovlQA备份、巡更管理、地图显示为一体的专业管理软件。可以转发报警信息，联动处理。三、系统功能DS7400XI设计采用总线制结构，每一个现场报警设备均有各自独立的地址，当发生非正常事件报警时，系统能够自动识别报警来源，并在电子地...
