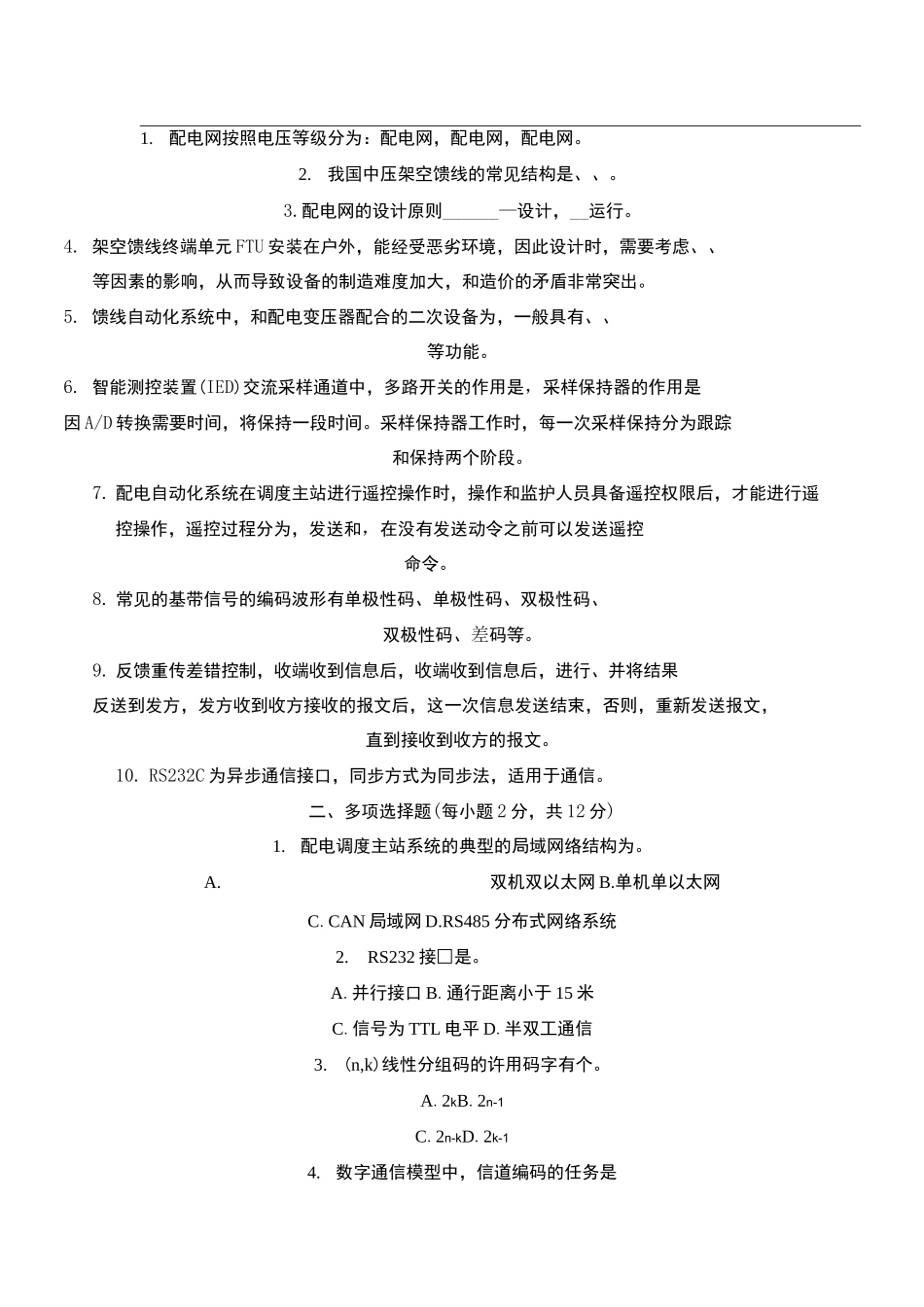

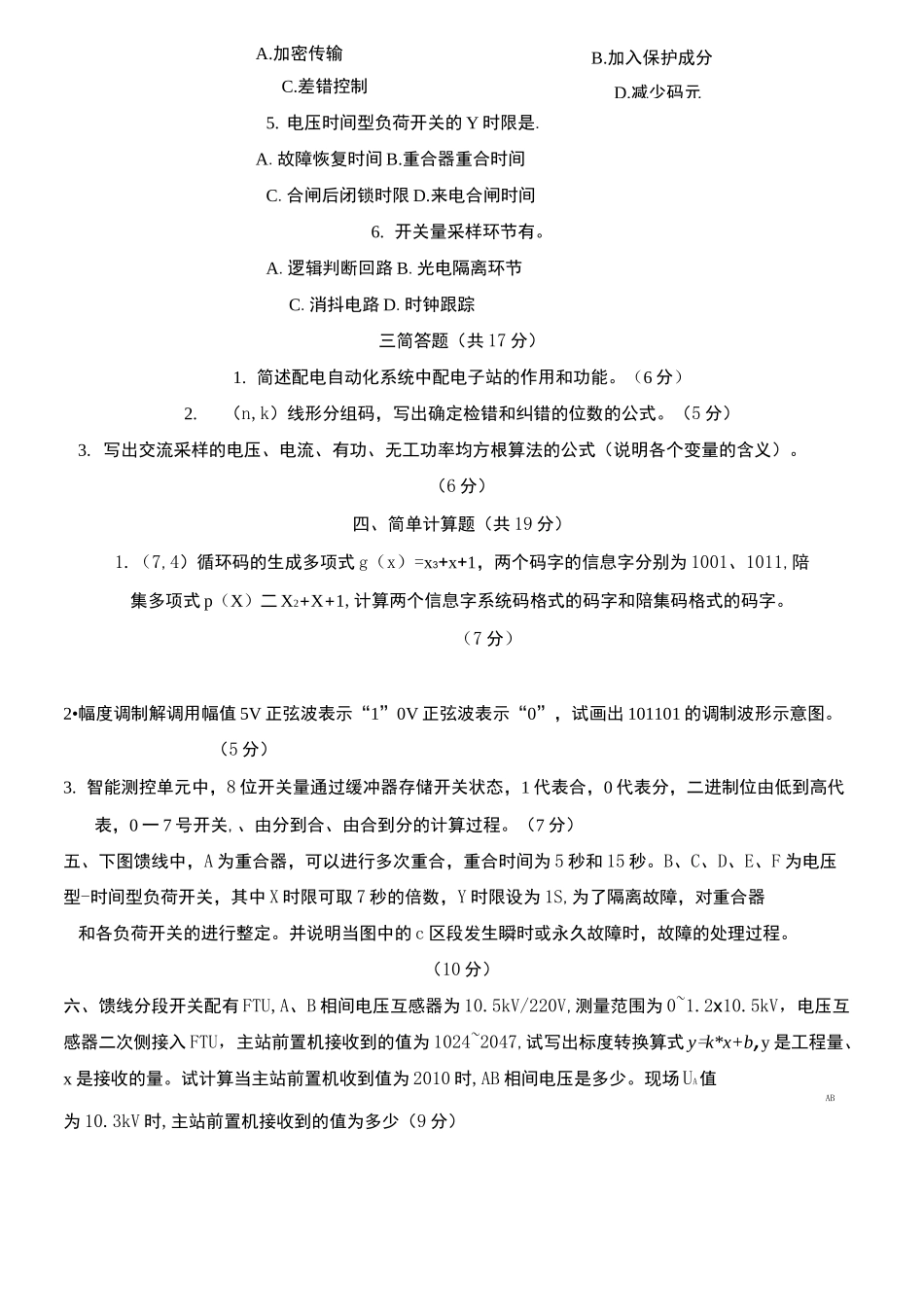

配电网自动化试题及参考答案VIP免费

1.配电网按照电压等级分为：配电网，配电网，配电网。2.我国中压架空馈线的常见结构是、、。3.配电网的设计原则______—设计，__运行。4.架空馈线终端单元FTU安装在户外，能经受恶劣环境，因此设计时，需要考虑、、等因素的影响，从而导致设备的制造难度加大，和造价的矛盾非常突出。5.馈线自动化系统中，和配电变压器配合的二次设备为，一般具有、、等功能。6.智能测控装置(IED)交流采样通道中，多路开关的作用是，采样保持器的作用是因A/D转换需要时间，将保持一段时间。采样保持器工作时，每一次采样保持分为跟踪和保持两个阶段。7.配电自动化系统在调度主站进行遥控操作时，操作和监护人员具备遥控权限后，才能进行遥控操作，遥控过程分为，发送和，在没有发送动令之前可以发送遥控命令。8.常见的基带信号的编码波形有单极性码、单极性码、双极性码、双极性码、差码等。9.反馈重传差错控制，收端收到信息后，收端收到信息后，进行、并将结果反送到发方，发方收到收方接收的报文后，这一次信息发送结束，否则，重新发送报文，直到接收到收方的报文。10.RS232C为异步通信接口，同步方式为同步法，适用于通信。二、多项选择题(每小题2分，共12分)1.配电调度主站系统的典型的局域网络结构为。A.双机双以太网B.单机单以太网C.CAN局域网D.RS485分布式网络系统2.RS232接□是。A.并行接口B.通行距离小于15米C.信号为TTL电平D.半双工通信3.(n,k)线性分组码的许用码字有个。A.2kB.2n-1C.2n-kD.2k-14.数字通信模型中，信道编码的任务是B.加入保护成分D.减少码元A.加密传输C.差错控制5.电压时间型负荷开关的Y时限是.A.故障恢复时间B.重合器重合时间C.合闸后闭锁时限D.来电合闸时间6.开关量采样环节有。A.逻辑判断回路B.光电隔离环节C.消抖电路D.时钟跟踪三简答题（共17分）1.简述配电自动化系统中配电子站的作用和功能。（6分）2.（n,k）线形分组码，写出确定检错和纠错的位数的公式。（5分）3.写出交流采样的电压、电流、有功、无工功率均方根算法的公式（说明各个变量的含义）。（6分）四、简单计算题（共19分）1.（7,4）循环码的生成多项式g（x）=x3+x+1，两个码字的信息字分别为1001、1011,陪集多项式p（X）二X2+X+1,计算两个信息字系统码格式的码字和陪集码格式的码字。（7分）2•幅度调制解调用幅值5V正弦波表示“1”0V正弦波表示“0”，试画出101101的调制波形示意图。（5分）3.智能测控单元中，8位开关量通过缓冲器存储开关状态，1代表合，0代表分，二进制位由低到高代表，0一7号开关,、由分到合、由合到分的计算过程。（7分）五、下图馈线中，A为重合器，可以进行多次重合，重合时间为5秒和15秒。B、C、D、E、F为电压型-时间型负荷开关，其中X时限可取7秒的倍数，Y时限设为1S,为了隔离故障，对重合器和各负荷开关的进行整定。并说明当图中的c区段发生瞬时或永久故障时，故障的处理过程。（10分）六、馈线分段开关配有FTU,A、B相间电压互感器为10.5kV/220V,测量范围为0~1.2x10.5kV，电压互感器二次侧接入FTU，主站前置机接收到的值为1024~2047,试写出标度转换算式y=k*x+b,y是工程量、x是接收的量。试计算当主站前置机收到值为2010时,AB相间电压是多少。现场UA值AB为10.3kV时,主站前置机接收到的值为多少（9分）本科课程考试参考答案与评分标准2014/2015学年第一学期课程名称：配电网自动化技术考试性质：考试试卷类型：C考试班级：电气1101-1104考试方法：闭卷命题教师：一、填空题（每空1分，共33分）1.配电网按照电压等级分为：高压配电网,中压配电网,低压配电网。2.我国中压架空馈线常见的结构是树形、手拉手、三分段三联络。3.配电网的设计原则—环网—设计,—辐射—运行。4._____架空馈线终端单元FTU安装在户外，能经受恶劣环境，因此设计时，需要考虑—温度__、—湿度、—防尘—等因素的影响,从而导致设备的制造难度加大，—可靠性—和造价的矛盾非常突出。5•馈线自动化系统中，和配电变压器配合的二次设备为_UU__,—般具有—电气量采样_、—开关量采样—、—电度—等功能。（只要答对3个TTU功能，不扣分）6.智能测控装置（IED）交流采样通道中，多路开关的作用是—共用AD__...
