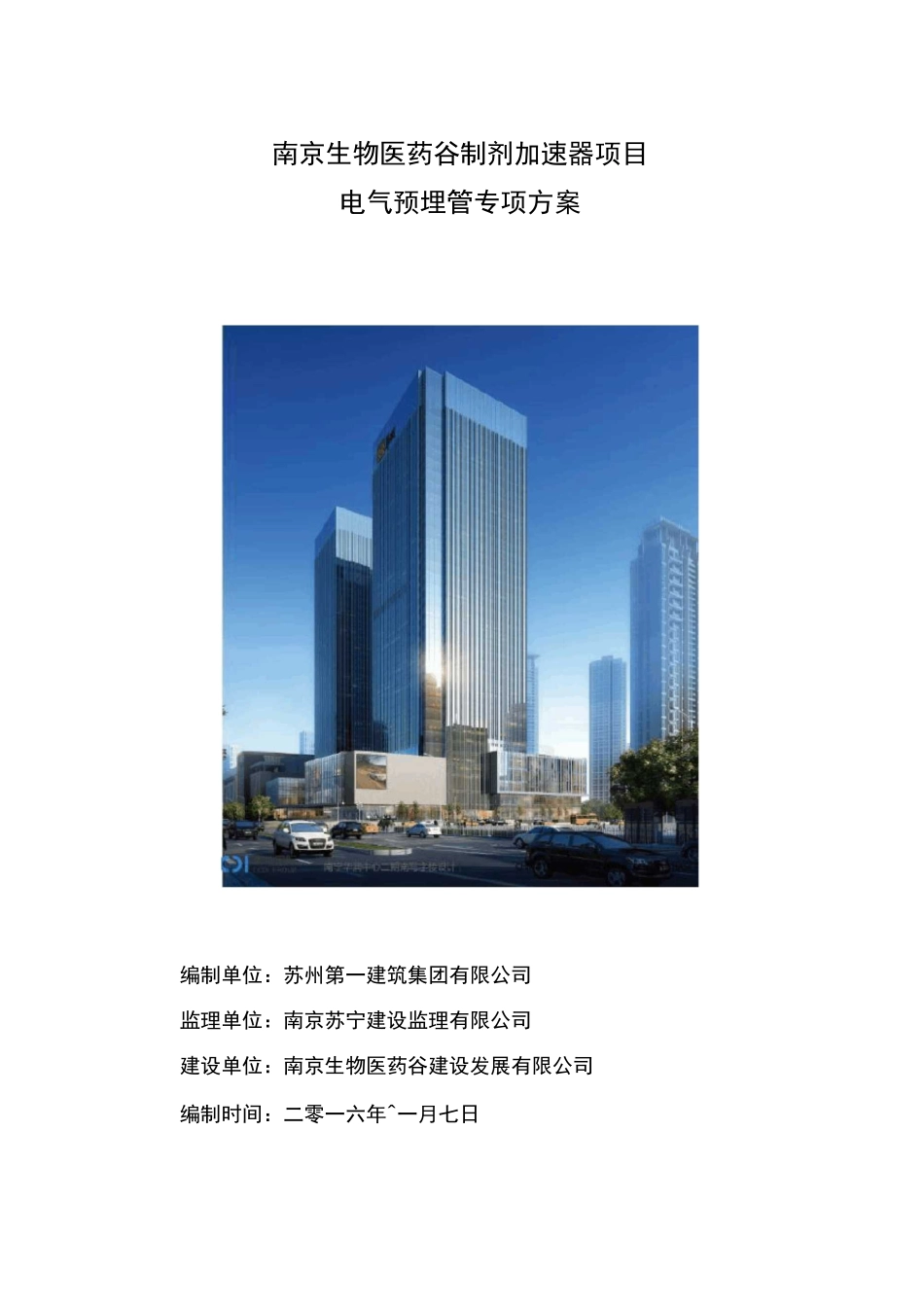

南京生物医药谷制剂加速器项目电气预埋管专项方案编制单位：苏州第一建筑集团有限公司监理单位：南京苏宁建设监理有限公司建设单位：南京生物医药谷建设发展有限公司编制时间：二零一六年^一月七日苏州第一建筑集团南京生物医药谷制剂加速器项目3目录苏州第一建筑集团南京生物医药谷制剂加速器项目2苏州第一建筑集团南京生物医药谷制剂加速器项目3苏州第一建筑集团南京生物医药谷制剂加速器项目45苏州第一建筑集团南京生物医药谷制剂加速器项目四、施工方案1、施工程序暗管敷设的施工程序为:施工准备-预制加工管煨弯-测定盒箱位置f固定盒、箱f管路连接f地线跨接2、主要施工方法和技术要求（1）施工准备①熟悉图纸，了解设计意图，掌握施工工艺，方法。②材料的规格型号，材质必须符合设计要求。（2）暗管敷设的基本要求敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。（3）预制加工：①预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管除锈后内壁刷防锈漆。②钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上时，使用液压煨弯器。弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。③管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口苏州第一建筑集团南京生物医药谷制剂加速器项目6刮锉光滑、无毛刺，管内铁屑除净。④管子套丝：采用套丝板、套管机。采用套丝板时，应根据管外径选择相应板牙，套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。（4）测定盒、箱位置根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。（5）固定盒、箱先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。盒、箱安装要求如下表所示：盒、箱安装要求一览表焊钢锁护接线苏州第一建筑集团南京生物医药谷制剂加速器项目7圆钢焊接跨接，套丝不得有乱扣现象，管口锉平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于2扣；管径25mm及其以上钢管，可采用管箍连接或套管焊接，套管长度应为连接管径的1.5-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。②管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时45m；有一个弯时30m；有二个弯时20m；有三个弯时12m。③管进盒、箱连接：盒、箱开孔应整齐并与管径吻合，盒、箱上的开孔用开孔器开孔，保证开孔无毛刺，要求一管一孔，不得开长孔。铁制盒、箱严禁用电焊、气焊开孔，并应刷防锈漆。管口进入盒、箱，管口应用螺母锁紧，露出锁紧螺母的丝扣为2-4扣。两根以上管进入盒、箱要长短一致，间距均匀、排列整齐。（7）管暗敷设：①将管与盒按已确定的安装位置连接起来，焊口焊接牢固、严密。在土建绑扎第一层钢筋后，将管、盒连成整体固定于钢筋上，管与箱、盒连接处，焊上跨接地线，使金属外壳连成一体，如下图所示。跨接地线/为保证盒子位置正确，在砼顶板使盒子紧贴模板，将盒点焊接在钢筋上加以固定；吊顶内装设的接线盒单独固定，其朝向应便于检修与接线。管口及接线盒内塞上特殊材料进行封堵，防止进入水泥砂浆和杂物。苏州第一建筑集团南京生物医药谷制剂加速器项目8②随墙（砌体）配管：配合土建工程砌墙立管时，该管应放在墙中心，管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时，管上端应煨成900弯进入吊顶内，由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先稳盒后接短管。（8）隐蔽验收隐蔽验收前，施工人员检查是否有管、盒遗漏或设位错误，并用油漆在接线盒处作标记（强、弱电颜色分开），以便拆模后进行寻找。检查无误后，汇同监理工程师进行隐蔽验收，符合要求后在隐蔽验收记录上签字。浇注砼时，要派专人进...
