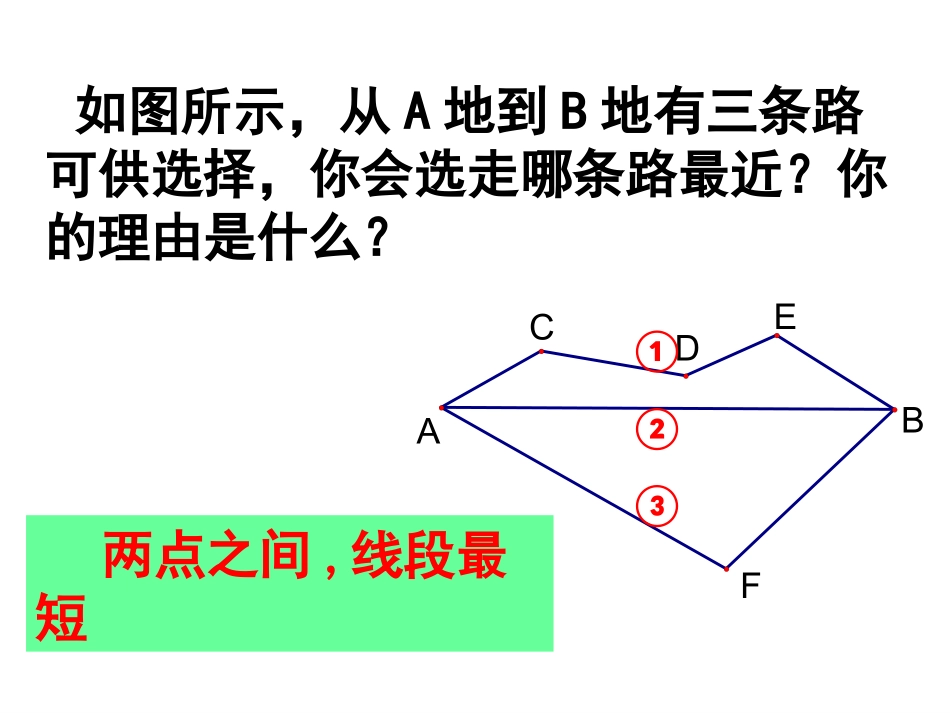

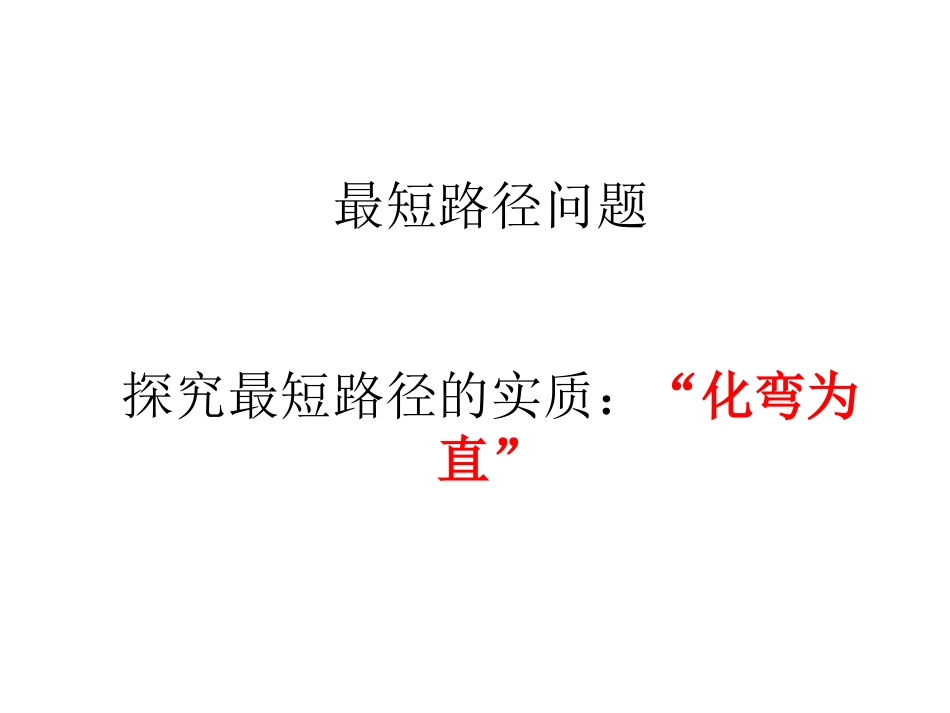

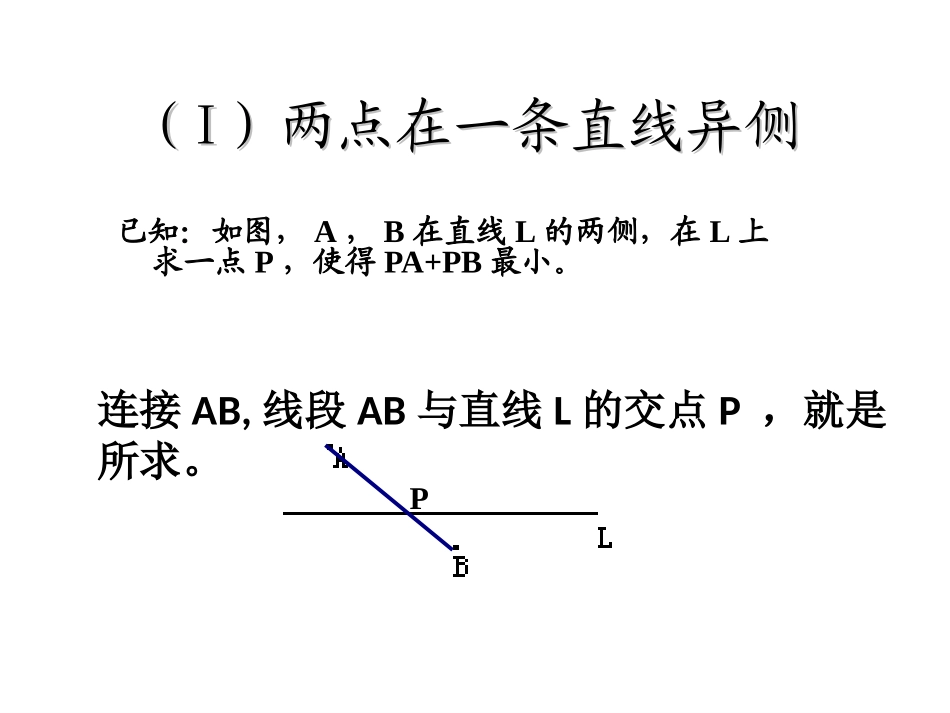

最短路径问题探究最短路径的实质：“化弯为直”如图所示，从A地到B地有三条路可供选择，你会选走哪条路最近？你的理由是什么？两点之间,线段最短FEDCBA①②③(Ⅰ)(Ⅰ)两点在一条直线异侧两点在一条直线异侧已知：如图，A，B在直线L的两侧，在L上求一点P，使得PA+PB最小。P连接AB,线段AB与直线L的交点P，就是所求。问题1相传，古希腊亚历山大里亚城里有一位久负盛名的学者，名叫海伦．有一天，一位将军专程拜访海伦，求教一个百思不得其解的问题：从图中的A地出发，到一条笔直的河边l饮马，然后到B地．到河边什么地方饮马可使他所走的路线全程最短？探索新知BAll精通数学、物理学的海伦稍加思索，利用轴对称的知识回答了这个问题．这个问题后来被称为“将军饮马问题”．你能将这个问题抽象为数学问题吗？探索新知BAll将A，B两地抽象为两个点，将河l抽象为一条直线．B··Al问题2如图，点A，B在直线l的同侧，点C是直线上的一个动点，当点C在l的什么位置时，AC与CB的和最小？B·lA·作法：（1）作点B关于直线l的对称点B′；（2）连接AB′，与直线l相交于点C．则点C即为所求．如图，点A，B在直线l的同侧，点C是直线上的一个动点，当点C在l的什么位置时，AC与CB的和最小？B·lA·B′B′CC你能用所学的知识证明AC+BC最短吗？B·lA·B′B′CC证明：如图，在直线l上任取一点C′（与点C不重合），连接AC′，BC′，B′C′．由轴对称的性质知，BC=B′C，BC′=B′C′．∴AC+BC=AC+B′C=AB′，AC′+BC′=AC′+B′C′．你能用所学的知识证明AC+BC最短吗？B·lA·B′B′CCC′C′B·lA·B′B′CCC′C′在△AB′C′中，AB′＜AC′+B′C′，∴AC+BC＜AC′+BC′．即AC+BC最短．一点在两相交直线内部一点在两相交直线内部已知：如图A是锐角∠MON内部任意一点，在∠MON的两边OM，ON上各取一点B，C，组成三角形，使三角形周长最小.BCDE分析：当AB、BC和AC三条边的长度恰好能够体现在一条直线上时，三角形的周长最小已知：如图A是锐角∠MON内部任意一点，在∠MON的两边OM，ON上各取一点B，C，组成三角形，使三角形周长最小.分别作点A关于OM，ON的对称点A′，A″；连接A′，A″，分别交OM，ON于点B、点C，则点B、点C即为所求1.如图，A.B两地在一条河的两岸，现要在河上建一座桥MN，桥造在何处才能使从A到B的路径AMNB最短？（假设河的两岸是平行的直线，桥要与河垂直）A·BMNE作法：1.将点B沿垂直与河岸的方向平移一个河宽到E，2.连接AE交河对岸与点M,则点M为建桥的位置，MN为所建的桥。证明：由平移的性质，得BN∥EM且BN=EM,MN=CD,BD∥CE,BD=CE,所以A.B两地的距:AM+MN+BN=AM+MN+EM=AE+MN,若桥的位置建在CD处，连接AC.CD.DB.CE,则AB两地的距离为：AC+CD+DB=AC+CD+CE=AC+CE+MN,在△ACE中，∵AC+CE＞AE,∴AC+CE+MN＞AE+MN,即AC+CD+DB＞AM+MN+BN所以桥的位置建在CD处，AB两地的路程最短。A·BMNECD
