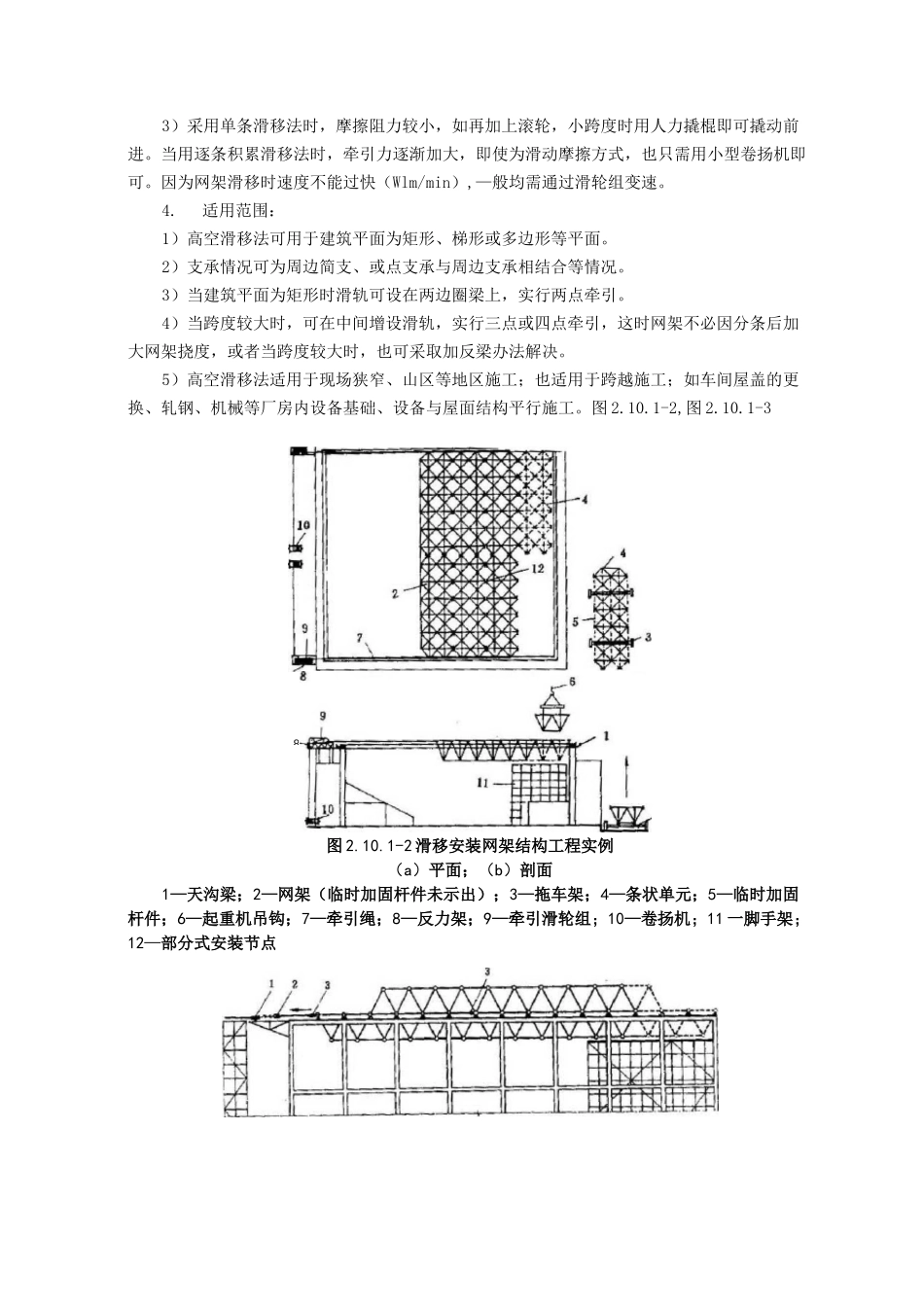

钢结构滑移方案2.10.1高空滑移法——技术准备1.定义：高空滑移法是指分条的网架单元在事先设置的滑轨上单条滑移到设计位置拼接成整体的安装方法。此条状单元可以在地面拼成后用起重机吊至支架上，在设备能力不足或其他因素，也可用小拼单元甚至散件在高空拼装平台上拼成条状单元。高空支架一般设在建筑物的一端，滑移时网架的条状单元由一端滑向另一端。2.高空滑移法按滑移方式可分为：1）单条滑移法（图2.10.l-la）o将条状单元一条一条地分别从一端滑移另一端就位安装，各条之间分别在高空再行连接，即逐条滑移，逐条连成整体。2）逐条积累滑移法（图2.10.l-lb）o先将条状单元滑移一段距离后（能连接上第二单元的宽度即可），连接好第二条单元后，两条一起再滑移一段距离（宽度同上），再连接第三条，三条又一起滑移一段距离，如此循环操作直至接上最后一条单元为止。3）按摩擦方式可分为滚动式及滑动式两类。滚动式滑移即网架装上滚轮，网架滑移时是通过滚轮与滑轨的滚动摩擦方式进行的。滑动式滑移即网架支座直接搁置在滑轨上，网架滑移时是通过支座底板与滑轨的滑轨滑动摩擦方式进行的。（a）单条滑移法（b）逐条积累滑移法图2.10.1-1高空滑移法分类4）按滑移坡度可分为水平滑移；下坡滑移及上坡滑移三类。如建筑平面为矩形，可采用水平滑移或下坡滑移，当建筑平面为梯形时，短边高、长边低、上弦节点支承式网架，则可采用上坡滑移。因下坡滑移可省动力。5）按滑移时力作用方向可分为牵引法及顶推法两类。牵引法即将钢丝绳钩扎于网架前方，用卷扬机或手反扳葫芦拉动钢丝绳，牵引网架前进，作用点受拉力。顶推法即用千斤顶顶推网架后方，使网架前进，作用点受压力。3.高空滑移法具有如下特点：1）由于在土建完成框架、圈梁以后进行，而且网架是架空作业的，因此对建筑物内部施工没有影响，网架安装与下部土建施工可以平行立体作业，大大加快了工期。2）高空滑移法对起重设备、牵引设备要求不高，可用小型起重机或卷扬机，甚至不用。而且只需搭设局部的拼装支架，如建筑物端部有平台可利用，可不搭设脚手架。83）采用单条滑移法时，摩擦阻力较小，如再加上滚轮，小跨度时用人力撬棍即可撬动前进。当用逐条积累滑移法时，牵引力逐渐加大，即使为滑动摩擦方式，也只需用小型卷扬机即可。因为网架滑移时速度不能过快（Wlm/min）,—般均需通过滑轮组变速。4.适用范围：1）高空滑移法可用于建筑平面为矩形、梯形或多边形等平面。2）支承情况可为周边简支、或点支承与周边支承相结合等情况。3）当建筑平面为矩形时滑轨可设在两边圈梁上，实行两点牵引。4）当跨度较大时，可在中间增设滑轨，实行三点或四点牵引，这时网架不必因分条后加大网架挠度，或者当跨度较大时，也可采取加反梁办法解决。5）高空滑移法适用于现场狭窄、山区等地区施工；也适用于跨越施工；如车间屋盖的更换、轧钢、机械等厂房内设备基础、设备与屋面结构平行施工。图2.10.1-2,图2.10.1-3图2.10.1-2滑移安装网架结构工程实例（a）平面；（b）剖面1—天沟梁；2—网架（临时加固杆件未示出）；3—拖车架；4—条状单元；5—临时加固杆件；6—起重机吊钩；7—牵引绳；8—反力架；9—牵引滑轮组；10—卷扬机；11一脚手架；12—部分式安装节点图2.10.1-3洛阳建华玻璃厂平拉联合车间网架滑移示意图（图示为最后一滑移单元，还有一个节间即已到位，余下12m宽网架在脚手架上就位拼装即告完成）1—101手拉葫芦；2—双门滑轮组；3—单片滑轮2.10.2拼装支架滑移法：网架两端支座间没有联系梁，而是单根柱支点承重，滑轨就无法安装，为此在拼装支架的下面没滑轨，滑动拼装支架。按网架刚度定出分条网架单元在拼装支架上，按设计位置拼装好，降落拼装支点，将拼装支架往前滑移一个分条网架单元，再与已拼装好网架拼接连接成整体的方法。其他施工方法均与高空滑移法相同。2.10.3材料要求（见2.4.2条）表2.10.4主要机具（详见2.4.3条）补充如下序号名称规格型号单位数量用途1手扳葫芦根据牵引重量而定网架滑行牵引2卷扬机根据牵引重量而定网架滑行牵引3液压穿心式千斤顶根据牵引重量而定网架滑行牵引4螺旋式千斤顶，液压千斤顶根据...
