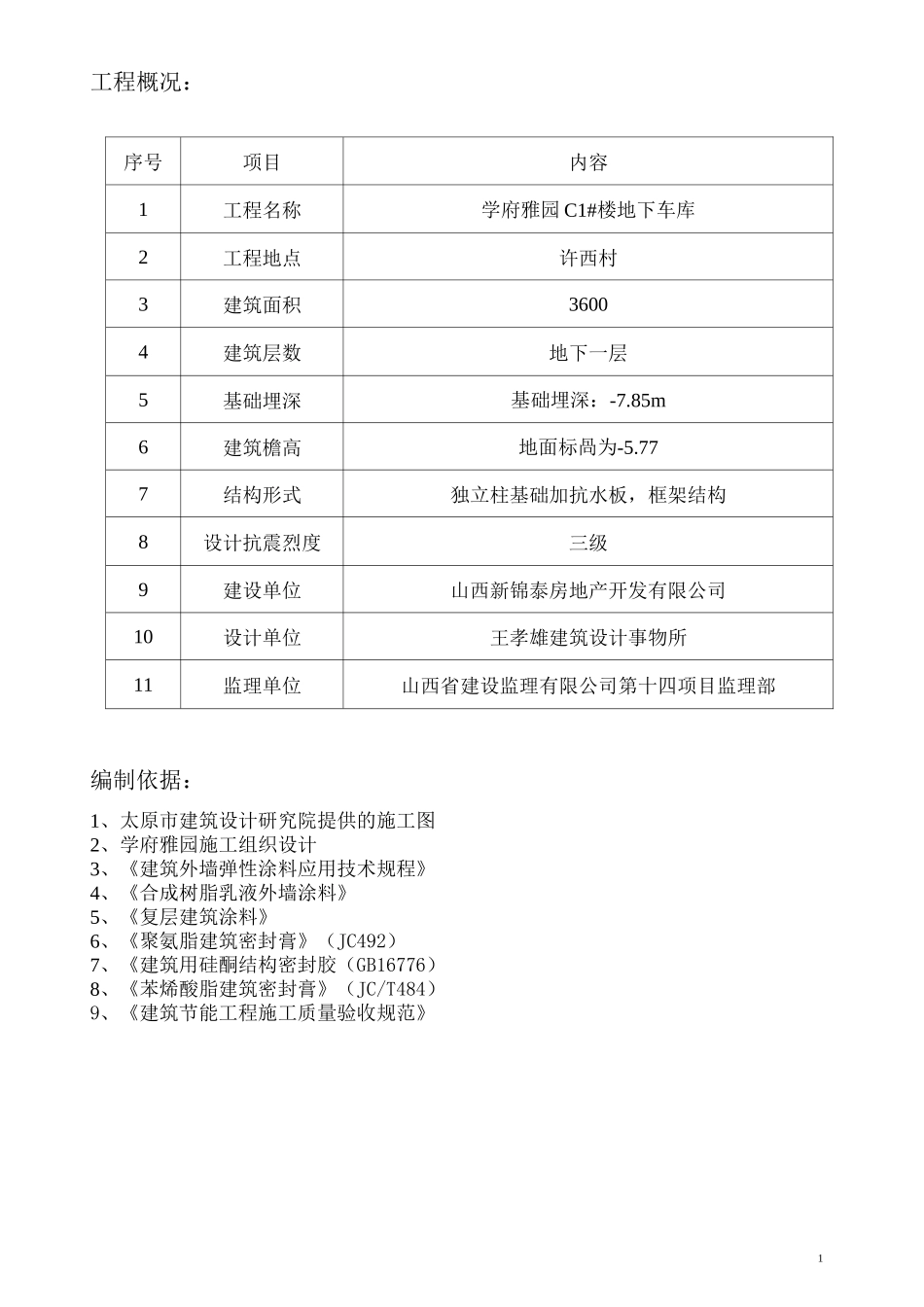

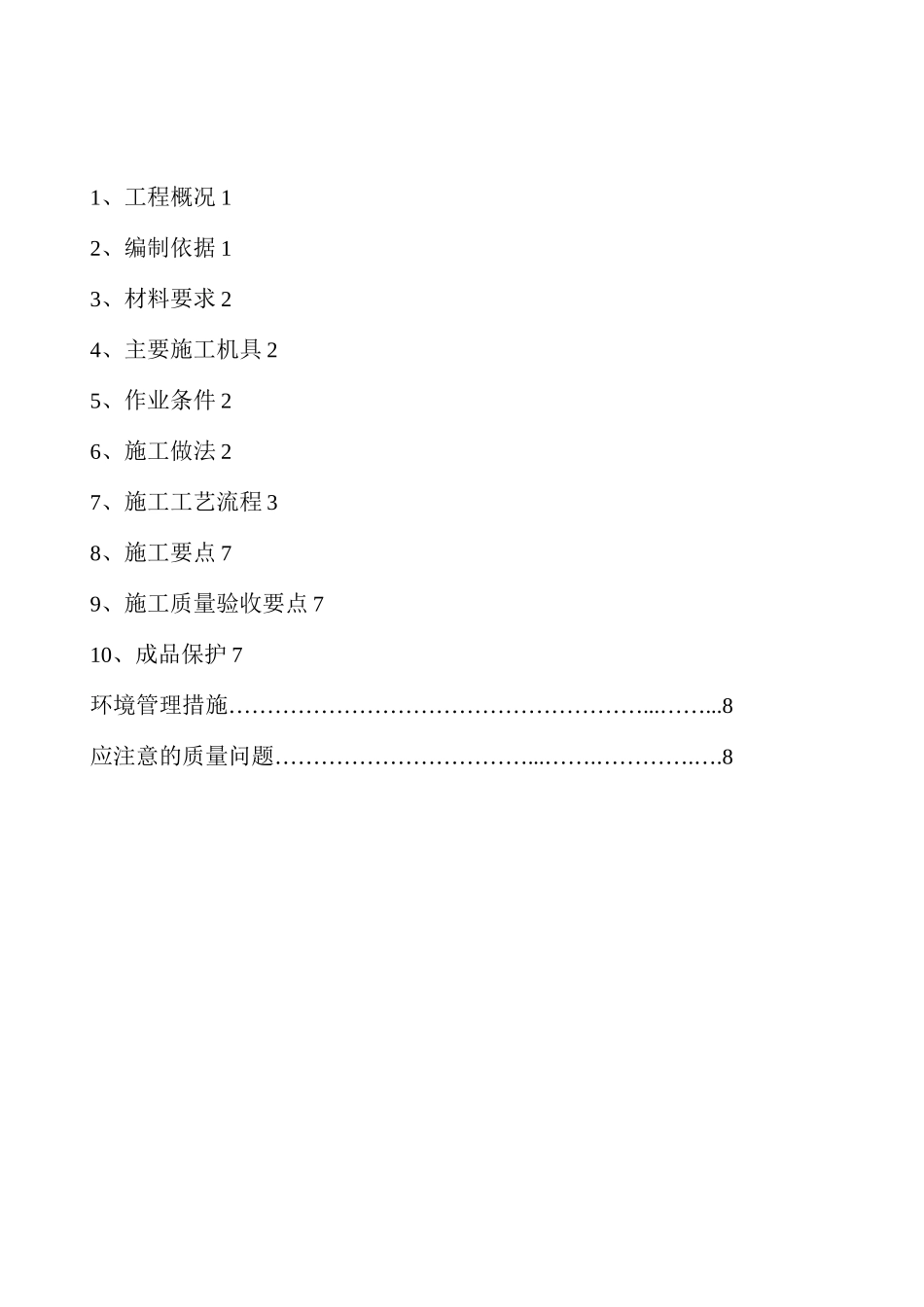

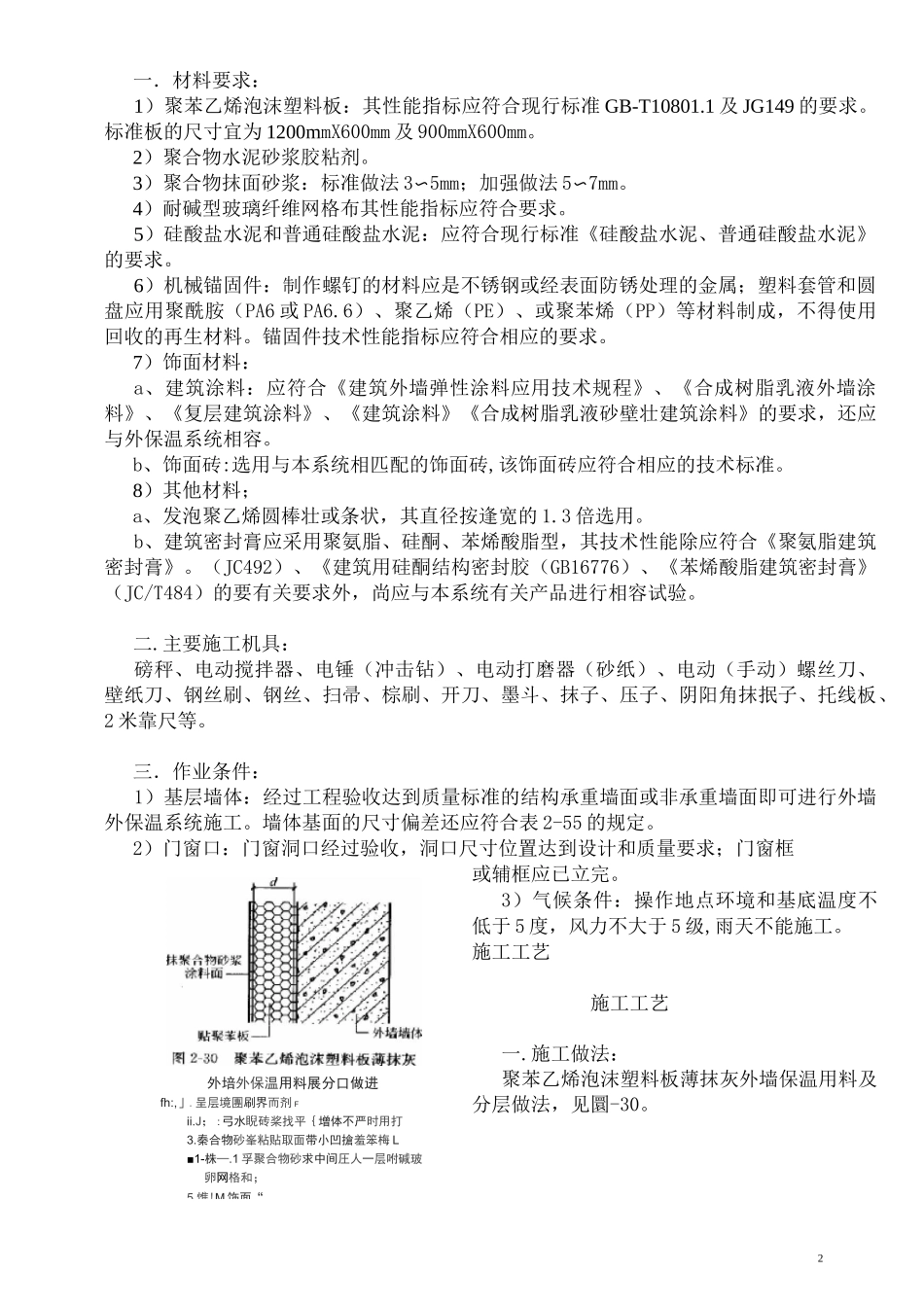

1、工程概况12、编制依据13、材料要求24、主要施工机具25、作业条件26、施工做法27、施工工艺流程38、施工要点79、施工质量验收要点710、成品保护7环境管理措施………………………………………………...……...8应注意的质量问题……………………………...…….………….….81工程概况:序号项目内容1工程名称学府雅园C1#楼地下车库2工程地点许西村3建筑面积36004建筑层数地下一层5基础埋深基础埋深:-7.85m6建筑檐高地面标咼为-5.777结构形式独立柱基础加抗水板,框架结构8设计抗震烈度三级9建设单位山西新锦泰房地产开发有限公司10设计单位王孝雄建筑设计事物所11监理单位山西省建设监理有限公司第十四项目监理部编制依据:1、太原市建筑设计研究院提供的施工图2、学府雅园施工组织设计3、《建筑外墙弹性涂料应用技术规程》4、《合成树脂乳液外墙涂料》5、《复层建筑涂料》6、《聚氨脂建筑密封膏》(JC492)7、《建筑用硅酮结构密封胶(GB16776)8、《苯烯酸脂建筑密封膏》(JC/T484)9、《建筑节能工程施工质量验收规范》2一.材料要求:1)聚苯乙烯泡沫塑料板:其性能指标应符合现行标准GB-T10801.1及JG149的要求。标准板的尺寸宜为1200mmX600mm及900mmX600mm。2)聚合物水泥砂浆胶粘剂。3)聚合物抹面砂浆:标准做法3〜5mm;加强做法5〜7mm。4)耐碱型玻璃纤维网格布其性能指标应符合要求。5)硅酸盐水泥和普通硅酸盐水泥:应符合现行标准《硅酸盐水泥、普通硅酸盐水泥》的要求。6)机械锚固件:制作螺钉的材料应是不锈钢或经表面防锈处理的金属;塑料套管和圆盘应用聚酰胺(PA6或PA6.6)、聚乙烯(PE)、或聚苯烯(PP)等材料制成,不得使用回收的再生材料。锚固件技术性能指标应符合相应的要求。7)饰面材料:a、建筑涂料:应符合《建筑外墙弹性涂料应用技术规程》、《合成树脂乳液外墙涂料》、《复层建筑涂料》、《建筑涂料》《合成树脂乳液砂壁壮建筑涂料》的要求,还应与外保温系统相容。b、饰面砖:选用与本系统相匹配的饰面砖,该饰面砖应符合相应的技术标准。8)其他材料;a、发泡聚乙烯圆棒壮或条状,其直径按逢宽的1.3倍选用。b、建筑密封膏应采用聚氨脂、硅酮、苯烯酸脂型,其技术性能除应符合《聚氨脂建筑密封膏》。(JC492)、《建筑用硅酮结构密封胶(GB16776)、《苯烯酸脂建筑密封膏》(JC/T484)的要有关要求外,尚应与本系统有关产品进行相容试验。二.主要施工机具:磅秤、电动搅拌器、电锤(冲击钻)、电动打磨器(砂纸)、电动(手动)螺丝刀、壁纸刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抹抿子、托线板、2米靠尺等。三.作业条件:1)基层墙体:经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙外保温系统施工。墙体基面的尺寸偏差还应符合表2-55的规定。2)门窗口:门窗洞口经过验收,洞口尺寸位置达到设计和质量要求;门窗框或辅框应已立完。3)气候条件:操作地点环境和基底温度不低于5度,风力不大于5级,雨天不能施工。施工工艺施工工艺一.施工做法:聚苯乙烯泡沫塑料板薄抹灰外墙保温用料及分层做法,见圜-30。外培外保温用料展分口做进fh:,」.呈层境團刷界而剂Fii.J;:弓水睨砖桨找平{增体不严时用打3.秦合物砂峯粘贴取面带小凹搶羞笨梅L■1-株—.1孚聚合物砂求中间圧人一层咐碱玻卵网格和;5.憔!M饰面“3表2-55墙体基面的允许尺寸偏差:工程做法项目允许偏差/mm砌体工程墙面垂直度每层W5(2m托线板检杳)全高W10m>10m(经纬仪或吊线检杳)表面平2整度2m直尺和楔形塞尺检查混凝土工程垂直度层高W5m8>5m10全高H/1000且W30表面平整2m长度8施工工艺流程:三.施工要点:1)聚苯板厚度选用:外墙传热系数的计算以及聚苯板厚度的选用应符合《居住建筑节能设计标准》(DBJ01-602-2004)和《民用建筑热工设计规范》(GB50176)的有关规定。北京地区居住建筑外墙聚苯板厚度选用,见表2-56。表2-56不同聚班板厚度相对应的外墙传热系数值(w/m?・k)聚苯板厚度/mm303540455060708090100180mm厚钢筋混凝土墙1.090.970.880.800.730.630.550.490.440.40190厚小型混凝土空心砌块墙0.970.880.800.730.680.590.520.470.420.392...
