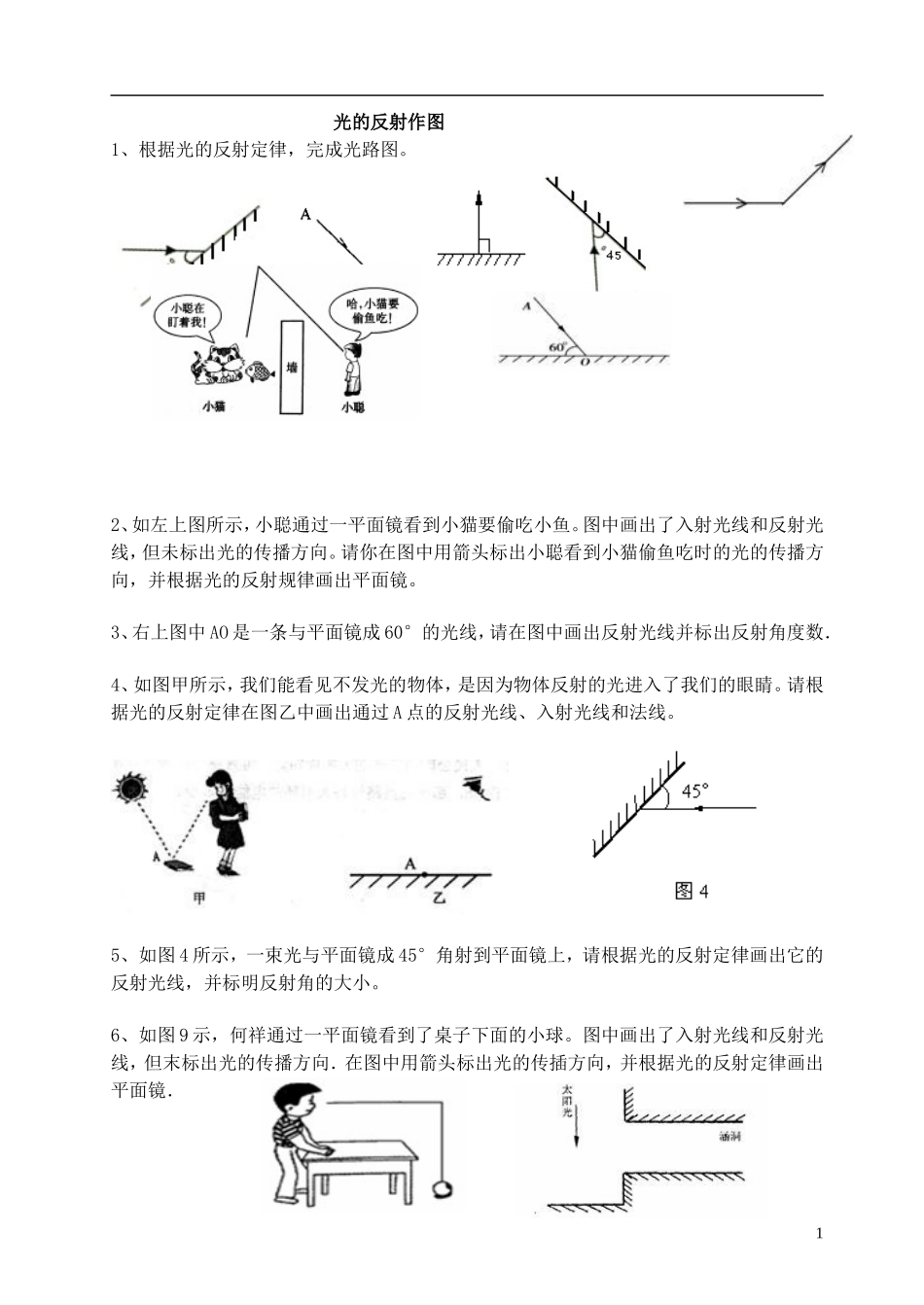

1光的反射作图1、根据光的反射定律，完成光路图。2、如左上图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。3、右上图中AO是一条与平面镜成60°的光线，请在图中画出反射光线并标出反射角度数．4、如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。5、如图4所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。6、如图9示，何祥通过一平面镜看到了桌子下面的小球。图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．27、竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。8、自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图14所示.请在图上准确画出所给入射光线经两平面镜反射的反射光线.9、.（1）如左下图两条光线是由同一点光源发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置．（2）.作出图中右下物体AB在平面镜MN中成的像．10、.如左下图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板侧的一个发光点S在平面镜中的像．在图中找出挡板左侧这个发光点的位置11、.如下图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．12.如左下图所示，请画出这位同学在平面镜中看到足球的光路(只画一条光线即可)13、如右下图所示，S是发光点，S'是S在平面镜中的像，L是射向平面镜的一条人射光线．在图中画出平面镜的位置和L的反射光线．图14
