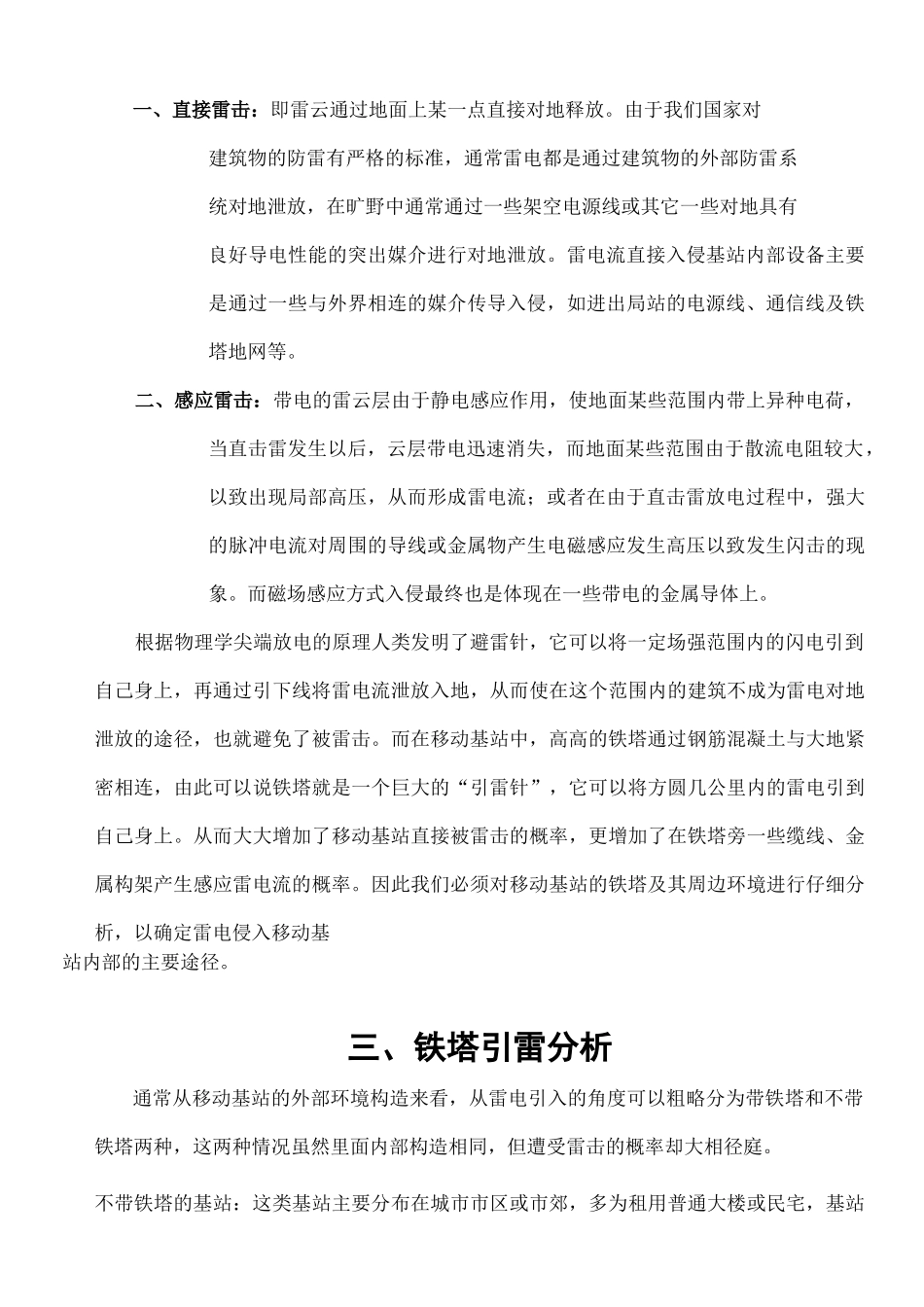

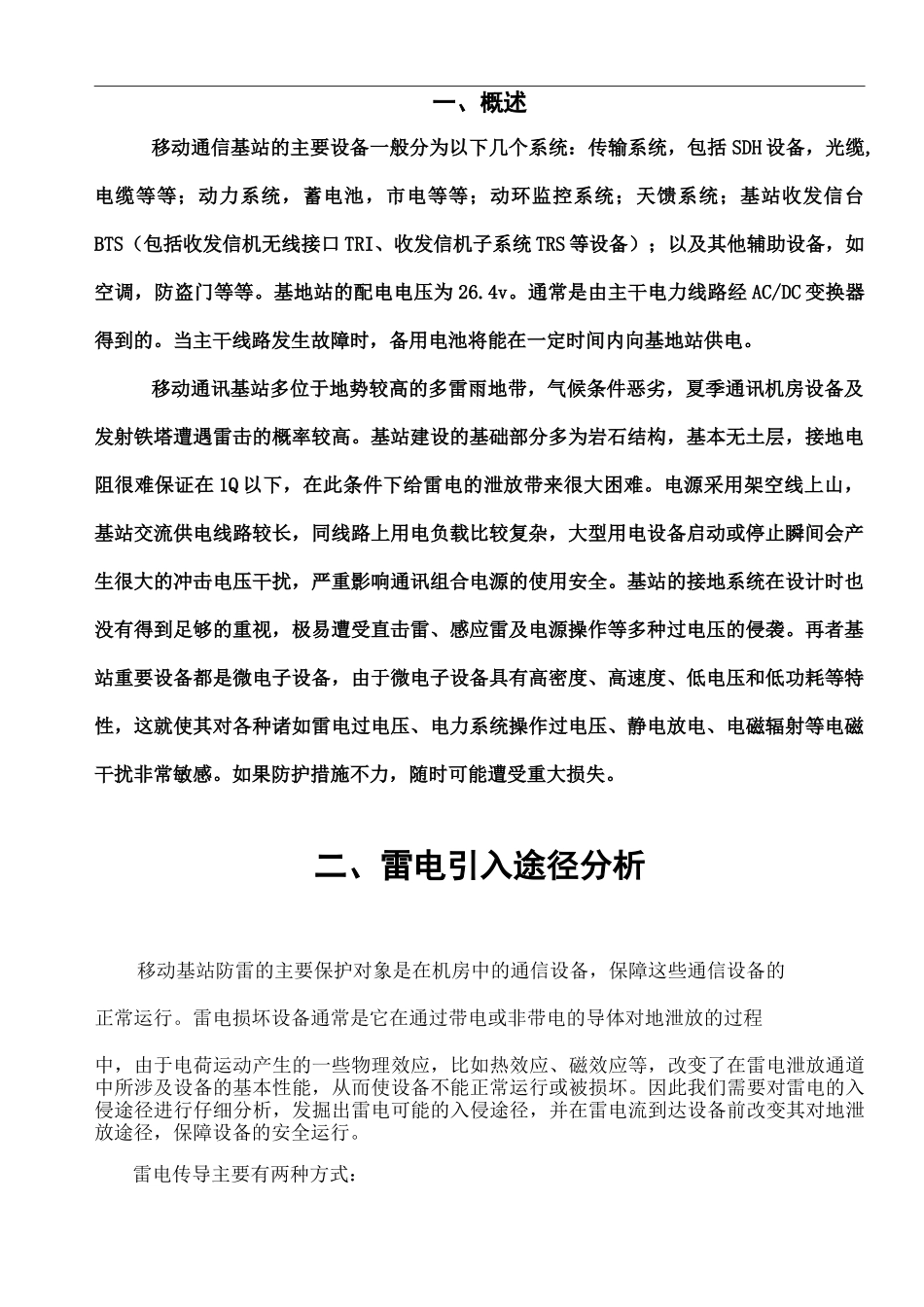

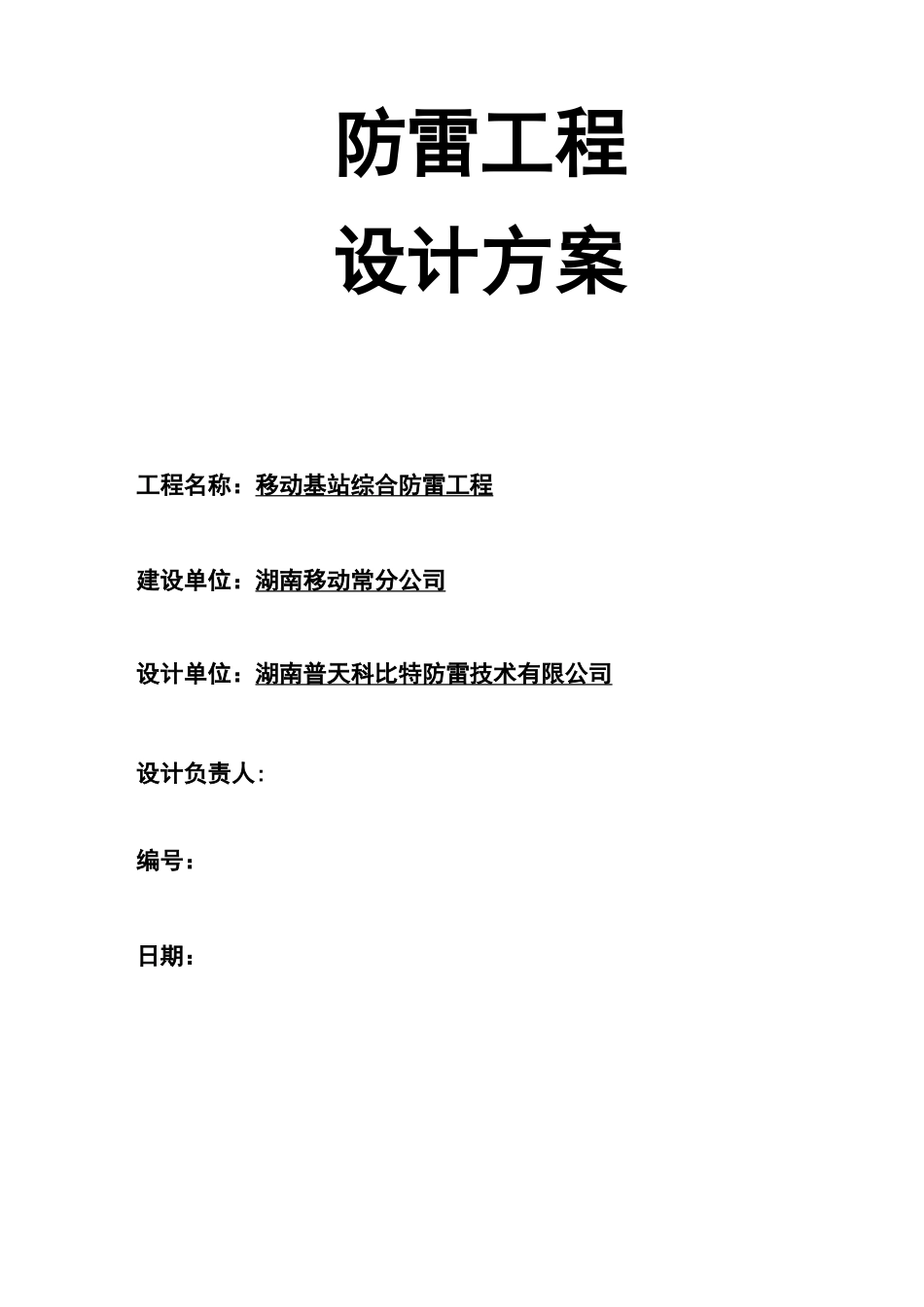

防雷工程设计方案工程名称：移动基站综合防雷工程建设单位：湖南移动常分公司设计单位：湖南普天科比特防雷技术有限公司设计负责人:编号：日期：一、概述移动通信基站的主要设备一般分为以下几个系统：传输系统，包括SDH设备，光缆,电缆等等；动力系统，蓄电池，市电等等；动环监控系统；天馈系统；基站收发信台BTS（包括收发信机无线接口TRI、收发信机子系统TRS等设备）；以及其他辅助设备，如空调，防盗门等等。基地站的配电电压为26.4v。通常是由主干电力线路经AC/DC变换器得到的。当主干线路发生故障时，备用电池将能在一定时间内向基地站供电。移动通讯基站多位于地势较高的多雷雨地带，气候条件恶劣，夏季通讯机房设备及发射铁塔遭遇雷击的概率较高。基站建设的基础部分多为岩石结构，基本无土层，接地电阻很难保证在1Q以下，在此条件下给雷电的泄放带来很大困难。电源采用架空线上山，基站交流供电线路较长，同线路上用电负载比较复杂，大型用电设备启动或停止瞬间会产生很大的冲击电压干扰，严重影响通讯组合电源的使用安全。基站的接地系统在设计时也没有得到足够的重视，极易遭受直击雷、感应雷及电源操作等多种过电压的侵袭。再者基站重要设备都是微电子设备，由于微电子设备具有高密度、高速度、低电压和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。如果防护措施不力，随时可能遭受重大损失。二、雷电引入途径分析移动基站防雷的主要保护对象是在机房中的通信设备，保障这些通信设备的正常运行。雷电损坏设备通常是它在通过带电或非带电的导体对地泄放的过程中，由于电荷运动产生的一些物理效应，比如热效应、磁效应等，改变了在雷电泄放通道中所涉及设备的基本性能，从而使设备不能正常运行或被损坏。因此我们需要对雷电的入侵途径进行仔细分析，发掘出雷电可能的入侵途径，并在雷电流到达设备前改变其对地泄放途径，保障设备的安全运行。雷电传导主要有两种方式：一、直接雷击：即雷云通过地面上某一点直接对地释放。由于我们国家对建筑物的防雷有严格的标准，通常雷电都是通过建筑物的外部防雷系统对地泄放，在旷野中通常通过一些架空电源线或其它一些对地具有良好导电性能的突出媒介进行对地泄放。雷电流直接入侵基站内部设备主要是通过一些与外界相连的媒介传导入侵，如进出局站的电源线、通信线及铁塔地网等。二、感应雷击：带电的雷云层由于静电感应作用，使地面某些范围内带上异种电荷，当直击雷发生以后，云层带电迅速消失，而地面某些范围由于散流电阻较大，以致出现局部高压，从而形成雷电流；或者在由于直击雷放电过程中，强大的脉冲电流对周围的导线或金属物产生电磁感应发生高压以致发生闪击的现象。而磁场感应方式入侵最终也是体现在一些带电的金属导体上。根据物理学尖端放电的原理人类发明了避雷针，它可以将一定场强范围内的闪电引到自己身上，再通过引下线将雷电流泄放入地，从而使在这个范围内的建筑不成为雷电对地泄放的途径，也就避免了被雷击。而在移动基站中，高高的铁塔通过钢筋混凝土与大地紧密相连，由此可以说铁塔就是一个巨大的“引雷针”，它可以将方圆几公里内的雷电引到自己身上。从而大大增加了移动基站直接被雷击的概率，更增加了在铁塔旁一些缆线、金属构架产生感应雷电流的概率。因此我们必须对移动基站的铁塔及其周边环境进行仔细分析，以确定雷电侵入移动基站内部的主要途径。三、铁塔引雷分析通常从移动基站的外部环境构造来看，从雷电引入的角度可以粗略分为带铁塔和不带铁塔两种，这两种情况虽然里面内部构造相同，但遭受雷击的概率却大相径庭。不带铁塔的基站：这类基站主要分布在城市市区或市郊，多为租用普通大楼或民宅，基站天线采用抱杆，这类基站遭受雷击的概率通常较小。这些基站机房的特点是整个建筑本身在等电位连接、电磁屏蔽、接地电阻方面都能较好的满足信息产业部的要求，但存在问题是大楼的功能并不是为基站设计，所以比较难找到一个较好的接地参考点来确保机房内电子设备有良好的接地。要保证机房内部有良好的等电位连接系统，通常这类基站的接...
