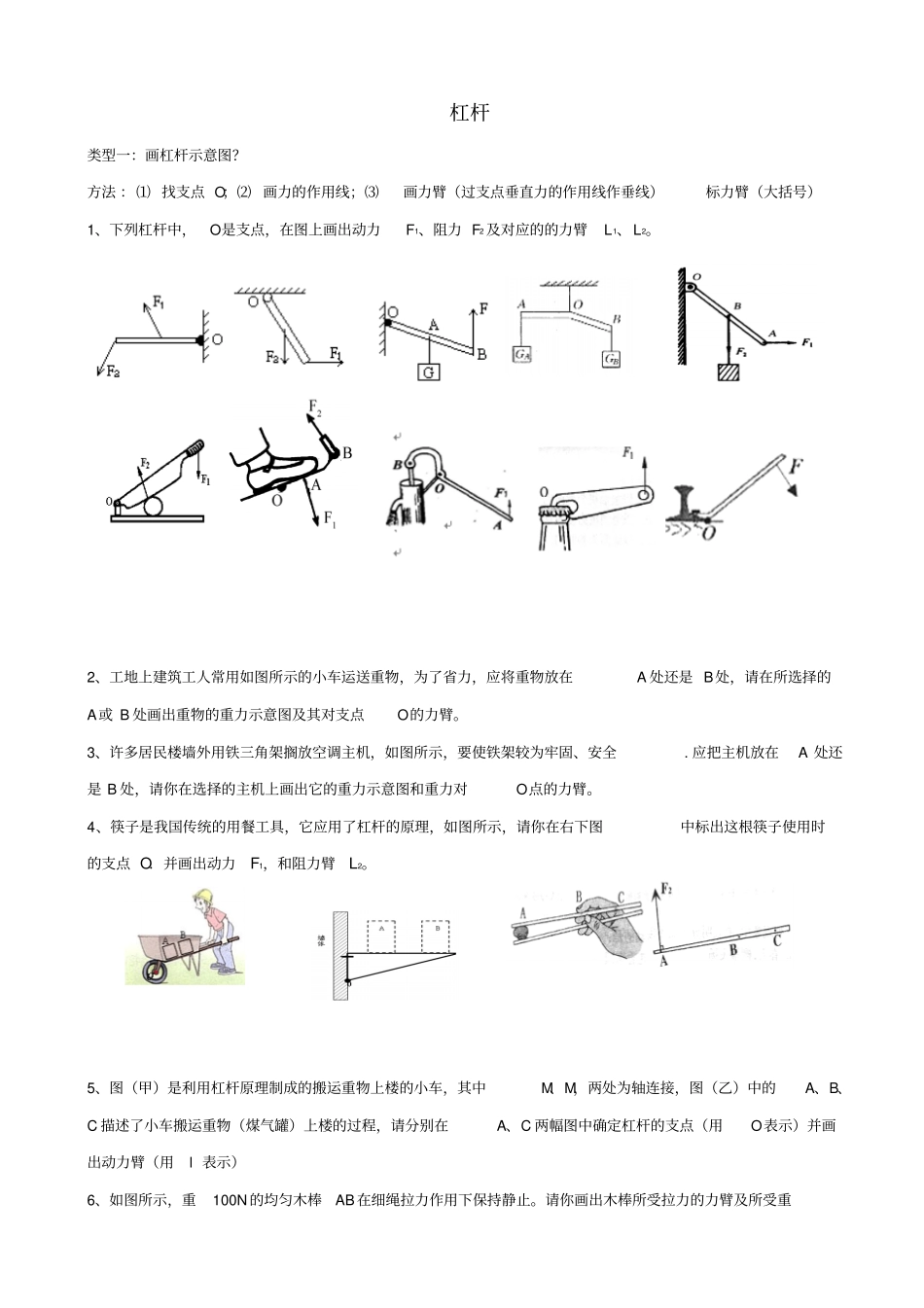

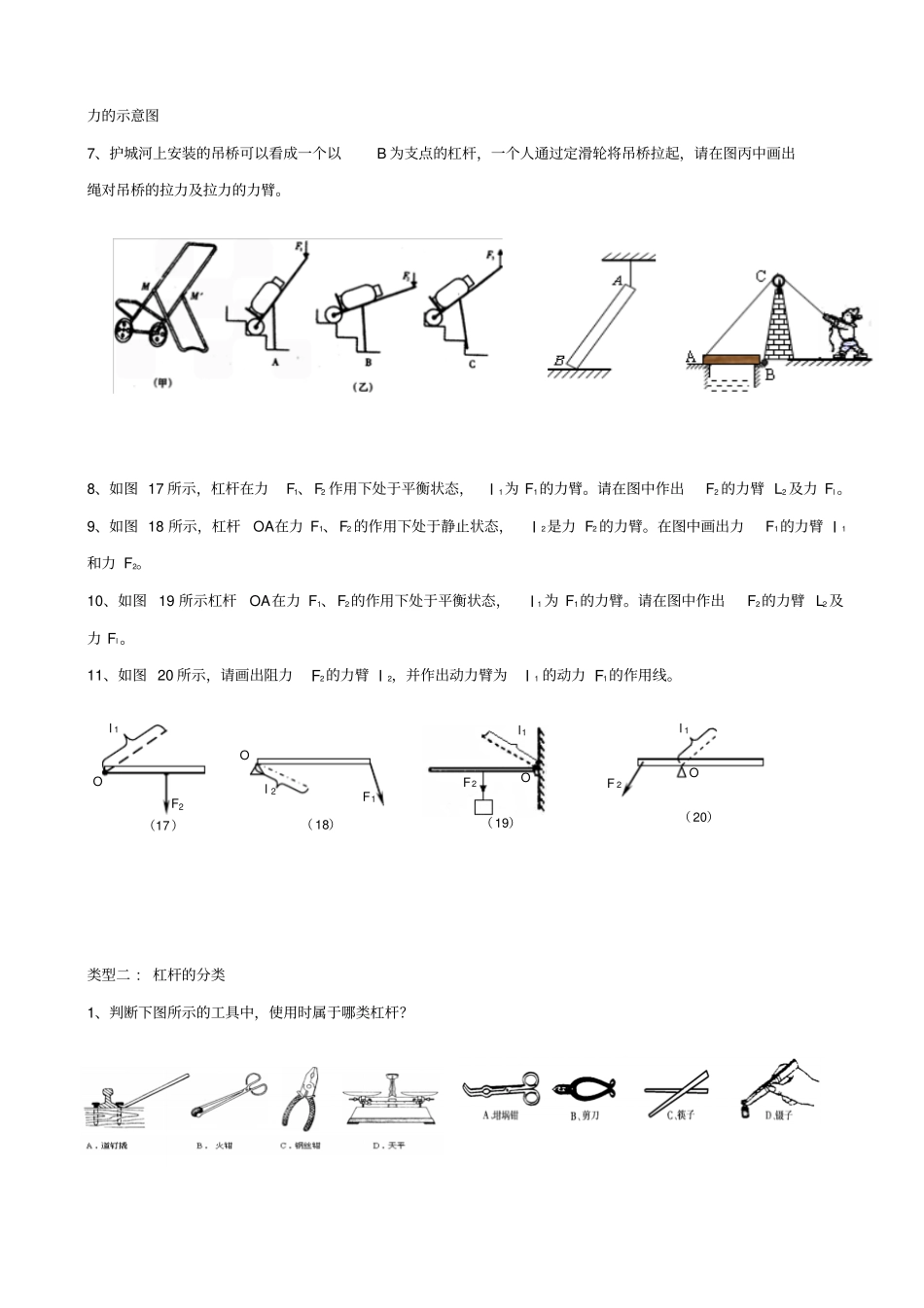

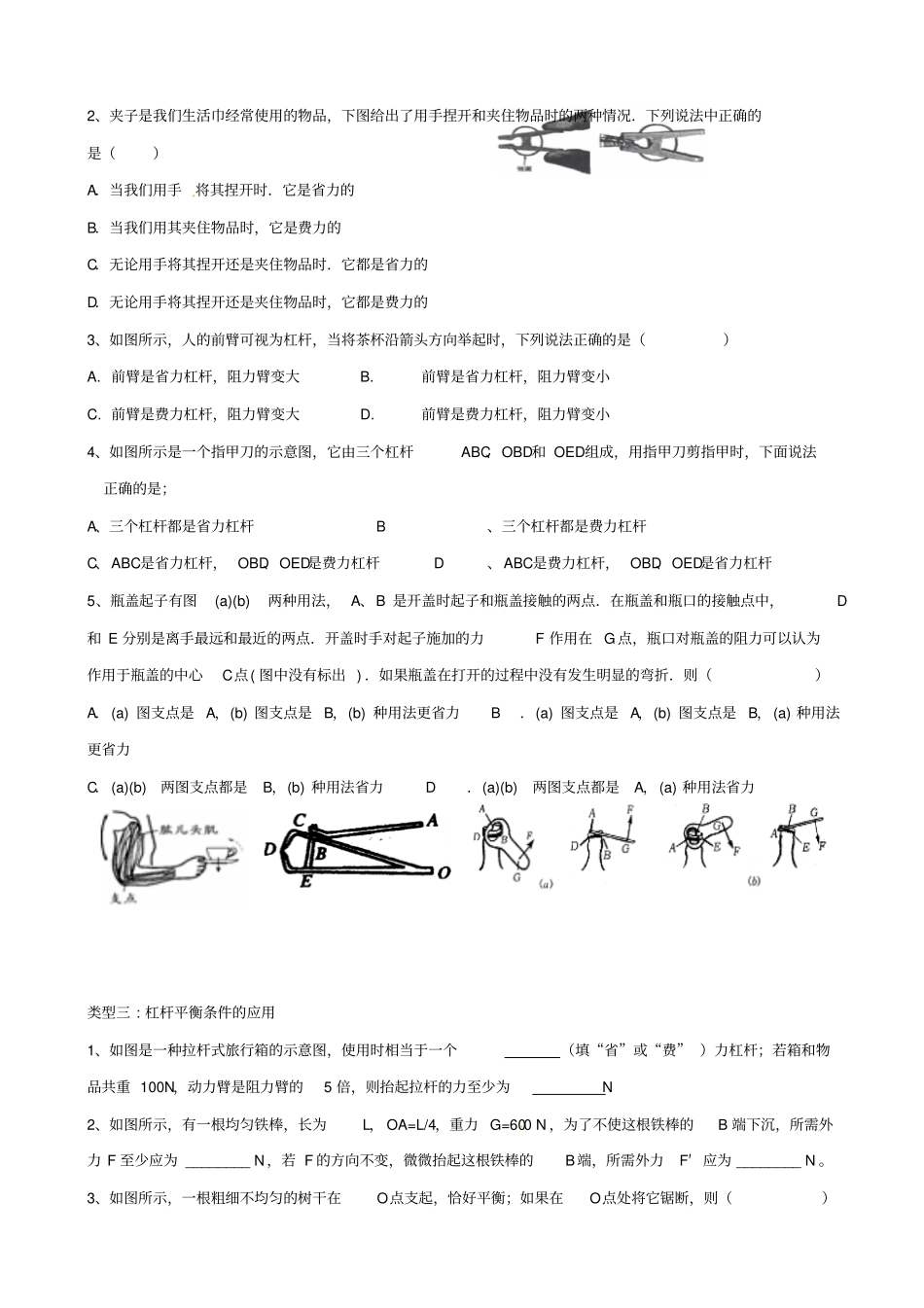

杠杆类型一：画杠杆示意图？方法：⑴找支点O；⑵画力的作用线；⑶画力臂（过支点垂直力的作用线作垂线）标力臂（大括号）1、下列杠杆中，O是支点，在图上画出动力F1、阻力F2及对应的的力臂L1、L2。2、工地上建筑工人常用如图所示的小车运送重物，为了省力，应将重物放在A处还是B处，请在所选择的A或B处画出重物的重力示意图及其对支点O的力臂。3、许多居民楼墙外用铁三角架搁放空调主机，如图所示，要使铁架较为牢固、安全.应把主机放在A处还是B处，请你在选择的主机上画出它的重力示意图和重力对O点的力臂。4、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右下图中标出这根筷子使用时的支点O．并画出动力F1，和阻力臂L2。5、图（甲）是利用杠杆原理制成的搬运重物上楼的小车，其中M、M，两处为轴连接，图（乙）中的A、B、C描述了小车搬运重物（煤气罐）上楼的过程，请分别在A、C两幅图中确定杠杆的支点（用O表示）并画出动力臂（用l表示）6、如图所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请你画出木棒所受拉力的力臂及所受重力的示意图7、护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在图丙中画出绳对吊桥的拉力及拉力的力臂。8、如图17所示，杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂。请在图中作出F2的力臂L2及力Fl。9、如图18所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂。在图中画出力F1的力臂l1和力F2。10、如图19所示杠杆OA在力F1、F2的作用下处于平衡状态，l1为F1的力臂。请在图中作出F2的力臂L2及力Fl。11、如图20所示，请画出阻力F2的力臂l2，并作出动力臂为l1的动力F1的作用线。类型二:杠杆的分类1、判断下图所示的工具中，使用时属于哪类杠杆？（20）F2l1OF1l2O（18）（19）F2l1O（17）Ol1F22、夹子是我们生活巾经常使用的物品，下图给出了用手捏开和夹住物品时的两种情况．下列说法中正确的是（）A．当我们用手将其捏开时．它是省力的B．当我们用其夹住物品时，它是费力的C．无论用手将其捏开还是夹住物品时．它都是省力的D．无论用手将其捏开还是夹住物品时，它都是费力的3、如图所示，人的前臂可视为杠杆，当将茶杯沿箭头方向举起时，下列说法正确的是（）A.前臂是省力杠杆，阻力臂变大B.前臂是省力杠杆，阻力臂变小C.前臂是费力杠杆，阻力臂变大D.前臂是费力杠杆，阻力臂变小4、如图所示是一个指甲刀的示意图，它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是；A、三个杠杆都是省力杠杆B、三个杠杆都是费力杠杆C、ABC是省力杠杆，OBD、OED是费力杠杆D、ABC是费力杠杆，OBD、OED是省力杠杆5、瓶盖起子有图(a)(b)两种用法，A、B是开盖时起子和瓶盖接触的两点．在瓶盖和瓶口的接触点中，D和E分别是离手最远和最近的两点．开盖时手对起子施加的力F作用在G点，瓶口对瓶盖的阻力可以认为作用于瓶盖的中心C点(图中没有标出)．如果瓶盖在打开的过程中没有发生明显的弯折．则（）A．(a)图支点是A，(b)图支点是B，(b)种用法更省力B．(a)图支点是A，(b)图支点是B，(a)种用法更省力C．(a)(b)两图支点都是B，(b)种用法省力D．(a)(b)两图支点都是A，(a)种用法省力类型三:杠杆平衡条件的应用1、如图是一种拉杆式旅行箱的示意图，使用时相当于一个（填“省”或“费”）力杠杆；若箱和物品共重100N，动力臂是阻力臂的5倍，则抬起拉杆的力至少为N2、如图所示，有一根均匀铁棒，长为L，OA=L/4，重力G=600N，为了不使这根铁棒的B端下沉，所需外力F至少应为________N，若F的方向不变，微微抬起这根铁棒的B端，所需外力F′应为________N。3、如图所示，一根粗细不均匀的树干在O点支起，恰好平衡；如果在O点处将它锯断，则（）A．两段树干的重力相等B．细而长的—段重C．粗而短的一段重D．无法判断4、如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体时，杠杆处于平衡状态，若AO=BO，杠杆自身重力不计。则()A、GA=GBB、GAGBD、无法判断5、如图所示，用一细线悬挂一根粗细均匀的轻质细麦桔杆，使其静止在水平方向上，O为麦桔杆的中点．这时有两只大肚皮...
