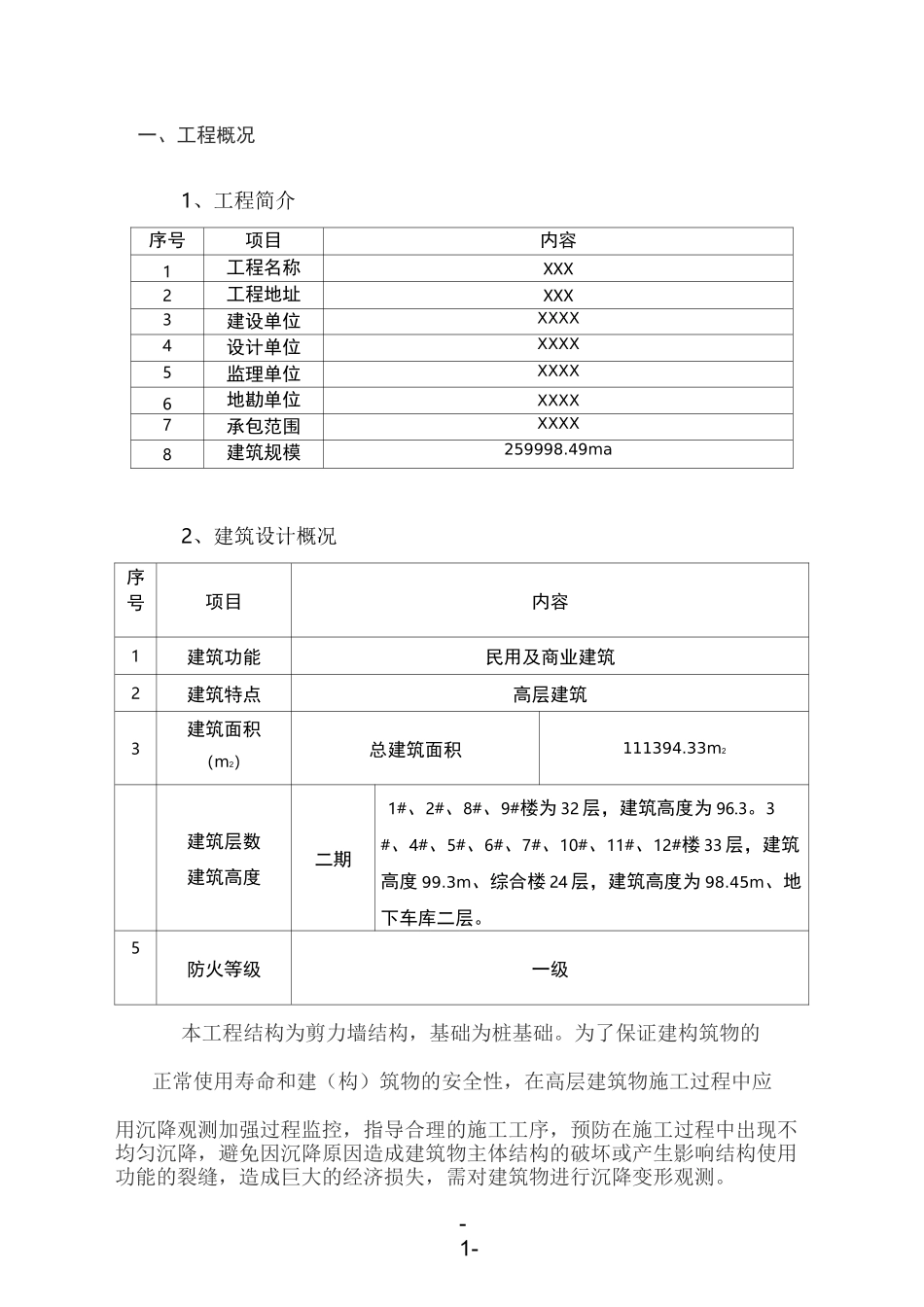

-1-一、工程概况1、工程简介序号项目内容1工程名称XXX2工程地址XXX3建设单位XXXX4设计单位XXXX5监理单位XXXX6地勘单位XXXX7承包范围XXXX8建筑规模259998.49ma2、建筑设计概况序号项目内容1建筑功能民用及商业建筑2建筑特点高层建筑3建筑面积（m2）总建筑面积111394.33m2建筑层数建筑高度二期1#、2#、8#、9#楼为32层，建筑高度为96.3。3#、4#、5#、6#、7#、10#、11#、12#楼33层，建筑高度99.3m、综合楼24层，建筑高度为98.45m、地下车库二层。5防火等级一级本工程结构为剪力墙结构，基础为桩基础。为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失，需对建筑物进行沉降变形观测。-2-二、编制依据1、《工程测量规范》GB50026—932、《国家一、二等水准测量规范》三、沉降观测的基本要求1、仪器设备、人员素质的要求根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作下的沉降情况，一般规定测量的误差应小于变形值的1/10—1/20,为此要求沉降观测应使用精密水准仪（DSZ2）,水准尺采用铟合金尺。人员素质的要求,必须接受专业学习及技能培训,熟练掌握仪器的操作规程,熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序,对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算,做到按时、快速、精确地完成每次观测任务。2、观测时间的要求首次观测必须按时进行,其他各阶段的复测,根据工程进展情况必须定时进行,不得漏测或补测。相邻的两次时间间隔称为一个观测周期,一般高层建筑物的沉降观测按一定的时间段为一观测周期（如：次/30天）或按建筑物的加荷情况每升高一层（或数层）为一观测-3-周期。3、观测点的要求为了能够反映出建构筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15—30米为宜，均匀地分布在建筑物的周围。埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意义。沉降观测点布置如下：沉降观测点型式4、沉降观测的自始至终要遵循“五定”原则所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定;18£B-4-观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。5、施测要求仪器、设备的操作方法与观测程序要熟悉、正确。在首次观测前要对所用仪器的各项指标进行检测校正，必要时经计量单位予以鉴定。连续使用3—6个月重新对所用仪器、设备进行检校。在观测过程中，操作人员要相互配合，工作协调一致，认真仔细，做到步步有校核。6、沉降观测精度的要求根据建筑物的特性和建设、设计单位的要求选择沉降观测精度的等级。一般性的髙层建构筑物施工过程中，采用二等水准测量的观测方法就能满足沉降观测的要求。各项观测指标要求如下：(1)往返较差、附和或环线闭合差：△h=Xa-tbWl.0，n—表示测站数。(或△h=Sa-Sb^1.0，L—表示观测路线距离)(2)前后视距：W30m(3)前后视距差：W1.0m(4)前后视距累积差W3.0m(5)沉降观测点相对于后视点的髙差容差：W1.0mm(6)水准仪的精度不低于N2级别-5-7、沉降观测成果整理及计算要求原始数据要真实可靠，记录计算要符合施工测量规范的要求，依据正确，严谨有序，步步校核，结果有效的原则进行成果整理及计算。377O四、具体施测程序及步骤1、建立水准控制网根据工程的特点布局、现场的环境条件制订测量施测方案，由建设单位提供的水准控制点(或城市精密导线点)根据工程的测量施测方案和布网原则的要求建立水准控制网。要求：(1)一般髙层建筑物周...
