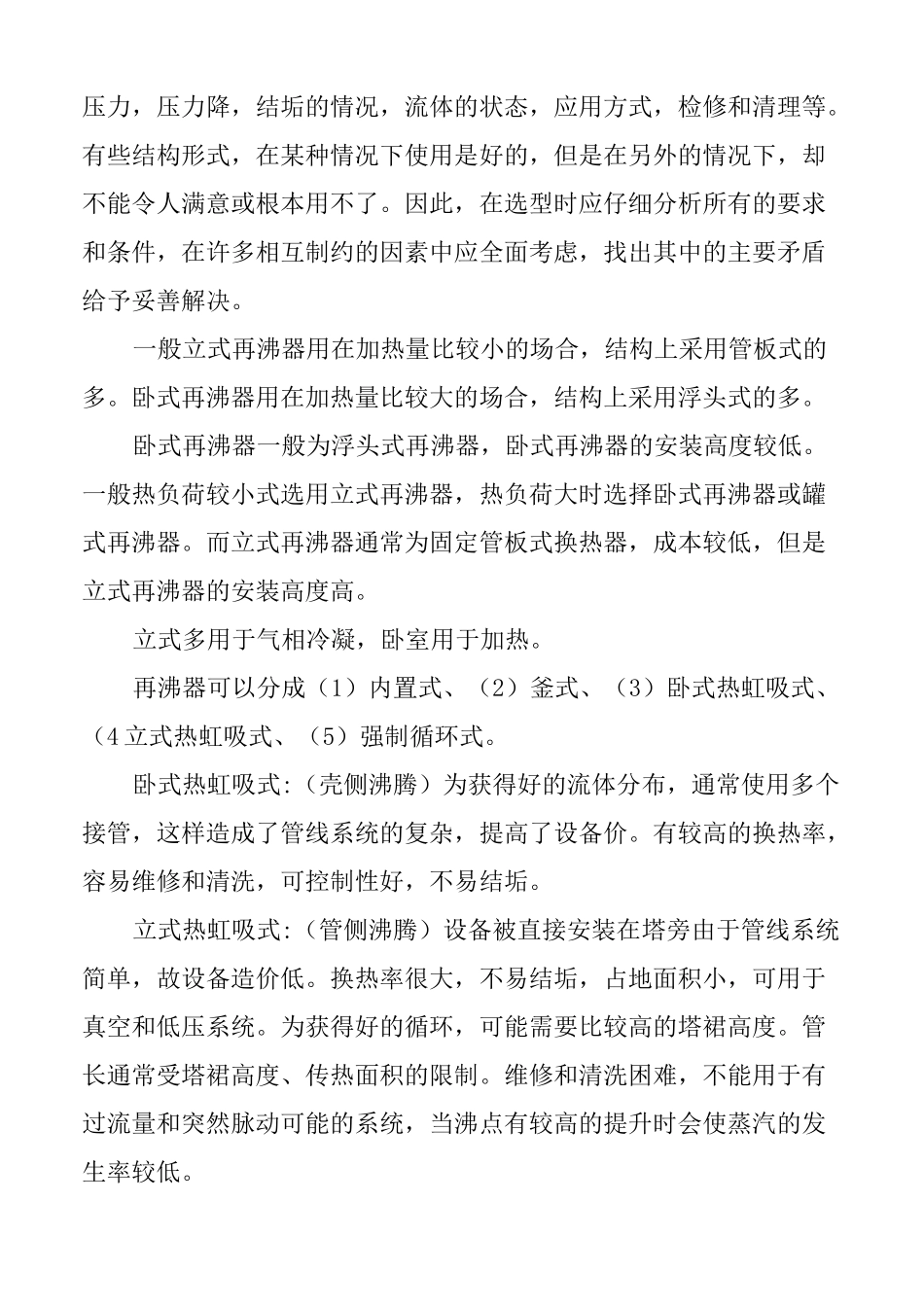

选型要求：1、换热器位置场地要求；2、液料的自动流动要求;3、气体（汽体）的流动性要求。选列管式换热器，立式或卧式根据工艺要求来。如果靠自流到塔就应该选立式。若有回流罐就选卧式。在换热器设计时，对于类别的选择是很重要的。类别选择要考虑的因素很多，一般应从换热器的工艺设计条件（压力、温度、许可压力降）、物料特性（传热性能、污垢系数、腐蚀性能）、可操作性（可操作空间）及经济性等因素综合考虑。在温度和压力都不高、物料干净但有腐蚀性、或者物料不能受铁离子污染而选用耐腐蚀高合金钢或有色金属制作的板式换热器较合理。在温度很低的深冷工况下，若物料很干净，选用板翅式换热器及可以充分利用其结构紧凑、传热效率高的特点，采用多流道物料进行热交换从而达到解决设备体积小冷量小的特殊矛盾。尽管板翅式换热器有许多优点，然而，在大型化工及石油化工装置中，管壳式换热器以其适应性强、制造简单、易于维修及生产成本低等特点，仍然占据绝对优势。管壳式换热器中固顶管板式换热器用的最多。浮头式换热器采用浮头结构，管程和壳程均可以抽出清洗，管束和壳体可以自由热膨胀但其换热管利用率低，结构复杂，设备投资高，仅在换热管的管壁温度与壳体的壁温差大、管程和壳程物料均易结构、需要经常清洗的场合选用。U型管式换热器仅有一块管板，管束可以自由热膨胀，但其换热管利用率低。常在管程物料干净、壳程物料易结构。或者，换热管的管壁温度与壳体的壁温差大而壳程设计压力又比较高的场合选用。换热器选型时，需要考虑的因素较多，如材料，温度，温度差，压力，压力降，结垢的情况，流体的状态，应用方式，检修和清理等。有些结构形式，在某种情况下使用是好的，但是在另外的情况下，却不能令人满意或根本用不了。因此，在选型时应仔细分析所有的要求和条件，在许多相互制约的因素中应全面考虑，找出其中的主要矛盾给予妥善解决。一般立式再沸器用在加热量比较小的场合，结构上采用管板式的多。卧式再沸器用在加热量比较大的场合，结构上采用浮头式的多。卧式再沸器一般为浮头式再沸器，卧式再沸器的安装高度较低。一般热负荷较小式选用立式再沸器，热负荷大时选择卧式再沸器或罐式再沸器。而立式再沸器通常为固定管板式换热器，成本较低，但是立式再沸器的安装高度高。立式多用于气相冷凝，卧室用于加热。再沸器可以分成（1）内置式、（2）釜式、（3）卧式热虹吸式、（4立式热虹吸式、（5）强制循环式。卧式热虹吸式:（壳侧沸腾）为获得好的流体分布，通常使用多个接管，这样造成了管线系统的复杂，提高了设备价。有较高的换热率，容易维修和清洗，可控制性好，不易结垢。立式热虹吸式:（管侧沸腾）设备被直接安装在塔旁由于管线系统简单，故设备造价低。换热率很大，不易结垢，占地面积小，可用于真空和低压系统。为获得好的循环，可能需要比较高的塔裙高度。管长通常受塔裙高度、传热面积的限制。维修和清洗困难，不能用于有过流量和突然脉动可能的系统，当沸点有较高的提升时会使蒸汽的发生率较低。卧式再沸器，为了避免在壳侧两相流动的流体气－液相分离，推荐使用G型壳体或H型壳体，而当使用E型壳体或J型壳体时，应选择横向流动，并尽量使管长与壳径之比等于5或小于5。立式再沸器，有两种形式的出口接管。（1）塔侧面与再沸器顶部相连型式，（2）塔和再沸器直接相连的型式。对纯组份的沸腾，（1）、（2）两种接管型式均可。而对混合物的沸腾，最好选用（1）形式的接管。热虹吸再沸器的循环是靠入口和出口管道之间的水力静压差来维持的。为了达到较高的循环率并且很好地控制它，应该减小管道中的压力降。这就需要慎重地选择管道直径、材料、布置方式、阀门、弯头及其它管件。立式或卧式热虹吸再沸器中，热介质为单相流时，逆流和平行流动都是可行的，应通过对温度差、循环率和传热性能的综合考虑来选择何种为最好。立式再沸器通常为固定管板式换热器，成本较低，但是立式再沸器的安装高度高。卧式再沸器一般为浮头式再沸器，卧式再沸器的安装高度较低。一般热负荷较小式选用立式再沸器，热负荷大时选择卧式再沸器或罐式再沸器。一般工业上使用的虹吸...
