【创新方案】2019版新课标物理一轮复习章末过关检测十交变电流传感器含答案VIP免费

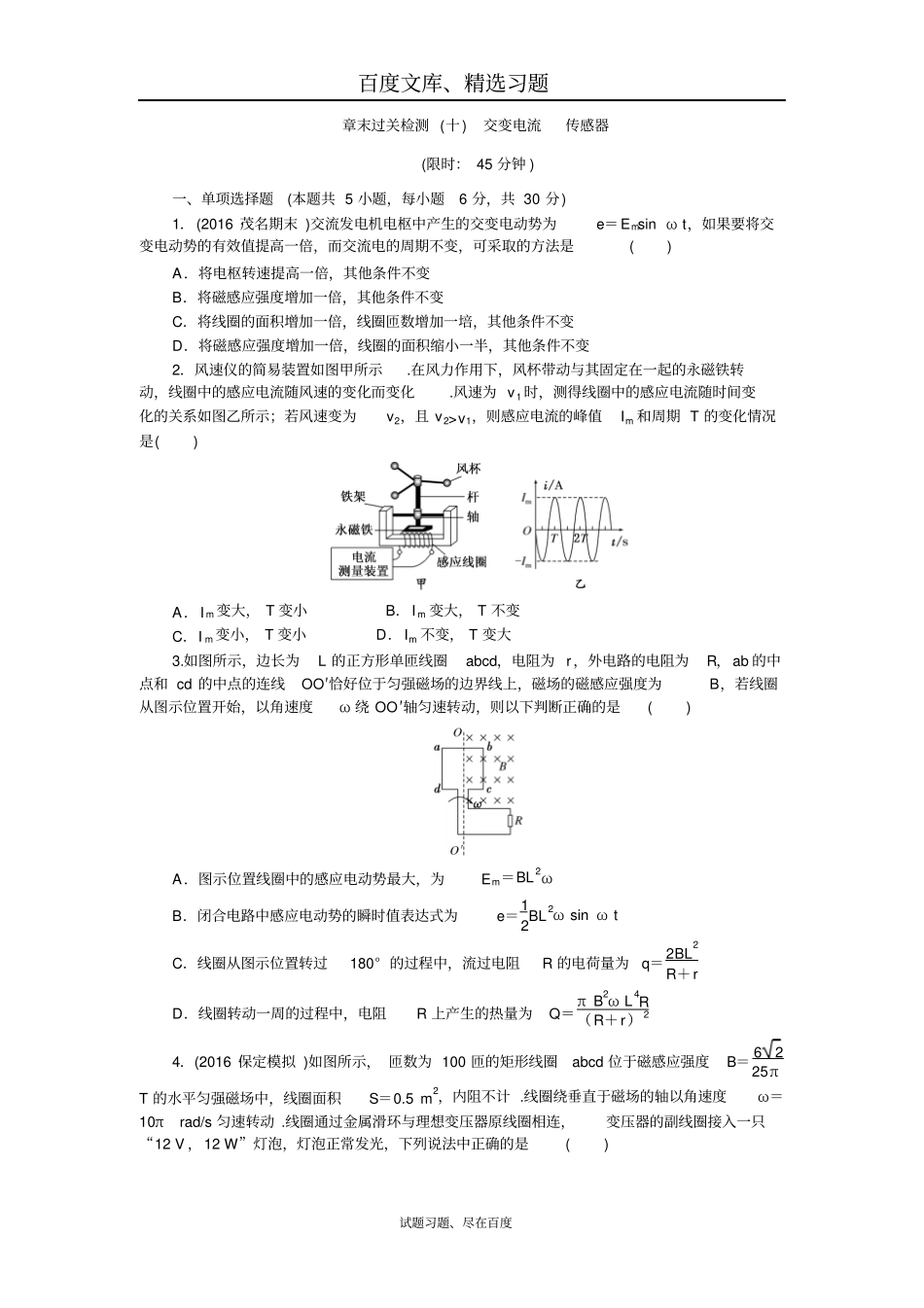

【创新方案】2019版新课标物理一轮复习章末过关检测十交变电流传感器含答案_第1页
1/8

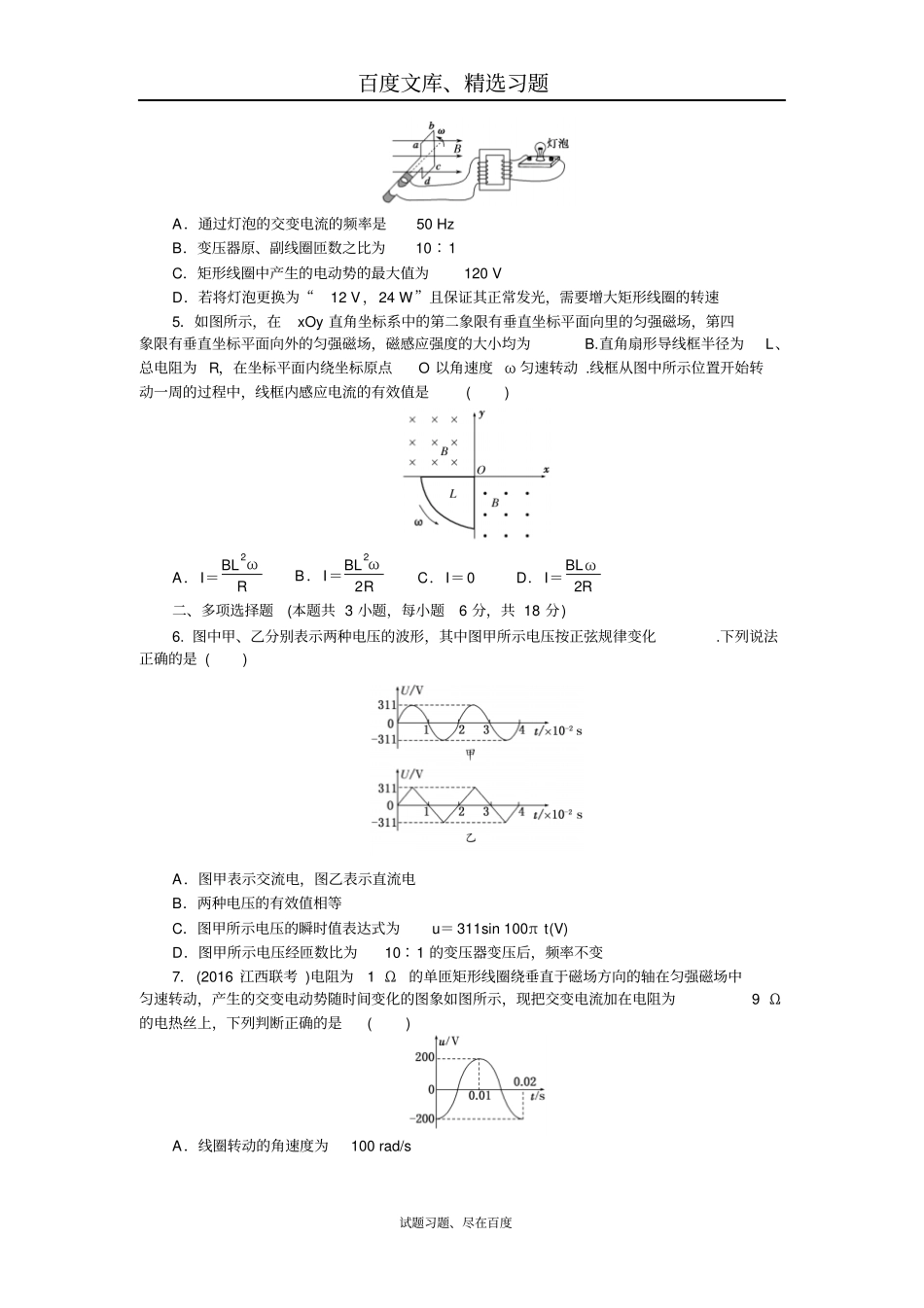

【创新方案】2019版新课标物理一轮复习章末过关检测十交变电流传感器含答案_第2页
2/8

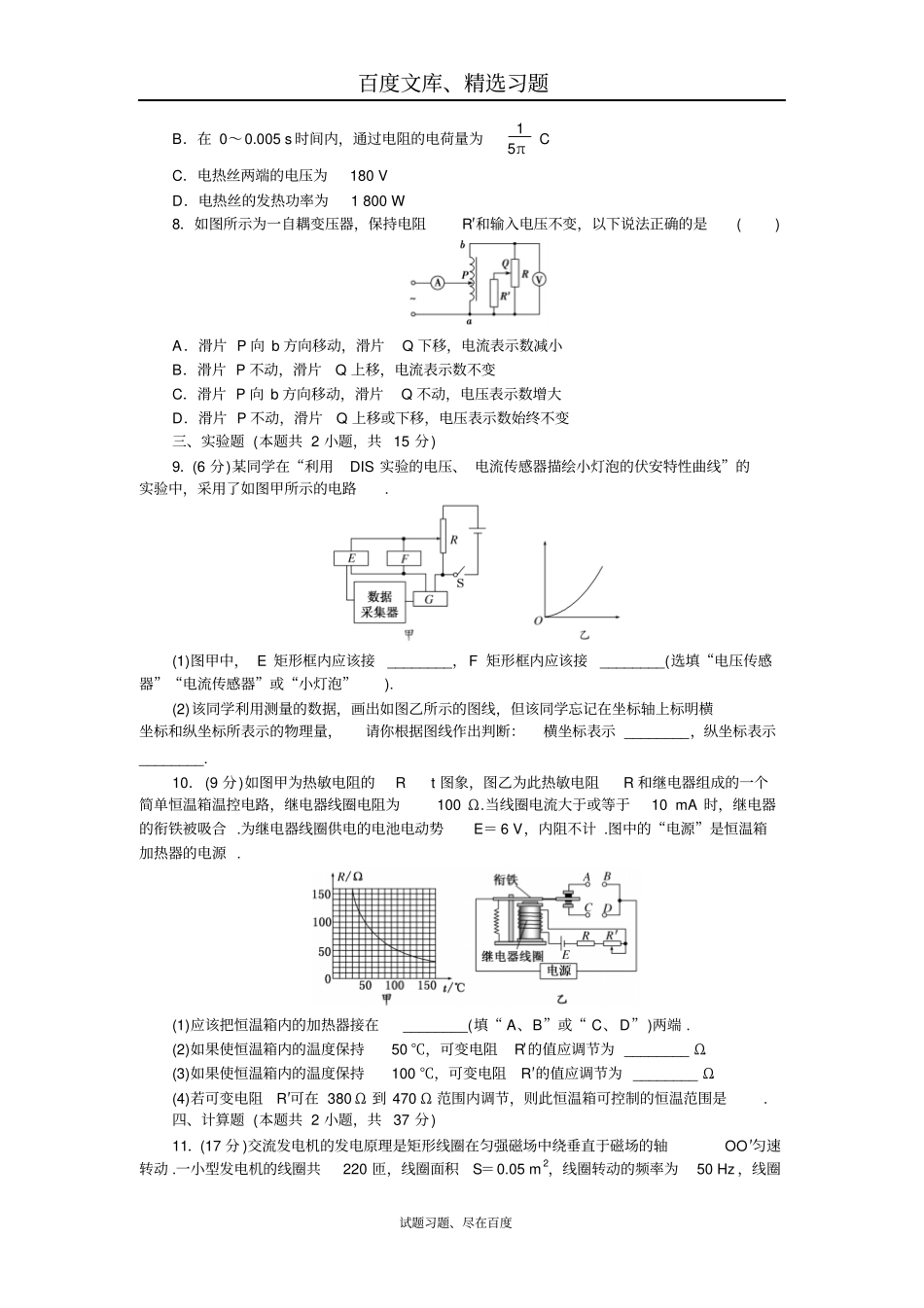

【创新方案】2019版新课标物理一轮复习章末过关检测十交变电流传感器含答案_第3页
3/8
百度文库、精选习题试题习题、尽在百度章末过关检测(十)交变电流传感器(限时:45分钟)一、单项选择题(本题共5小题,每小题6分,共30分)1.(2016·茂名期末)交流发电机电枢中产生的交变电动势为e=Emsinωt,如果要将交变电动势的有效值提高一倍,而交流电的周期不变,可采取的方法是()A.将电枢转速提高一倍,其他条件不变B.将磁感应强度增加一倍,其他条件不变C.将线圈的面积增加一倍,线圈匝数增加一培,其他条件不变D.将磁感应强度增加一倍,线圈的面积缩小一半,其他条件不变2.风速仪的简易装置如图甲所示.在风力作用下,风杯带动与其固定在一起的永磁铁转动,线圈中的感应电流随风速的变化而变化.风速为v1时,测得线圈中的感应电流随时间变化的关系如图乙所示;若风速变为v2,且v2>v1,则感应电流的峰值Im和周期T的变化情况是()A.Im变大,T变小B.Im变大,T不变C.Im变小,T变小D.Im不变,T变大3.如图所示,边长为L的正方形单匝线圈abcd,电阻为r,外电路的电阻为R,ab的中点和cd的中点的连线OO′恰好位于匀强磁场的边界线上,磁场的磁感应强度为B,若线圈从图示位置开始,以角速度ω绕OO′轴匀速转动,则以下判断正确的是()A.图示位置线圈中的感应电动势最大,为Em=BL2ωB.闭合电路中感应电动势的瞬时值表达式为e=12BL2ωsinωtC.线圈从图示位置转过180°的过程中,流过电阻R的电荷量为q=2BL2R+rD.线圈转动一周的过程中,电阻R上产生的热量为Q=πB2ωL4R(R+r)24.(2016·保定模拟)如图所示,匝数为100匝的矩形线圈abcd位于磁感应强度B=6225πT的水平匀强磁场中,线圈面积S=0.5m2,内阻不计.线圈绕垂直于磁场的轴以角速度ω=10πrad/s匀速转动.线圈通过金属滑环与理想变压器原线圈相连,变压器的副线圈接入一只“12V,12W”灯泡,灯泡正常发光,下列说法中正确的是()百度文库、精选习题试题习题、尽在百度A.通过灯泡的交变电流的频率是50HzB.变压器原、副线圈匝数之比为10∶1C.矩形线圈中产生的电动势的最大值为120VD.若将灯泡更换为“12V,24W”且保证其正常发光,需要增大矩形线圈的转速5.如图所示,在xOy直角坐标系中的第二象限有垂直坐标平面向里的匀强磁场,第四象限有垂直坐标平面向外的匀强磁场,磁感应强度的大小均为B.直角扇形导线框半径为L、总电阻为R,在坐标平面内绕坐标原点O以角速度ω匀速转动.线框从图中所示位置开始转动一周的过程中,线框内感应电流的有效值是()A.I=BL2ωRB.I=BL2ω2RC.I=0D.I=BLω2R二、多项选择题(本题共3小题,每小题6分,共18分)6.图中甲、乙分别表示两种电压的波形,其中图甲所示电压按正弦规律变化.下列说法正确的是()A.图甲表示交流电,图乙表示直流电B.两种电压的有效值相等C.图甲所示电压的瞬时值表达式为u=311sin100πt(V)D.图甲所示电压经匝数比为10∶1的变压器变压后,频率不变7.(2016·江西联考)电阻为1Ω的单匝矩形线圈绕垂直于磁场方向的轴在匀强磁场中匀速转动,产生的交变电动势随时间变化的图象如图所示,现把交变电流加在电阻为9Ω的电热丝上,下列判断正确的是()A.线圈转动的角速度为100rad/s百度文库、精选习题试题习题、尽在百度B.在0~0.005s时间内,通过电阻的电荷量为15πCC.电热丝两端的电压为180VD.电热丝的发热功率为1800W8.如图所示为一自耦变压器,保持电阻R′和输入电压不变,以下说法正确的是()A.滑片P向b方向移动,滑片Q下移,电流表示数减小B.滑片P不动,滑片Q上移,电流表示数不变C.滑片P向b方向移动,滑片Q不动,电压表示数增大D.滑片P不动,滑片Q上移或下移,电压表示数始终不变三、实验题(本题共2小题,共15分)9.(6分)某同学在“利用DIS实验的电压、电流传感器描绘小灯泡的伏安特性曲线”的实验中,采用了如图甲所示的电路.(1)图甲中,E矩形框内应该接________,F矩形框内应该接________(选填“电压传感器”“电流传感器”或“小灯泡”).(2)该同学利用测量的数据,画出如图乙所示的图线,但该同学忘记在坐标轴上标明横坐标和纵坐标所表示的物理量,请你根据图线作出判断:横坐标表示________,纵坐标表示________.10.(9分)如图甲为热敏电阻的Rt...
