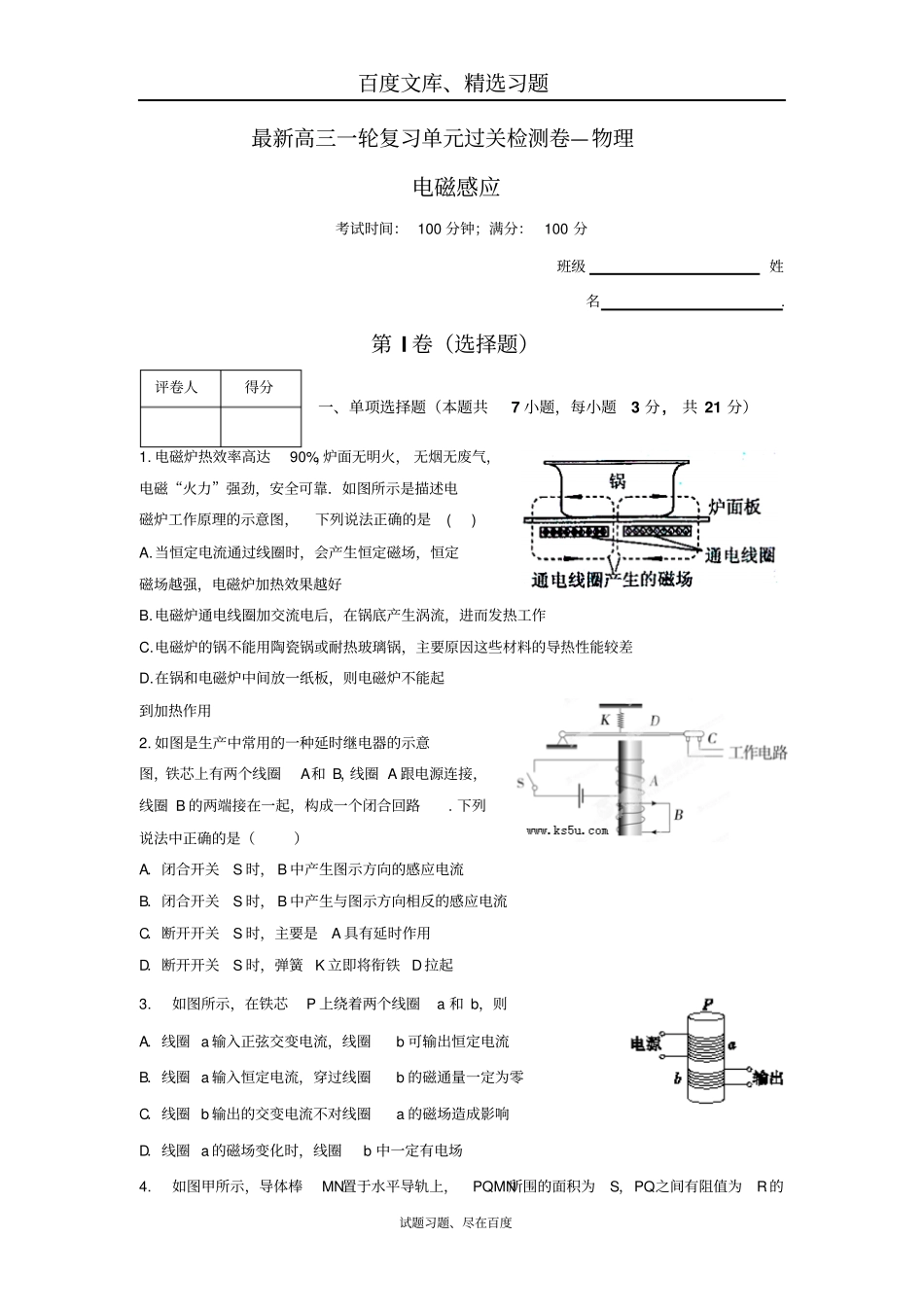

百度文库、精选习题试题习题、尽在百度最新高三一轮复习单元过关检测卷—物理电磁感应考试时间：100分钟；满分：100分班级姓名.第I卷（选择题）评卷人得分一、单项选择题（本题共7小题，每小题3分,共21分）1.电磁炉热效率高达90%，炉面无明火，无烟无废气，电磁“火力”强劲，安全可靠．如图所示是描述电磁炉工作原理的示意图，下列说法正确的是()A.当恒定电流通过线圈时，会产生恒定磁场，恒定磁场越强，电磁炉加热效果越好B.电磁炉通电线圈加交流电后，在锅底产生涡流，进而发热工作C.电磁炉的锅不能用陶瓷锅或耐热玻璃锅，主要原因这些材料的导热性能较差D.在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用2.如图是生产中常用的一种延时继电器的示意图，铁芯上有两个线圈A和B，线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合回路.下列说法中正确的是（）A．闭合开关S时，B中产生图示方向的感应电流B．闭合开关S时，B中产生与图示方向相反的感应电流C．断开开关S时，主要是A具有延时作用D．断开开关S时，弹簧K立即将衔铁D拉起3.如图所示，在铁芯P上绕着两个线圈a和b，则A．线圈a输入正弦交变电流，线圈b可输出恒定电流B．线圈a输入恒定电流，穿过线圈b的磁通量一定为零C．线圈b输出的交变电流不对线圈a的磁场造成影响D．线圈a的磁场变化时，线圈b中一定有电场4.如图甲所示，导体棒MN置于水平导轨上，PQMN所围的面积为S，PQ之间有阻值为R的百度文库、精选习题试题习题、尽在百度电阻，不计导轨和导体棒的电阻.导轨所在区域内存在沿竖直方向的匀强磁场，规定磁场方向竖直向上为正，在0～02t时间内磁感应强度的变化情况如图乙所示，导体棒MN始终处于静止状态.下列说法正确的是A.在0～0t和0t～02t时间内，导体棒受到的导轨的摩擦力方向相同B.在0～0t内，通过导体棒的电流方向为N到MC.在0t～02t内，通过电阻R的电流大小为00SBRtD.在0～02t时间内，通过电阻R的电荷量为02SBR5.长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如右图所示.在0～2T时间内，直导线中电流向上.则A．在0～2T时间内，感应电流方向为顺时针，线框受安培力的合力方向向左B．在0～2T时间内，感应电流方向为顺时针，线框受安培力的合力方向向右C．在2T～T时间内，感应电流方向为逆时针，线框受安培力的合力方向向右D．在2T～T时间内，感应电流方向为逆时针，线框受安培力的合力方向向左百度文库、精选习题试题习题、尽在百度6.如图1所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B随时间t的变化规律如图2所示.用I表示线圈中的感应电流，取顺时针方向的电流为正.则图3中的I-t图像正确的是7.如图所示，甲为某闭合线圈内磁通量φ随时间t变化的函数图像，乙为某特殊电阻R的伏安特性曲线.已知两图像具有相似性，即OA段为曲线，AB段为平行于横轴的直线.则下列说法正确的是A．甲图OA段表示线圈的感应电动势在O～ti时间内随时间推移而逐渐增大B．乙图OA段表示电阻R的阻值在0～J-范围内随电流的增大而逐渐增大C．甲图AB段表示线圈的感应电动势为零D．乙图AB段表示电阻R的阻值为零8.如图所示，相距为L的两足够长平行金属导轨固定在水平面上，整个空间存在垂直导轨平面向下的匀强磁场，磁感应强度为B导轨上静止有质量为m，电阻为R的两根相同的金属棒ab、cd，与导轨构成闭合回路．金属棒cd左侧导轨粗糙右侧光滑．现用一沿导轨方向的恒F，水平向右拉金属棒cd，当金属棒cd运动距离为S时速度达到最大，金属棒ab与导轨间的摩擦力也刚好达最大静摩擦力．在此过程中，下列叙述正确的是A．金属棒cd的最大速度为B．金属棒ab上的电流方向是由a向b百度文库、精选习题试题习题、尽在百度C．整个回路中产生的热量为D．金属棒ab与导轨之间的最大静摩擦力为F9.一个闭合回路由两部分组成，如图所示，右侧是电阻为r的圆形导线；置于方向竖直向上，大小均匀变化的磁场B1中，左侧是光滑的倾角为θ的平行导轨，宽度为d，其电阻不计．磁感应强度为B2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m、电阻为R的导体棒此时恰好能静止在导轨上，分析下述...
