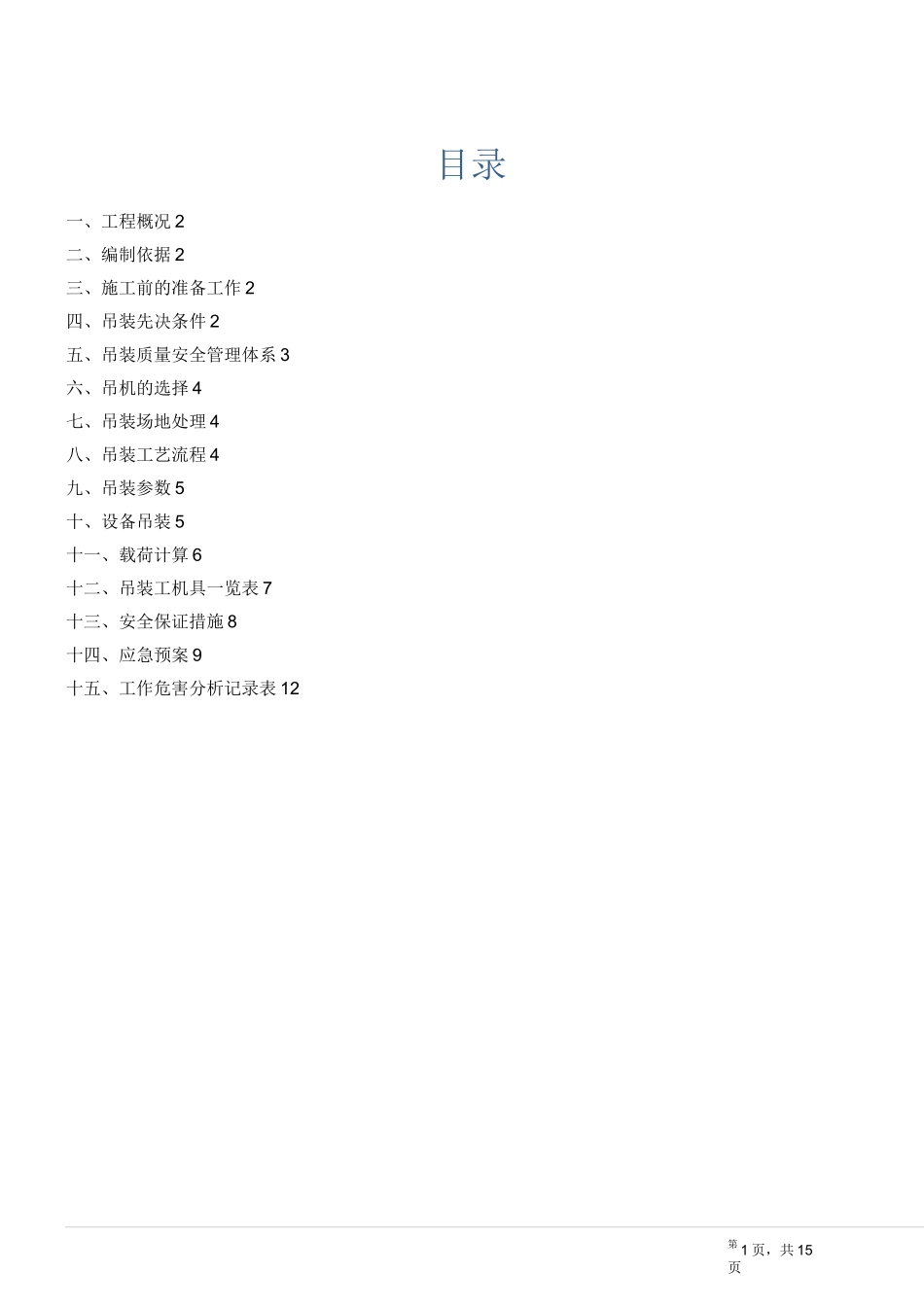

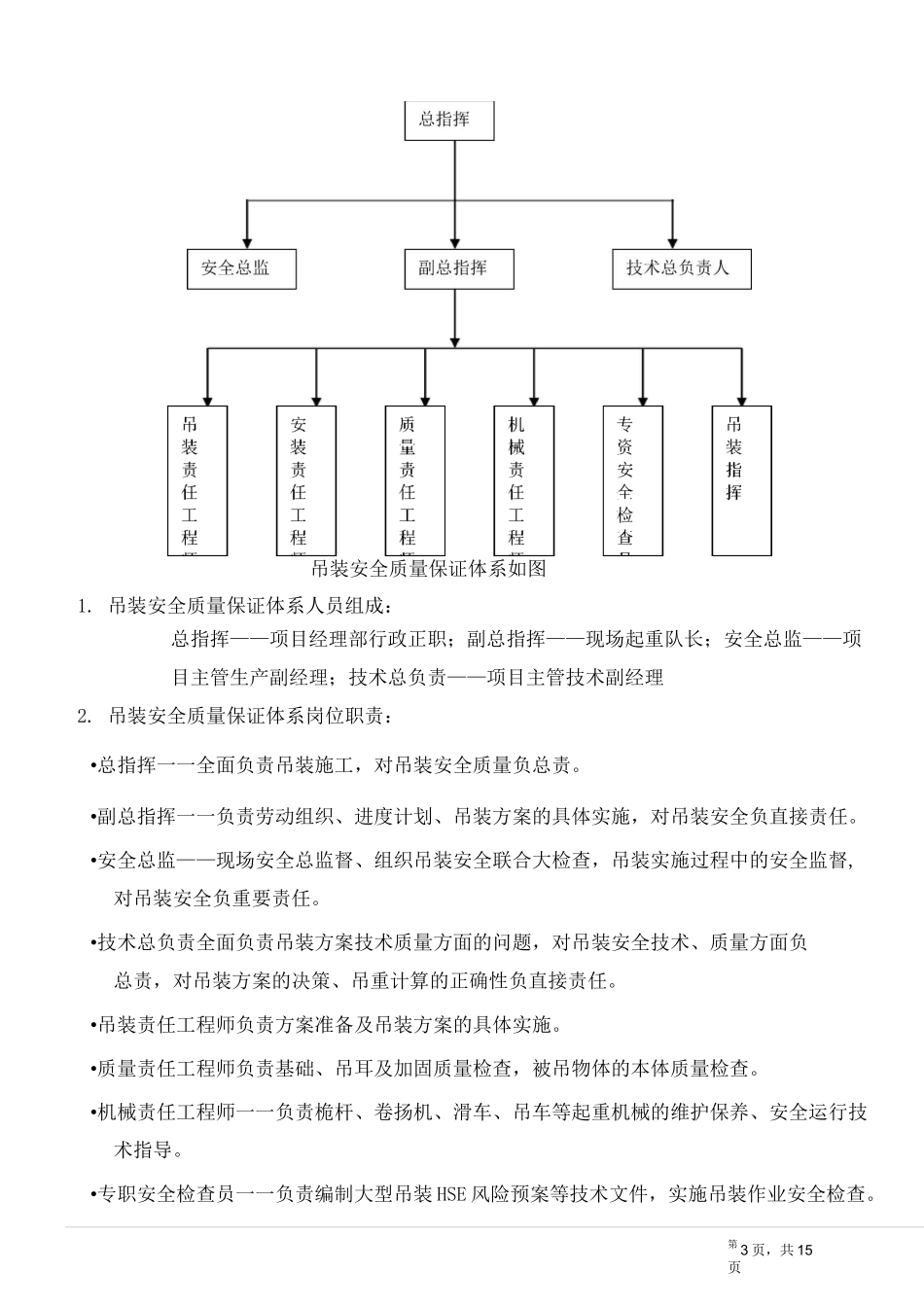

第1页，共15页目录一、工程概况2二、编制依据2三、施工前的准备工作2四、吊装先决条件2五、吊装质量安全管理体系3六、吊机的选择4七、吊装场地处理4八、吊装工艺流程4九、吊装参数5十、设备吊装5十一、载荷计算6十二、吊装工机具一览表7十三、安全保证措施8十四、应急预案9十五、工作危害分析记录表123.实用五金用册》第六4.****“大件吊装管理规WHYT-M-D05－013－5.钢结构工程施工质量验收规GB50205-6.化工工程建设起重施工规HGJ201-第2页，共15页7.起重工操作规SYB48.石油化工施工安全技术规SH3505-9.大型设备吊装工程施工工艺标SH/T3515-10.工程建设安装工程起重施工规HG20201-2000、工程概况本方案是为****************工程而编制的。根据图纸、技术文件资料，结合现场情况147~148轴过马路桁架需使用150吨吊车进行吊装，桁架参数见下表。序号名称规格（mm）重量（t）数量安装标咼1过马路桁架6400*2500*2700024.51榀7.000二、编制依据1.设计单位提供的工程施工平面图、桁架参数及相关资料2.各类型吊机性能表；三、施工前的准备工作1.建立健全的施工组织机构。2.施工前熟悉桁架安装资料，编制能够满足安装，可靠的吊装方案，并经有关部门审核、批准。3.吊装之前应做好桁架的基座检查工作；4.施工人员配备齐全，凡参加设备吊装的施工人员，在施工前必须接受施工技术及安全交底，熟悉吊装方案、操作工序及现场情况。5.在安装吊装之前，完成基座复测工作，准确核实安装标高与安装方位，做好安装前的技术、质量、安全交底工作，一确保吊装安装工作顺利进行和完成。6.吊装前办理好临时占道手续，并安排专人值守。四、吊装先决条件1.钢结构立柱，桁架支座检查验收完毕，其偏差应在标准规定的范围内2.桁架本体的制造偏差应在标准规定的范围内。3.参加施工的工作人员必须是具有相关合格资质证书的司机及起重工，焊工应具有相关工种的合格资质证书，所有参加施工的工作人员应对本程序及相关的图纸，规范有深入的了解4.对临时建筑、照明、电源、消防设施、施工设备、主要材料和机具及劳动力等按施工方案要求执行并做出合理安排。5.由技术人员做出专项吊装方案，经审核合格，方可采用此技术方案。6.吊装地点及附近的建筑材料、泥土、杂物等，应清除干净。五、吊装质量安全管理体系第3页，共15页吊装安全质量保证体系如图1.吊装安全质量保证体系人员组成：总指挥——项目经理部行政正职；副总指挥——现场起重队长；安全总监——项目主管生产副经理；技术总负责——项目主管技术副经理2.吊装安全质量保证体系岗位职责：•总指挥一一全面负责吊装施工，对吊装安全质量负总责。•副总指挥一一负责劳动组织、进度计划、吊装方案的具体实施，对吊装安全负直接责任。•安全总监——现场安全总监督、组织吊装安全联合大检查，吊装实施过程中的安全监督,对吊装安全负重要责任。•技术总负责全面负责吊装方案技术质量方面的问题，对吊装安全技术、质量方面负总责，对吊装方案的决策、吊重计算的正确性负直接责任。•吊装责任工程师负责方案准备及吊装方案的具体实施。•质量责任工程师负责基础、吊耳及加固质量检查，被吊物体的本体质量检查。•机械责任工程师一一负责桅杆、卷扬机、滑车、吊车等起重机械的维护保养、安全运行技术指导。•专职安全检查员一一负责编制大型吊装HSE风险预案等技术文件，实施吊装作业安全检查。第4页，共15页•吊装指挥一一负责试吊和正式吊装信号指挥。六、吊机的选择选用150吨汽车吊吊装（吊机性能参数见附件一）。七、吊装场地处理根据150吨吊机自重约65吨、超起配重85吨、桁架自重24.5吨，安全系数取1.2，得出吊机对地面的压力为131.4吨，为不对地面造成破坏，吊车承载面积不小于15m2,并在吊装时对地面铺设垫板保护后进行吊装。八、吊装工艺流程1r土建牛腿支撑面验收„1吊车就位A钢桁架吊点检查九、十、1.吊机的站第5页，共15页场地清理及平整吊装机扌械及吊具检查钢桁架试吊钢桁架就位吊装参数安装标咼桁架自重吊装载荷起吊咼度设备安装位置7.0米24.5吨27.3吨10.2米钢柱牛腿采用吊车吊车工况工作半径吊车臂长额定起吊重量150吨85t配重10米25米35.6吨设备吊装•吊机...
