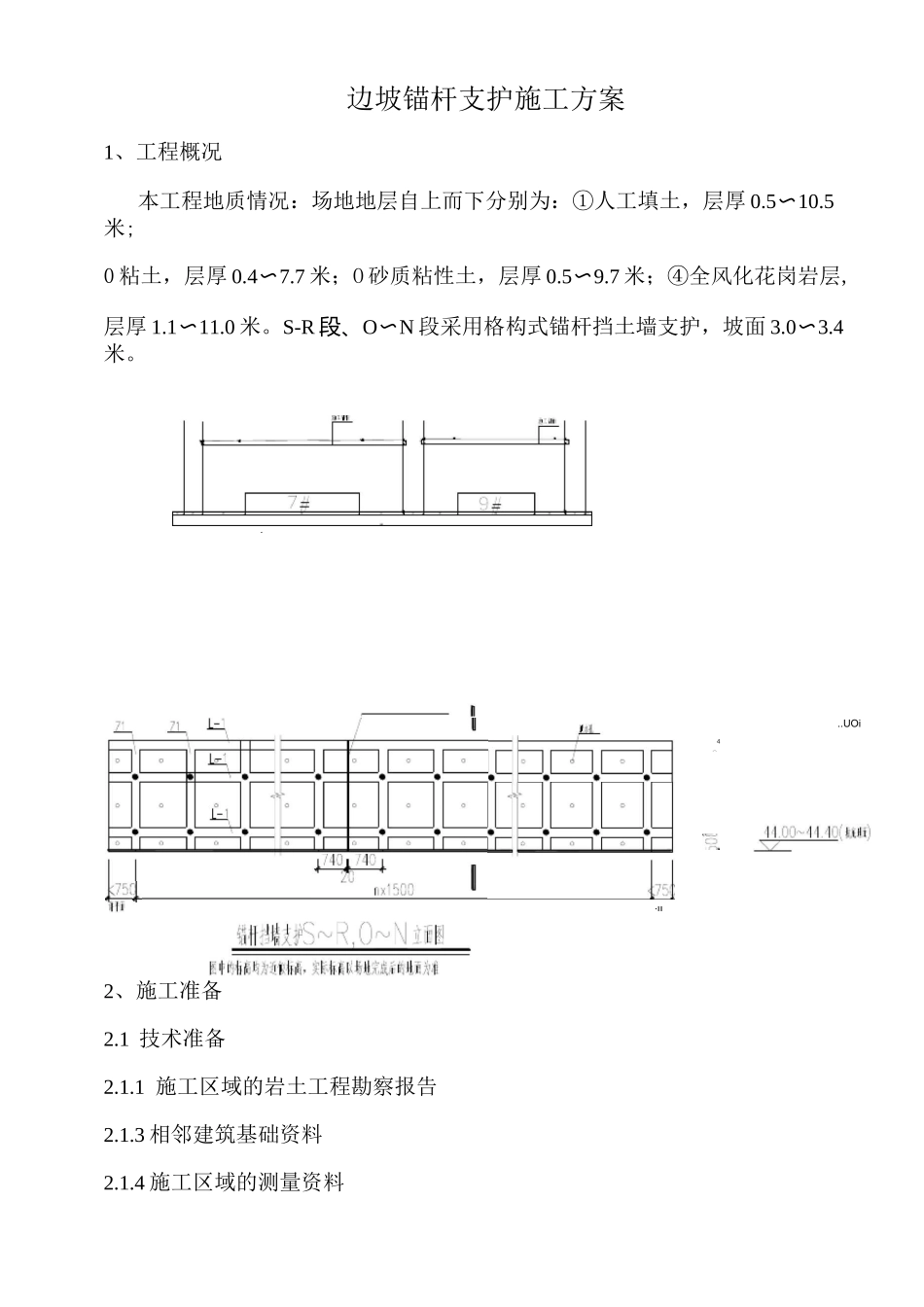

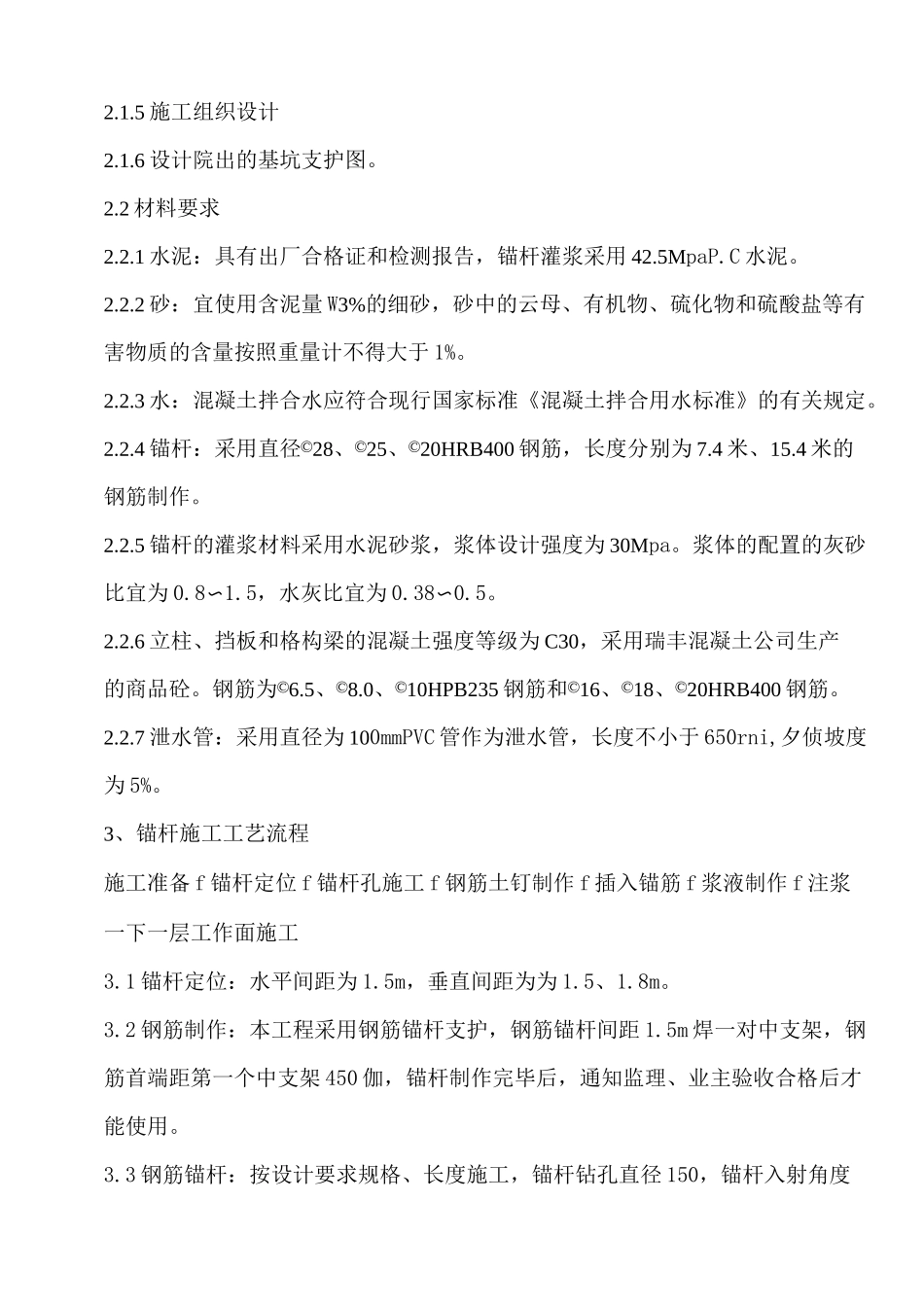

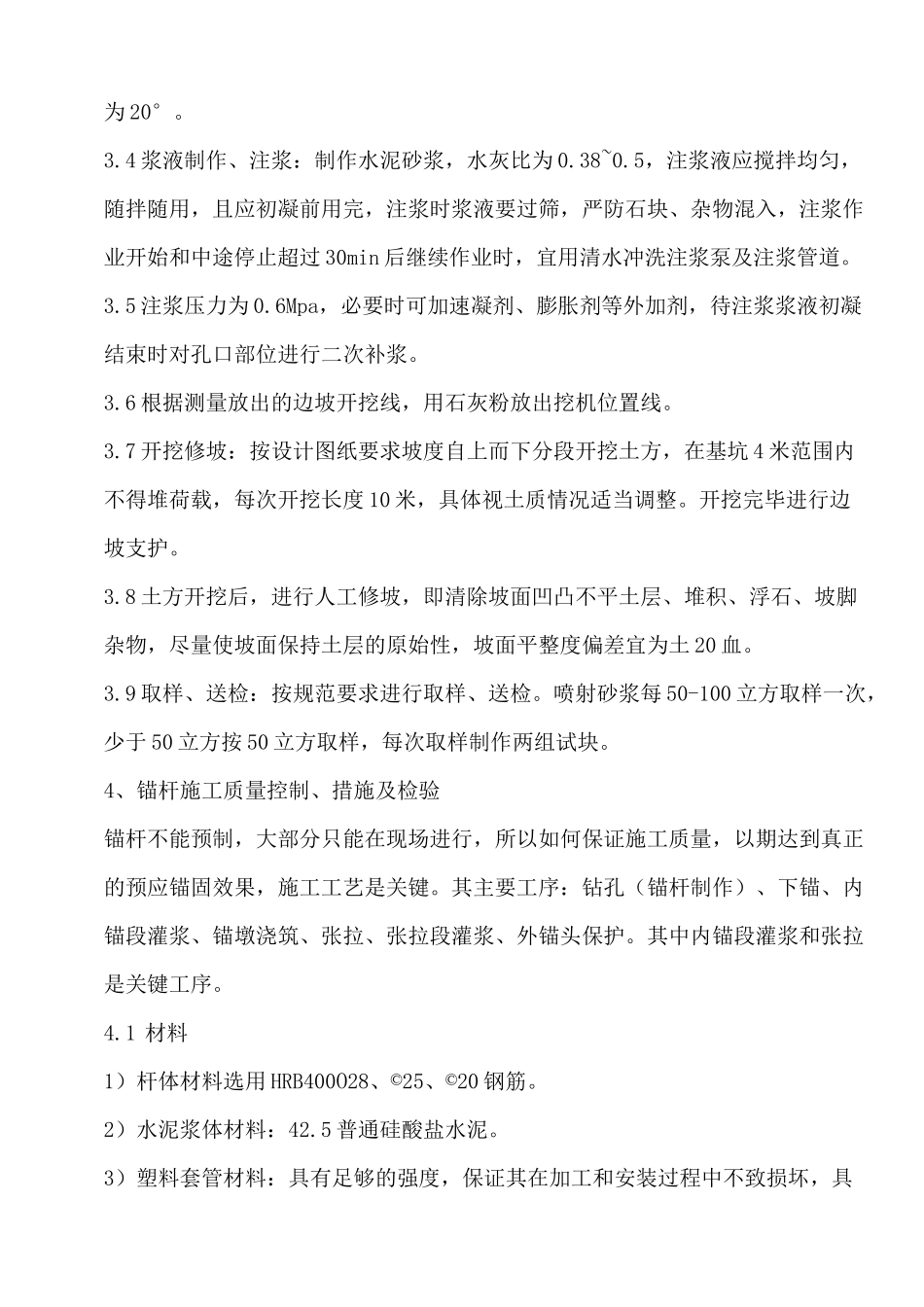

..UOi:lI边坡锚杆支护施工方案1、工程概况本工程地质情况：场地地层自上而下分别为：①人工填土，层厚0.5〜10.5米;0粘土，层厚0.4〜7.7米；O砂质粘性土，层厚0.5〜9.7米；④全风化花岗岩层,层厚1.1〜11.0米。S-R段、O〜N段采用格构式锚杆挡土墙支护，坡面3.0〜3.4米。2、施工准备2.1技术准备2.1.1施工区域的岩土工程勘察报告2.1.3相邻建筑基础资料2.1.4施工区域的测量资料14O2.1.5施工组织设计2.1.6设计院出的基坑支护图。2.2材料要求2.2.1水泥：具有出厂合格证和检测报告，锚杆灌浆采用42.5MpaP.C水泥。2.2.2砂：宜使用含泥量W3%的细砂，砂中的云母、有机物、硫化物和硫酸盐等有害物质的含量按照重量计不得大于1%。2.2.3水：混凝土拌合水应符合现行国家标准《混凝土拌合用水标准》的有关规定。2.2.4锚杆：采用直径©28、©25、©20HRB400钢筋，长度分别为7.4米、15.4米的钢筋制作。2.2.5锚杆的灌浆材料采用水泥砂浆，浆体设计强度为30Mpa。浆体的配置的灰砂比宜为0.8〜1.5，水灰比宜为0.38〜0.5。2.2.6立柱、挡板和格构梁的混凝土强度等级为C30，采用瑞丰混凝土公司生产的商品砼。钢筋为©6.5、©8.0、©10HPB235钢筋和©16、©18、©20HRB400钢筋。2.2.7泄水管：采用直径为100mmPVC管作为泄水管，长度不小于650rni,夕侦坡度为5%。3、锚杆施工工艺流程施工准备f锚杆定位f锚杆孔施工f钢筋土钉制作f插入锚筋f浆液制作f注浆一下一层工作面施工3.1锚杆定位：水平间距为1.5m，垂直间距为为1.5、1.8m。3.2钢筋制作：本工程采用钢筋锚杆支护，钢筋锚杆间距1.5m焊一对中支架，钢筋首端距第一个中支架450伽，锚杆制作完毕后，通知监理、业主验收合格后才能使用。3.3钢筋锚杆：按设计要求规格、长度施工，锚杆钻孔直径150，锚杆入射角度为20°。3.4浆液制作、注浆：制作水泥砂浆，水灰比为0.38~0.5，注浆液应搅拌均匀，随拌随用，且应初凝前用完，注浆时浆液要过筛，严防石块、杂物混入，注浆作业开始和中途停止超过30min后继续作业时，宜用清水冲洗注浆泵及注浆管道。3.5注浆压力为0.6Mpa，必要时可加速凝剂、膨胀剂等外加剂，待注浆浆液初凝结束时对孔口部位进行二次补浆。3.6根据测量放出的边坡开挖线，用石灰粉放出挖机位置线。3.7开挖修坡：按设计图纸要求坡度自上而下分段开挖土方，在基坑4米范围内不得堆荷载，每次开挖长度10米，具体视土质情况适当调整。开挖完毕进行边坡支护。3.8土方开挖后，进行人工修坡，即清除坡面凹凸不平土层、堆积、浮石、坡脚杂物，尽量使坡面保持土层的原始性，坡面平整度偏差宜为土20血。3.9取样、送检：按规范要求进行取样、送检。喷射砂浆每50-100立方取样一次，少于50立方按50立方取样，每次取样制作两组试块。4、锚杆施工质量控制、措施及检验锚杆不能预制，大部分只能在现场进行，所以如何保证施工质量，以期达到真正的预应锚固效果，施工工艺是关键。其主要工序：钻孔（锚杆制作）、下锚、内锚段灌浆、锚墩浇筑、张拉、张拉段灌浆、外锚头保护。其中内锚段灌浆和张拉是关键工序。4.1材料1）杆体材料选用HRB400O28、©25、©20钢筋。2）水泥浆体材料：42.5普通硅酸盐水泥。3）塑料套管材料：具有足够的强度，保证其在加工和安装过程中不致损坏，具有抗水性和化学稳定性，与水泥砂浆和防腐剂接触无不良反应。4）隔离架应由钢、塑料或其它杆体无害的材料制作，不得使用木质隔离架。5）防腐材料：在锚杆服务年限内，应保持其耐久性，在规定的工作温度内或张拉过程中不开裂、变脆或成为流体，不得与相邻材料发生不良反应，应保持其化学稳定性和防水性，不得对锚杆自由段的变形产生任何限制。4.1.2主要条件1）在锚杆施工前，应根据设计要求、土层条件和坏境条件，合理选则施工设备、器具和工艺方法。2）根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。3）施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。4）工程锚杆施工前，宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，考核施工工艺和施工设备的适应性。4.2操作工艺4.2.1钻孔1）钻孔前，根据设计要求和土...
