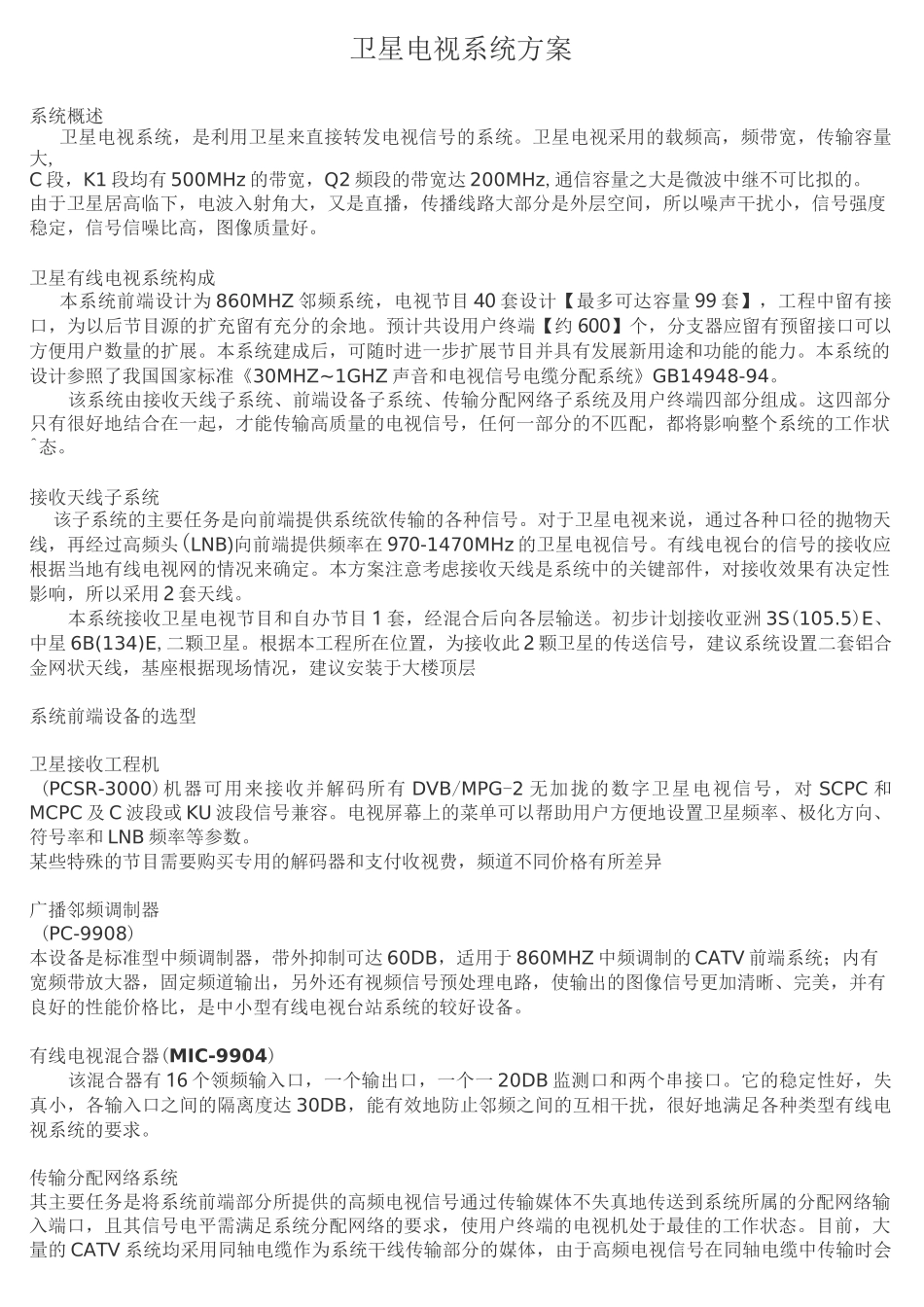

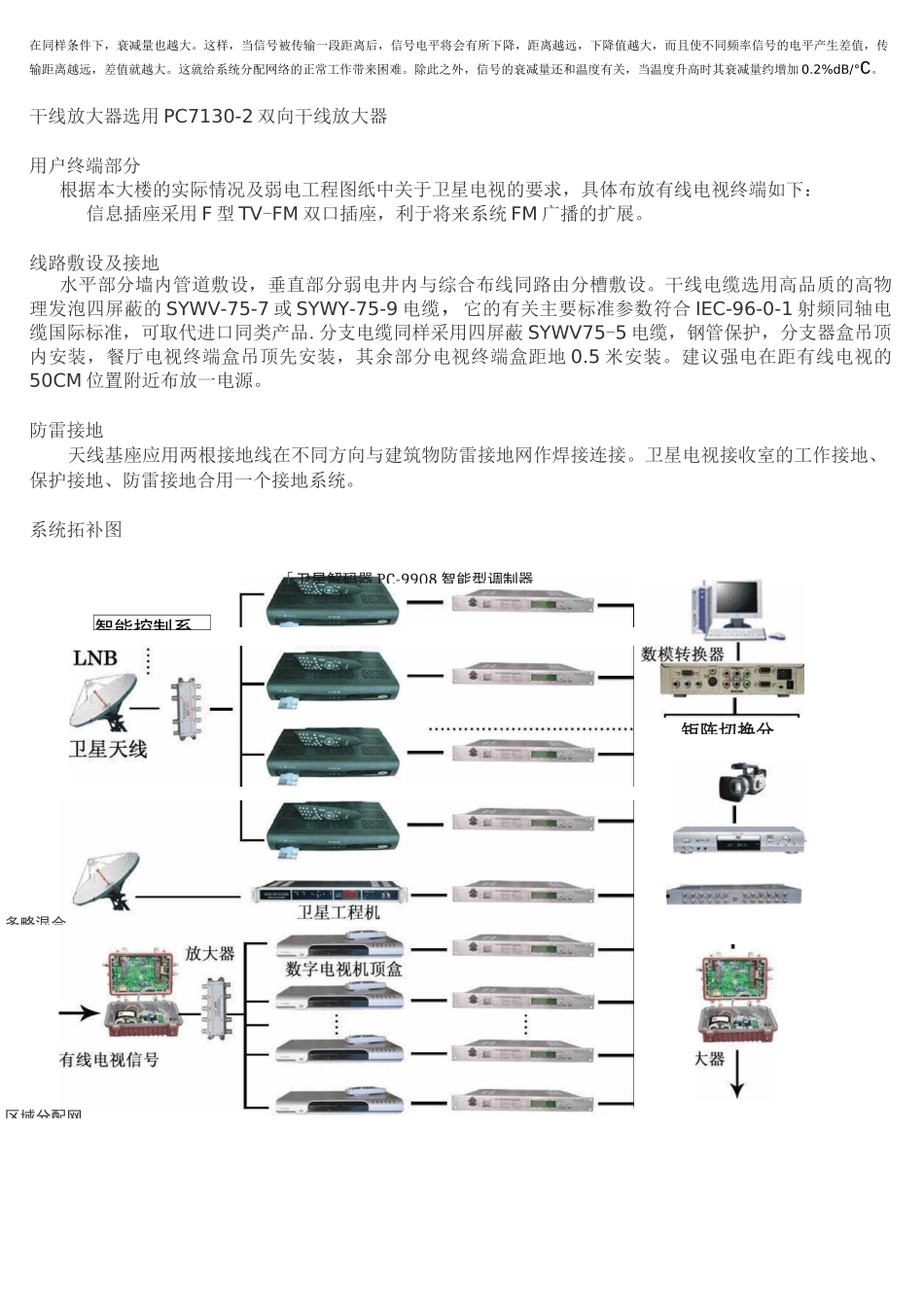

卫星电视系统方案系统概述卫星电视系统，是利用卫星来直接转发电视信号的系统。卫星电视采用的载频高，频带宽，传输容量大,C段，K1段均有500MHz的带宽，Q2频段的带宽达200MHz,通信容量之大是微波中继不可比拟的。由于卫星居高临下，电波入射角大，又是直播，传播线路大部分是外层空间，所以噪声干扰小，信号强度稳定，信号信噪比高，图像质量好。卫星有线电视系统构成本系统前端设计为860MHZ邻频系统，电视节目40套设计【最多可达容量99套】，工程中留有接口，为以后节目源的扩充留有充分的余地。预计共设用户终端【约600】个，分支器应留有预留接口可以方便用户数量的扩展。本系统建成后，可随时进一步扩展节目并具有发展新用途和功能的能力。本系统的设计参照了我国国家标准《30MHZ~1GHZ声音和电视信号电缆分配系统》GB14948-94。该系统由接收天线子系统、前端设备子系统、传输分配网络子系统及用户终端四部分组成。这四部分只有很好地结合在一起，才能传输高质量的电视信号，任何一部分的不匹配，都将影响整个系统的工作状^态。接收天线子系统该子系统的主要任务是向前端提供系统欲传输的各种信号。对于卫星电视来说，通过各种口径的抛物天线，再经过高频头(LNB)向前端提供频率在970-1470MHz的卫星电视信号。有线电视台的信号的接收应根据当地有线电视网的情况来确定。本方案注意考虑接收天线是系统中的关键部件，对接收效果有决定性影响，所以采用2套天线。本系统接收卫星电视节目和自办节目1套，经混合后向各层输送。初步计划接收亚洲3S(105.5)E、中星6B(134)E,二颗卫星。根据本工程所在位置，为接收此2颗卫星的传送信号，建议系统设置二套铝合金网状天线，基座根据现场情况，建议安装于大楼顶层系统前端设备的选型卫星接收工程机(PCSR-3000)机器可用来接收并解码所有DVB/MPG-2无加拢的数字卫星电视信号，对SCPC和MCPC及C波段或KU波段信号兼容。电视屏幕上的菜单可以帮助用户方便地设置卫星频率、极化方向、符号率和LNB频率等参数。某些特殊的节目需要购买专用的解码器和支付收视费，频道不同价格有所差异广播邻频调制器(PC-9908)本设备是标准型中频调制器，带外抑制可达60DB，适用于860MHZ中频调制的CATV前端系统；内有宽频带放大器，固定频道输出，另外还有视频信号预处理电路，使输出的图像信号更加清晰、完美，并有良好的性能价格比，是中小型有线电视台站系统的较好设备。有线电视混合器(MIC-9904)该混合器有16个领频输入口，一个输出口，一个一20DB监测口和两个串接口。它的稳定性好，失真小，各输入口之间的隔离度达30DB，能有效地防止邻频之间的互相干扰，很好地满足各种类型有线电视系统的要求。传输分配网络系统其主要任务是将系统前端部分所提供的高频电视信号通过传输媒体不失真地传送到系统所属的分配网络输入端口，且其信号电平需满足系统分配网络的要求，使用户终端的电视机处于最佳的工作状态。目前，大量的CATV系统均采用同轴电缆作为系统干线传输部分的媒体，由于高频电视信号在同轴电缆中传输时会产生衰减，其衰减量除了决定于同轴电缆的结构和材料外，还与信号本身的频率有关，频率越高的信号智能控制系在同样条件下，衰减量也越大。这样，当信号被传输一段距离后，信号电平将会有所下降，距离越远，下降值越大，而且使不同频率信号的电平产生差值，传输距离越远，差值就越大。这就给系统分配网络的正常工作带来困难。除此之外，信号的衰减量还和温度有关，当温度升高时其衰减量约增加0.2%dB/°C。干线放大器选用PC7130-2双向干线放大器用户终端部分根据本大楼的实际情况及弱电工程图纸中关于卫星电视的要求，具体布放有线电视终端如下：信息插座采用F型TV-FM双口插座，利于将来系统FM广播的扩展。线路敷设及接地水平部分墙内管道敷设，垂直部分弱电井内与综合布线同路由分槽敷设。干线电缆选用高品质的高物理发泡四屏蔽的SYWV-75-7或SYWY-75-9电缆，它的有关主要标准参数符合IEC-96-0-1射频同轴电缆国际标准，可取代进口同类产品.分支电缆同样采用四屏蔽SYWV75-5电缆，钢管保护，分支器盒吊顶内安装，餐厅电视终端盒吊顶先安装，其余部分电视终端盒距地0...
