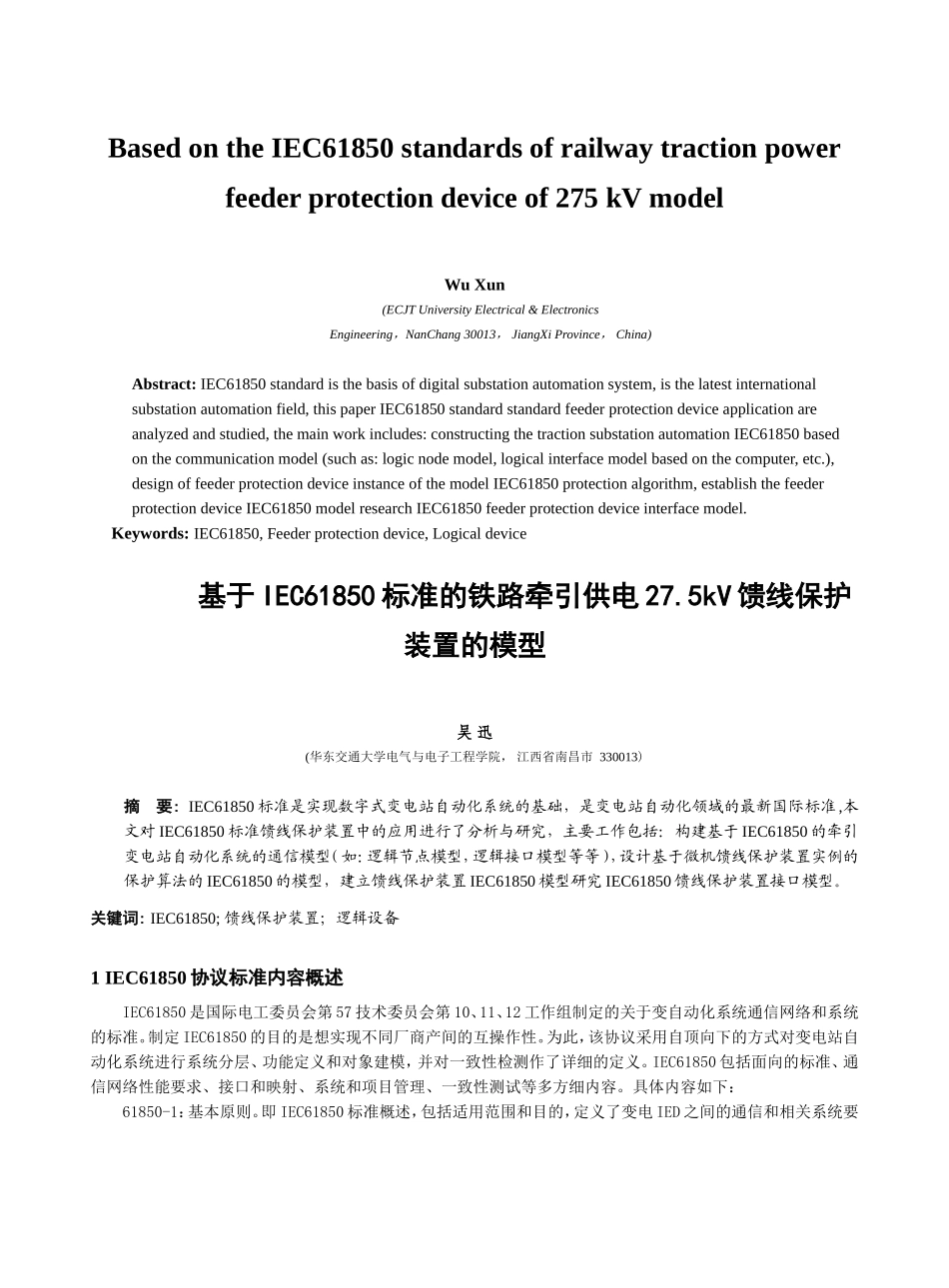

BasedontheIEC61850standardsofrailwaytractionpowerfeederprotectiondeviceof275kVmodelWuXun(ECJTUniversityElectrical&ElectronicsEngineering，NanChang30013，JiangXiProvince，China)Abstract:IEC61850standardisthebasisofdigitalsubstationautomationsystem,isthelatestinternationalsubstationautomationfield,thispaperIEC61850standardstandardfeederprotectiondeviceapplicationareanalyzedandstudied,themainworkincludes:constructingthetractionsubstationautomationIEC61850basedonthecommunicationmodel(suchas:logicnodemodel,logicalinterfacemodelbasedonthecomputer,etc.),designoffeederprotectiondeviceinstanceofthemodelIEC61850protectionalgorithm,establishthefeederprotectiondeviceIEC61850modelresearchIEC61850feederprotectiondeviceinterfacemodel.Keywords:IEC61850,Feederprotectiondevice,Logicaldevice基于IEC61850标准的铁路牵引供电27.5kV馈线保护装置的模型吴迅(华东交通大学电气与电子工程学院，江西省南昌市330013)摘要:IEC61850标准是实现数字式变电站自动化系统的基础，是变电站自动化领域的最新国际标准,本文对IEC61850标准馈线保护装置中的应用进行了分析与研究，主要工作包括：构建基于IEC61850的牵引变电站自动化系统的通信模型（如：逻辑节点模型，逻辑接口模型等等），设计基于微机馈线保护装置实例的保护算法的IEC61850的模型，建立馈线保护装置IEC61850模型研究IEC61850馈线保护装置接口模型。关键词:IEC61850;馈线保护装置；逻辑设备1IEC61850协议标准内容概述IEC61850是国际电工委员会第57技术委员会第10、11、12工作组制定的关于变自动化系统通信网络和系统的标准。制定IEC61850的目的是想实现不同厂商产间的互操作性。为此，该协议采用自顶向下的方式对变电站自动化系统进行系统分层、功能定义和对象建模，并对一致性检测作了详细的定义。IEC61850包括面向的标准、通信网络性能要求、接口和映射、系统和项目管理、一致性测试等多方细内容。具体内容如下：61850-1：基本原则。即IEC61850标准概述，包括适用范围和目的，定义了变电IED之间的通信和相关系统要求，并论述了制定一个适用标准的途径和如何对待通信技术革新等问题。61850-2：术语。给出了IEC61850标准中涉及的关于变电站综合自动化系统特定术语及其定义。61850-3：基本要求。详细说明系统通信网络的总体要求，重点是质量要求(可靠可用性、可靠性、可用性、可维护性、安全性、数据完整性以及总的网络要求)，还涉及了环境条件度、温度、大气压力、机械震动、电磁干扰等)和供电要求的指导方针，并根据其准和规范对相关的特定要求提出了建议。61850-4：系统和项目管理。描述了对系统和项目管理过程的要求以及对工程和试用的专用支持工具的要求。主要包括：工程过程以及支持工具、整个系统以及IED命周期、系统生命期内的质量保证共三个方面。61850-5：对功能和设备的通信要求。规范了变电站自动化系统所完成功能的通信和装置模型。为了区分技术服务和变电站之间以及变电站内IED之间的通信要求功能进行描述；为支持功能自由分配要求，将功能适当分解为相互通信的几个部给出其交换数据和性能要求：对典型变电站配置，上述规定可以通过数据流的安以补充。61850-6：变电站IED的结构语言。规定了描述通信有关的IED配置和参数、通信系置、开关间隔结构以及它们之间关系的文件格式，目的是在不同制造商的IED管理工系统管理工具间，以某种兼容的方式交换IED性能描述和变电站自动化系统描述。61850-7：变电站基本通信结构和馈电设备。是变电站设备之间协调工作和通信的概述。共分为四个部分：61850-7-1：原理与模型。提供了有关基本建模和描述方法的信息，解释了61850-7-4、IEC61850-7-3、IEC61850-7-2和IEC61850-5之间的详细要求，以及61850-7-X的抽象服务和模型如何映射到IEC61850-8-X和IEC61850-9-X中具体的协议。61850-7-2：抽象通信服务接口(ACSI)。主要是从三方面进行描述：可以通过通信访问的全部信息分层类模型；对这些类进行操作的服务；和每个服务相关的参数。61850...
