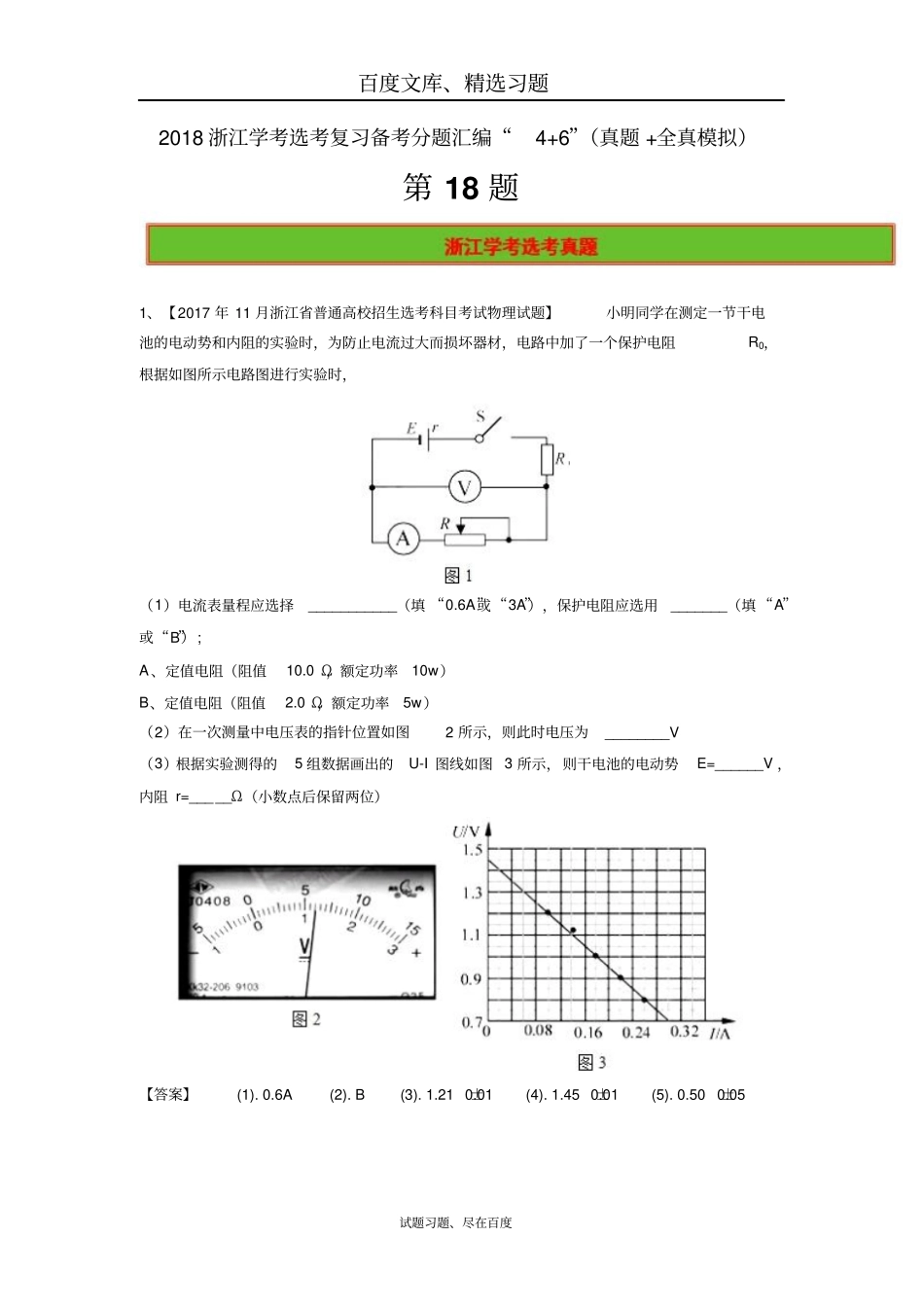

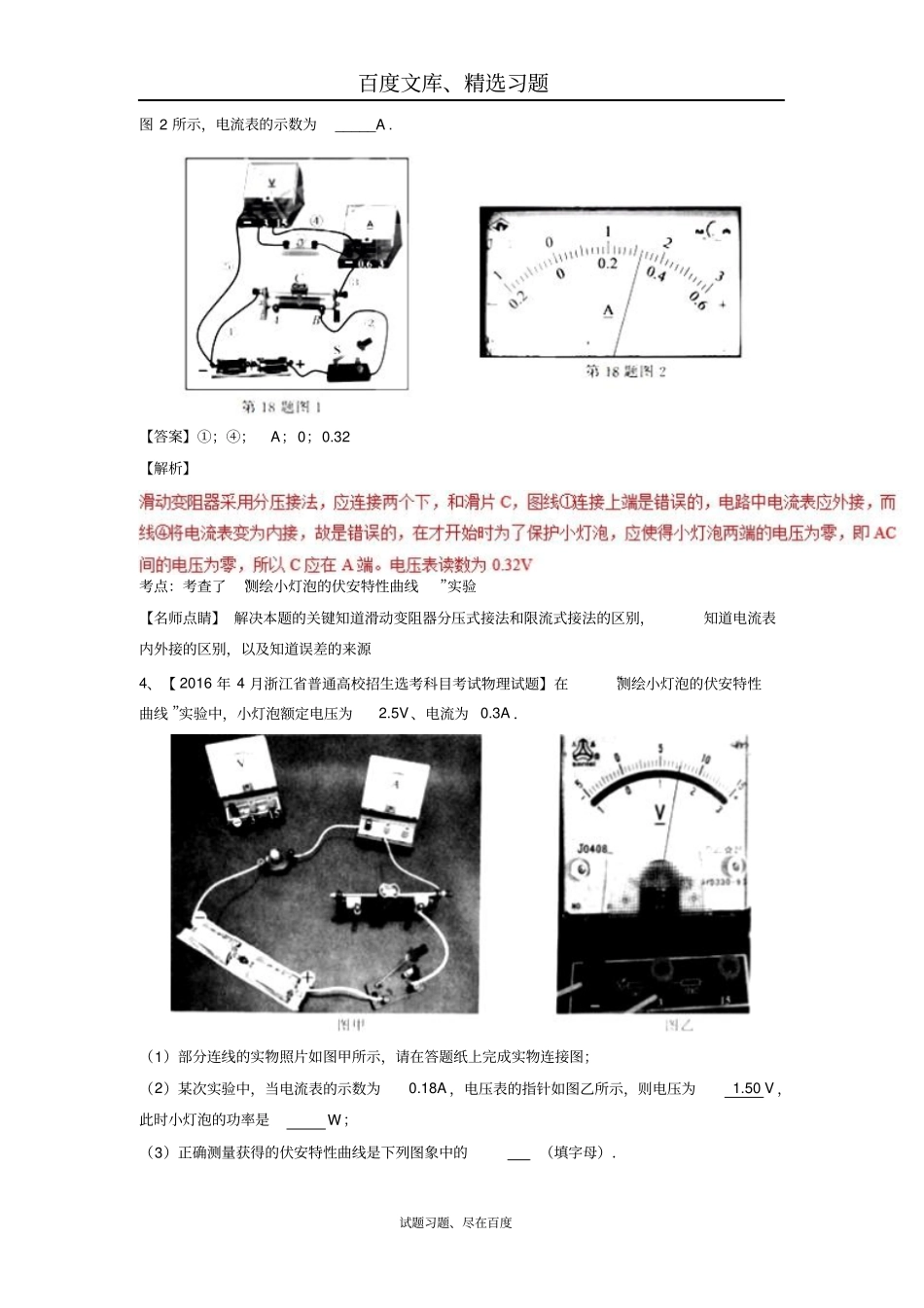

百度文库、精选习题试题习题、尽在百度2018浙江学考选考复习备考分题汇编“4+6”（真题+全真模拟）第18题1、【2017年11月浙江省普通高校招生选考科目考试物理试题】小明同学在测定一节干电池的电动势和内阻的实验时，为防止电流过大而损坏器材，电路中加了一个保护电阻R0，根据如图所示电路图进行实验时，（1）电流表量程应选择___________（填“0.6A”或“3A”），保护电阻应选用_______（填“A”或“B”）;A、定值电阻（阻值10.0Ω，额定功率10w）B、定值电阻（阻值2.0Ω，额定功率5w）（2）在一次测量中电压表的指针位置如图2所示，则此时电压为________V（3）根据实验测得的5组数据画出的U-I图线如图3所示，则干电池的电动势E=______V，内阻r=_____Ω（小数点后保留两位）【答案】(1).0.6A(2).B(3).1.21±0.01(4).1.45±0.01(5).0.50±0.05百度文库、精选习题试题习题、尽在百度（1）因一节干电池电动势只有1.5V，而内阻也就是几欧姆左右，提供的保护电阻最小为2Ω，故电路中产生的电流较小，因此电流表应选择0.6A量程；电流表的最大量程为0.16A，若选用10欧姆的，则电流不超过0.15A，所以量程没有过半，所以选择B较为合适．（2）电压表应选择3V量程的测量，故读数为1.20V．（3）图像与纵坐标的交点表示电源电动势，故E=1.45V；图像的斜率表示，故，故r=0.5Ω．2、【2017年4月浙江省普通高校招生选考科目考试物理试题】小明用电学方法测量电线的长度，首先小明测得电线铜芯的直径为1.00mm，估计其长度不超过50m，（已知铜的电阻率为Ω?m），现有如下实验器材：①量程为3V、内阻约为3KΩ的电压表；②量程为0.6A、内阻约为0.1Ω的电流表；③阻值为0-2Ω的滑动变阻器；④内阻可忽略，输出电压为3V的电源；⑤阻值为R0=4.30Ω的定值电阻，开关和导线若干小明采用伏安法测量电线电阻，正确连接电路后，调节滑动变阻器，电流表的示数从0开始增加，当是数为0.5A时，电压表示数如图1所示读数为V，根据小明测量的信息，图2中P点应该（选填“接a”、“接b”、“接c”或“不接”）q点应该（选填“接a”、“接b”、“接c”或“不接”），小明测得的电线长度为m.【答案】2.50接b接a31.4【考点】本题主要考察知识点：电阻测量实验、电表读数、电路连接3、【2016年10月浙江省普通高校招生选考科目考试物理试题】“测绘小灯泡的伏安特性曲线”实验，要求采用分压电路，电流表外接，小王的连线如图1所示，闭合开关S前请老师检查，老师指出图中标示的①、②两根连线有一处错误，错误连线是_________（填“①”或②）；图中标示的③、④和⑤三根连线有一处错误，错误连线是（填“③”、“④”或“⑤”）.小王正确连线后，闭合开关S前，应将滑动变阻器滑片C移到________处（填“A”或“B”）.闭合开关S，此时电压表读数为________V，缓慢移动滑片C至某一位置时，电流表指针如百度文库、精选习题试题习题、尽在百度图2所示，电流表的示数为_____A.【答案】①；④；A；0；0.32【解析】考点：考查了“测绘小灯泡的伏安特性曲线”实验【名师点睛】解决本题的关键知道滑动变阻器分压式接法和限流式接法的区别，知道电流表内外接的区别，以及知道误差的来源4、【2016年4月浙江省普通高校招生选考科目考试物理试题】在“测绘小灯泡的伏安特性曲线”实验中，小灯泡额定电压为2.5V、电流为0.3A．（1）部分连线的实物照片如图甲所示，请在答题纸上完成实物连接图；（2）某次实验中，当电流表的示数为0.18A，电压表的指针如图乙所示，则电压为1.50V，此时小灯泡的功率是W；（3）正确测量获得的伏安特性曲线是下列图象中的（填字母）．百度文库、精选习题试题习题、尽在百度【答案】（1）图见解析；（2）1.50；0.27；（3）C【考点】描绘小电珠的伏安特性曲线．【分析】（1）根据实验原理可明确电路结构，从而明确实验实物图；（2）根据电表的量程可明确最小分度，从而明确电压表示数，根据P=UI可求得功率大小；（3）根据灯泡电阻随温度的变化而变化的规律，从而明确对应的图象．【解答】解：（1）本实验采用滑动变阻器分压接法，同时电流表采用外接法，故实物图如图所示；（2）电压表量程为3V，则最小分度为0.1V...
