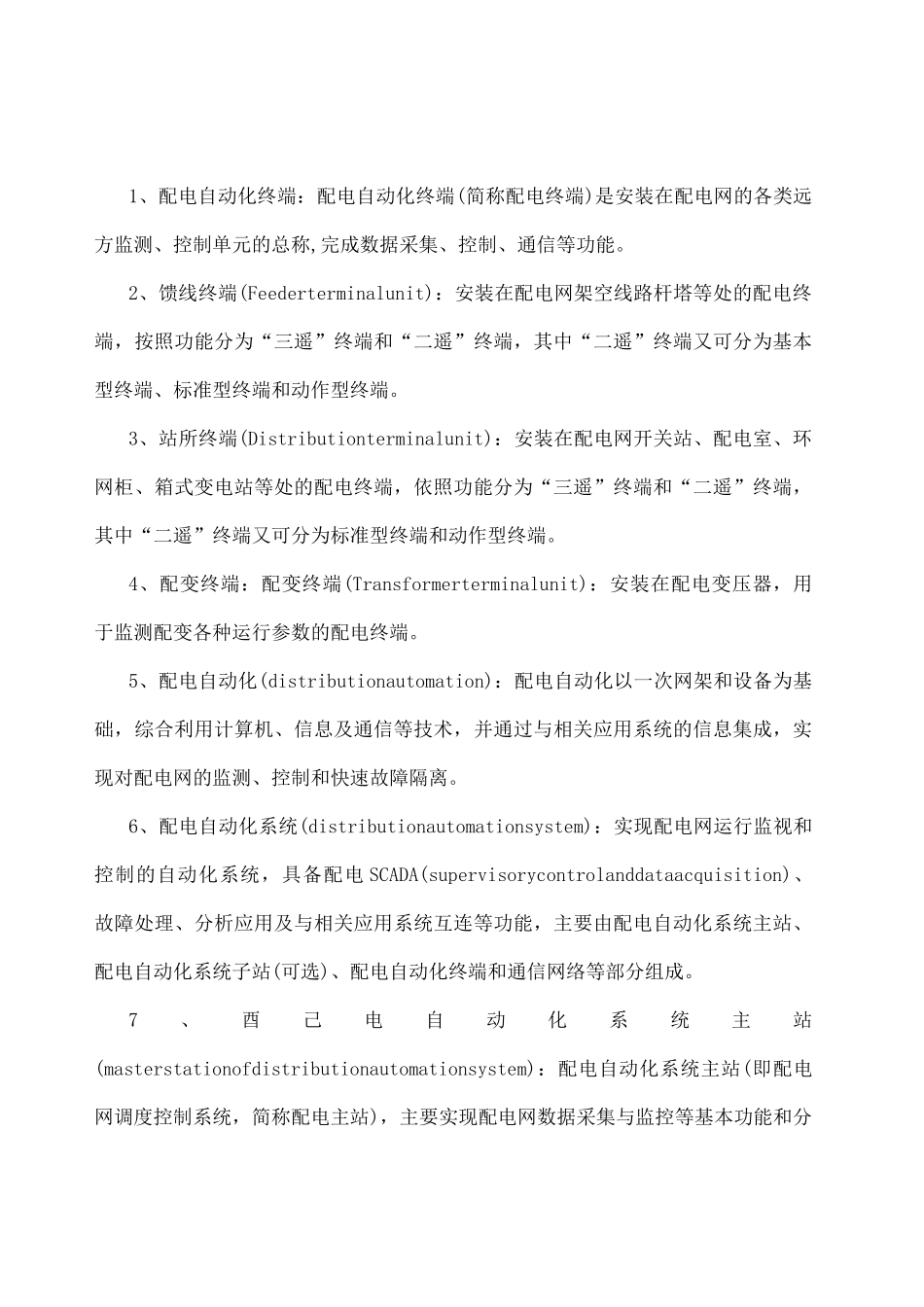

1、配电自动化终端：配电自动化终端(简称配电终端)是安装在配电网的各类远方监测、控制单元的总称,完成数据采集、控制、通信等功能。2、馈线终端(Feederterminalunit)：安装在配电网架空线路杆塔等处的配电终端，按照功能分为“三遥”终端和“二遥”终端，其中“二遥”终端又可分为基本型终端、标准型终端和动作型终端。3、站所终端(Distributionterminalunit)：安装在配电网开关站、配电室、环网柜、箱式变电站等处的配电终端，依照功能分为“三遥”终端和“二遥”终端，其中“二遥”终端又可分为标准型终端和动作型终端。4、配变终端：配变终端(Transformerterminalunit)：安装在配电变压器，用于监测配变各种运行参数的配电终端。5、配电自动化(distributionautomation)：配电自动化以一次网架和设备为基础，综合利用计算机、信息及通信等技术，并通过与相关应用系统的信息集成，实现对配电网的监测、控制和快速故障隔离。6、配电自动化系统(distributionautomationsystem)：实现配电网运行监视和控制的自动化系统，具备配电SCADA(supervisorycontrolanddataacquisition)、故障处理、分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电自动化系统子站(可选)、配电自动化终端和通信网络等部分组成。7、酉己电自动化系统主站(masterstationofdistributionautomationsystem)：配电自动化系统主站(即配电网调度控制系统，简称配电主站)，主要实现配电网数据采集与监控等基本功能和分析应用等扩展功能，为配网调度和配电生产服务。8、酉己电自动化系统子站(slavestationofdistributionautomationsystem)：配电自动化系统子站(简称配电子站)，是配电主站与配电终端之间的中间层，实现所辖范围内的信息汇集、处理、通信监视等功能。9、配电SCADA(distributionSCADA)：指配电主站通过人机交互，实现配电网的运行监视和远方控制等最基本的功能，为配电网调度运行和生产指挥提供服务。10、馈线自动化(feederautomation)：利用自动化装置或系统，监视配电网的运行状况，及时发现配电网故障，进行故障定位、隔离和恢复对非故障区域的供电。11、基本型终端(Basicmonitoringterminal)：用于采集或接收由故障指示器发出的线路遥信、遥测信息，并通过无线公网或无线专网方式上传的配电终端。12、标准型终端(Standardmonitoringterminal)：用于配电线路遥测、遥信及故障信息的监测，实现本地报警并通过无线公网、无线专网等通信方式上传的配电终端。13、动作型终端(Actiontypemonitoringterminal)：用于配电线路遥测、遥信及故障信息的监测，能实现就地故障自动隔离，并通过无线公网、无线专网等通信方式上传的配电终端。二、符号、代号和缩略语1、“二遥”：遥信、遥测2、“三遥”：遥信、遥测、遥控3、DTU：站所终端(DistributionTerminalUnit)4、FTU：馈线终端（FeederTerminalUnit）5、TTU:配变终端（TransformerTerminalUnit）6、FA:馈线自动化（FeederAutomation）7、SOE:事件顺序记录（SequenceOfEvent）三、问答题1、构建配网自动化的作用？答:1）通过对配电设备的监控，及时发现并消除故障隐患，减少故障的发生；2）通过自动故障隔离与恢复供电，避免或减少故障造成用户停电；3）快速定位故障，快速调度、派修，缩短故障抢修时间；4）远程遥控分段开关，进行倒闸操作，避免人工操作造成长时间停电。2、配网自动化对一次设备要求答：需要实现遥信（YX）功能的开关设备，应至少具备开关位置辅助触点；需要实现遥测（YC）功能的一次设备，应至少具备电流互感器；需要实现遥控（YK）功能的开关设备，应具备电动操动机构。3、配网自动化主要有哪几种通信方式答:光纤、载波、无线。4、站所监控终端（DTU）和馈线自动化终端（FTU）主要应用场合答:DTU主要应用于10kV环网柜、开闭所、配电房等处；FTU主要应用于架空线路。5、分界看门狗装置的作用答:1）自动切除用户区内单相接地故障；2）自动隔离用户区内相间短路故障；3）快速报送故障信息（GPRS）；4）监控用户负荷。6、配电终端的分类7、配电自动化面向对象答：配电自动化涉及范围主要是指10kV中压系统，一般是从变电站的...
