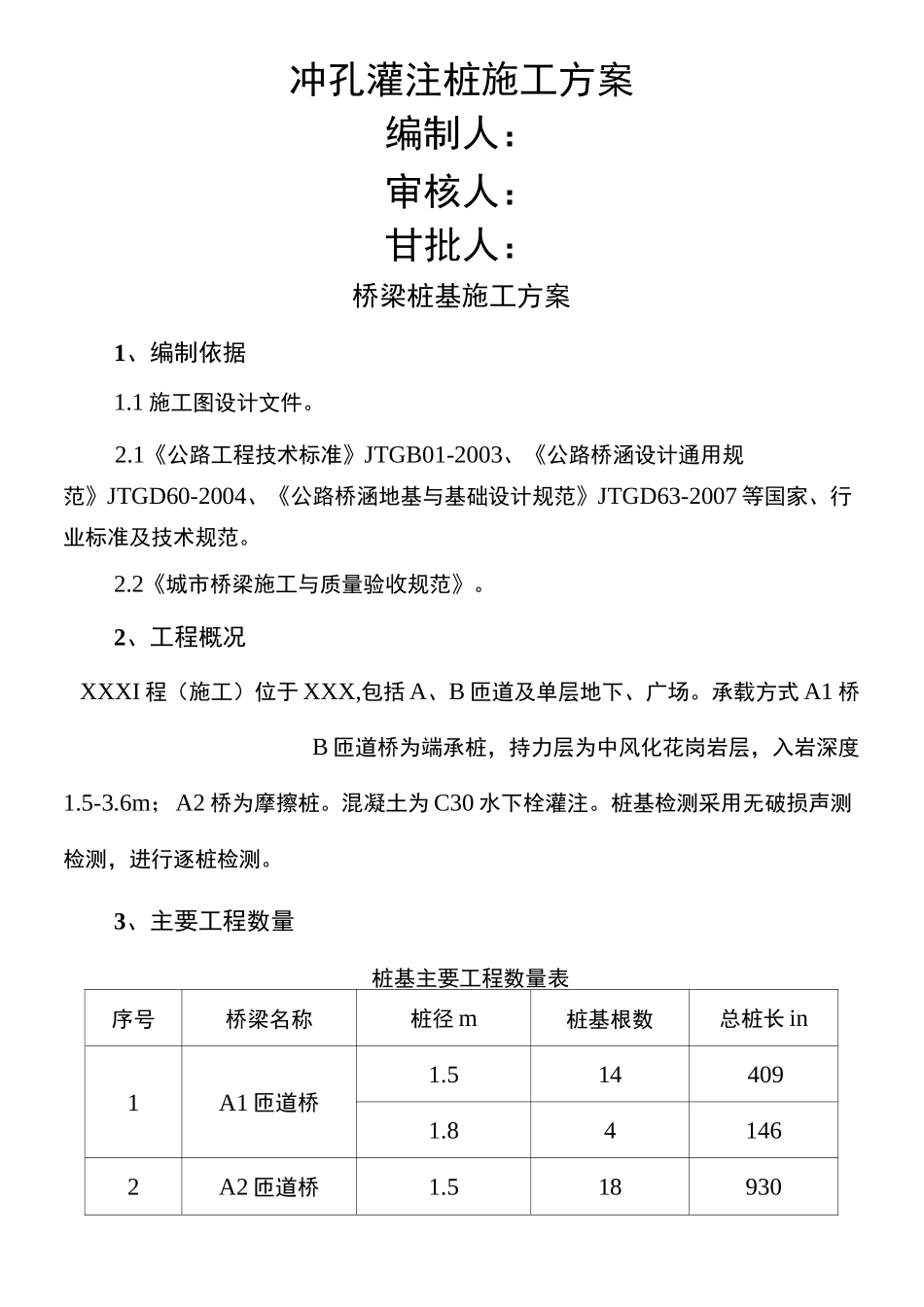

冲孔灌注桩施工方案编制人：审核人：甘批人：桥梁桩基施工方案1、编制依据1.1施工图设计文件。2.1《公路工程技术标准》JTGB01-2003、《公路桥涵设计通用规范》JTGD60-2004、《公路桥涵地基与基础设计规范》JTGD63-2007等国家、行业标准及技术规范。2.2《城市桥梁施工与质量验收规范》。2、工程概况XXXI程（施工）位于XXX,包括A、B匝道及单层地下、广场。承载方式A1桥B匝道桥为端承桩，持力层为中风化花岗岩层，入岩深度1.5-3.6m；A2桥为摩擦桩。混凝土为C30水下栓灌注。桩基检测采用无破损声测检测，进行逐桩检测。3、主要工程数量桩基主要工程数量表序号桥梁名称桩径m桩基根数总桩长in1A1匝道桥1.5144091.841462A2匝道桥1.5189301.221184、施工进度计划按排因现场征地拆迁工作尚未全部完成，桩基全部工作面提供日期无法确定，我项目已组织施工队伍及机械设备进场等待，对已提供出工作面的及时施工。根据总体施工进度计划安排，本工程桥梁桩基施工进度如下表:施工进度计划安排5、投入人员机械设备情况5.1项目管理人员投入情况8Xxx施工员助工9Xxx测量员助工10Xxx设备物资部11Xxx安全员工程师5.2施工劳动力投入情况桩基施工队投入劳动力40人，钢筋施工班组投入劳动力20人，投入劳动力数量根据现场实际情况可适当调整。5.3施工机械投入情况主要机械设备表序号设备名称规格型号数量1挖掘机卡特32012冲击钻JK563电焊机61泥浆泵65抽水机6施工机械可根据实际施工进度计划需要进行调整。6、全桥桩基施工部署6.1桩基施工顺序6.1.1变压器布置变压器布置在靠近B匝道桥三环路辅道桥下，共有2台变压器，每台额定功率为630kw,电源布置详见平面布置图。6.1.2桩基施工安排根据现场施工便道填筑情况和总体施工进度安排，本工程桥梁桩基施工顺序为：Al、B匝道桥具备施工条件先施工，A2匝道桥后施工。详细施工时间安排见桥梁桩基施工进度计划表。6.2泥浆处理6.2.1临时泥浆池根据现场情况设置，泥浆池及排水沟平面布置图如下：6.2.2桩基施工时，泥浆池满时，用罐车外运到指定地点排放，保证施工的安全文明及环保要求。6.3钢筋及混凝土生产钢筋加工厂设置位置见桩基施工平面布置图。混凝土采用商品混凝土。6.4桩基施工平面布置图7、桩基施工方案7.1施工流程7.1.1修筑钻孔平台根据工程施工特点，场地为旱地时，应清除杂物，换除软土，填筑桩基施工平台。7.1.2测量放样根据设计资料，用全站仪精确定出各墩台桩基位置，报请监理工程师复核无误后，对作业队伍进行书面与现场技术交底。并对墩位进行护桩，以利施工过程对桩位的控制。7.1.3护筒埋设钻孔前设置钢护筒，钢护筒采用6毫米厚钢板卷制而成，护筒内径比钻头直径大20厘米。护筒顶高出施工地面0.5米。护筒应坚实、不漏水。护筒接头处要求内部无突出物，能耐拉、压。护筒埋设允许偏差：平面位置为50mm,护筒斜度的偏差为1%。护筒埋设完毕后，桩位中心点插上巾12钢筋，以利桩架就位对中。护筒埋设后，护筒底部及其四周夯填密实，防止钻孔时筒脚漏水、浆钻孔液漏失。7.1.4钻孔7.1.4.1钻机就位钻机移动就位时，先用25X25厘米方木或旧枕木等垫平塞紧底架，使其保持稳定，确保不产生位移和沉陷。钻机就位后，校正钻机钢丝绳是否与桩位符合，可用千斤顶逐步校正，钻头中心与护筒顶面中心的偏差不得大于5cm。在成孔过程中，应经常检查桩锤钢丝绳位置，若发现钢丝绳偏移，应分析原因，及时采取措施修正，确保桩身垂直度满足小于1%的要求。7.1.4.2冲锤落距控制刚开孔时，应底锤密击，当孔位已形成稳定时，在适当提高冲锤落距，冲锤落距可按以下控制：护筒脚下2米内小于1.5米淤泥层1.5—2.5米粘土层2.0---3.0米砾砂层2.53.5米粗砂层1.5—-2.5米7.1.5护壁泥浆在开始钻孔前备有足够数量的优质粘土或膨润土以供调制泥浆。采用孔内造浆，泥浆由水、粘土（或膨润土）和添加剂组成，其性能指标应符合规范规定。钻孔过程中应随时检验泥浆比重和含砂率，并填写泥浆试验记录表。冲孔灌注桩用泥浆护壁防止塌孔。泥浆比重太小，难以护壁；泥浆比重太大，又不利于施工，且壁膜太厚。因此，正确控制泥浆比重，是成孔施工顺利及质量保证的一个重要环节。施工泥浆比重宜控制在以下范...
