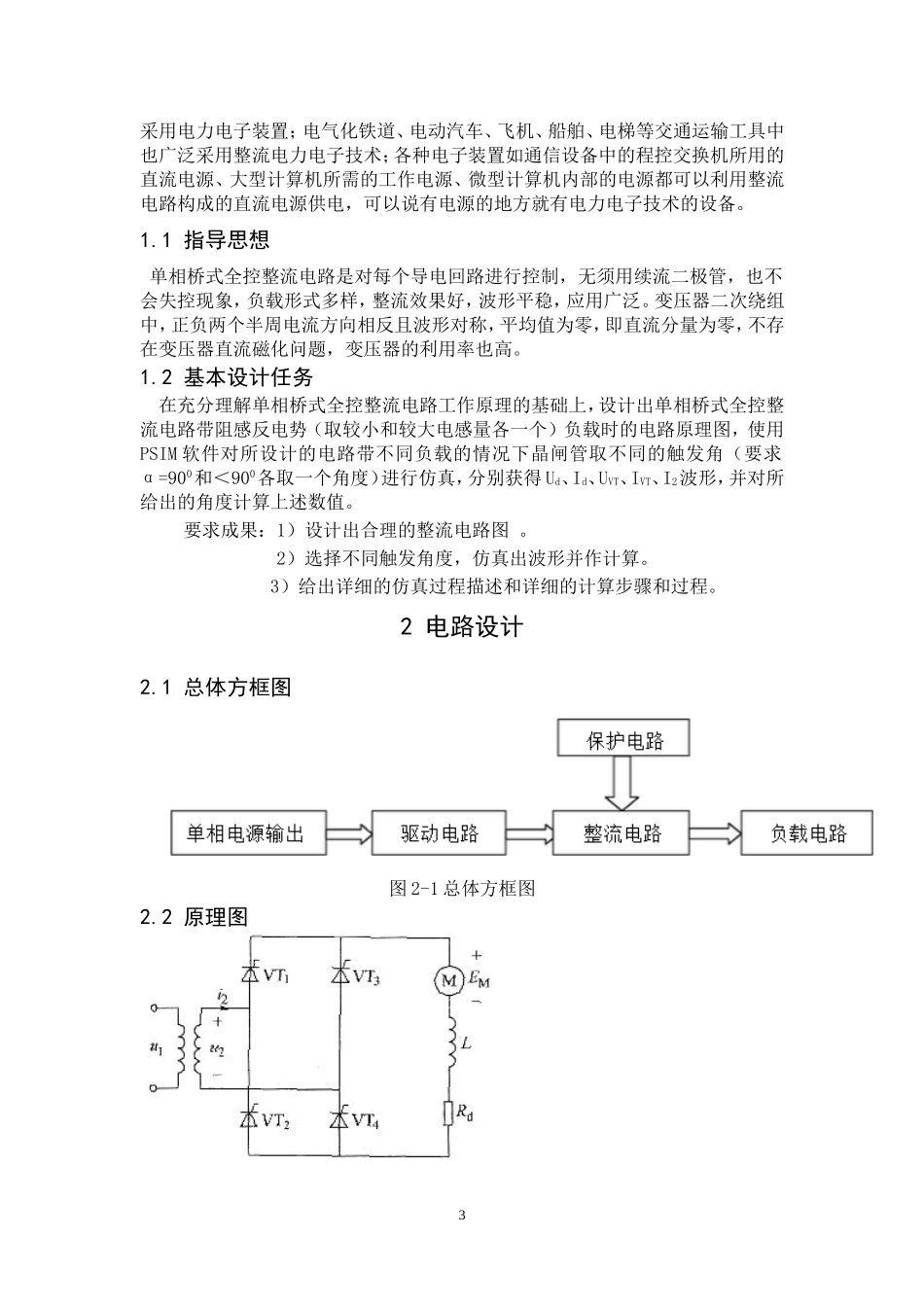

1单相桥式全控整流电路设计摘要整流电路是电力电子电路中出现最早的一种，他的作用是将交流电能变成直流电能供给直流用电设备。本文以单项桥式全控整流电路为研究对象，介绍了单项桥式全控整流电路-RLE的工作原理，介绍了单项桥式全控整流电路的主要环节及工作原理，在此基础上运用PSIM软件分别对电路的仿真进行了设计；实现了对单项桥式全控整流电路的仿真，并对仿真结果进行分析，计算。关键词：单项桥式全控整流电路，晶闸管，额定电流，PSIM，波形，仿真设计2目录摘要................................................................................................................................11选题背景.....................................................................................................................31.1指导思想..............................................................................................................31.2基本设计任务......................................................................................................32电路设计.....................................................................................................................32.1总体方框图..........................................................................................................32.2原理总图..............................................................................................................42.3仿真图..................................................................................................................42.4工作情况分析......................................................................................................43调试过程及波形图.....................................................................................................53.1L1=5mH时α=300和α=900..................................................................................53.2L1=500mH时α=300和α=900..............................................................................64计算数据.....................................................................................................................75小结.............................................................................................................................8参考文献..................................................................................................................91选题背景在电力电子技术中，可控整流电路是非常重要的内容，整流电路是将交流电变为直流电的电路，其应用非常广泛。工业中大量应用的各种直流电动机的调速均3采用电力电子装置；电气化铁道、电动汽车、飞机、船舶、电梯等交通运输工具中也广泛采用整流电力电子技术；各种电子装置如通信设备中的程控交换机所用的直流电源、大型计算机所需的工作电源、微型计算机内部的电源都可以利用整流电路构成的直流电源供电，可以说有电源的地方就有电力电子技术的设备。1.1指导思想单相桥式全控整流电路是对每个导电回路进行控制，无须用续流二极管，也不会失控现象，负载形式多样，整流效果好，波形平稳，应用广泛。变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器的利用率也高。1.2基本设计任务在充分理解单相桥式全控整流电路工作原理的基础上，设计出单相桥式全控整流电路带阻感反电势（取较小和较大电感量各一个）负载时的电路原理图，使用PSIM软件对所设计的电路带不同负载的情况下晶闸管取不同的触发角（要求α=900和＜900各取一个角度）进行仿真，分别获得Ud、Id、UVT、IVT、I2波形，并对所给出的角度计算上述数值。要求成果：1）设计出合理的整流电路图。2）选择不同触发角度，仿...
