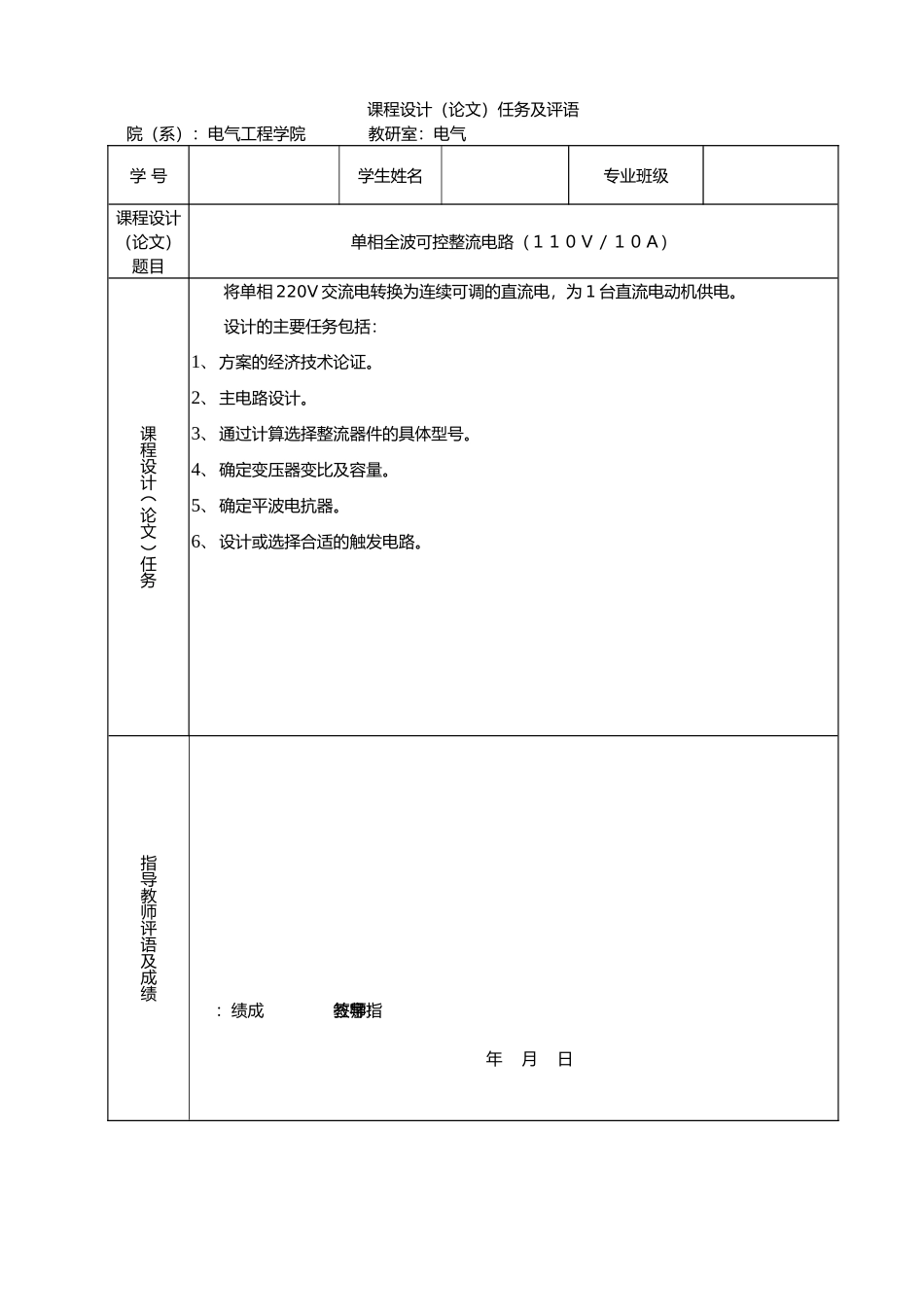

课程设计(论文)任务及评语院(系):电气工程学院教研室:电气学号学生姓名专业班级课程设计(论文)题目单相全波可控整流电路(110V/10A)课程设计(论文)任务将单相220V交流电转换为连续可调的直流电,为1台直流电动机供电。设计的主要任务包括:1、方案的经济技术论证。2、主电路设计。3、通过计算选择整流器件的具体型号。4、确定变压器变比及容量。5、确定平波电抗器。6、设计或选择合适的触发电路。指导教师评语及成绩成绩:指导教师签字:年月日目录第1章课程设计目的与要求.............................................................................................11.1课程设计目的.....................................................................................................11.2课程设计的预备知识............................................................................................11.3课程设计要求.....................................................................................................1第2章课程设计内容.......................................................................................................22.1基本原理介绍..................................................................................................22.2电路设计的经济性论证......................................................................................32.3主电路设计………………………………………………………………………42.4触发电路设计或选择……………………………………………………………6第3章课程设计的考核....................................................................................................103.1课程设计的考核要求............................................................................................103.2课程性质与学分..................................................................................................10第4章设计总结............................................................................................................11参考文献.........................................................................................................11第1章课程设计目的与要求1.1课程设计目的“电力电子技术”课程设计是在教案及实验基础上,对课程所学理论知识的深化和提高。因此,要求学生能综合应用所学知识,设计出具有电压可调功能的直流电源系统,能够较全面地巩固和应用本课程中所学的基本理论和基本方法,并初步掌整流电路设计的基本方法。培养学生独立思考、独立收集资料、独立设计的能力;培养分析、总结及撰写技术报告的能力。1.2课程设计的预备知识熟悉电力电子技术课程、电机学课程的相关知识。1.3课程设计要求按课程设计指导书提供的课题,根据第下表给出的基本要求及参数独立完成设计,课程设计说明书应包括以下内容:1、方案的经济技术论证。2、主电路设计。3、通过计算选择整流器件的具体型号。4、确定变压器变比及容量。5、确定平波电抗器。7、触发电路设计或选择。8、课程设计总结。9、完成4000字左右说明书,有系统电气原理图,内容完整、字迹工整、图表整齐规范、数据详实。设计技术参数工作量工作计划1、单相交流220V电源。2、整流输出电压Ud在0~110V连续可调。3、整流输出电流最大值10A。4、反电势负载,Em=100V。5、要求工作电流连续。1、方案的经济技术论证。2、主电路设计。3、通过计算选择整流器件的具体型号。4、确定变压器变比及容量。5、确定平波电抗器6、触发电路设计或选择。7、绘制主电路图。第一周:周一:收集资料。周二:方案论证周三:主电路设计。周四:理论计算。周五:选择器件的具体型号。第二周:周一:触发电路设计或选择周二:确定变压器变比及容量周三:确定平波电抗器。周四~五:总结并撰写说明书。第2章课程设计内容2.1基本原理介绍单相全波整流电路如图...
