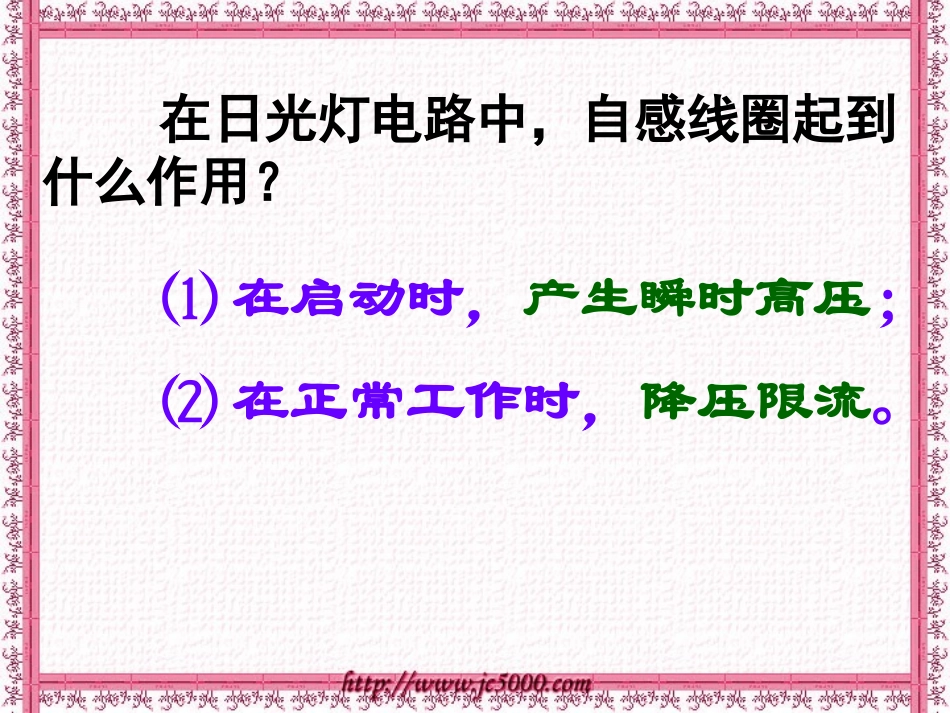

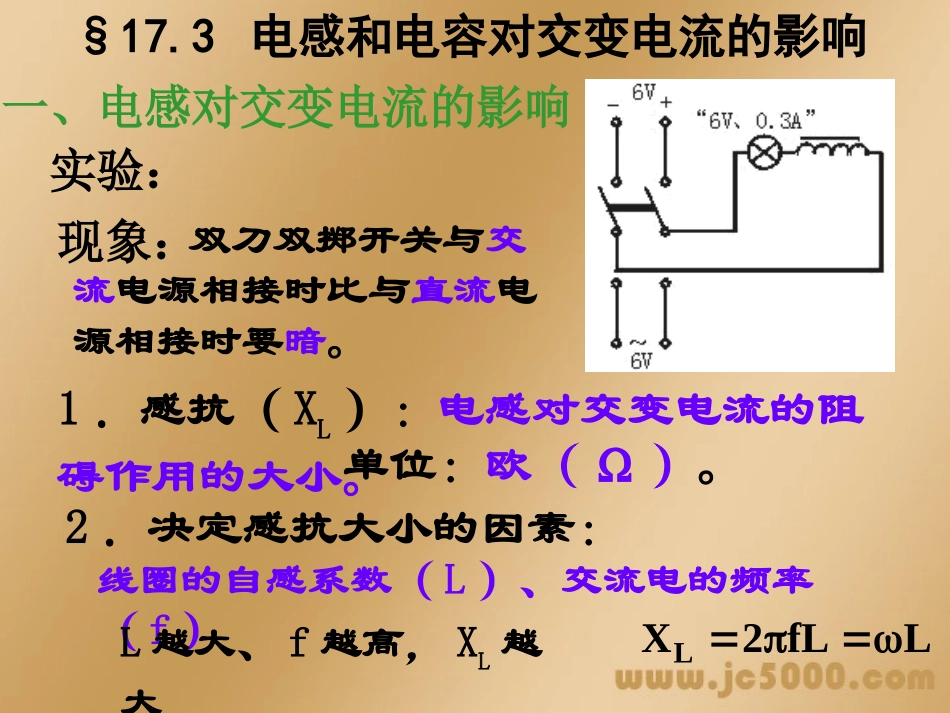

第十七章第三节在日光灯电路中，自感线圈起到什么作用？⑴在启动时，产生瞬时高压；⑵在正常工作时，降压限流。§17.3电感和电容对交变电流的影响一、电感对交变电流的影响实验：现象：双刀双掷开关与交流电源相接时比与直流电源相接时要暗。1．感抗（XL）：电感对交变电流的阻碍作用的大小。单位：欧（Ω）。2．决定感抗大小的因素：线圈的自感系数（L）、交流电的频率（f）L越大、f越高，XL越大LfL2XL§17.3电感和电容对交变电流的影响一、电感对交变电流的影响1．感抗（XL）：电感对交变电流的阻碍作用的大小。单位：欧（Ω）。2．决定感抗大小的因素：线圈的自感系数（L）、交流电的频率（f）L越大、f越高，XL越大LfL2XL3．扼流圈⑴低频扼流圈⑵高频扼流圈构造：作用：构造：作用：铁芯，匝数多L大通直流，阻交流铁氧体芯，匝数少L小通低频，阻高频3．扼流圈⑴低频扼流圈⑵高频扼流圈构造：作用：构造：作用：铁芯，匝数多L大通直流，阻交流铁氧体芯，匝数少L小通低频，阻高频请同学们分析一下，低频扼流圈对高频交流电是否有显著的阻碍作用？高频扼流圈对低频交流电是否有显著的阻碍作用？有无3．扼流圈⑴低频扼流圈⑵高频扼流圈构造：作用：构造：作用：铁芯，匝数多L大通直流，阻交流铁氧体芯，匝数少L小通低频，阻高频“滤波”结论:“通直流，阻交流；通低频、阻高频”结论:“通直流，阻交流；通低频、阻高频”§17.3电感和电容对交变电流的影响一、电感对交变电流的影响感抗（XL）LfL2XL二、电容对交变电流的影响实验：现象：不亮，与交流电源相接时，灯泡亮了。双刀双掷开关与直流电源相接时，灯泡电容器的两极板间是绝缘介质，为什么交流电能够通过呢？？？？§17.3电感和电容对交变电流的影响一、电感对交变电流的影响二、电容对交变电流的影响1．容抗（XC）：电容对交变电流的阻碍作用的大小。单位：欧（Ω）。2．决定容抗大小的因素：电容器的电容（C）、交流电的频率（f）C越大、f越高，XC越小c1fc21Xc3．电容器的特性：“通高频，阻低频”“通交流，隔直流”结论:“通直流，阻交流；通低频、阻高频”感抗（XL）LfL2XL使用220V交流电源的电气设备和电子仪器，金属外壳和电源之间都有良好的绝缘，但是有时候用手触摸外壳仍会感到“麻手”，用试电笔测试时，氖管发光，这是为什么？与电源相连的机芯和金属外壳可以看作电容器的两个极板，电源中的交变电流能够通过这个“电容器”。原因：如图所示电路中，三只电灯的亮度相同，如果交流电的频率增大，三盏电灯的亮度将如何改变？为什么？灯L1变暗灯L2变亮灯L3亮度不变
