单元式幕墙技术要求整理6.1VIP免费

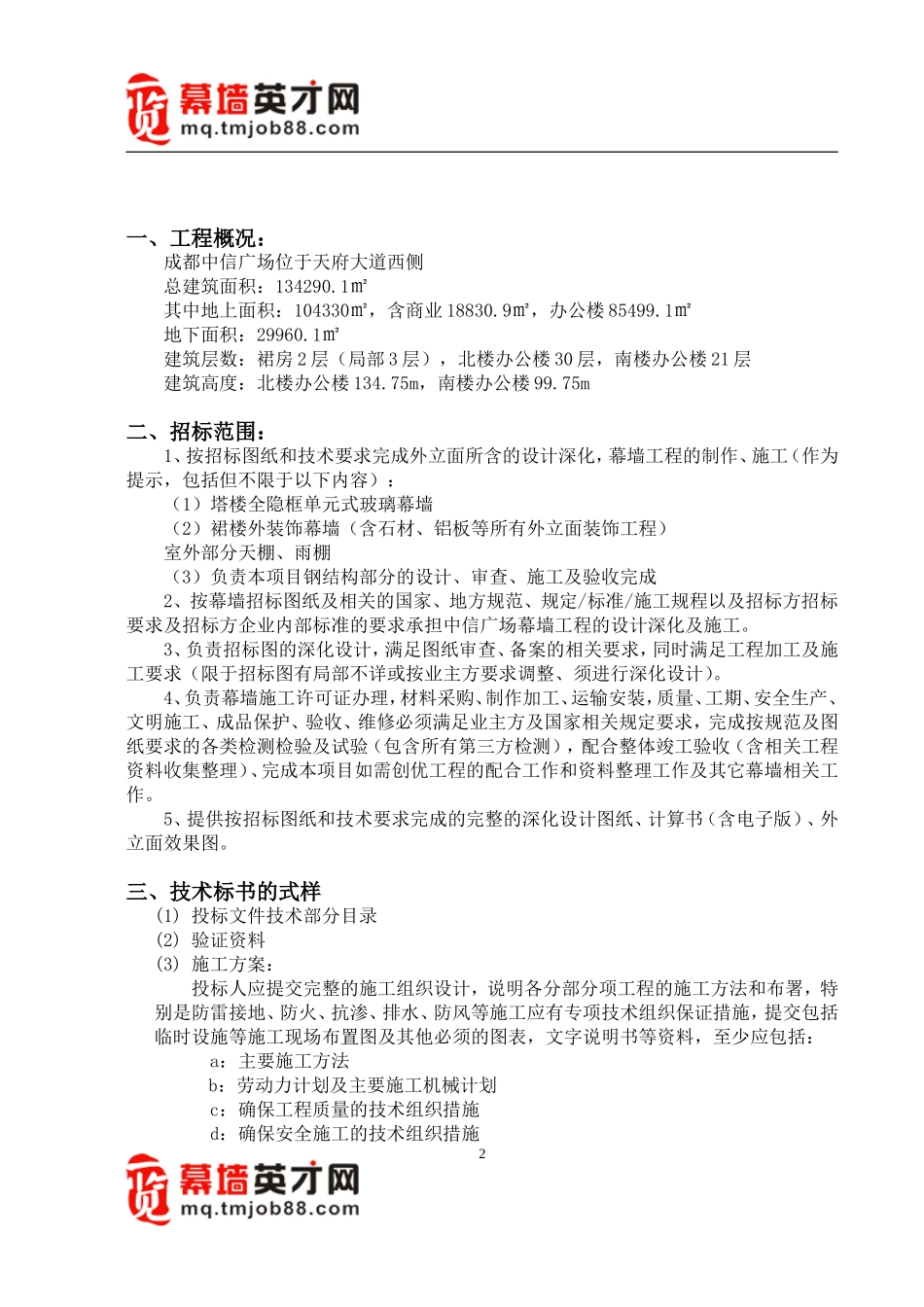

成都中信广场幕墙工程技术条件（单元式）成都中信广场项目部二○一一年六月一日1一、工程概况：成都中信广场位于天府大道西侧总建筑面积：134290.1㎡其中地上面积：104330㎡，含商业18830.9㎡，办公楼85499.1㎡地下面积：29960.1㎡建筑层数：裙房2层（局部3层），北楼办公楼30层，南楼办公楼21层建筑高度：北楼办公楼134.75m，南楼办公楼99.75m二、招标范围：1、按招标图纸和技术要求完成外立面所含的设计深化，幕墙工程的制作、施工（作为提示，包括但不限于以下内容）：（1）塔楼全隐框单元式玻璃幕墙（2）裙楼外装饰幕墙（含石材、铝板等所有外立面装饰工程）室外部分天棚、雨棚（3）负责本项目钢结构部分的设计、审查、施工及验收完成2、按幕墙招标图纸及相关的国家、地方规范、规定/标准/施工规程以及招标方招标要求及招标方企业内部标准的要求承担中信广场幕墙工程的设计深化及施工。3、负责招标图的深化设计，满足图纸审查、备案的相关要求，同时满足工程加工及施工要求（限于招标图有局部不详或按业主方要求调整、须进行深化设计）。4、负责幕墙施工许可证办理，材料采购、制作加工、运输安装，质量、工期、安全生产、文明施工、成品保护、验收、维修必须满足业主方及国家相关规定要求，完成按规范及图纸要求的各类检测检验及试验（包含所有第三方检测），配合整体竣工验收（含相关工程资料收集整理）、完成本项目如需创优工程的配合工作和资料整理工作及其它幕墙相关工作。5、提供按招标图纸和技术要求完成的完整的深化设计图纸、计算书（含电子版）、外立面效果图。三、技术标书的式样(1)投标文件技术部分目录(2)验证资料(3)施工方案：投标人应提交完整的施工组织设计，说明各分部分项工程的施工方法和布署，特别是防雷接地、防火、抗渗、排水、防风等施工应有专项技术组织保证措施，提交包括临时设施等施工现场布置图及其他必须的图表，文字说明书等资料，至少应包括：a：主要施工方法b：劳动力计划及主要施工机械计划c：确保工程质量的技术组织措施d：确保安全施工的技术组织措施2e：确保文明施工的组织措施f：施工难点的技术措施g：确保工期的技术组织措施h：施工总进度网络图i：施工总平面图j：安全操作规程及成品保护措施k：保养、使用及维护措施l：在施工各阶段所采用的新技术、新工艺。(4)项目管理机构、项目经理及主要人员的简历、资质、业绩等资料（见附表，须附有效证明文件）。(5)2008年至今企业完成过的同类工程和现在正在履行合同的类似工程，获得优质工程奖的幕墙工程情况应加以说明。（须附有效证明文件及获得优质工程奖的项目经理及主要技术负责人的简历、资质）。(6)投标人对有关施工组织设计方面认为须说明的其它内容。四、技术要求(一)采用的技术规范本工程设计与安装执行国家及省市有关规范标准，包括但不限于下列主要标准：高层民用建筑设计防火规范GB50045－95（2005年版）建筑结构荷载规范GB50009-2001（2006年版）建筑防雷设计规范GB50057－94（2000年版）铝及铝合金轧制板材GB/T3880－1997铝合金建筑型材GB/T5237－2004铝及铝合金阳极氧化膜的总规范GB/T8013－200X钢化玻璃GB9963－1998硅酮建筑密封胶GB/T14683－2003建筑用硅酮结构密封胶GB16776－2005建筑玻璃应用技术规程JGJ113－2003建筑外窗保温性能分级及其检测方法GB/T8484－2002建筑外窗空气声隔声性能分级及其检测方法GB/T8485－2002建筑幕墙空密、水密、抗风压性能检测方法GH/T15227－2007玻璃幕墙工程技术规范JGJ102－2003金属与石材幕墙工程技术规范JGJ133－2001若投标人使用的标准在本技术标书中没有规定，投标人应清楚说明用于替代的标准或使用规范，并提供所使用的标准文本，该标准必须是国际公认的同等或更高的标准，如投标人所使用的标准低于上述标准，招标人将有权不予接受，造成返工、工期拖延、费用增加等责任完全由中标的该投标人自负。（二）幕墙结构及材料的要求1.玻璃幕墙各项性能如水密、气密、防火、反光、抗温度变形、抗震、抗风、抗摆、隔热、防雷、保温、擦窗等均要符合上述有关规范要求。玻璃幕墙成品要有10年以上的保证使用3期，在此期间，在正常维护使用条件下...
