古建筑及历史建筑外立面修缮方案VIP专享VIP免费

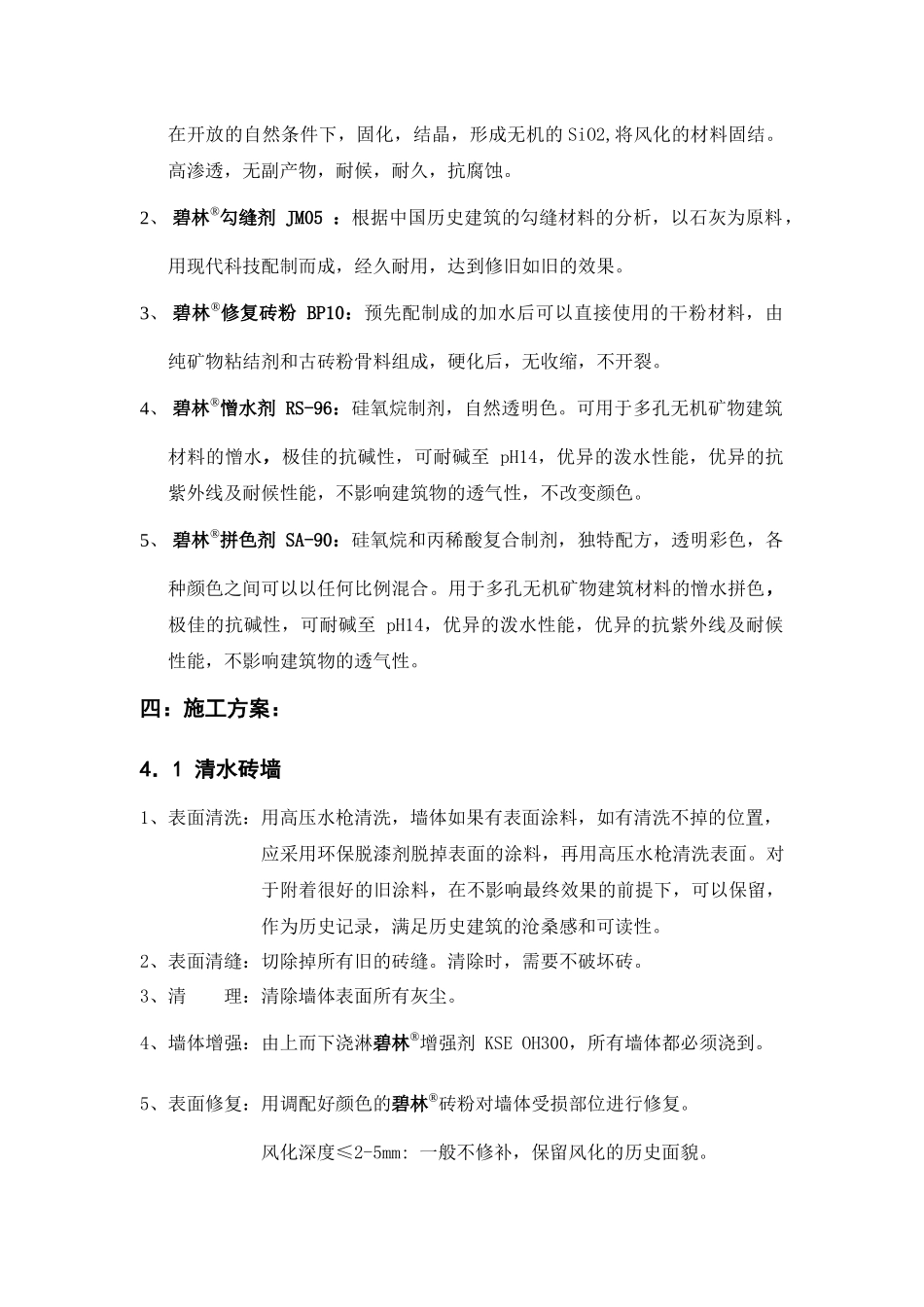

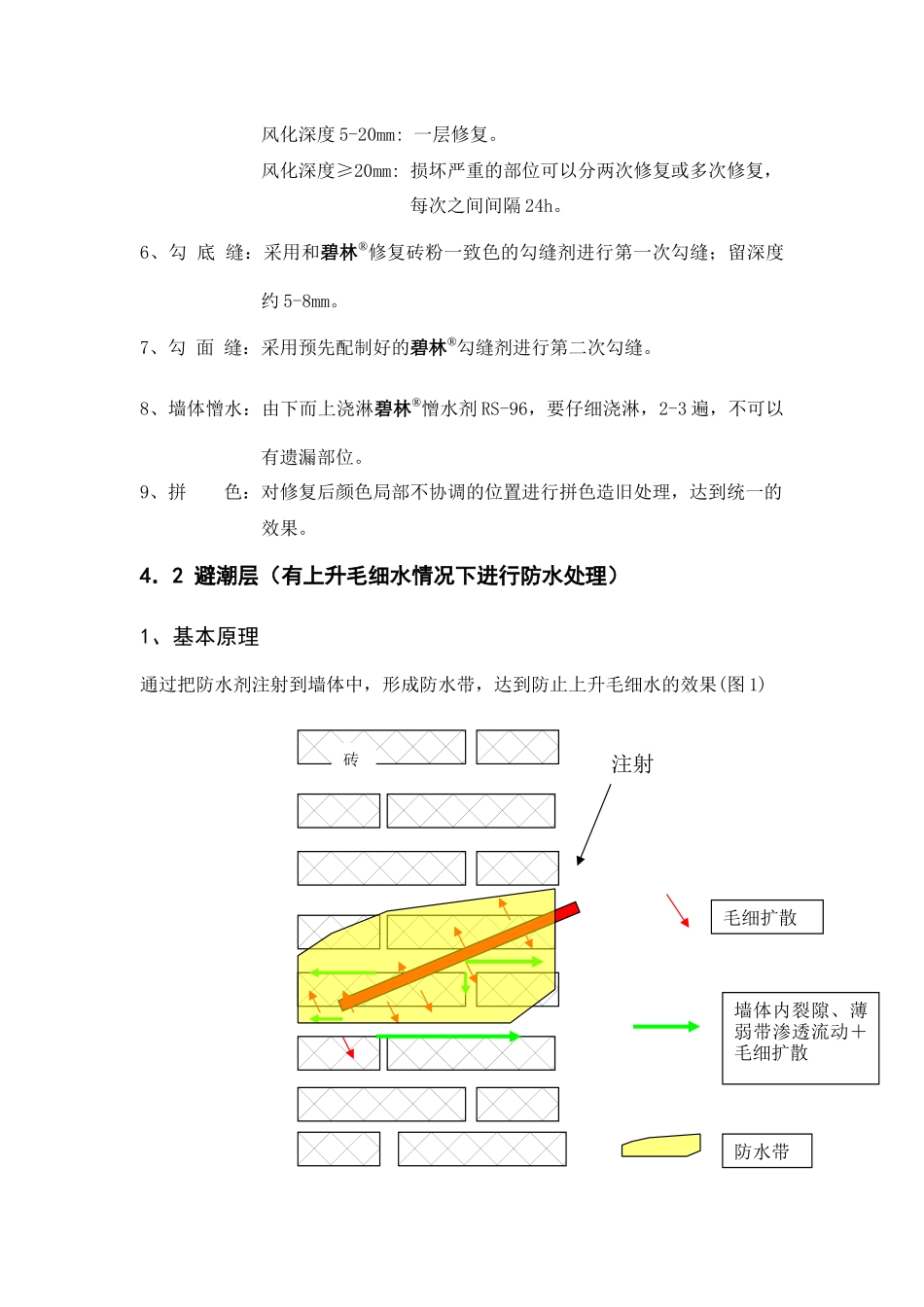

成都教堂清水墙外立面修缮方案及报价一：清水墙损坏现状分析（未现场查看，仅按损害类型分析）(1)砖是否风化：估算出已经风化砖的权重比例，以此估算出修缮面积。(2)是否渗漏：墙面是否有渗水。(3)是否开裂：砖缝如有开裂，不仅不美观，还导致进一步渗漏。(4)是否有植物与微生物：与砖的高吸水率有关。(5)是否有上升毛细水。二：修缮方案遵循的原则根据有关历史建筑保护的条例，我们的建议方案主要遵循下列原则：•恢复性:恢复其历史风貌•少干预原则:风化不十分严重的部位,不修复,只保护•原真性:尽可能采用传统材料与传统工艺•科学性:修缮后的技术指标满足建筑物理学的要求-德国标准•可持续性:新添加的材料其强度要低于原始材料3．建议参照的技术规范国际WTA协会1998年的技术规范：墙体的安全稳定性加固-设计与施工WTA-Merkblatt4-3-98/D:InstandsetzungvonMauerwerk-StandsicherheitundTragfaehigkeit(Consolidationofmasonry-safety/stabilityplanningandexecution,三：修缮保护采用的材料性能：1、碧林®增强剂KSEOH300：纯硅酸乙脂材料，可用于多孔无机矿物建筑材料，如砖/石材、粘土石灰等增强。不改变颜色，不影响吸水及透气性。该产品在开放的自然条件下，固化，结晶，形成无机的SiO2,将风化的材料固结。高渗透，无副产物，耐候，耐久，抗腐蚀。2、碧林®勾缝剂JM05：根据中国历史建筑的勾缝材料的分析，以石灰为原料，用现代科技配制而成，经久耐用，达到修旧如旧的效果。3、碧林®修复砖粉BP10：预先配制成的加水后可以直接使用的干粉材料，由纯矿物粘结剂和古砖粉骨料组成，硬化后，无收缩，不开裂。4、碧林®憎水剂RS-96：硅氧烷制剂，自然透明色。可用于多孔无机矿物建筑材料的憎水，极佳的抗碱性，可耐碱至pH14，优异的泼水性能，优异的抗紫外线及耐候性能，不影响建筑物的透气性，不改变颜色。5、碧林®拼色剂SA-90：硅氧烷和丙稀酸复合制剂，独特配方，透明彩色，各种颜色之间可以以任何比例混合。用于多孔无机矿物建筑材料的憎水拼色，极佳的抗碱性，可耐碱至pH14，优异的泼水性能，优异的抗紫外线及耐候性能，不影响建筑物的透气性。四：施工方案：4．1清水砖墙1、表面清洗：用高压水枪清洗，墙体如果有表面涂料，如有清洗不掉的位置，应采用环保脱漆剂脱掉表面的涂料，再用高压水枪清洗表面。对于附着很好的旧涂料，在不影响最终效果的前提下，可以保留，作为历史记录，满足历史建筑的沧桑感和可读性。2、表面清缝：切除掉所有旧的砖缝。清除时，需要不破坏砖。3、清理：清除墙体表面所有灰尘。4、墙体增强：由上而下浇淋碧林®增强剂KSEOH300，所有墙体都必须浇到。5、表面修复：用调配好颜色的碧林®砖粉对墙体受损部位进行修复。风化深度≤2-5mm:一般不修补，保留风化的历史面貌。风化深度5-20mm:一层修复。风化深度≥20mm:损坏严重的部位可以分两次修复或多次修复，每次之间间隔24h。6、勾底缝：采用和碧林®修复砖粉一致色的勾缝剂进行第一次勾缝；留深度约5-8mm。7、勾面缝：采用预先配制好的碧林®勾缝剂进行第二次勾缝。8、墙体憎水：由下而上浇淋碧林®憎水剂RS-96，要仔细浇淋，2-3遍，不可以有遗漏部位。9、拼色：对修复后颜色局部不协调的位置进行拼色造旧处理，达到统一的效果。4．2避潮层（有上升毛细水情况下进行防水处理）1、基本原理通过把防水剂注射到墙体中，形成防水带，达到防止上升毛细水的效果(图1)注射毛细扩散墙体内裂隙、薄弱带渗透流动＋毛细扩散防水带砖图1：注射防水基本原理2、使用材料主要材料为德国原装进口的wacker有机硅，有很好的防水效果，拥有英国BBA证书。3、注射防水施工方案(图1，2，3)图2：注射防水钻孔位置选择示意图正常钻孔10-12cm有空隙的正常钻孔注射砖50mm角度=30-25o孔深：墙厚度370mm时，深度340mm墙厚度240mm时，深度220mm图3：注射角度及深度避潮层修复施工方案步骤：1.清理老抹灰砂浆。2.打孔、从室内打孔、20-22mm钻头，孔距地高约30cm，也需要根据现场实际情况调整高度。3.孔间距10-12cm，角度20-30度。4.深度，按墙体厚度为240mm计算，深度为22cm，孔眼选择在砖缝间。5.预注射碧林®封孔清浆，湿...
