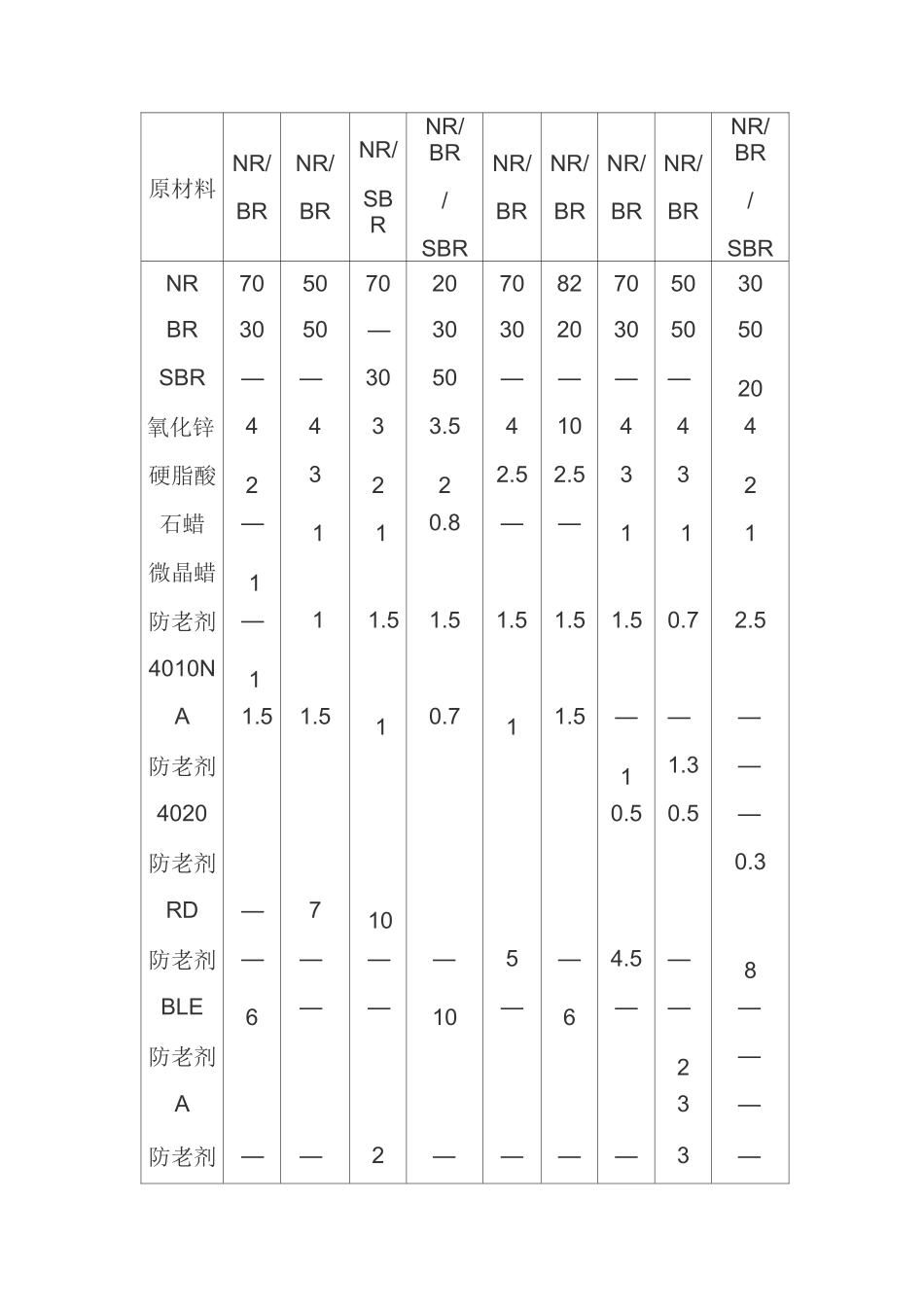

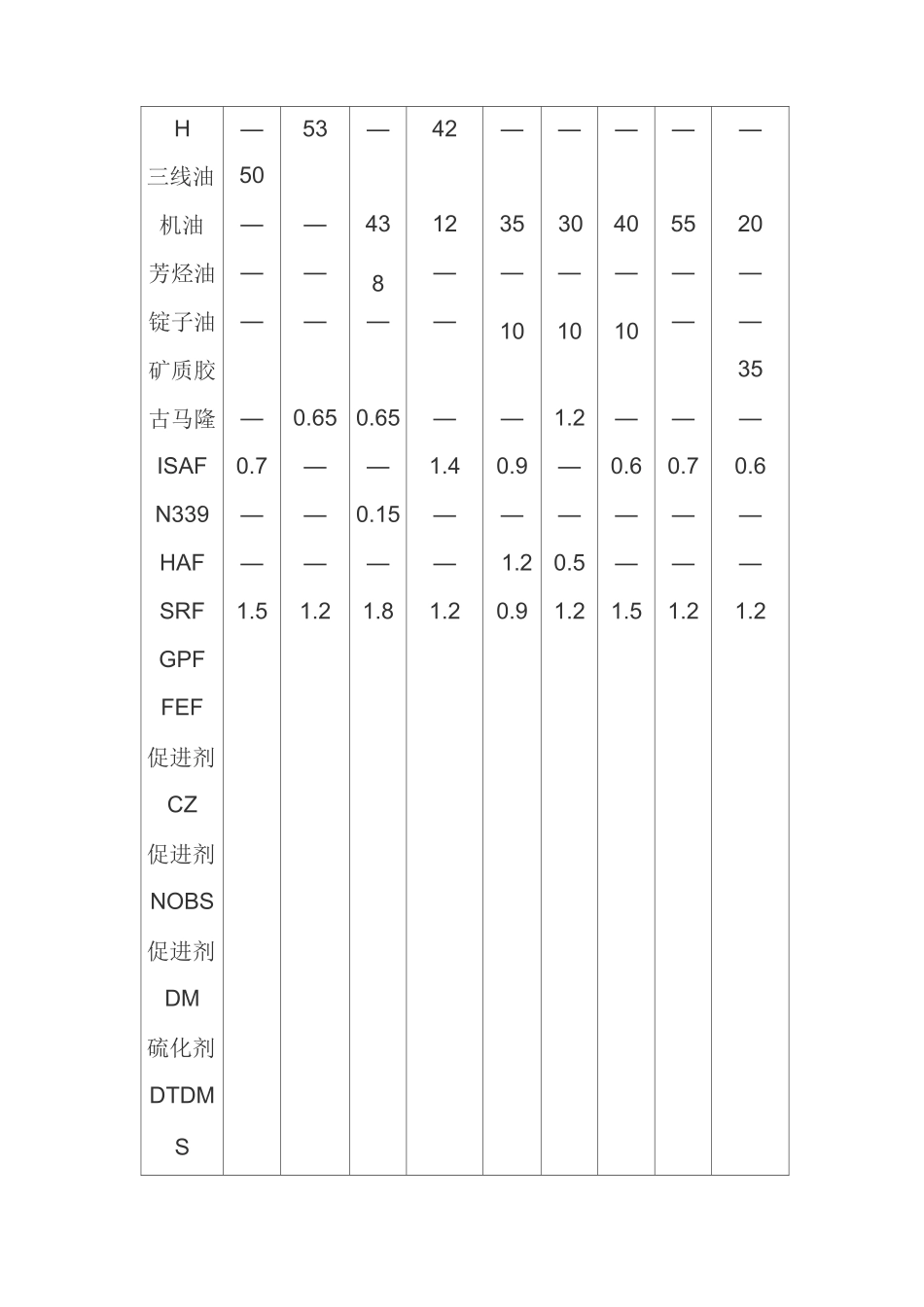

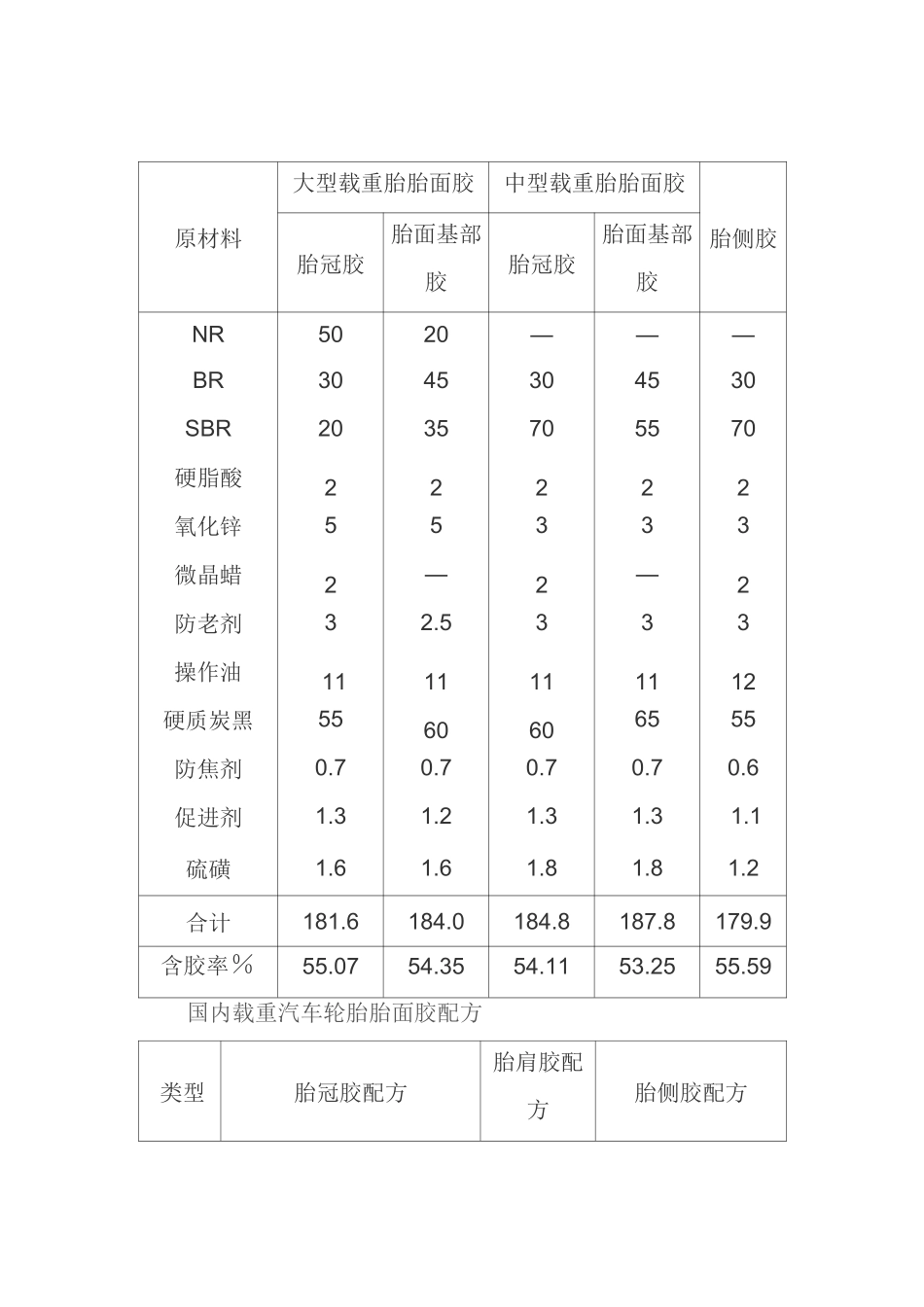

原材料大型载重胎胎面胶中型载重胎胎面胶胎侧胶胎冠胶胎面基部胶胎冠胶胎面基部胶NR5020———BR3045304530SBR2035705570硬脂酸22222氧化锌55333微晶蜡2—2—2防老剂32.5333操作油1111111112硬质炭黑5560606555防焦剂0.70.70.70.70.6促进剂1.31.21.31.31.1硫磺1.61.61.81.81.2合计181.6184.0184.8187.8179.9含胶率％55.0754.3554.1153.2555.59国内载重汽车轮胎胎面胶配方类型胎冠胶配方胎肩胶配方胎侧胶配方原材料NR/BRNR/BRNR/SBRNR/BR/SBRNR/BRNR/BRNR/BRNR/BRNR/BR/SBRNR705070207082705030BR3050—303020305050SBR——3050————20氧化锌4433.5410444硬脂酸23222.52.5332石蜡—110.8——111微晶蜡1防老剂—11.51.51.51.51.50.72.54010N1A1.51.510.711.5———防老剂11.3—40200.50.5—防老剂0.3RD—710防老剂————5—4.5—8BLE6——10—6———防老剂2—A3—防老剂——2————3—H—53—42—————三线油50机油——43123530405520芳烃油——8——————锭子油————101010——矿质胶35古马隆—0.650.65——1.2———ISAF0.7——1.40.9—0.60.70.6N339——0.15——————HAF————1.20.5———SRF1.51.21.81.20.91.21.51.21.2GPFFEF促进剂CZ促进剂NOBS促进剂DM硫化剂DTDMS167.172.3174.162.164.167.175.合计751177.10464174.6载重汽车轮胎胎体胶配方原材料缓冲层胶外帘布层胶内帘布层胶油皮胶NR100909070SBR101030再生胶100氧化锌7.5555硬脂酸2222防老剂4010NA0.8防老剂BLE1防老剂A111防老剂D11.51.51.5HAF2775GPF1115SRF15201530轻质碳酸钙30硅铝炭黑20松焦油46610促进剂M0.50.5促进剂DM1.20.60.6促进剂CZ促进剂TMTD硫磺防焦剂CTP0.032.50.070.062.50.052.510.12.2合计162.1157.16154.15302.8胎圈胶胶料配方原材料钢丝圈胶三角芯胶钢丝圈包布胶NR801002510010070BR205030SBR25再生胶200250氧化锌10245955硬脂酸152611石蜡1环烷酸跍3SRF7093100N66050N33080N77437.5陶土100170轻质碳酸钙49360松焦油3108沥青芳烃油古马隆树脂氧化铁红氧化铅防老剂RD防老剂4010NA防老剂D防老剂A促进剂NOBS促进剂CZ促进剂M促进剂DM促进剂TMTD促进剂D硫磺3820.97121762.521.350.1517511.51.2251.51.561.50.70.152.931021.50.80.22.93合计307.9709.0198.7847.0148.78173.43内胎和气门嘴垫胶的配方原材料内胎胶气门嘴垫胶NR/SBRIIRIIR/EPDMCIIR普通内胎丁基内胎NRSBR（充油）IIREPDM7041.31008515100氧化锌5555硬脂酸2.5111氧化镁防老剂D1.5防老剂40101石蜡1氧化铁红RX-80HAF13GPF305870SRF40FEF25白炭黑石蜡油1622送焦油6沥青1.5环烷油25机油促进剂DM10.50.50.5促进剂0.311.5TMTD0.7促进剂ZDC促进剂MvDIValign=ce促进剂D1.31.751.5硫磺轮胎主要可以由天然橡胶（NR）聚异戊二烯，丁苯橡胶（SBR）丁二烯和苯乙烯，顺丁橡胶（BR）是由丁二烯，异戊橡胶（IR）是由异戊二烯，丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯为主要原料，硬脂酸，氧化锌，微晶蜡，防老剂，操作油，硬质炭黑，防焦剂，促进剂，硫磺等为配料制成。1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约一601~+801。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约—501~+1001。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，...
