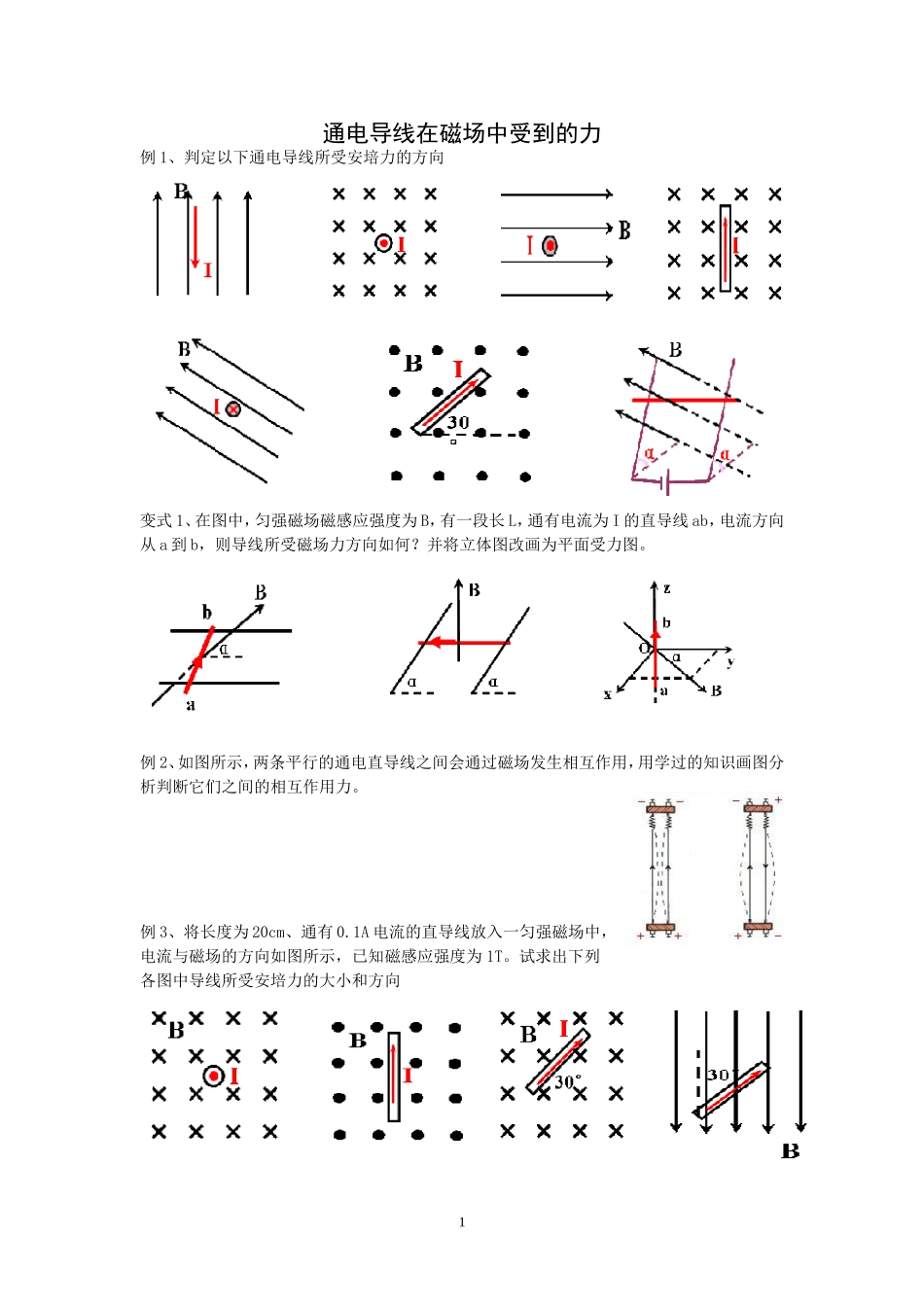

通电导线在磁场中受到的力例1、判定以下通电导线所受安培力的方向变式1、在图中，匀强磁场磁感应强度为B，有一段长L，通有电流为I的直导线ab，电流方向从a到b，则导线所受磁场力方向如何？并将立体图改画为平面受力图。例2、如图所示，两条平行的通电直导线之间会通过磁场发生相互作用，用学过的知识画图分析判断它们之间的相互作用力。例3、将长度为20cm、通有0.1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为1T。试求出下列各图中导线所受安培力的大小和方向1变式2、如图所示，导线abc为垂直折线,其中电流为I,ab=bc=L,导线所在的平面与匀强磁场垂直,匀强磁场的磁感应强度为B,求导线abc所受安培力的大小和方向.变式3：如图所示，直角三角形abc组成的导线框内通有电流I＝1A，并处在方向竖直向下的匀强磁场B＝2T中，ac=40cm，，求三角形框架各边所受的安培力。【课堂练习案】探究1安培力方向的判断1、如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心，且垂直于线圈平面，当线圈中通入如图方向的电流后，线圈的运动情况是()A．线圈向左运动B．线圈向右运动C．从上往下看顺时针转动D．从上往下看逆时针转动2、一根容易形变的弹性导线，两端固定。导线中通有电流，方向如图中箭头所示。当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是(D)探究2安培力作用下导体的运动问题3、两条通电的直导线互相垂直，如图所示，但两导线相隔一小段距离，其中导线AB是固定的，另一条导线CD能自由转动。它们通以图示方向的直流电流时，CD导线将()A．逆时针方向转动，同时靠近导线ABB．顺时针方向转动，同时靠近导线ABC．逆时针方向转动，同时离开导线ABD．顺时针方向转动，同时离开导线AB4、如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由转动，当导线通入图示方向电流时，导线的运动情况是（俯视图）（）A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升探究3安培力作用下导体的平衡5、质量为m＝0.02kg的通电细杆ab置于倾角为θ＝37°的平行放置的导轨上，导轨的宽度d＝0.2m，杆ab与导轨间的动摩擦因数μ＝0.4，磁感应强度B＝2T的匀强磁场与导轨平面垂直且方向向下，如图所示。现调节滑动变阻器的触头，试求出为使杆ab静止不动，通过ab杆的电流范围为多少？（g取10m/s2）2SN6、如图，左边的线圈下边在磁场中，当左边的线圈通以逆时针电流I时，天平恰好平衡，此时天平右边的砝码为m，若改为顺时针方向的电流且大小不变，则需在天平右边增加△m的砝码，通电线圈受到磁场力大小为（）A．△mg/2B．（m+△m）gC．△mgD．（m+△m）g/2【课后练习案】1、关于磁场对通电直导线的作用力(安培力)，下列说法正确的是()A．通电直导线在磁场中一定受到安培力的作用B．通电直导线在磁场中所受安培力的方向一定跟磁场的方向垂直C．通电直导线在磁场中所受安培力的方向一定跟电流的方向垂直D．通电直导线在磁场中所受安培力的方向垂直于由B和I所确定的平面2、用两根细线把两个完全相同的圆形导线环悬挂起来，让两者等高平行放置，如图所示．当两导线环中通入方向相同的电流I1、I2时，则有()A．两导线环相互吸引B．两导线环相互排斥C．两导线环无相互作用力D．两导线环先吸引后排斥3、如图所示，在倾角为α的光滑斜面上，垂直纸面放置一根长为L、质量为m的直导体棒，在导体棒中的电流I垂直纸面向里时，欲使导体棒静止在斜面上，下列外加匀强磁场的磁感应强度B的大小和方向正确的是()A．B＝mg，方向垂直斜面向上B．B＝mg，方向垂直斜面向下C．B＝mg，方向垂直斜面向下D．B＝mg，方向垂直斜面向上4、直导线AB与圆线圈的平面垂直且隔有一小段距离，直导线固定，线圈可以自由运动．当通过如图所示的电流时(同时通电)，从左向右看，线圈将()A．顺时针转动，同时靠近直导线ABB．顺时针转动，同时离开直导线ABC．逆时针转动，同时靠近直导线ABD．不动5、在赤道上空，水平放置一...
