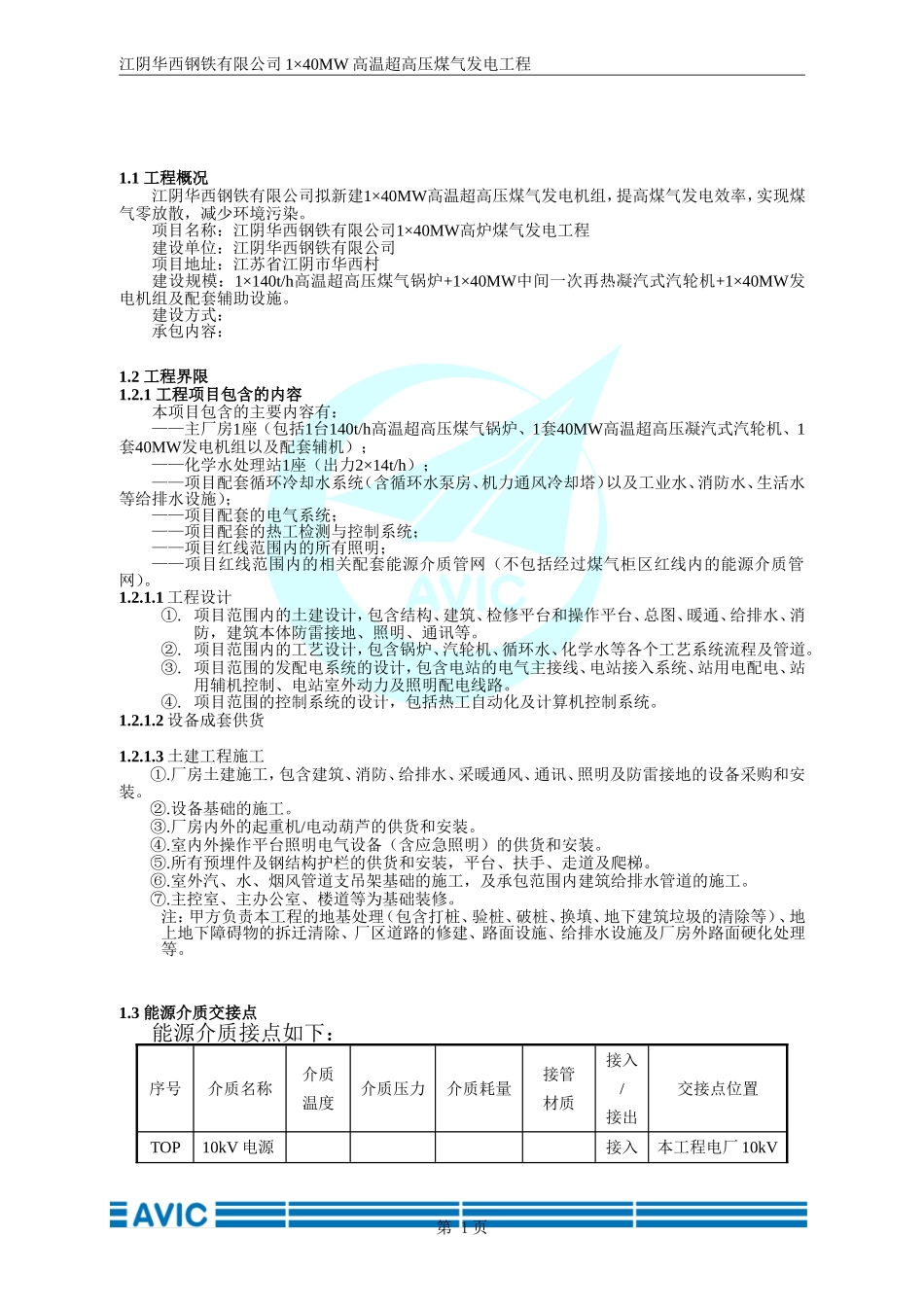

华钢高温超高压再热1×40MW煤气发电工程技术方案2016-5-13_第1页
1/50

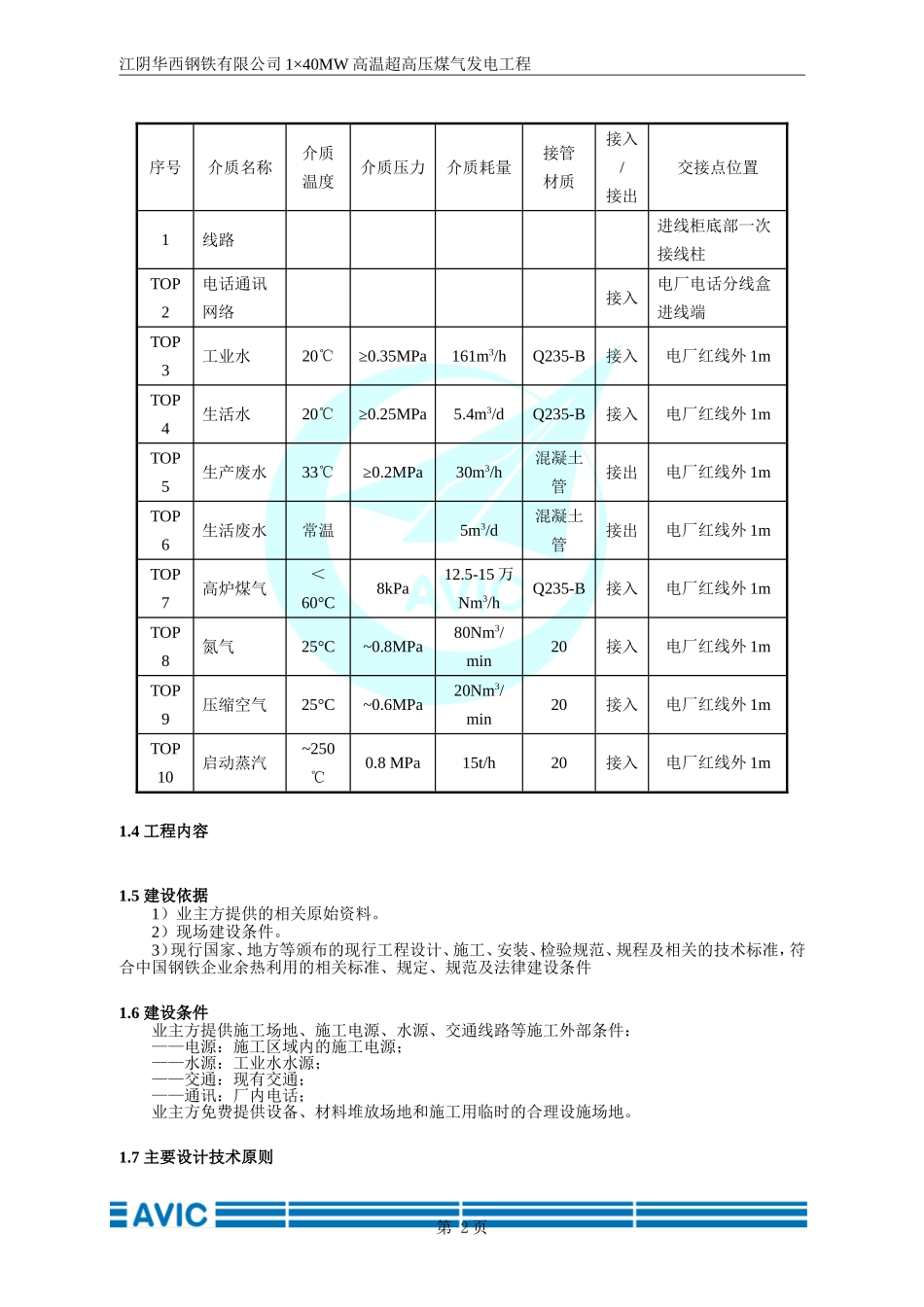

华钢高温超高压再热1×40MW煤气发电工程技术方案2016-5-13_第2页
2/50

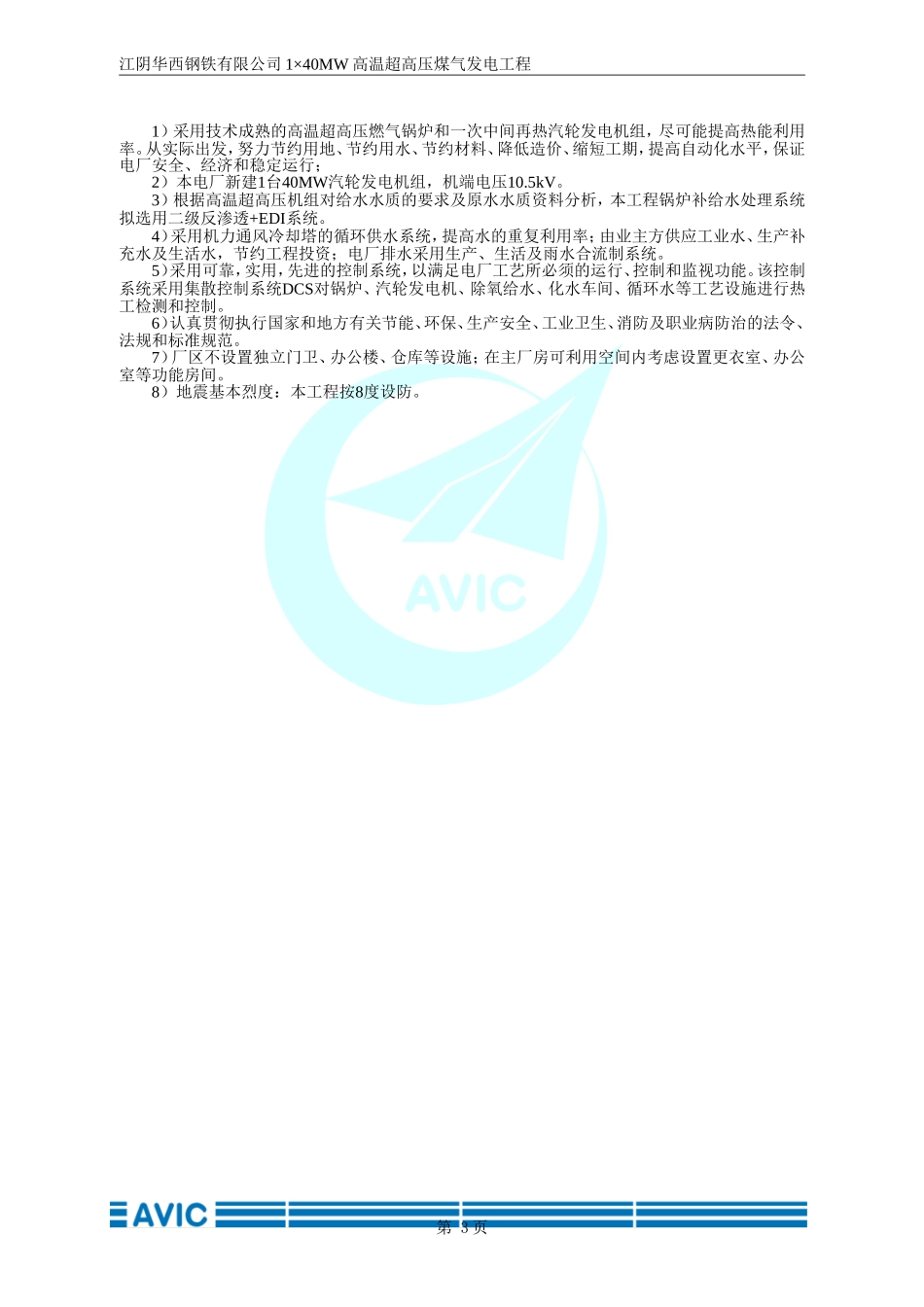

华钢高温超高压再热1×40MW煤气发电工程技术方案2016-5-13_第3页
3/50
江阴华西钢铁有限公司1×40MW高温超高压煤气发电工程1.1工程概况江阴华西钢铁有限公司拟新建1×40MW高温超高压煤气发电机组,提高煤气发电效率,实现煤气零放散,减少环境污染。项目名称:江阴华西钢铁有限公司1×40MW高炉煤气发电工程建设单位:江阴华西钢铁有限公司项目地址:江苏省江阴市华西村建设规模:1×140t/h高温超高压煤气锅炉+1×40MW中间一次再热凝汽式汽轮机+1×40MW发电机组及配套辅助设施。建设方式:承包内容:1.2工程界限1.2.1工程项目包含的内容本项目包含的主要内容有:——主厂房1座(包括1台140t/h高温超高压煤气锅炉、1套40MW高温超高压凝汽式汽轮机、1套40MW发电机组以及配套辅机);——化学水处理站1座(出力2×14t/h);——项目配套循环冷却水系统(含循环水泵房、机力通风冷却塔)以及工业水、消防水、生活水等给排水设施);——项目配套的电气系统;——项目配套的热工检测与控制系统;——项目红线范围内的所有照明;——项目红线范围内的相关配套能源介质管网(不包括经过煤气柜区红线内的能源介质管网)。1.2.1.1工程设计.①项目范围内的土建设计,包含结构、建筑、检修平台和操作平台、总图、暖通、给排水、消防,建筑本体防雷接地、照明、通讯等。.②项目范围内的工艺设计,包含锅炉、汽轮机、循环水、化学水等各个工艺系统流程及管道。.③项目范围的发配电系统的设计,包含电站的电气主接线、电站接入系统、站用电配电、站用辅机控制、电站室外动力及照明配电线路。.④项目范围的控制系统的设计,包括热工自动化及计算机控制系统。1.2.1.2设备成套供货1.2.1.3土建工程施工.①厂房土建施工,包含建筑、消防、给排水、采暖通风、通讯、照明及防雷接地的设备采购和安装。.②设备基础的施工。.③厂房内外的起重机/电动葫芦的供货和安装。.④室内外操作平台照明电气设备(含应急照明)的供货和安装。.⑤所有预埋件及钢结构护栏的供货和安装,平台、扶手、走道及爬梯。.⑥室外汽、水、烟风管道支吊架基础的施工,及承包范围内建筑给排水管道的施工。.⑦主控室、主办公室、楼道等为基础装修。注:甲方负责本工程的地基处理(包含打桩、验桩、破桩、换填、地下建筑垃圾的清除等)、地上地下障碍物的拆迁清除、厂区道路的修建、路面设施、给排水设施及厂房外路面硬化处理等。1.3能源介质交接点能源介质接点如下:序号介质名称介质温度介质压力介质耗量接管材质接入/接出交接点位置TOP10kV电源接入本工程电厂10kV第1页江阴华西钢铁有限公司1×40MW高温超高压煤气发电工程序号介质名称介质温度介质压力介质耗量接管材质接入/接出交接点位置1线路进线柜底部一次接线柱TOP2电话通讯网络接入电厂电话分线盒进线端TOP3工业水20℃≥0.35MPa161m3/hQ235-B接入电厂红线外1mTOP4生活水20℃≥0.25MPa5.4m3/dQ235-B接入电厂红线外1mTOP5生产废水33℃≥0.2MPa30m3/h混凝土管接出电厂红线外1mTOP6生活废水常温5m3/d混凝土管接出电厂红线外1mTOP7高炉煤气<60°C8kPa12.5-15万Nm3/hQ235-B接入电厂红线外1mTOP8氮气25°C~0.8MPa80Nm3/min20接入电厂红线外1mTOP9压缩空气25°C~0.6MPa20Nm3/min20接入电厂红线外1mTOP10启动蒸汽~250℃0.8MPa15t/h20接入电厂红线外1m1.4工程内容1.5建设依据1)业主方提供的相关原始资料。2)现场建设条件。3)现行国家、地方等颁布的现行工程设计、施工、安装、检验规范、规程及相关的技术标准,符合中国钢铁企业余热利用的相关标准、规定、规范及法律建设条件1.6建设条件业主方提供施工场地、施工电源、水源、交通线路等施工外部条件:——电源:施工区域内的施工电源;——水源:工业水水源;——交通:现有交通;——通讯:厂内电话;业主方免费提供设备、材料堆放场地和施工用临时的合理设施场地。1.7主要设计技术原则第2页江阴华西钢铁有限公司1×40MW高温超高压煤气发电工程1)采用技术成熟的高温超高压燃气锅炉和一次中间再热汽轮发电机组,尽可能提高热能利用率。从实际出发,努力节约用地、节约用水、节约材料、降低造价、缩短工期,提高自动化水平,保证电厂安全、经济和稳定运行;2)本电厂新建1台40MW汽轮发电机组,机端电压10...
