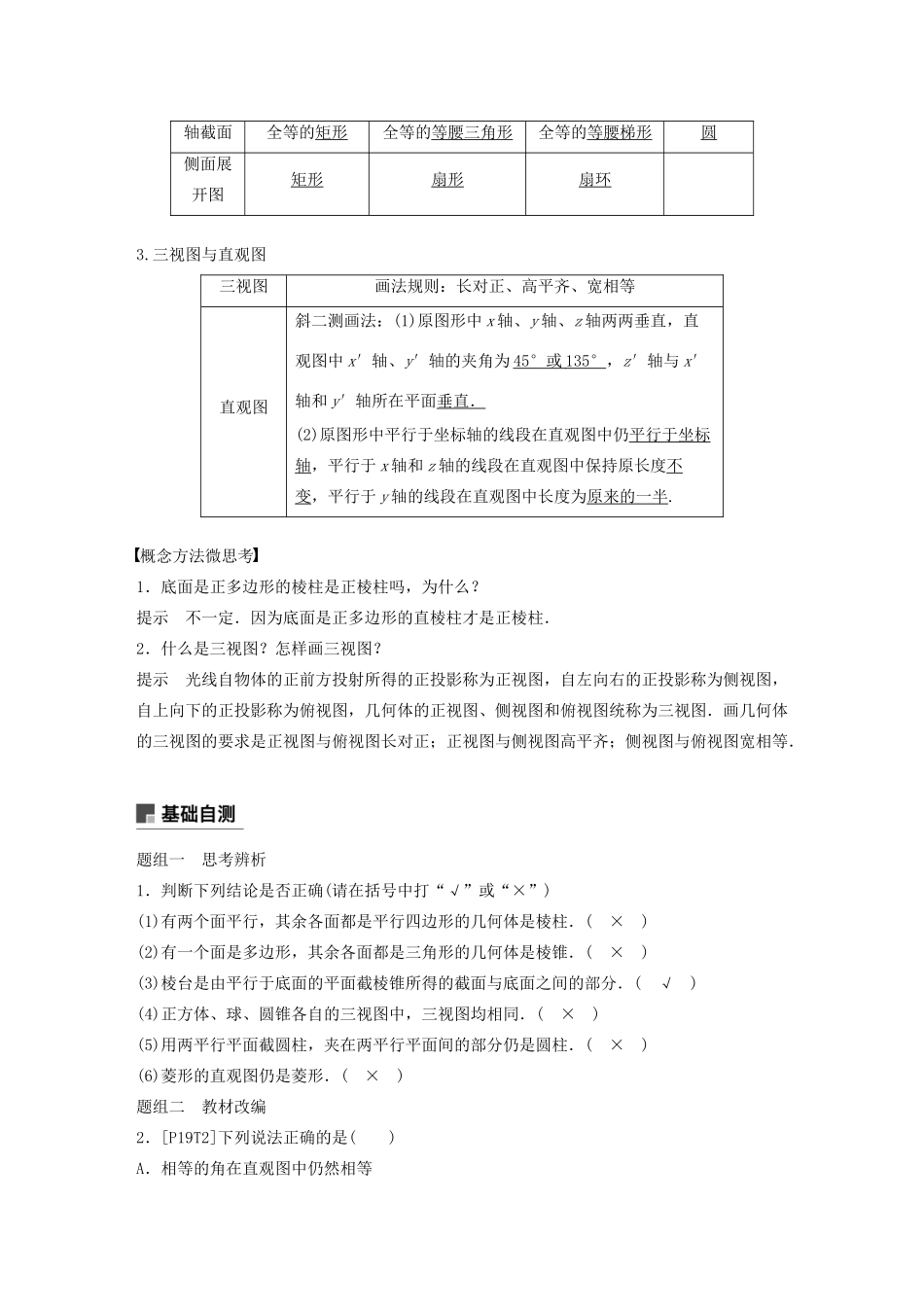

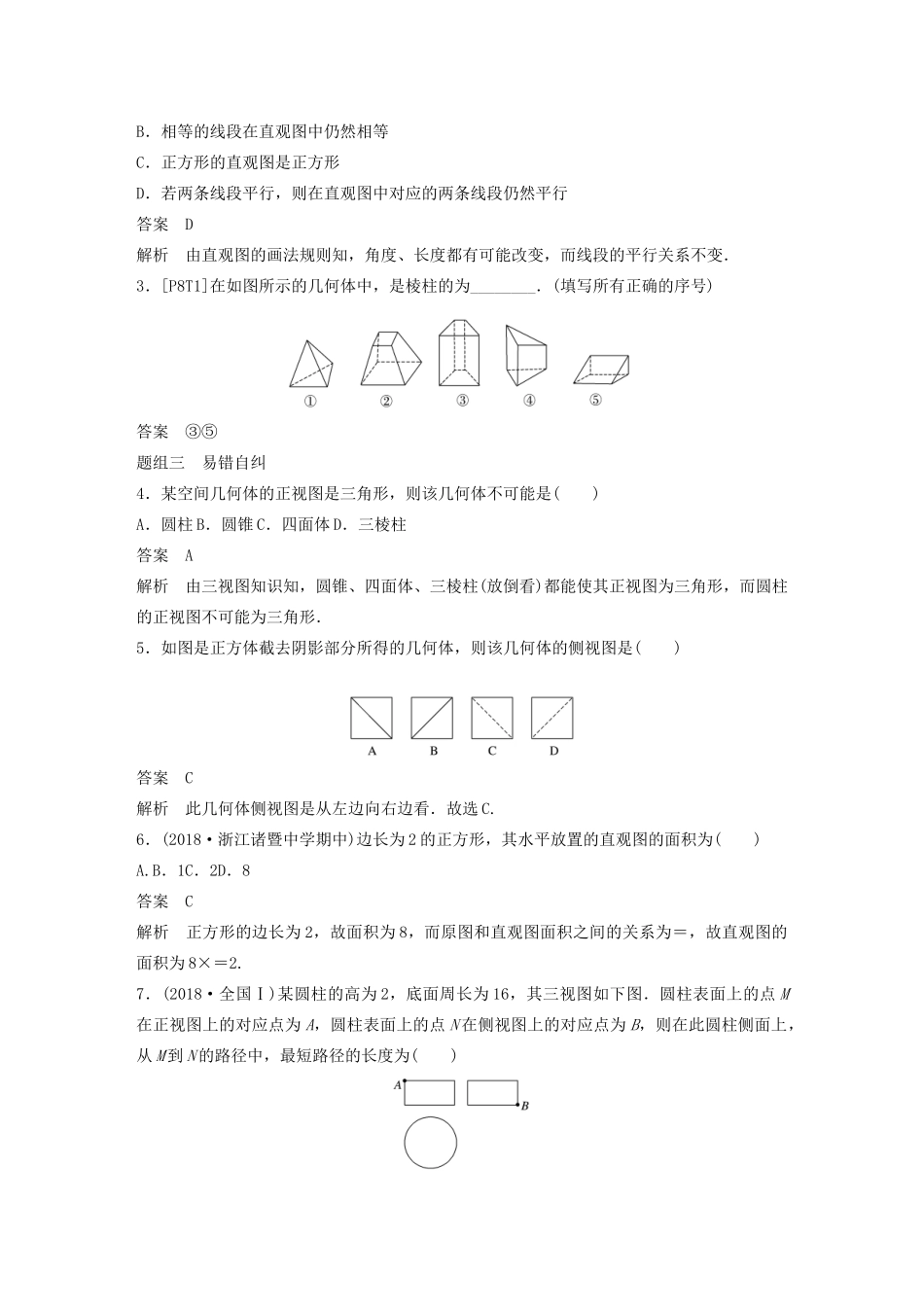

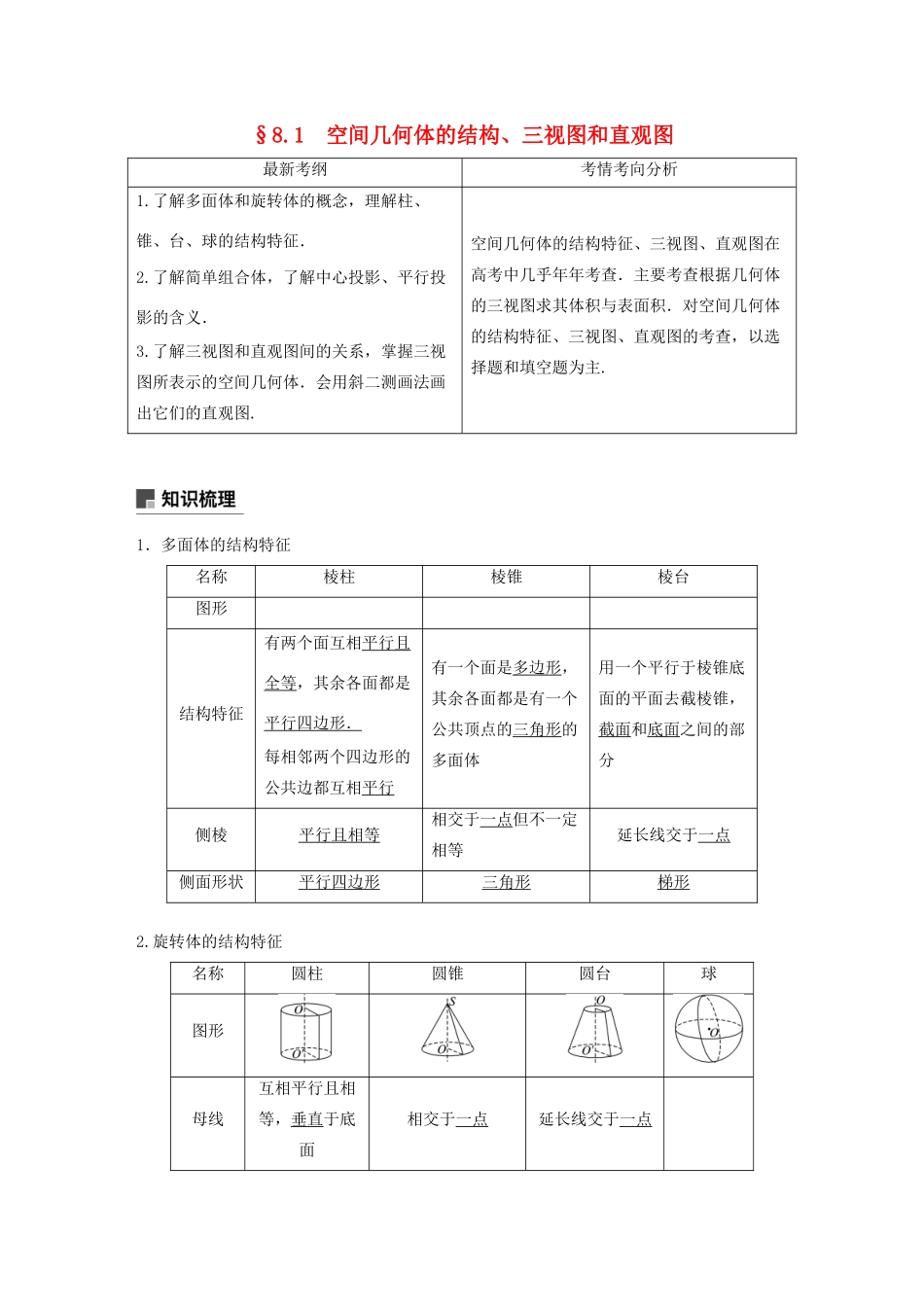

§8.1空间几何体的结构、三视图和直观图最新考纲考情考向分析1.了解多面体和旋转体的概念，理解柱、锥、台、球的结构特征．2.了解简单组合体，了解中心投影、平行投影的含义．3.了解三视图和直观图间的关系，掌握三视图所表示的空间几何体．会用斜二测画法画出它们的直观图.空间几何体的结构特征、三视图、直观图在高考中几乎年年考查．主要考查根据几何体的三视图求其体积与表面积．对空间几何体的结构特征、三视图、直观图的考查，以选择题和填空题为主.1．多面体的结构特征名称棱柱棱锥棱台图形结构特征有两个面互相平行且全等，其余各面都是平行四边形．每相邻两个四边形的公共边都互相平行有一个面是多边形，其余各面都是有一个公共顶点的三角形的多面体用一个平行于棱锥底面的平面去截棱锥，截面和底面之间的部分侧棱平行且相等相交于一点但不一定相等延长线交于一点侧面形状平行四边形三角形梯形2.旋转体的结构特征名称圆柱圆锥圆台球图形母线互相平行且相等，垂直于底面相交于一点延长线交于一点轴截面全等的矩形全等的等腰三角形全等的等腰梯形圆侧面展开图矩形扇形扇环3.三视图与直观图三视图画法规则：长对正、高平齐、宽相等直观图斜二测画法：(1)原图形中x轴、y轴、z轴两两垂直，直观图中x′轴、y′轴的夹角为45°或135°，z′轴与x′轴和y′轴所在平面垂直．(2)原图形中平行于坐标轴的线段在直观图中仍平行于坐标轴，平行于x轴和z轴的线段在直观图中保持原长度不变，平行于y轴的线段在直观图中长度为原来的一半.概念方法微思考1．底面是正多边形的棱柱是正棱柱吗，为什么？提示不一定．因为底面是正多边形的直棱柱才是正棱柱．2．什么是三视图？怎样画三视图？提示光线自物体的正前方投射所得的正投影称为正视图，自左向右的正投影称为侧视图，自上向下的正投影称为俯视图，几何体的正视图、侧视图和俯视图统称为三视图．画几何体的三视图的要求是正视图与俯视图长对正；正视图与侧视图高平齐；侧视图与俯视图宽相等．题组一思考辨析1．判断下列结论是否正确(请在括号中打“√”或“×”)(1)有两个面平行，其余各面都是平行四边形的几何体是棱柱．(×)(2)有一个面是多边形，其余各面都是三角形的几何体是棱锥．(×)(3)棱台是由平行于底面的平面截棱锥所得的截面与底面之间的部分．(√)(4)正方体、球、圆锥各自的三视图中，三视图均相同．(×)(5)用两平行平面截圆柱，夹在两平行平面间的部分仍是圆柱．(×)(6)菱形的直观图仍是菱形．(×)题组二教材改编2．[P19T2]下列说法正确的是()A．相等的角在直观图中仍然相等B．相等的线段在直观图中仍然相等C．正方形的直观图是正方形D．若两条线段平行，则在直观图中对应的两条线段仍然平行答案D解析由直观图的画法规则知，角度、长度都有可能改变，而线段的平行关系不变．3．[P8T1]在如图所示的几何体中，是棱柱的为________．(填写所有正确的序号)答案③⑤题组三易错自纠4．某空间几何体的正视图是三角形，则该几何体不可能是()A．圆柱B．圆锥C．四面体D．三棱柱答案A解析由三视图知识知，圆锥、四面体、三棱柱(放倒看)都能使其正视图为三角形，而圆柱的正视图不可能为三角形．5．如图是正方体截去阴影部分所得的几何体，则该几何体的侧视图是()答案C解析此几何体侧视图是从左边向右边看．故选C.6．(2018·浙江诸暨中学期中)边长为2的正方形，其水平放置的直观图的面积为()A.B．1C．2D．8答案C解析正方形的边长为2，故面积为8，而原图和直观图面积之间的关系为＝，故直观图的面积为8×＝2.7．(2018·全国Ⅰ)某圆柱的高为2，底面周长为16，其三视图如下图．圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在侧视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为()A．2B．2C．3D．2答案B解析先画出圆柱的直观图，根据题中的三视图可知，点M，N的位置如图①所示．圆柱的侧面展开图及M，N的位置(N为OP的四等分点)如图②所示，连接MN，则图中MN即为M到N的最短路径．|ON|＝×16＝4，|OM|＝2，∴|MN|＝＝＝2.故选B.题型一空间几何体的结构特征1．以下命题：①以直角三角形的一边所在直线为轴旋转一周...
