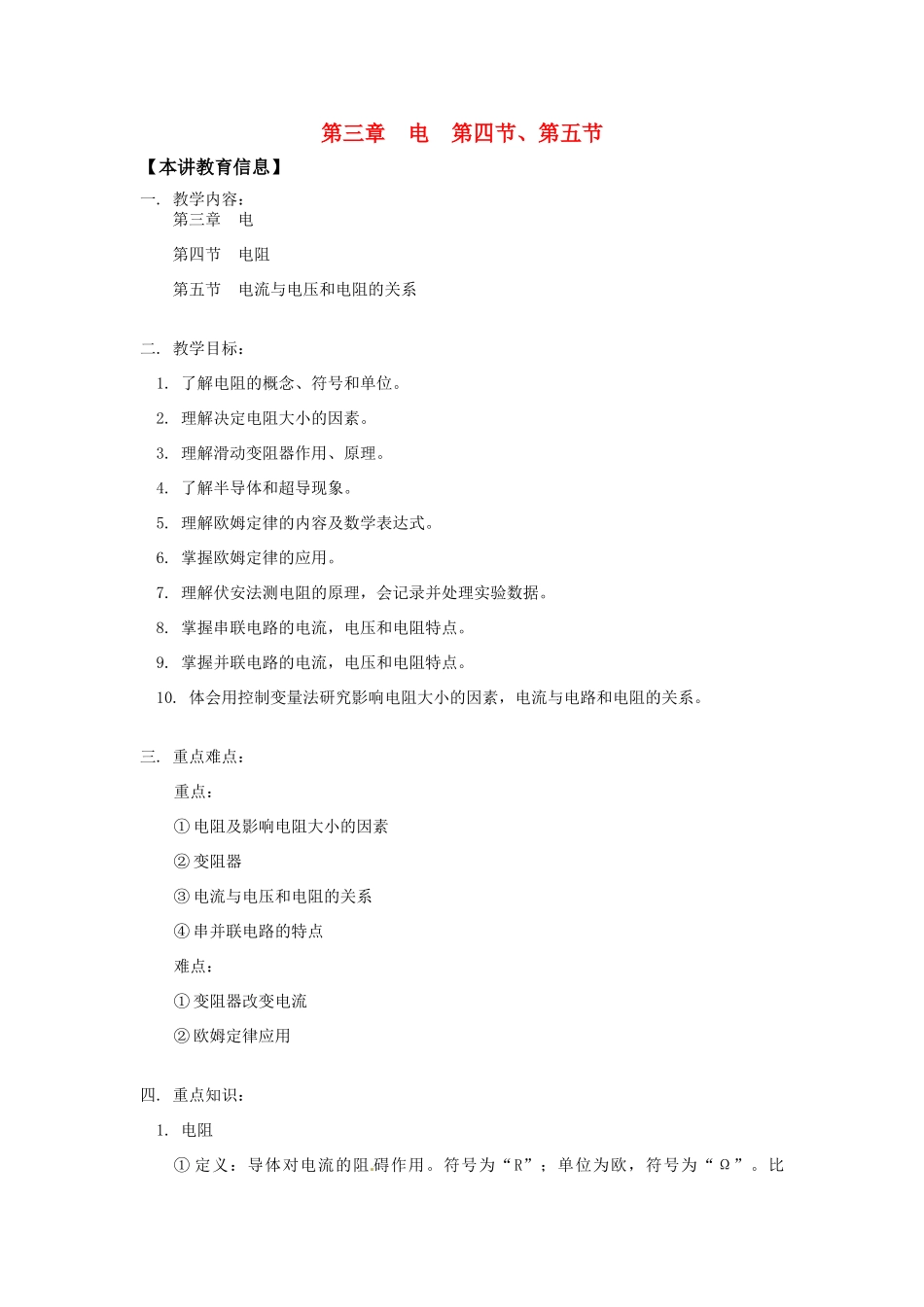

第三章电第四节、第五节【本讲教育信息】一.教学内容：第三章电第四节电阻第五节电流与电压和电阻的关系二.教学目标：1.了解电阻的概念、符号和单位。2.理解决定电阻大小的因素。3.理解滑动变阻器作用、原理。4.了解半导体和超导现象。5.理解欧姆定律的内容及数学表达式。6.掌握欧姆定律的应用。7.理解伏安法测电阻的原理，会记录并处理实验数据。8.掌握串联电路的电流，电压和电阻特点。9.掌握并联电路的电流，电压和电阻特点。10.体会用控制变量法研究影响电阻大小的因素，电流与电路和电阻的关系。三.重点难点：重点：①电阻及影响电阻大小的因素②变阻器③电流与电压和电阻的关系④串并联电路的特点难点：①变阻器改变电流②欧姆定律应用四.重点知识：1.电阻①定义：导体对电流的阻碍作用。符号为“R”；单位为欧，符号为“Ω”。比“Ω”大的单位有“KΩ”和“MΩ”。（1MΩ＝103KΩ＝106Ω）。②影响电阻大小的因素。导体的电阻大小取决于导体本身的材料、导体的长度和横截面积。银导电性能最好，铜次之，同等条件下，导体长度越长，电阻越大；横截面积越大，电阻越小。导体的电阻还与温度有关（如灯泡灯丝和半导体）③电阻是导体本身的一种性质。电阻大小可以用公式来计算，但导体电阻大小与U和I无关。在相同温度下导体的电阻是由导体本身（材料、长度、横截面积）决定的。④电阻的测量a.测量原理：b.电路图如下：c.数据及处理2.变阻器①定义：能改变电阻大小的电学仪器，常见的有滑动变阻器、旋转式变阻器、电阻箱拉杆式变阻器等。②滑动变阻器（如下）a.连接CD：R=0，无变阻作用b.连接AB：R最大，无变阻作用c.连接AD：P向右，R变大d.连接BC：P向右，R变小变阻原理：利用改变接入电路部分的电阻丝长度来改变电阻。3.半导体和超导现象①半导体：导电性能介于金属和绝缘体之间的一种导电物质。②半导体特点：a.半导体材料中掺入杂质导电性能剧增b.温度升高，半导体材料电阻减小c.光照下，半导体电阻明显减小③超导现象：某些物质组成的物体在温度降到一定程度时，电阻突然消失的现象。4.电流与电压和电阻的关系①文字表达：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。④欧姆定律描述的电流、电压和电阻a.同时性：I、U、R要是同一时刻的电流、电压和电阻b.对应性：I、U、R要是同一段电路上电流、电压和电阻5.串并联电路的特点①串联电路串联电路中电流处处相等串联电路中总电压等于各部分电压之和串联电路中总电阻等于各部分电阻之和总电阻变大的原因是因为串联相当于增大了导体的长度。②并联电路并联电路总电流等于各支路电流之和并联电路的总电压等于各支路的电压并联电路的总电阻的倒数等于各支路电阻的倒数之和对于由二个电阻组成的并联电路，总电阻计算也可：总电阻变小的原因是因为并联相当于增大了导体的横截面积。【典型例题】例1.如下图所示电路，电源电压保持不变，如果将滑动变阻器的AC接线柱分别与电路中M、N相连接，当滑片P向左移动时，电流表示数将__________，灯的亮度将__________；如果将C、B接线柱分别与M、N相连接，当滑片P向左移动时，电流表的示数将__________，灯的亮度将__________。解析：在研究变阻器的问题时，首先要弄清是变阻器的哪一部分被接入电路，然后从滑片移动时这一部分的长度变化而判断变阻器的阻值变化。本题中如果是A、C接线柱连接M、N，则变阻器的AP段连入电路，滑片向左时该段电阻丝长度变小，因此变阻器电阻变小，电流表示数变大，灯亮度也变大；而当C、B接线柱与M、N相连时，则是变阻器的BP段电阻丝连入电路，当滑片P向左时，BP段长度变大，因此变阻器阻值也变大，电流表示数变小，灯亮度也变小。例2.如下图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片向右移动，电路中各电表的示数将发生什么变化？解析：本题的电路中，R1和R2二个电阻属于串联关系，变阻器R2有电流流过的是左边部分（即aP部分），当滑片P向右移动时aP部分变长，所以R2的阻值增大。对于和的示数，一定要讲究分析次序如果先分析示数，如应该先分析示数，再分析示数例3.如下图所示电路，电源电压为6V，且保持不变，R2=50Ω，当开...
