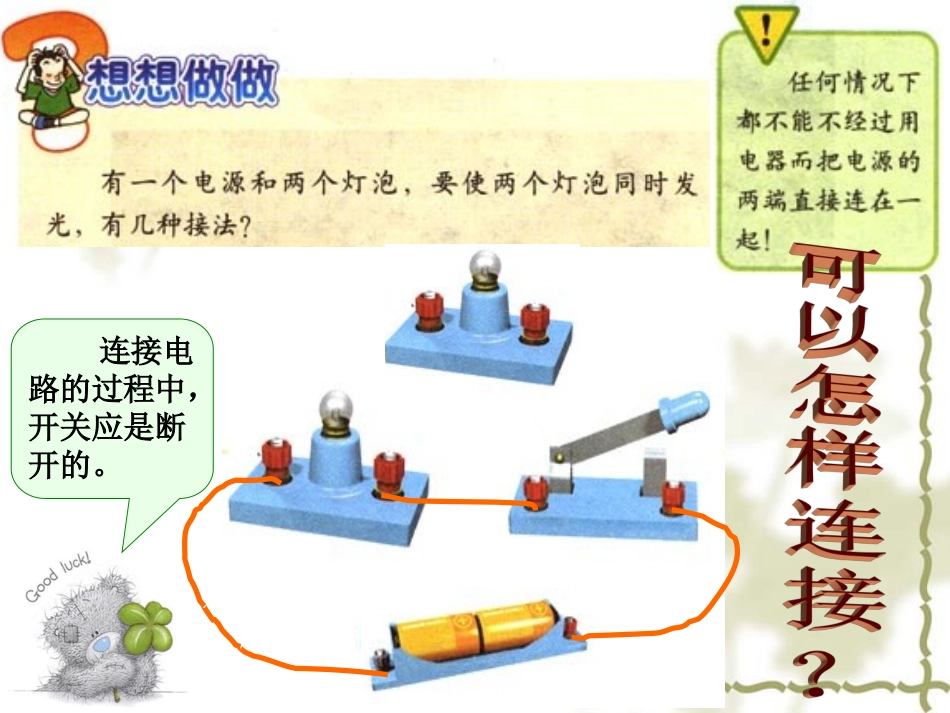

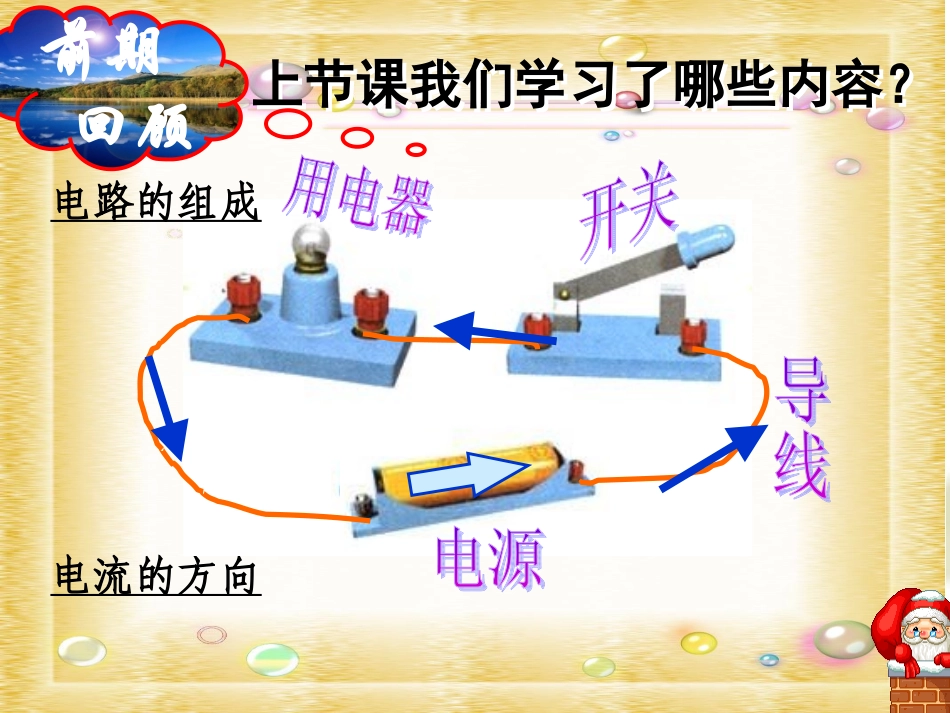

串联和并联上节课我们学习了哪些内容?上节课我们学习了哪些内容?前期回顾电流的方向电路的组成连接电路的过程中,开关应是断开的。两个元件首尾相连连接在电路里L1SL2L2L1S首首尾尾1.只有一条电流路径L1SL2L2L1S首首尾尾两个元件首尾相连连接在电路里1、串联电路的开关控制。开关的位置改变,控制作用是否改变?L1L2L1L2L1L2图1图2图32、串联电路的开关控制。L1L2L1L2L1L2整个电路其控制作用与位置无关图1图2图3闭合开关,把其中一个小灯泡拧出来,另一个小灯炮还亮吗?3.各用电器互相影响不亮2、串联电路的开关控制整个电路,其控制作用与位置无关2.各用电器互相影响吗?SL1L2把两个元件的两端分别连在一起,并列地接到电路中L2L1S首首尾尾SL1L2L2L1S节点干路支路1.有两条或两条以上的电流路径首首尾尾把两个元件的两端分别连在一起,并列地接到电路中1、干路开关的控制作用。支路开关的控制作用。S1S2SL2L1S1S2SL2L11、干路开关S控制灯泡。支路开关S1控制灯泡;S2控制灯泡。L1L2L1、L22、干路开关控制。支路开关控制。S1S2SL2L13、各支路用电器之间是否互相影响?闭合开关,把其中一个小灯泡拧出来,另一个小灯泡还亮吗?亮度改变吗?整个电路本条支路3.各支路不互相影响亮,亮度不变L1L2S1S2SL1S1S2SL2并联电路中的每一条支路都能独立地与干路构成通路,因此各支路间互不影响。想一想街道的路灯,当一盏灯不亮了,是否其它的灯也不亮?由此你可以判断路灯是什么连接方式?并联想一想教室里的日光灯,当一盏灯不亮了,是否其它的灯也不亮?由此你可以判断这是什么连接?并联想一想家中的电灯、电风扇、电冰箱、电视机、洗衣机等是怎样连接的?并联想一想节日彩灯“滿天星”由许多串小彩灯组成,为什么不亮时是一串不亮,另一串却不受影响?一串小彩灯内部是串联;串与串之间是并联。L2L2L2L1L1L1S1S1S1S2S2S2L2L1S1S2L2L1S1S2L2L2L1L1S1S1S2S21、如果电路中有两个灯泡,下列说法中正确的是:[]A.闭合开关后,两灯同时亮的一定是串联。B.闭合开关后,两灯同时亮的一定是并联。C.闭合开关后,两灯同时亮的可能是并联,也可能是串联。D.条件不足,无法判定。C2、找出下面电路连接图中的错误和不足。乙L2L1丙L1L2甲L2L13、任何情况下都绝对不允许不经过而直接将电源两极连在一起。用电器4、下面的电路图中,属于串联电路的是。属于并联电路的是。ABCDB、CA、D5、如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制。干并联L1L2L1、L2S1L1L2S2S6、如下图所示电路,若使两灯串联,应该闭合开关_______,断开开关_______;若使两灯并联,应该闭合开关_______,断开开关_______。若闭合开关S1和S2,断开开关S3,则灯_______发光,不发光;若闭合开关S2和S3,则会出现_______。S2S1和S3S1和S3S2L1L2短路L2L1S1S2要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.并在方框中画出电路图L2L1K2K1用线条代替导线,将中的电器元件连成电路。并在方框中画出电路图,要求:(1)开关K1只控制电灯L1,开关K2控制电灯L2;(2)共用一个电池组有一个电源、两个开关、两个电灯、一个电铃和导线若干,将他们组成电路,要求:S1闭合时,灯L1亮、电铃响;S2闭合时,灯L2亮、电铃响,画出电路图。L2S2S1L1R2R1LS2S1
