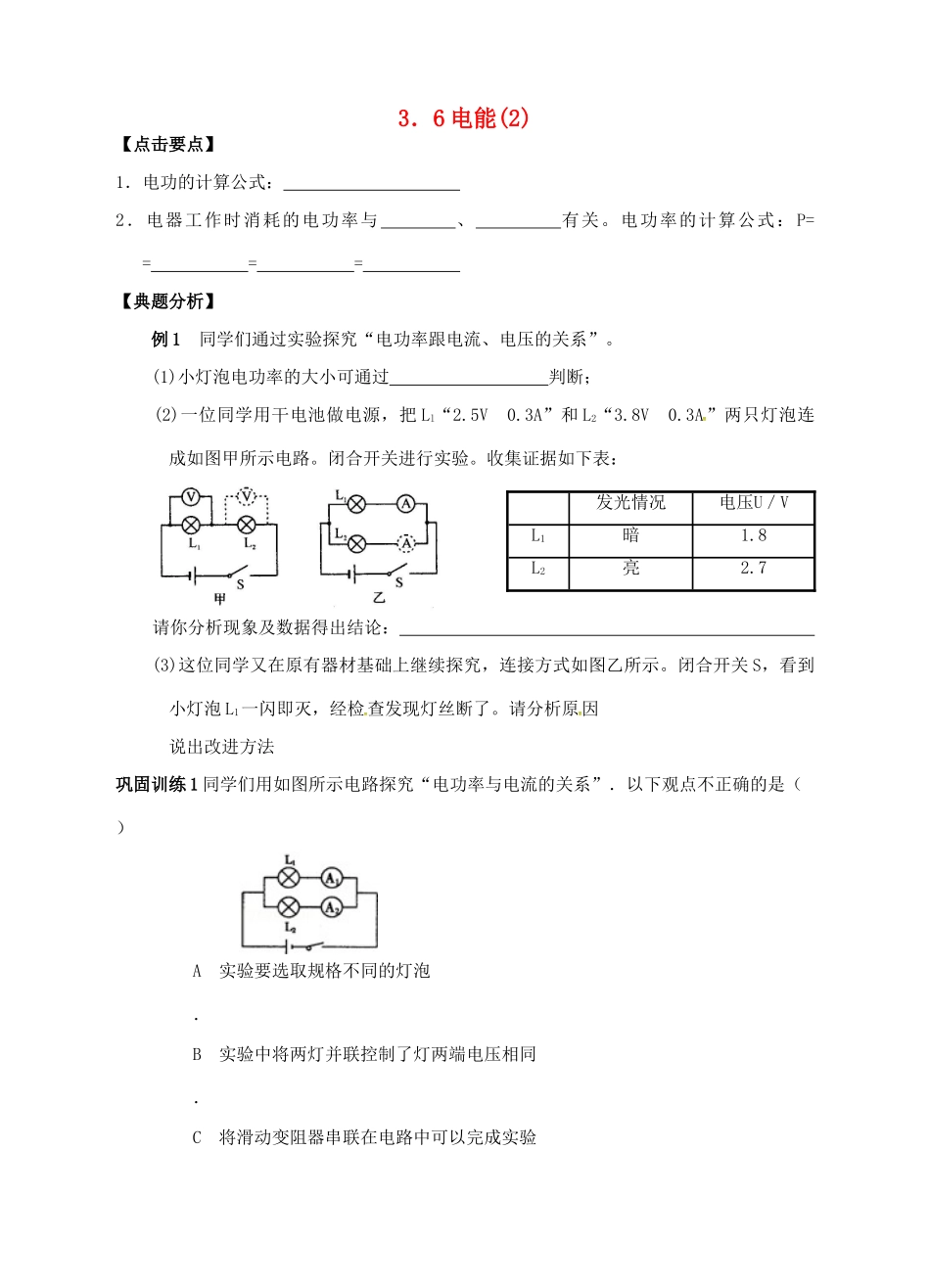

3．6电能(2)【点击要点】1．电功的计算公式：2．电器工作时消耗的电功率与、有关。电功率的计算公式：P====【典题分析】例1同学们通过实验探究“电功率跟电流、电压的关系”。(1)小灯泡电功率的大小可通过判断；(2)一位同学用干电池做电源，把Ll“2.5V0.3A”和L2“3.8V0.3A”两只灯泡连成如图甲所示电路。闭合开关进行实验。收集证据如下表：请你分析现象及数据得出结论：(3)这位同学又在原有器材基础上继续探究，连接方式如图乙所示。闭合开关S，看到小灯泡L1一闪即灭，经检查发现灯丝断了。请分析原因说出改进方法巩固训练1同学们用如图所示电路探究“电功率与电流的关系”．以下观点不正确的是（）A．实验要选取规格不同的灯泡B．实验中将两灯并联控制了灯两端电压相同C将滑动变阻器串联在电路中可以完成实验发光情况电压U／VL1暗1.8L2亮2.7．D．将题中并联电路改为串联电路也可以完成实验例2关于“12V4W”的小灯泡L1和“9V3W”的小灯泡L2，下列说法正确的是（）A．Ll和L2正常工作时的电阻一样大B．Ll和L2串联在一起使用时，两灯消耗的功率一样多C．Ll和L2并联在一起使用时，两灯消耗的功率一样多D．L2串联一个9Ω的电阻接在12V电路中，也能正常发光巩固训练2某理物兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是（）A．P甲＞P乙＞P丙B．P甲＜P乙＜P丙C．P甲=P乙=P丙D．P甲=P乙＞P丙例3有两灯如图所示，L1，L2分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（）A．4：3B．3：4C．5：3D．3：2巩固训练3如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是（）A．2：3B．3：2C．5：2D．1：2【跟踪演练】一、选择题1．A灯“220V100W”，B灯“220V60W”，C灯“220V40W”正常发光时，通过哪盏灯灯丝的电流大（）A．A灯B．B灯C．C灯D．一样大2．小红同学家的电冰箱正常工作时电流大约是1A，则它正常工作10h所消耗的电能是（）A．2200JB．1.32×105JC．7.92×105JD．7.92×106J3．由电功率公式P=I2R可知，导体中的电流一定时，导体的电功率P与导体的电阻R之间的关系图象是（）A．B．C．D．4．两个电阻R1和R2串联在电路中，R1和R2两端的电压之比2：3，若将它们并联在电路中，电阻R1和R2的功率之比为（）A．4：9B．2：3C．3：2D．2：55．某白炽灯铭牌上标有“220V40W”的字样，关于这盏白炽灯的说法正确的是（）A．该灯只能在220V的电压下工作B．该灯工作时的电功率一定为40WC．该灯正常工作时的电流为5.5AD．该灯正常工作时的电阻为1210Ω6．如图所示，电源电压恒定，小灯泡L1、L2均标有“12V6W”字样（设灯丝电阻不变），当S1、S2闭合时，灯L1正常发光，当S1闭合，S2断开时，两盏灯的总功率（）A．3WB．6WC．12WD．1.5W7.标有“6V3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3WB．3.3WC．3.6WD．5W8．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大（第8题）（第9题）9．如图所示电路，电源电压恒为6伏，L1标有“6V7.2W”，L2标有“6V3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．仅闭合S1、S3，L1不亮，L2亮B．仅闭合S2、S3，电流表读数为0.6安C．仅闭合S1、S2，电路总电阻为15欧D．仅闭合S3，电路消耗的总功率为10.8瓦二、填空题10．小明手中有一只白炽灯泡，上面标有“220V100W”字样，说明这只灯泡正常发光时的电阻大小为_________Ω，正常发光时实际功率为_________W；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为_________W．11.如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被_________，此时灯泡的电功率为9W．S1闭合S2断开时，灯泡的电功率为1W（不考虑灯泡...
