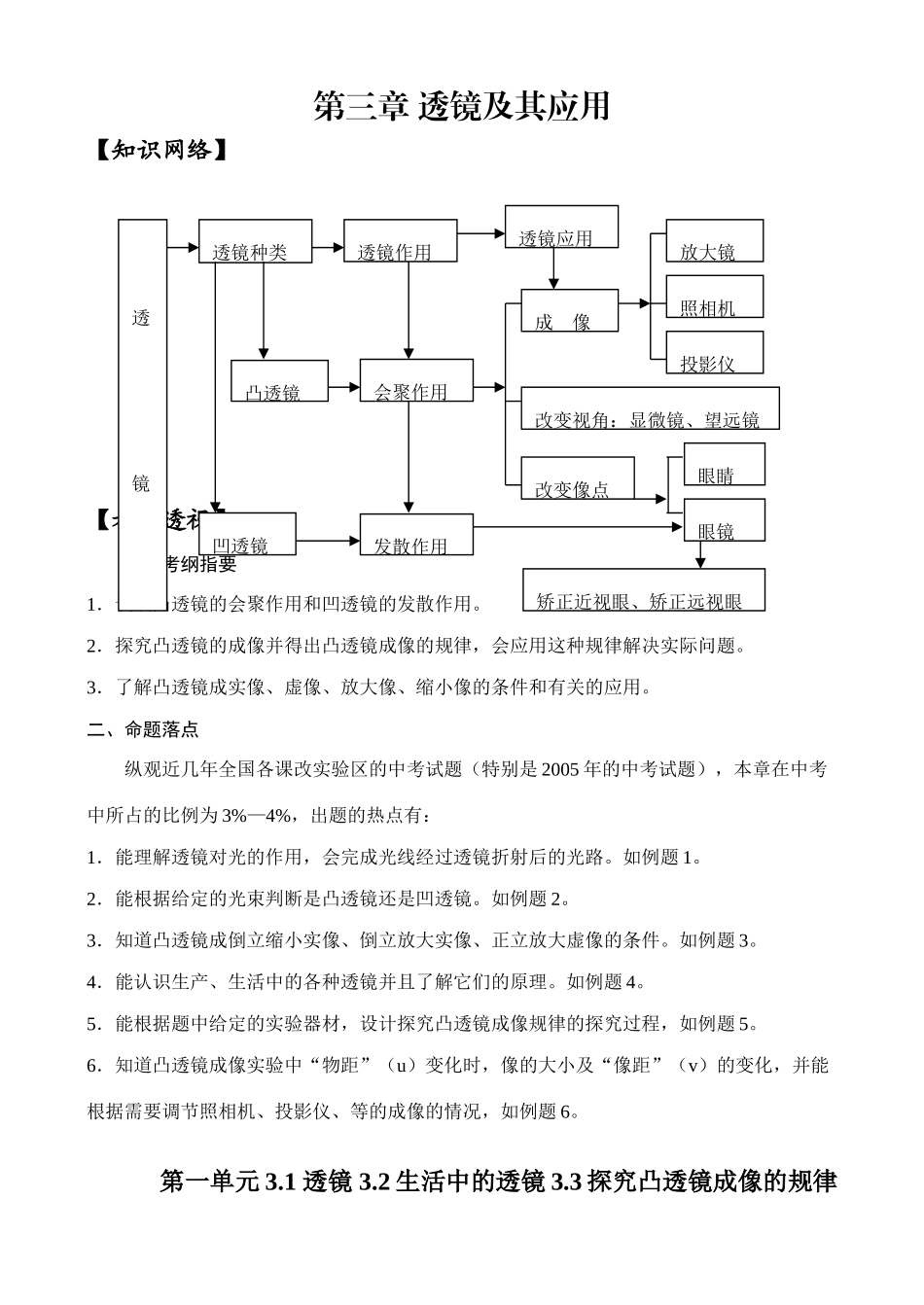

第三章透镜及其应用【知识网络】【考点透视】一、考纲指要1．认识凸透镜的会聚作用和凹透镜的发散作用。2．探究凸透镜的成像并得出凸透镜成像的规律，会应用这种规律解决实际问题。3．了解凸透镜成实像、虚像、放大像、缩小像的条件和有关的应用。二、命题落点纵观近几年全国各课改实验区的中考试题（特别是2005年的中考试题），本章在中考中所占的比例为3%—4%，出题的热点有：1．能理解透镜对光的作用，会完成光线经过透镜折射后的光路。如例题1。2．能根据给定的光束判断是凸透镜还是凹透镜。如例题2。3．知道凸透镜成倒立缩小实像、倒立放大实像、正立放大虚像的条件。如例题3。4．能认识生产、生活中的各种透镜并且了解它们的原理。如例题4。5．能根据题中给定的实验器材，设计探究凸透镜成像规律的探究过程，如例题5。6．知道凸透镜成像实验中“物距”（u）变化时，像的大小及“像距”（v）的变化，并能根据需要调节照相机、投影仪、等的成像的情况，如例题6。第一单元3.1透镜3.2生活中的透镜3.3探究凸透镜成像的规律透镜凸透镜透镜种类凹透镜发散作用透镜作用透镜应用会聚作用成像改变视角：显微镜、望远镜改变像点照相机投影仪放大镜眼睛眼镜矫正近视眼、矫正远视眼【典例精析】例1：如图3—1所示的凸透镜，已知经凸透镜折射后的光线的传播方向，请你根据凸透镜对光线的作用将入射光线填充完整。分析：这是一道检验学生理解“凸透镜对光的作用”的题，凸透镜对光线有会聚作用，其特点是：平行主光轴的光线，经凸透镜折射后过主焦点，那么，此题给出了折射光线是经过凸透镜折射后过主焦点，根据光的可逆性可推出它的入射光线一定是平行主光轴，入射光线所在的位置是过凸透镜与折射光线相交的点平行主光轴的一条直线。答案：如图3—2所示注意：此题要求学生知道：“平行主光轴的入射光线经过凸透镜折射后过主焦点；经过主焦点的入射光线经过凸透镜折射后平行主光轴；还有是通过光心的光线传播方向不会改变”。例2：如图3—3和3—4所示的暗箱（黑盒子）里面是某种类的透镜，请根据暗箱外面光线的传播方向判断暗箱里面透镜的种类分别是：和，并将其填充上。分析：图3—3入射光线为平行主光轴的光线，经过透镜后的另一侧的光线为会聚光线，可知图3—3的暗箱（黑盒子）里面是凸透镜，图3—4入射光线为平行主光轴的光线，F图3—1FOF图3—2FO图3—3图3—4经过透镜后的另一侧的光线为发散光线，可知图3—4的暗箱（黑盒子）里面是凹透镜，答案：凸透镜，凹透镜。填充图请同学们来完成。注意：两种透镜对光线作用的区别就是：凸透镜对光线有会聚作用，任何光线经过凸透镜折射后都向靠近主光轴的方向偏转；凹透镜对光线有发散的作用，平行主光轴的光线经凹透镜折射后向远离主光轴的方向偏转；也就是向外发散。例3：晓敏同学在做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（）A．成倒立缩小的像B．成倒立放大的像C．成正立放大的像D．不能成像分析：本题考查凸透镜成像规律。判断物体经过透镜后能成什么性质的像，一般的方法是弄清物距、焦距的关系。本题也可以用这种方法，蜡烛在光屏上成倒立的缩小的实像，则像距在f与2f之间。，那么当蜡烛放在此处时，另一侧则能得到倒立放大的像。答案：本题正确的答案为B。注意：物距、像距像与物体的位置关系和像的倒正、大小等性质以及它们的应用，都编写在下表中，若把此表理解了，做这一类的题会很容易的。物的位置像的位置像的性质应用举例凸透镜U=∞（平行光）V=f像与物异侧成一点测定焦距U>2f2f>V>f缩小、倒立、实像照像机，眼睛U=2fV=2f等大、倒立、实像2f>U>fV>2f放大、倒立、实像幻灯，电影机U=fV=∞同不成像探照灯的透镜侧Uf放大、正立、虚像放大镜例4：如图3—5所示，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼的位置变浅，另一条鱼变大。前者是由于形成的像（填“实或虚”）。后者是由于鱼缸构成了一个镜，鱼在它的，从而形成的像（填“实或虚”）。分析：该题对大多数学生来说很眼熟，因为它将以前涉及折射知识和透镜应用的两个知识点合在一起来问...
