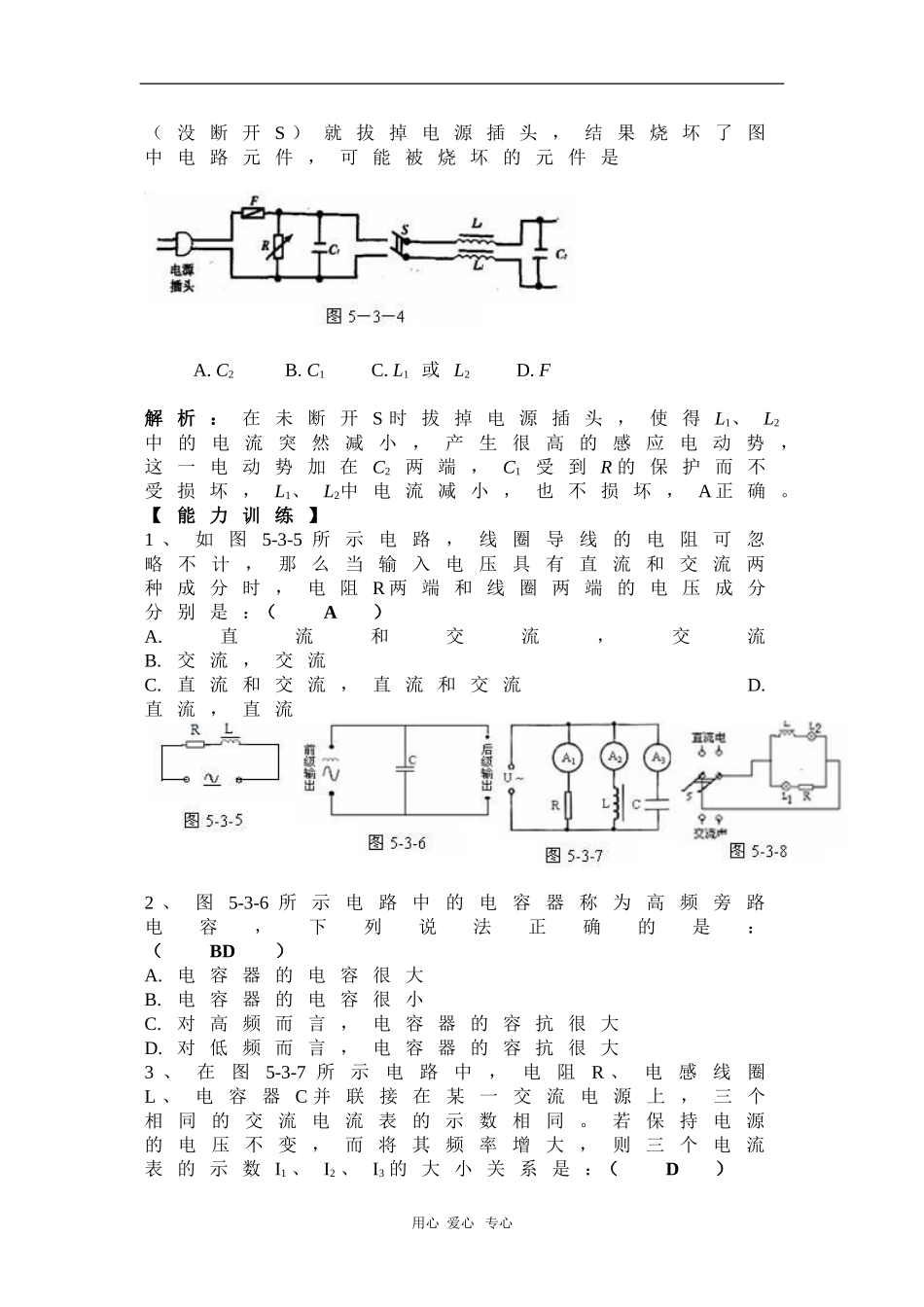

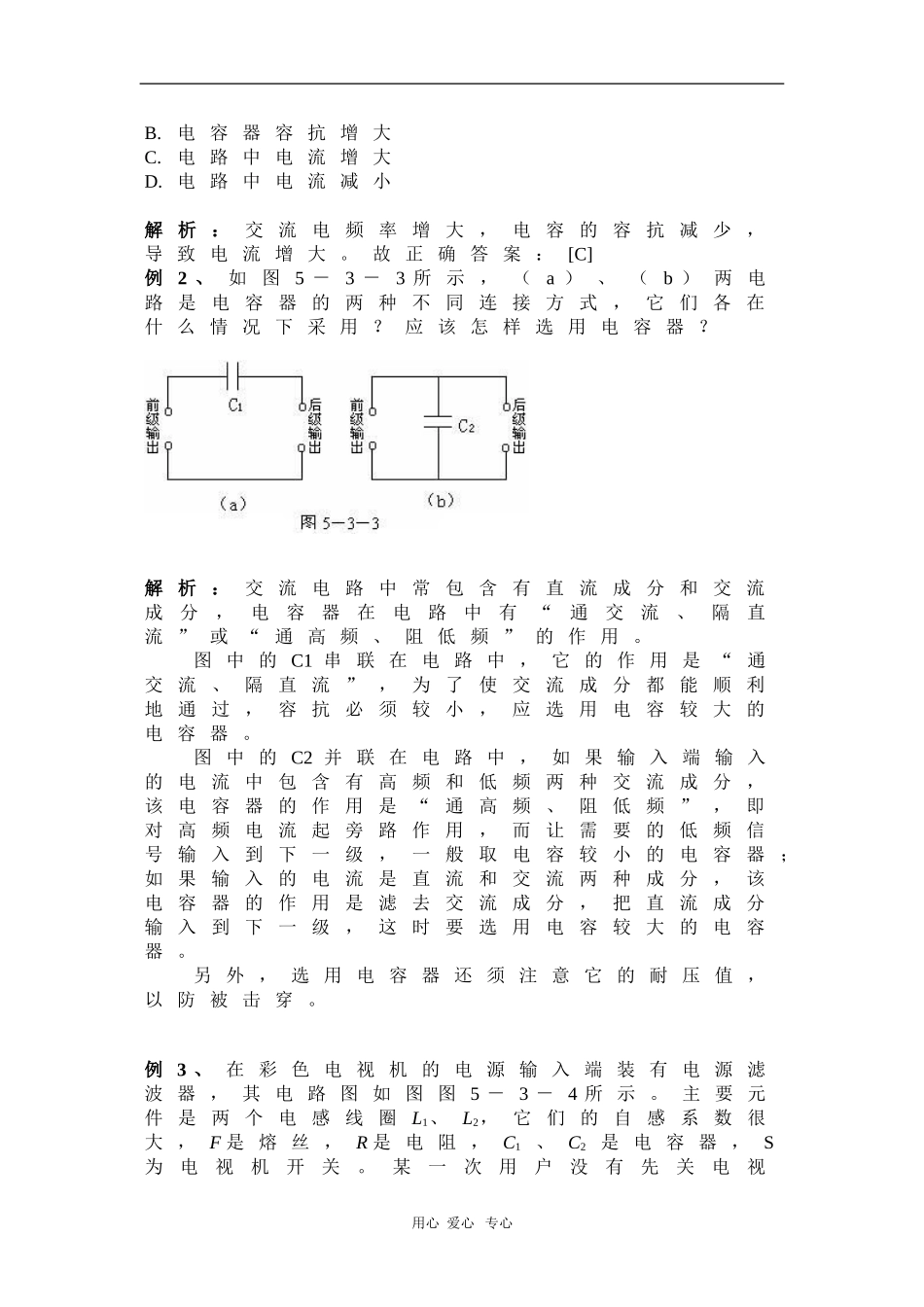

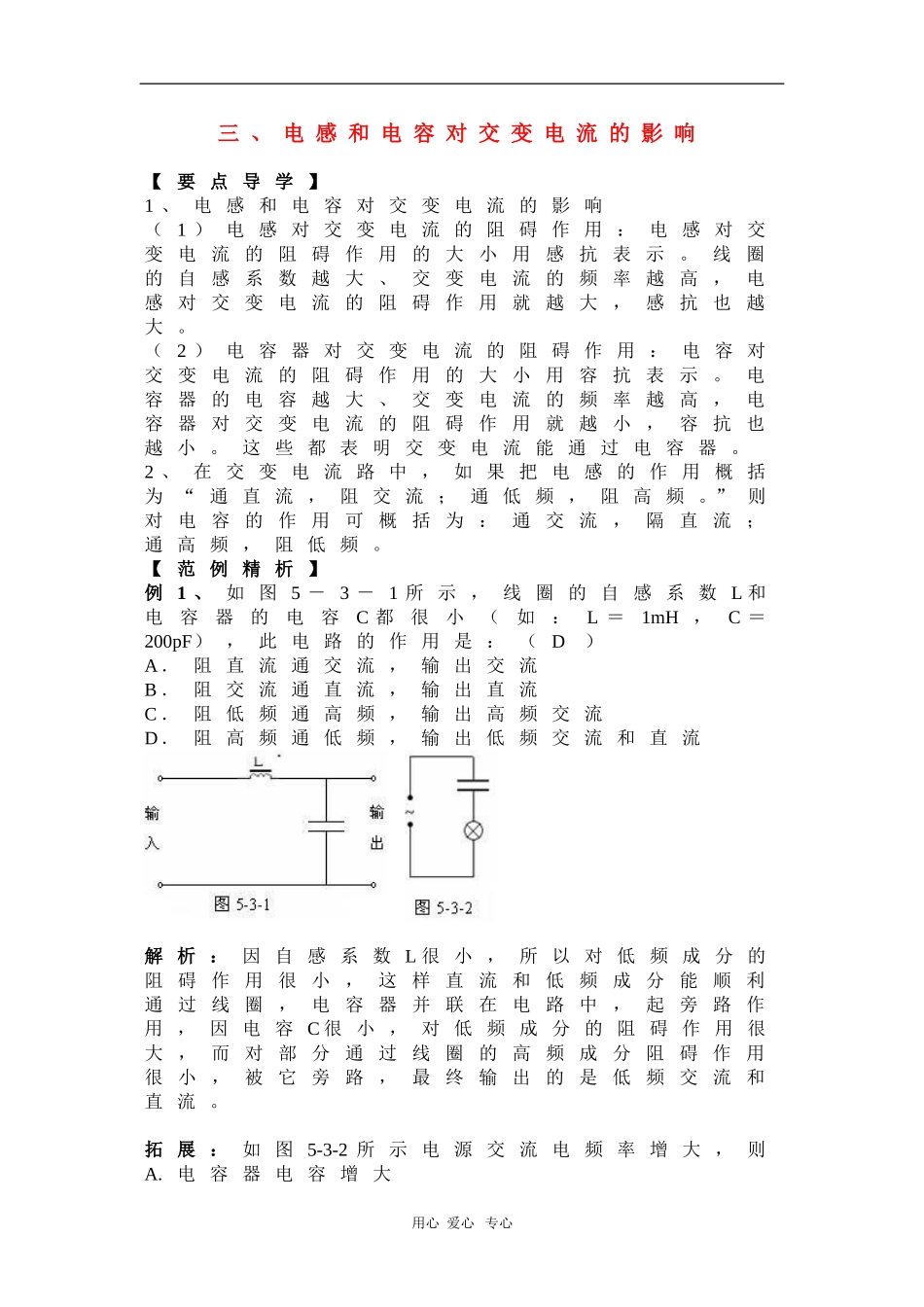

三、电感和电容对交变电流的影响【要点导学】1、电感和电容对交变电流的影响（1）电感对交变电流的阻碍作用：电感对交变电流的阻碍作用的大小用感抗表示。线圈的自感系数越大、交变电流的频率越高，电感对交变电流的阻碍作用就越大，感抗也越大。（2）电容器对交变电流的阻碍作用：电容对交变电流的阻碍作用的大小用容抗表示。电容器的电容越大、交变电流的频率越高，电容器对交变电流的阻碍作用就越小，容抗也越小。这些都表明交变电流能通过电容器。2、在交变电流路中，如果把电感的作用概括为“通直流，阻交流；通低频，阻高频。”则对电容的作用可概括为：通交流，隔直流；通高频，阻低频。【范例精析】例1、如图5－3－1所示，线圈的自感系数L和电容器的电容C都很小（如：L＝1mH，C＝200pF），此电路的作用是：（D）A．阻直流通交流，输出交流B．阻交流通直流，输出直流C．阻低频通高频，输出高频交流D．阻高频通低频，输出低频交流和直流解析：因自感系数L很小，所以对低频成分的阻碍作用很小，这样直流和低频成分能顺利通过线圈，电容器并联在电路中，起旁路作用，因电容C很小，对低频成分的阻碍作用很大，而对部分通过线圈的高频成分阻碍作用很小，被它旁路，最终输出的是低频交流和直流。拓展：如图5-3-2所示电源交流电频率增大，则A.电容器电容增大用心爱心专心B.电容器容抗增大C.电路中电流增大D.电路中电流减小解析：交流电频率增大，电容的容抗减少，导致电流增大。故正确答案：[C]例2、如图5－3－3所示，（a）、（b）两电路是电容器的两种不同连接方式，它们各在什么情况下采用？应该怎样选用电容器？解析：交流电路中常包含有直流成分和交流成分，电容器在电路中有“通交流、隔直流”或“通高频、阻低频”的作用。图中的C1串联在电路中，它的作用是“通交流、隔直流”，为了使交流成分都能顺利地通过，容抗必须较小，应选用电容较大的电容器。图中的C2并联在电路中，如果输入端输入的电流中包含有高频和低频两种交流成分，该电容器的作用是“通高频、阻低频”，即对高频电流起旁路作用，而让需要的低频信号输入到下一级，一般取电容较小的电容器；如果输入的电流是直流和交流两种成分，该电容器的作用是滤去交流成分，把直流成分输入到下一级，这时要选用电容较大的电容器。另外，选用电容器还须注意它的耐压值，以防被击穿。例3、在彩色电视机的电源输入端装有电源滤波器，其电路图如图图5－3－4所示。主要元件是两个电感线圈L1、L2，它们的自感系数很大，F是熔丝，R是电阻，C1、C2是电容器，S为电视机开关。某一次用户没有先关电视用心爱心专心（没断开S）就拔掉电源插头，结果烧坏了图中电路元件，可能被烧坏的元件是A.C2B.C1C.L1或L2D.F解析：在未断开S时拔掉电源插头，使得L1、L2中的电流突然减小，产生很高的感应电动势，这一电动势加在C2两端，C1受到R的保护而不受损坏，L1、L2中电流减小，也不损坏，A正确。【能力训练】1、如图5-3-5所示电路，线圈导线的电阻可忽略不计，那么当输入电压具有直流和交流两种成分时，电阻R两端和线圈两端的电压成分分别是：（A）A.直流和交流，交流B.交流，交流C.直流和交流，直流和交流D.直流，直流2、图5-3-6所示电路中的电容器称为高频旁路电容，下列说法正确的是：（BD）A.电容器的电容很大B.电容器的电容很小C.对高频而言，电容器的容抗很大D.对低频而言，电容器的容抗很大3、在图5-3-7所示电路中，电阻R、电感线圈L、电容器C并联接在某一交流电源上，三个相同的交流电流表的示数相同。若保持电源的电压不变，而将其频率增大，则三个电流表的示数I1、I2、I3的大小关系是：（D）用心爱心专心A.I1=I2=I3B.I1＞I2＞I3C.I1＞I2＞I3D.I3＞I1＞I24、如图5-3-8所示，开关S与直流恒定电源接通时，L1、L2两灯泡的亮度相同，若将S与交变电源接通：（B）A.L1、L2两灯泡亮度仍相同B.L1比L2更亮些C.L1比L2更暗些D.交变电源电压的有效值与直流电压相同，两灯与原来一样亮5、如图5-3-9所示电路由交变电源供电，如果交变电流的频率降低，则：（BC）A.线圈自感系数变小；B.线圈感抗变小C.电路中电流增大D.电路中电流变小6、如图5-3-10所示...
