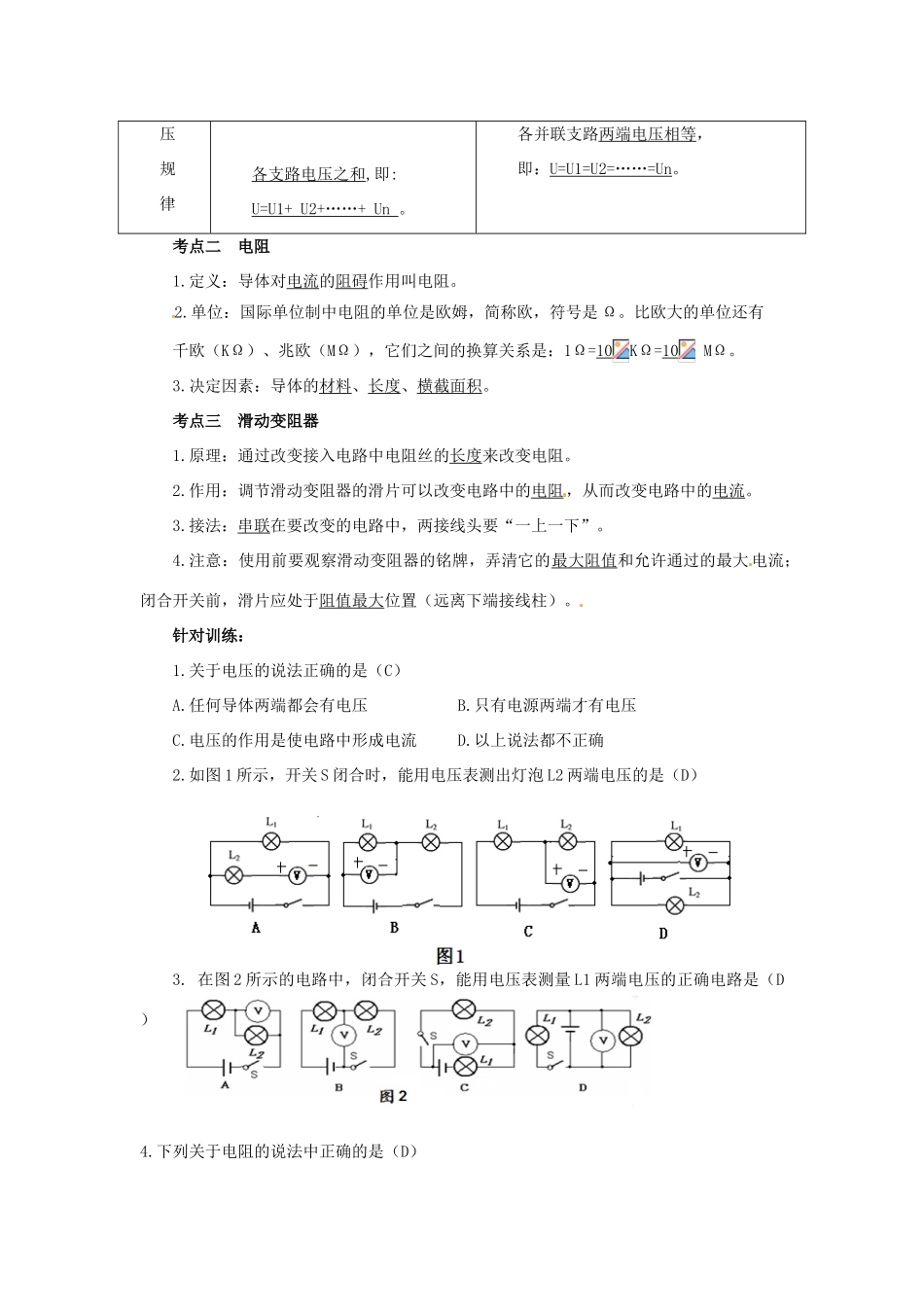

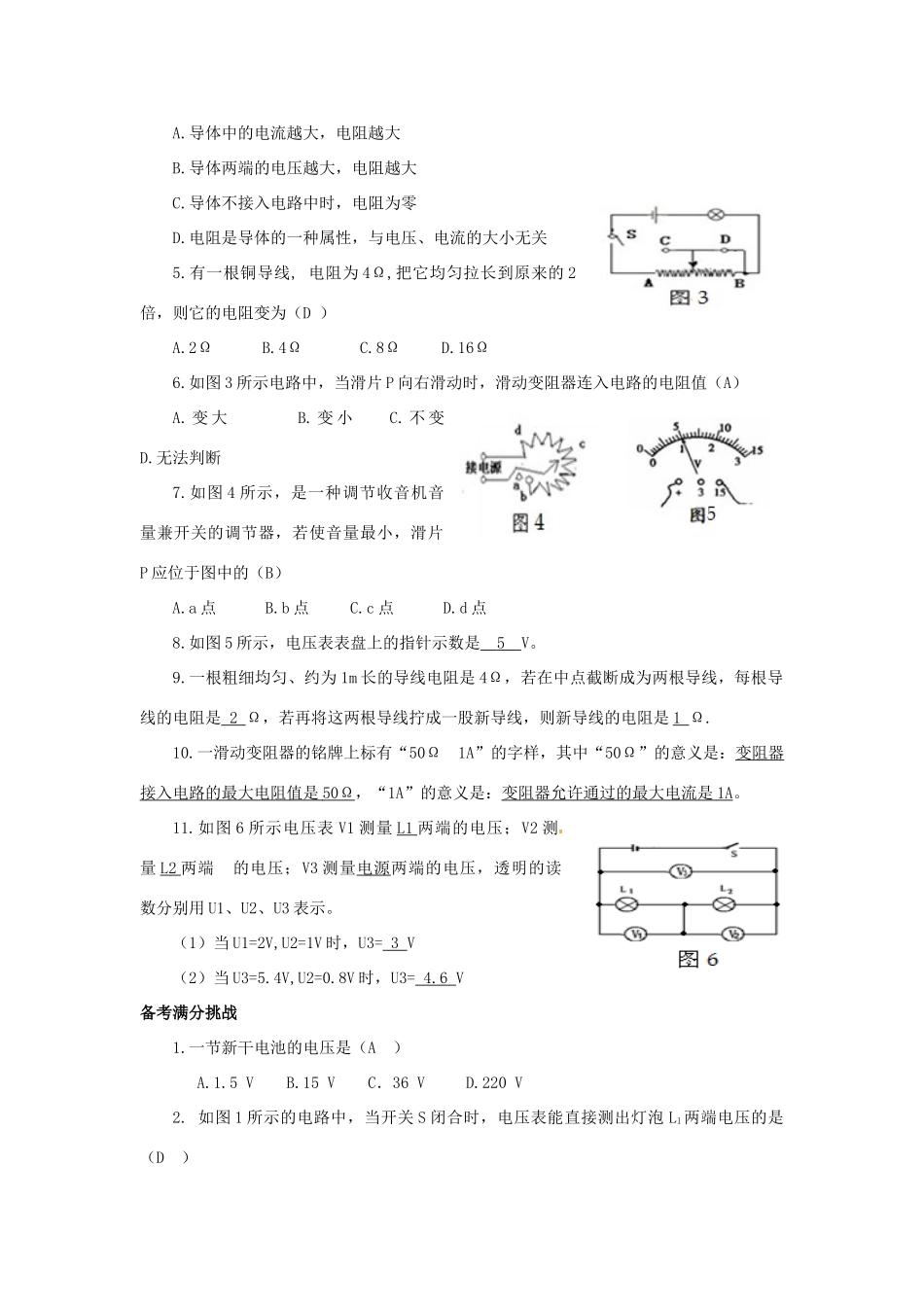

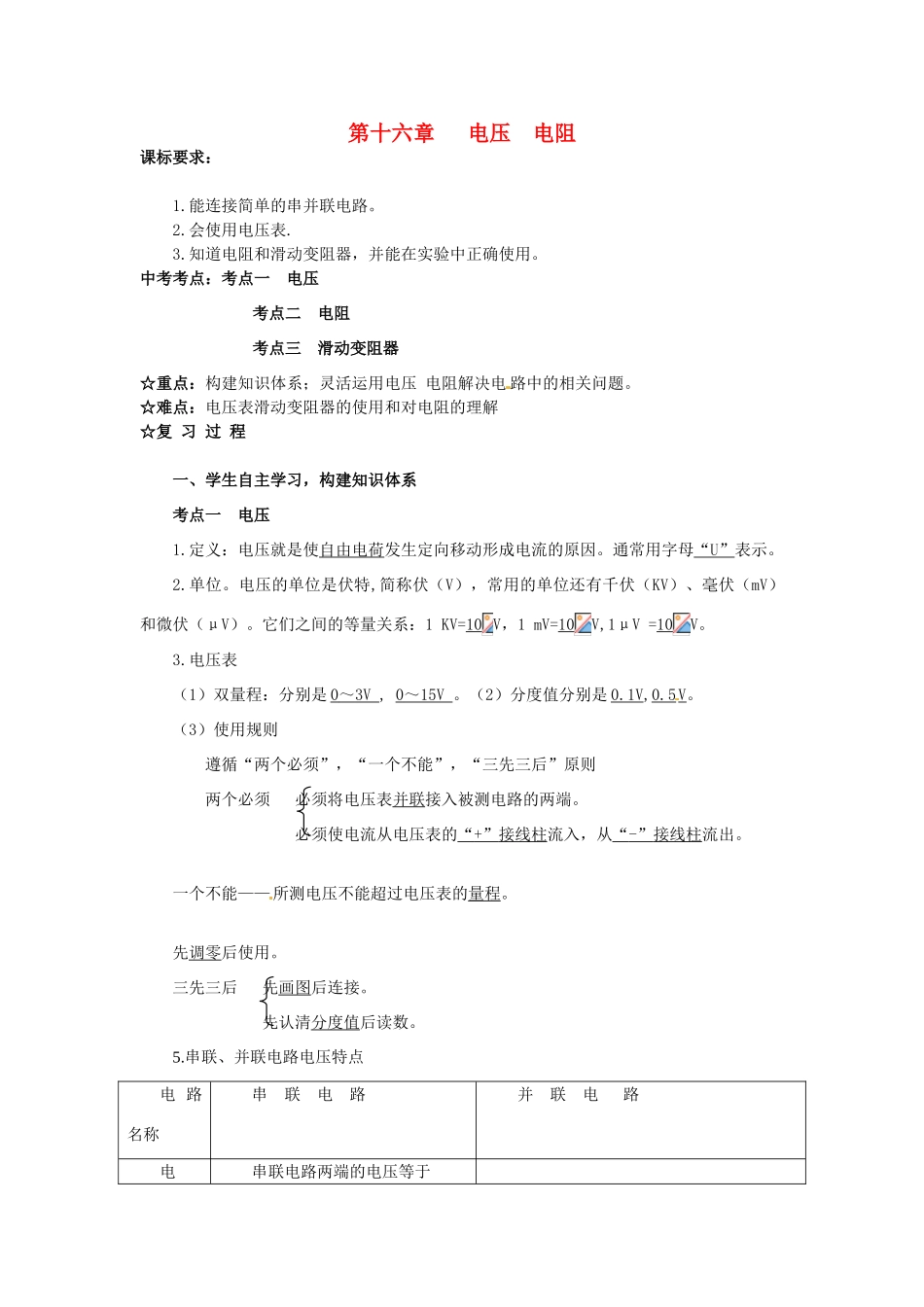

第十六章电压电阻课标要求：1.能连接简单的串并联电路。2.会使用电压表.3.知道电阻和滑动变阻器，并能在实验中正确使用。中考考点：考点一电压考点二电阻考点三滑动变阻器☆重点：构建知识体系；灵活运用电压电阻解决电路中的相关问题。☆难点：电压表滑动变阻器的使用和对电阻的理解☆复习过程一、学生自主学习，构建知识体系考点一电压1.定义：电压就是使自由电荷发生定向移动形成电流的原因。通常用字母“U”表示。2.单位。电压的单位是伏特,简称伏（V），常用的单位还有千伏（KV）、毫伏（mV）和微伏（μV）。它们之间的等量关系：1KV=10V，1mV=10V,1μV=10V。3.电压表（1）双量程：分别是0～3V,0～15V。（2）分度值分别是0.1V,0.5V。（3）使用规则遵循“两个必须”，“一个不能”，“三先三后”原则两个必须必须将电压表并联接入被测电路的两端。必须使电流从电压表的“+”接线柱流入，从“-”接线柱流出。一个不能——所测电压不能超过电压表的量程。先调零后使用。三先三后先画图后连接。先认清分度值后读数。5.串联、并联电路电压特点电路名称串联电路并联电路电串联电路两端的电压等于压规律各支路电压之和,即:U=U1+U2+……+Un。各并联支路两端电压相等，即：U=U1=U2=……=Un。考点二电阻1.定义：导体对电流的阻碍作用叫电阻。2.单位：国际单位制中电阻的单位是欧姆，简称欧，符号是Ω。比欧大的单位还有千欧（KΩ）、兆欧（MΩ），它们之间的换算关系是：1Ω=10KΩ=10MΩ。3.决定因素：导体的材料、长度、横截面积。考点三滑动变阻器1.原理：通过改变接入电路中电阻丝的长度来改变电阻。2.作用：调节滑动变阻器的滑片可以改变电路中的电阻，从而改变电路中的电流。3.接法：串联在要改变的电路中，两接线头要“一上一下”。4.注意：使用前要观察滑动变阻器的铭牌，弄清它的最大阻值和允许通过的最大电流；闭合开关前，滑片应处于阻值最大位置（远离下端接线柱）。针对训练：1.关于电压的说法正确的是（C）A.任何导体两端都会有电压B.只有电源两端才有电压C.电压的作用是使电路中形成电流D.以上说法都不正确2.如图1所示，开关S闭合时，能用电压表测出灯泡L2两端电压的是（D）3.在图2所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（D）4.下列关于电阻的说法中正确的是（D）A.导体中的电流越大，电阻越大B.导体两端的电压越大，电阻越大C.导体不接入电路中时，电阻为零D.电阻是导体的一种属性，与电压、电流的大小无关5.有一根铜导线,电阻为4Ω,把它均匀拉长到原来的2倍，则它的电阻变为（D）A.2ΩB.4ΩC.8ΩD.16Ω6.如图3所示电路中，当滑片P向右滑动时，滑动变阻器连入电路的电阻值（A）A.变大B.变小C.不变D.无法判断7.如图4所示，是一种调节收音机音量兼开关的调节器，若使音量最小，滑片P应位于图中的（B）A.a点B.b点C.c点D.d点8.如图5所示，电压表表盘上的指针示数是5V。9.一根粗细均匀、约为1m长的导线电阻是4Ω，若在中点截断成为两根导线，每根导线的电阻是2Ω，若再将这两根导线拧成一股新导线，则新导线的电阻是1Ω.10.一滑动变阻器的铭牌上标有“50Ω1A”的字样，其中“50Ω”的意义是：变阻器接入电路的最大电阻值是50Ω，“1A”的意义是：变阻器允许通过的最大电流是1A。11.如图6所示电压表V1测量L1两端的电压；V2测量L2两端的电压；V3测量电源两端的电压，透明的读数分别用U1、U2、U3表示。（1）当U1=2V,U2=1V时，U3=3V（2）当U3=5.4V,U2=0.8V时，U3=4.6V备考满分挑战1.一节新干电池的电压是（A）A.1.5VB.15VC．36VD.220V2.如图1所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（D）图13.在如图2所示的电路中，已知灯L1的电阻比灯L2的电阻大，开关闭合后，关于电路的说法正确的是（C）A.通过灯L1的电流大于通过灯L2的电流B.电路是并联电路C.两灯的电压之和等于电源电压D.L2灯丝烧断了，灯L1还亮着4.下列各项与导体电阻大小无关的是（D）A.导体的材料B.导体的长度C.导体的横截面积D.导体中的电流5.有一段镍铬合金丝，下列措施中能减小它电阻的是（B）A.减小它的横截面积B.减小它的长度C.减小它的两端电压D.增大通过它的电...
