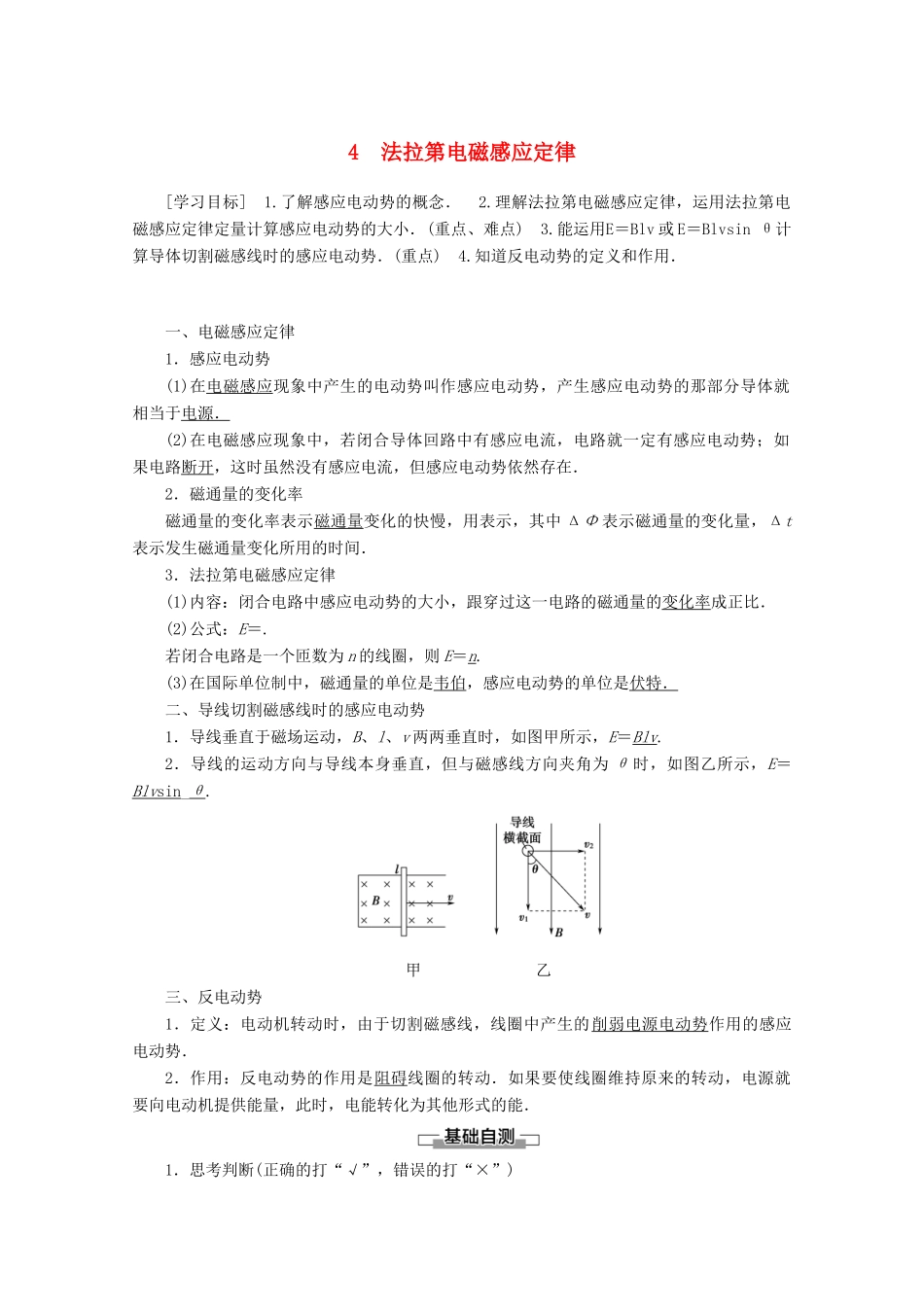

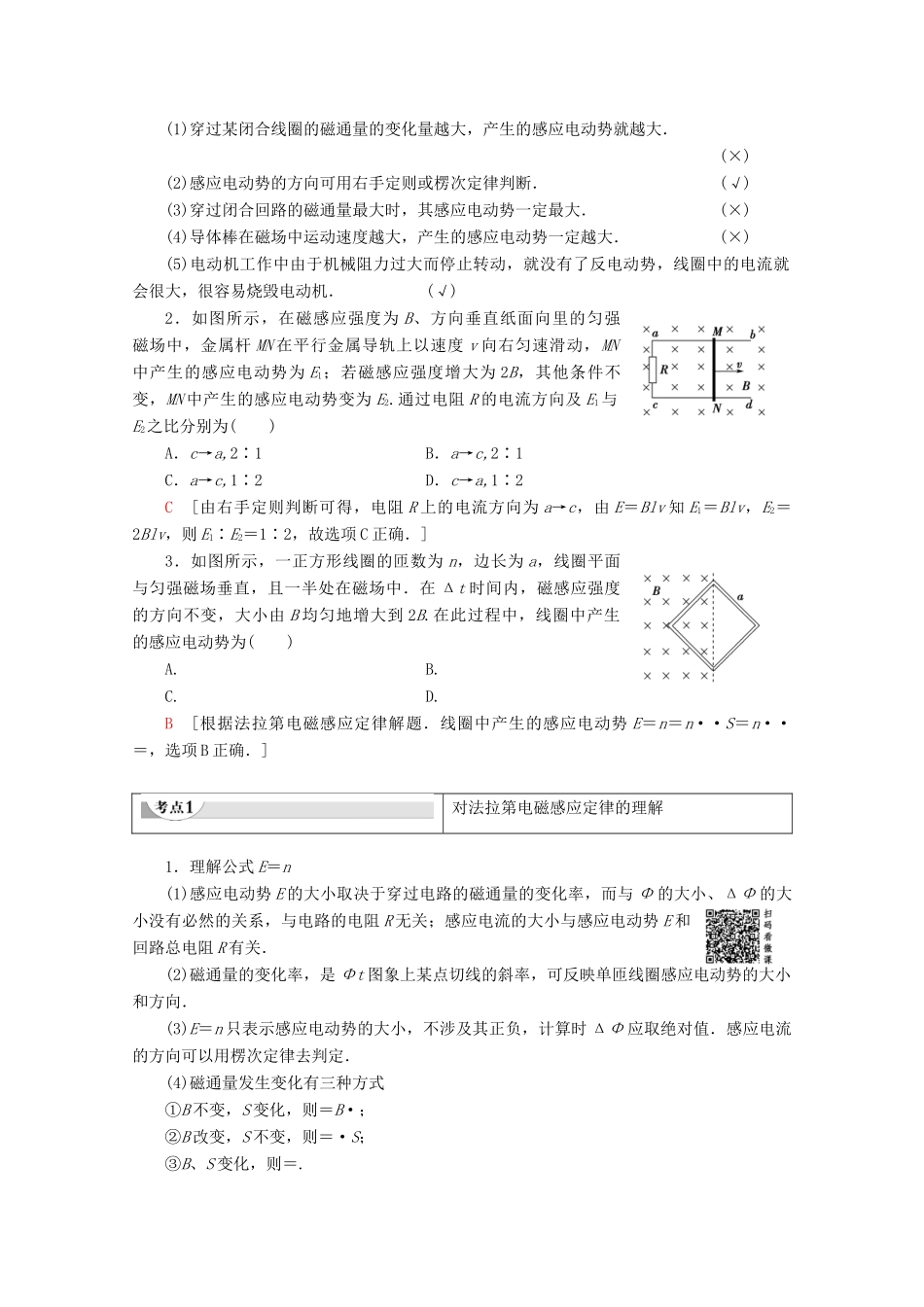

4法拉第电磁感应定律[学习目标]1.了解感应电动势的概念．2.理解法拉第电磁感应定律，运用法拉第电磁感应定律定量计算感应电动势的大小．(重点、难点)3.能运用E＝Blv或E＝Blvsinθ计算导体切割磁感线时的感应电动势．(重点)4.知道反电动势的定义和作用．一、电磁感应定律1．感应电动势(1)在电磁感应现象中产生的电动势叫作感应电动势，产生感应电动势的那部分导体就相当于电源．(2)在电磁感应现象中，若闭合导体回路中有感应电流，电路就一定有感应电动势；如果电路断开，这时虽然没有感应电流，但感应电动势依然存在．2．磁通量的变化率磁通量的变化率表示磁通量变化的快慢，用表示，其中ΔΦ表示磁通量的变化量，Δt表示发生磁通量变化所用的时间．3．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．(2)公式：E＝.若闭合电路是一个匝数为n的线圈，则E＝n.(3)在国际单位制中，磁通量的单位是韦伯，感应电动势的单位是伏特．二、导线切割磁感线时的感应电动势1．导线垂直于磁场运动，B、l、v两两垂直时，如图甲所示，E＝Blv.2．导线的运动方向与导线本身垂直，但与磁感线方向夹角为θ时，如图乙所示，E＝Blvsin_θ.甲乙三、反电动势1．定义：电动机转动时，由于切割磁感线，线圈中产生的削弱电源电动势作用的感应电动势．2．作用：反电动势的作用是阻碍线圈的转动．如果要使线圈维持原来的转动，电源就要向电动机提供能量，此时，电能转化为其他形式的能．1．思考判断(正确的打“√”，错误的打“×”)(1)穿过某闭合线圈的磁通量的变化量越大，产生的感应电动势就越大．(×)(2)感应电动势的方向可用右手定则或楞次定律判断．(√)(3)穿过闭合回路的磁通量最大时，其感应电动势一定最大．(×)(4)导体棒在磁场中运动速度越大，产生的感应电动势一定越大．(×)(5)电动机工作中由于机械阻力过大而停止转动，就没有了反电动势，线圈中的电流就会很大，很容易烧毁电动机．(√)2．如图所示，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动，MN中产生的感应电动势为E1；若磁感应强度增大为2B，其他条件不变，MN中产生的感应电动势变为E2.通过电阻R的电流方向及E1与E2之比分别为()A．c→a,2∶1B．a→c,2∶1C．a→c,1∶2D．c→a,1∶2C[由右手定则判断可得，电阻R上的电流方向为a→c，由E＝Blv知E1＝Blv，E2＝2Blv，则E1∶E2＝1∶2，故选项C正确．]3．如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中．在Δt时间内，磁感应强度的方向不变，大小由B均匀地增大到2B.在此过程中，线圈中产生的感应电动势为()A.B.C.D.B[根据法拉第电磁感应定律解题．线圈中产生的感应电动势E＝n＝n··S＝n··＝，选项B正确．]对法拉第电磁感应定律的理解1．理解公式E＝n(1)感应电动势E的大小取决于穿过电路的磁通量的变化率，而与Φ的大小、ΔΦ的大小没有必然的关系，与电路的电阻R无关；感应电流的大小与感应电动势E和回路总电阻R有关．(2)磁通量的变化率，是Φt图象上某点切线的斜率，可反映单匝线圈感应电动势的大小和方向．(3)E＝n只表示感应电动势的大小，不涉及其正负，计算时ΔΦ应取绝对值．感应电流的方向可以用楞次定律去判定．(4)磁通量发生变化有三种方式①B不变，S变化，则＝B·；②B改变，S不变，则＝·S；③B、S变化，则＝.2．由E＝n可求得平均感应电动势，通过闭合电路欧姆定律可求得电路中的平均电流I＝＝，通过电路中导体横截面的电荷量Q＝IΔt＝n.3．注意：对于磁通量的变化量和磁通量的变化率来说，穿过一匝线圈和穿过n匝线圈是一样的，而感应电动势则不一样，感应电动势与匝数成正比．【例1】(2019·全国卷Ⅰ)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN所示．一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上．t＝0时磁感应强度的方向如图(a)所示；磁感应强度B随时间t的变化关系如图(b)所示。则在t＝0到t＝t1的时间间隔内()A．圆环所受安培力的方向始终不变B．圆环中的...
