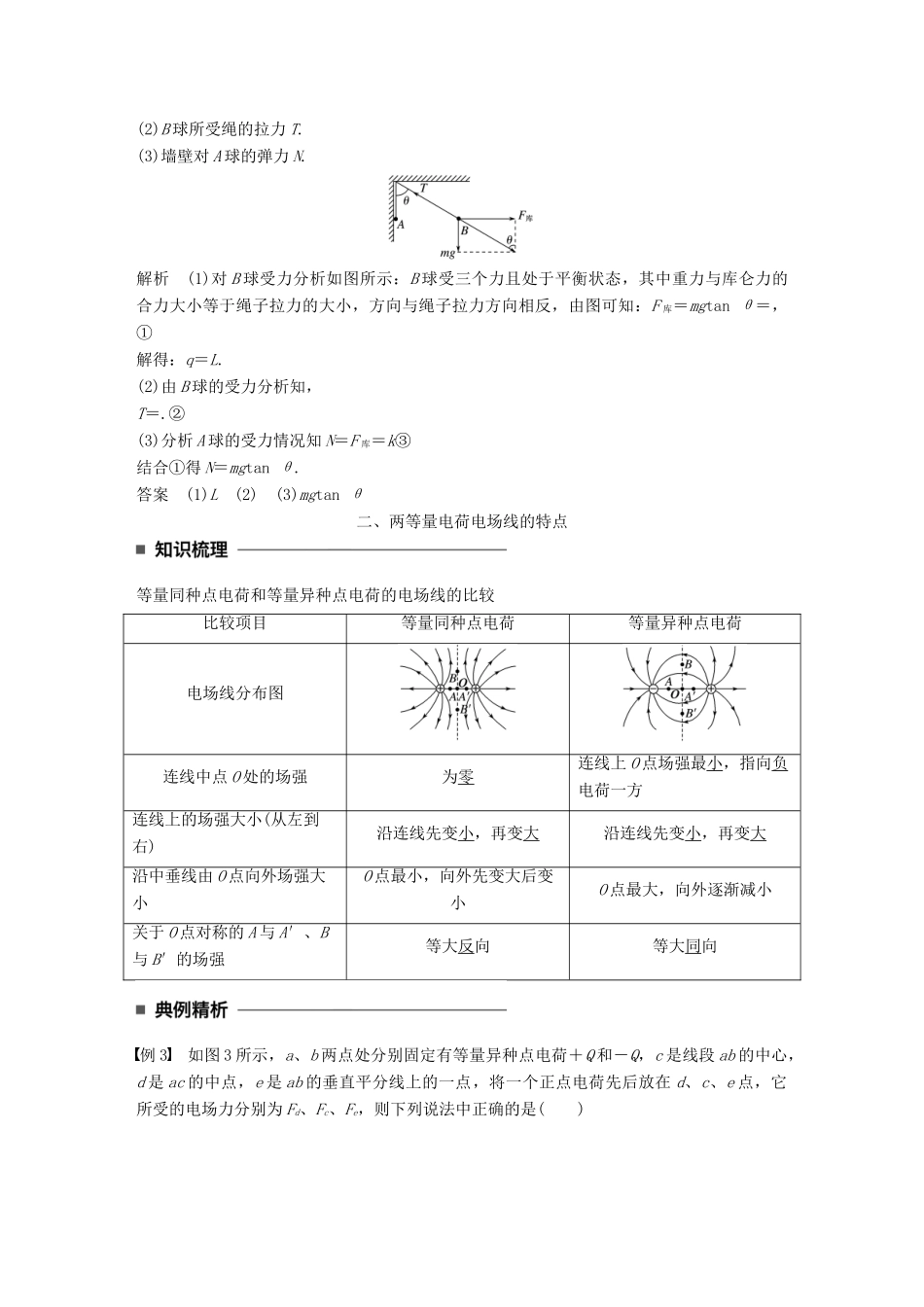

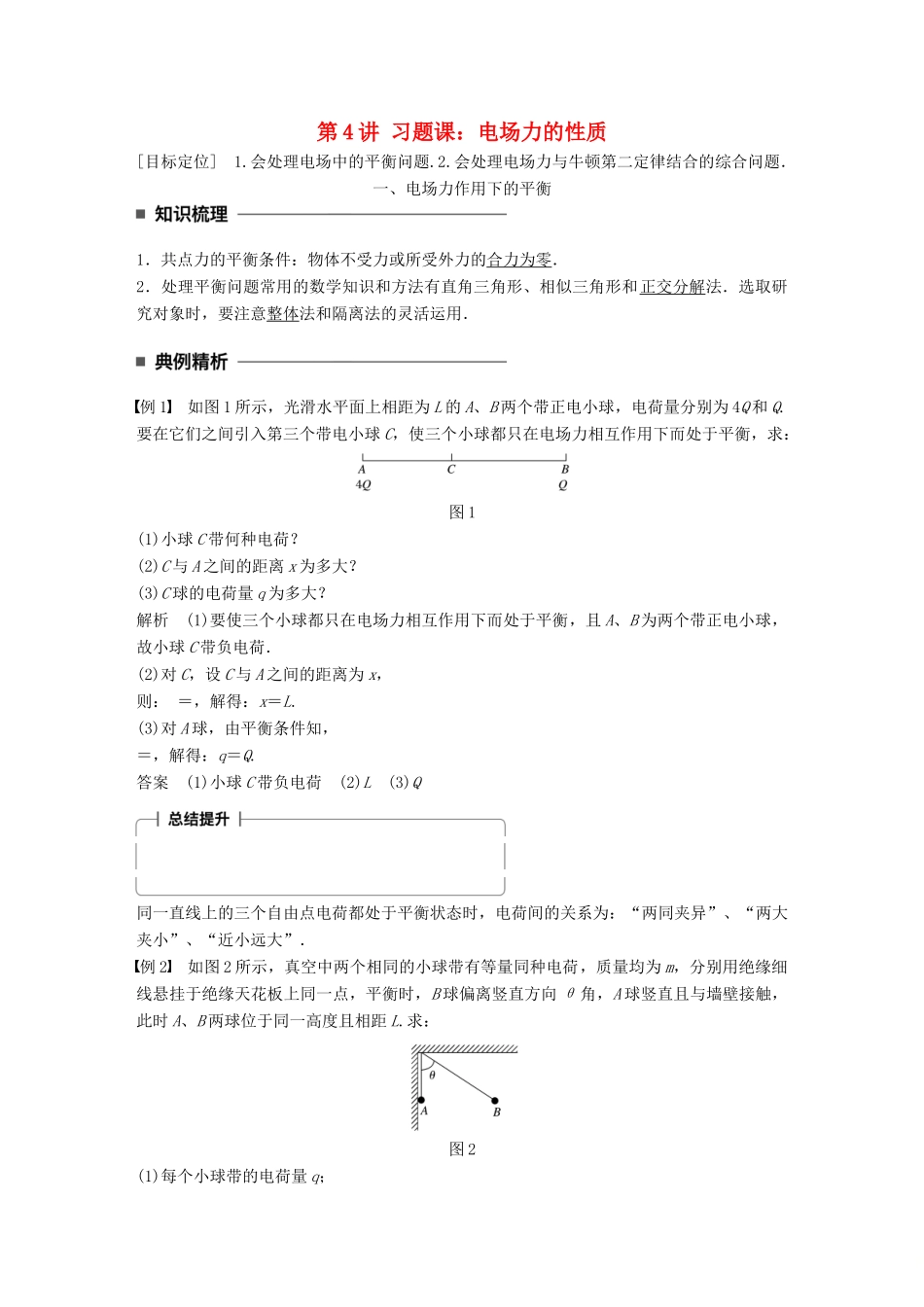

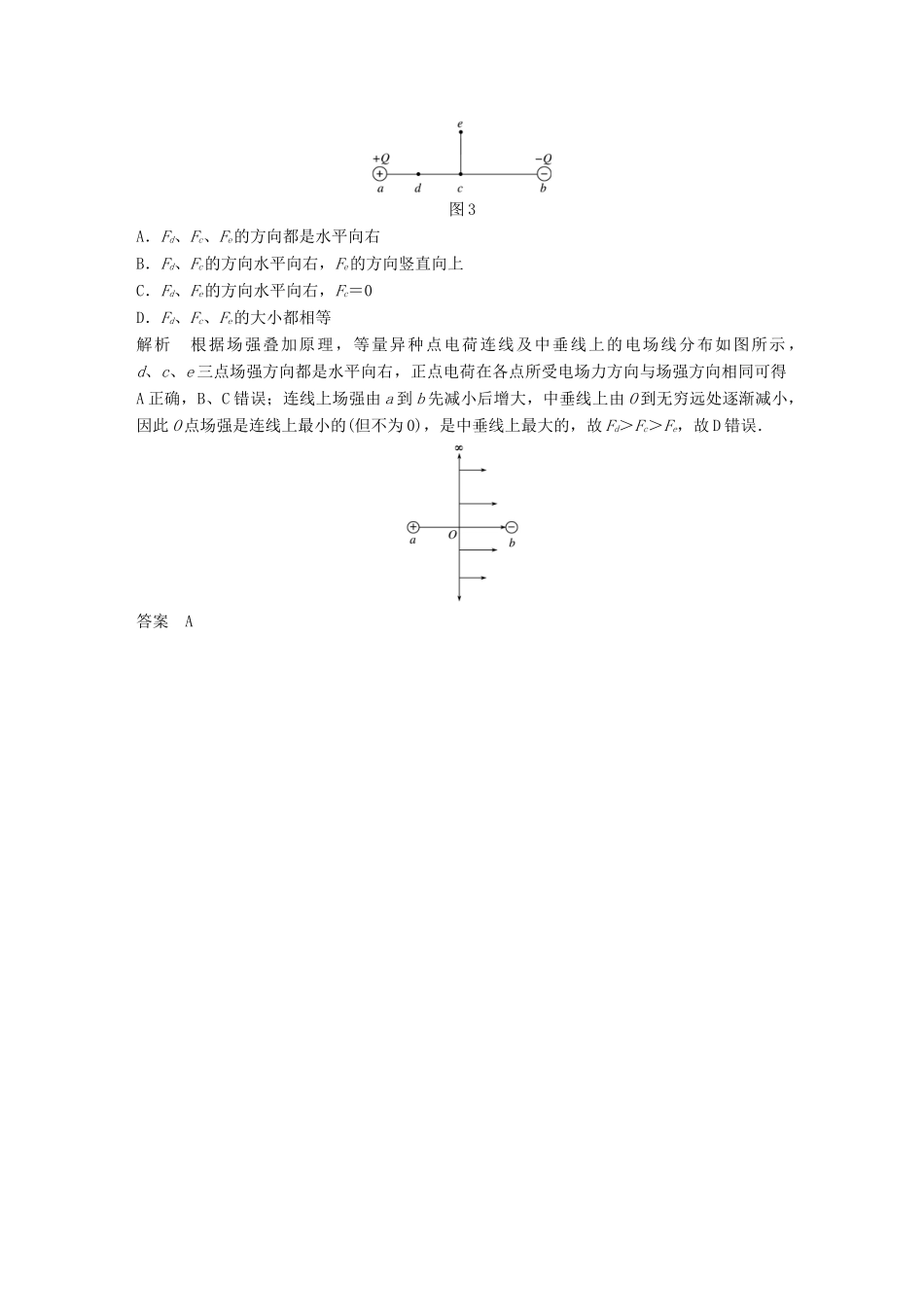

第4讲习题课：电场力的性质[目标定位]1.会处理电场中的平衡问题.2.会处理电场力与牛顿第二定律结合的综合问题．一、电场力作用下的平衡1．共点力的平衡条件：物体不受力或所受外力的合力为零．2．处理平衡问题常用的数学知识和方法有直角三角形、相似三角形和正交分解法．选取研究对象时，要注意整体法和隔离法的灵活运用．例1如图1所示，光滑水平面上相距为L的A、B两个带正电小球，电荷量分别为4Q和Q.要在它们之间引入第三个带电小球C，使三个小球都只在电场力相互作用下而处于平衡，求：图1(1)小球C带何种电荷？(2)C与A之间的距离x为多大？(3)C球的电荷量q为多大？解析(1)要使三个小球都只在电场力相互作用下而处于平衡，且A、B为两个带正电小球，故小球C带负电荷．(2)对C，设C与A之间的距离为x，则：＝，解得：x＝L.(3)对A球，由平衡条件知，＝，解得：q＝Q.答案(1)小球C带负电荷(2)L(3)Q同一直线上的三个自由点电荷都处于平衡状态时，电荷间的关系为：“两同夹异”、“两大夹小”、“近小远大”．例2如图2所示，真空中两个相同的小球带有等量同种电荷，质量均为m，分别用绝缘细线悬挂于绝缘天花板上同一点，平衡时，B球偏离竖直方向θ角，A球竖直且与墙壁接触，此时A、B两球位于同一高度且相距L.求：图2(1)每个小球带的电荷量q；(2)B球所受绳的拉力T.(3)墙壁对A球的弹力N.解析(1)对B球受力分析如图所示：B球受三个力且处于平衡状态，其中重力与库仑力的合力大小等于绳子拉力的大小，方向与绳子拉力方向相反，由图可知：F库＝mgtanθ＝，①解得：q＝L.(2)由B球的受力分析知，T＝.②(3)分析A球的受力情况知N＝F库＝k③结合①得N＝mgtanθ.答案(1)L(2)(3)mgtanθ二、两等量电荷电场线的特点等量同种点电荷和等量异种点电荷的电场线的比较比较项目等量同种点电荷等量异种点电荷电场线分布图连线中点O处的场强为零连线上O点场强最小，指向负电荷一方连线上的场强大小(从左到右)沿连线先变小，再变大沿连线先变小，再变大沿中垂线由O点向外场强大小O点最小，向外先变大后变小O点最大，向外逐渐减小关于O点对称的A与A′、B与B′的场强等大反向等大同向例3如图3所示，a、b两点处分别固定有等量异种点电荷＋Q和－Q，c是线段ab的中心，d是ac的中点，e是ab的垂直平分线上的一点，将一个正点电荷先后放在d、c、e点，它所受的电场力分别为Fd、Fc、Fe，则下列说法中正确的是()图3A．Fd、Fc、Fe的方向都是水平向右B．Fd、Fc的方向水平向右，Fe的方向竖直向上C．Fd、Fe的方向水平向右，Fc＝0D．Fd、Fc、Fe的大小都相等解析根据场强叠加原理，等量异种点电荷连线及中垂线上的电场线分布如图所示，d、c、e三点场强方向都是水平向右，正点电荷在各点所受电场力方向与场强方向相同可得A正确，B、C错误；连线上场强由a到b先减小后增大，中垂线上由O到无穷远处逐渐减小，因此O点场强是连线上最小的(但不为0)，是中垂线上最大的，故Fd＞Fc＞Fe，故D错误．答案A三、电场线与运动轨迹1．物体做曲线运动的条件：合力在轨迹曲线的内侧，速度方向沿轨迹的切线方向．2．由轨迹的弯曲情况结合电场线确定电场力的方向；由电场力和电场线的方向可判断电荷的正负；由电场线的疏密程度可确定电场力的大小，再根据牛顿第二定律F＝ma可判断运动电荷加速度的大小．例4如图4所示，实线为电场线(方向未画出)，虚线是一带电的粒子只在电场力的作用下，由a到b的运动轨迹，轨迹为一条抛物线．下列判断正确的是()图4A．电场线MN的方向一定是由N指向MB．带电粒子由a运动到b的过程中速度一定逐渐减小C．带电粒子在a点的速度一定小于在b点的速度D．带电粒子在a点的加速度一定大于在b点的加速度解析由于该粒子只受电场力作用且做曲线运动，物体所受外力指向轨迹内侧，所以粒子所受电场力一定是由M指向N，但是由于粒子的电荷性质不清楚，所以电场线的方向无法确定，故A错误；粒子从a运动到b的过程中，电场力与速度成锐角，粒子做加速运动，速度增大，故B错误，C正确；b点的电场线比a点的密，所以带电粒子在a点的加速度小于在b点的加速度，故D错误，故选C.答案C电场线决定力(或加速度)的方向，轨迹显示速度的方向，注意电场力的方...
