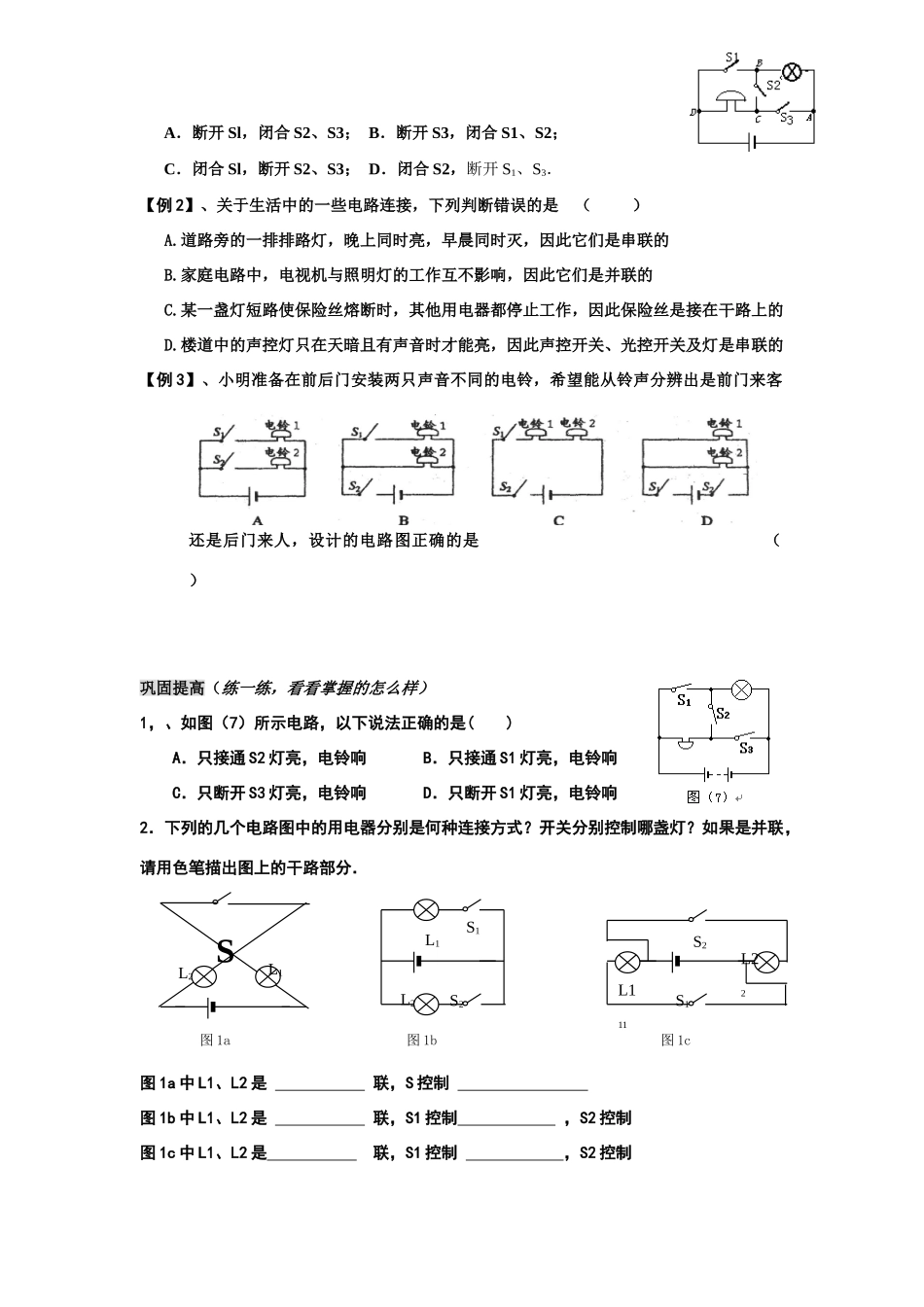

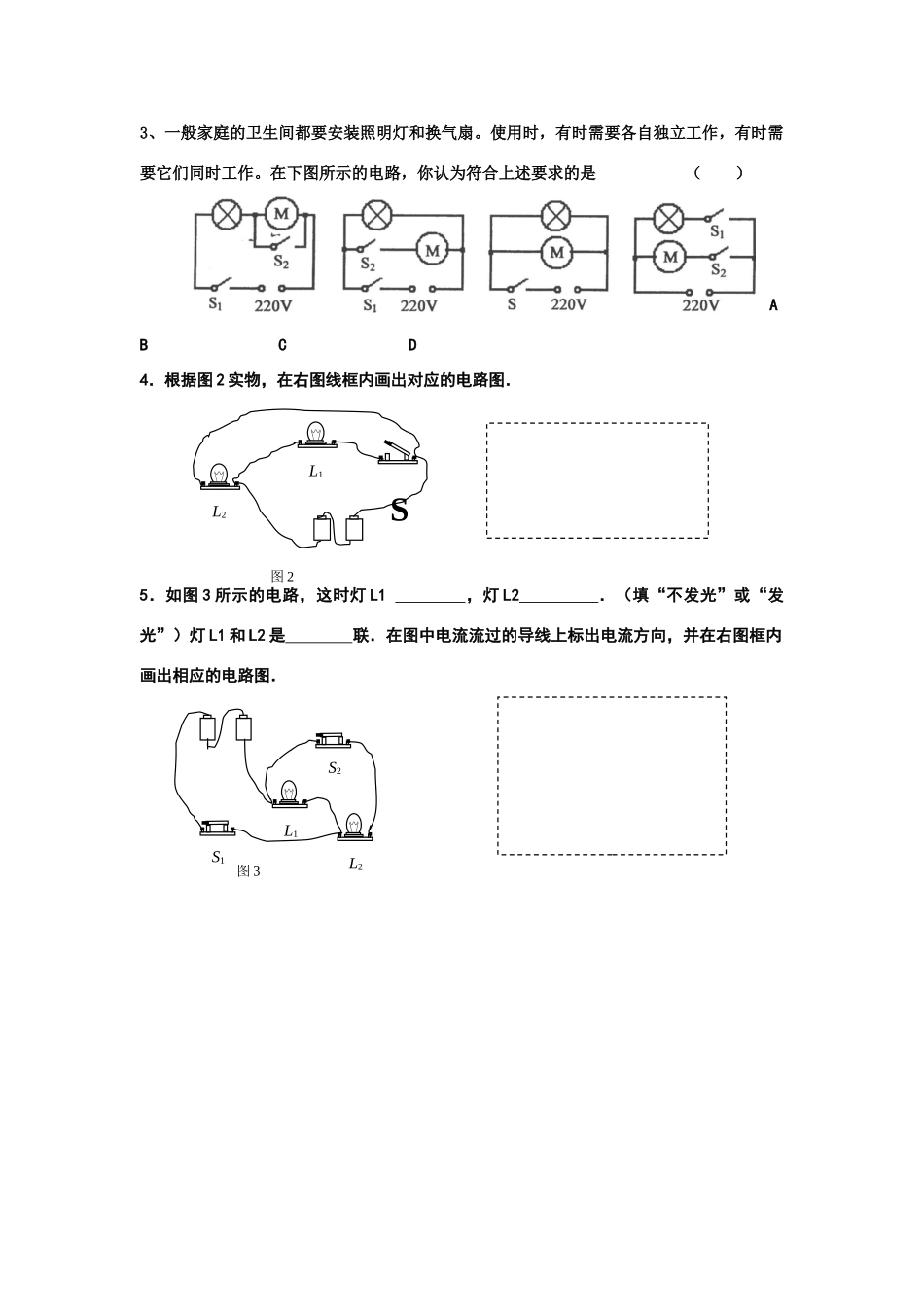

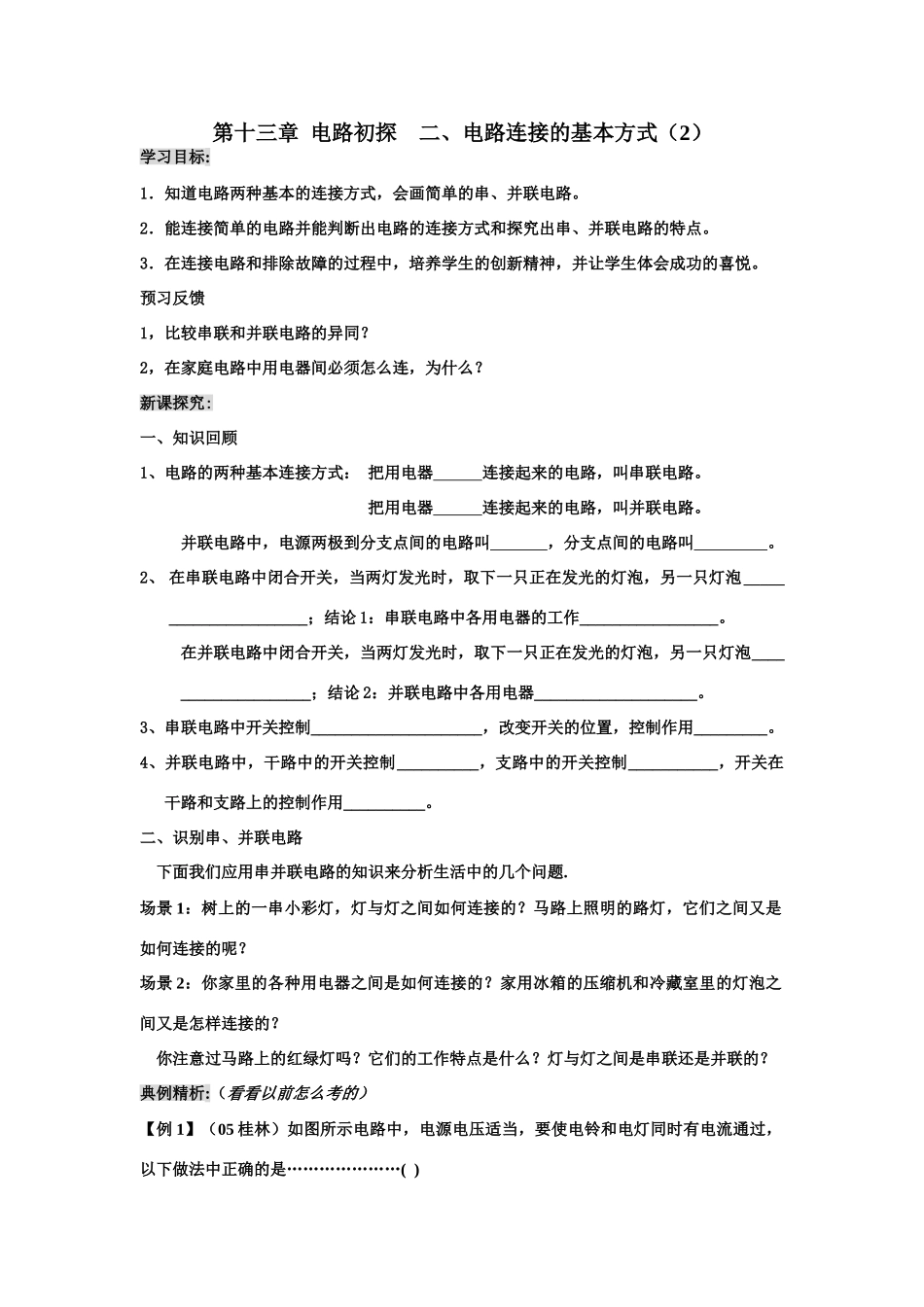

第十三章电路初探二、电路连接的基本方式（2）学习目标:1．知道电路两种基本的连接方式，会画简单的串、并联电路。2．能连接简单的电路并能判断出电路的连接方式和探究出串、并联电路的特点。3．在连接电路和排除故障的过程中，培养学生的创新精神，并让学生体会成功的喜悦。预习反馈1，比较串联和并联电路的异同？2，在家庭电路中用电器间必须怎么连，为什么？新课探究:一、知识回顾1、电路的两种基本连接方式：把用电器连接起来的电路，叫串联电路。把用电器连接起来的电路，叫并联电路。并联电路中，电源两极到分支点间的电路叫，分支点间的电路叫。2、在串联电路中闭合开关，当两灯发光时，取下一只正在发光的灯泡，另一只灯泡______________________；结论1：串联电路中各用电器的工作_________________。在并联电路中闭合开关，当两灯发光时，取下一只正在发光的灯泡，另一只灯泡____________________；结论2：并联电路中各用电器____________________。3、串联电路中开关控制_____________________，改变开关的位置，控制作用_________。4、并联电路中，干路中的开关控制__________，支路中的开关控制___________，开关在干路和支路上的控制作用__________。二、识别串、并联电路下面我们应用串并联电路的知识来分析生活中的几个问题.场景1：树上的一串小彩灯，灯与灯之间如何连接的？马路上照明的路灯，它们之间又是如何连接的呢？场景2：你家里的各种用电器之间是如何连接的？家用冰箱的压缩机和冷藏室里的灯泡之间又是怎样连接的？你注意过马路上的红绿灯吗？它们的工作特点是什么？灯与灯之间是串联还是并联的？典例精析:（看看以前怎么考的）【例1】（05桂林）如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是…………………()A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2；C．闭合Sl，断开S2、S3；D．闭合S2，断开S1、S3．【例2】、关于生活中的一些电路连接，下列判断错误的是（）A.道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的B.家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的C.某一盏灯短路使保险丝熔断时，其他用电器都停止工作，因此保险丝是接在干路上的D.楼道中的声控灯只在天暗且有声音时才能亮，因此声控开关、光控开关及灯是串联的【例3】、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（）巩固提高（练一练，看看掌握的怎么样）1，、如图（7）所示电路，以下说法正确的是()A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响2．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a中L1、L2是联，S控制图1b中L1、L2是联，S1控制，S2控制图1c中L1、L2是联，S1控制，S2控制图1bL1L2S1S2图1cL111L22S1S2图1aSL2L13、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是（）ABCD4．根据图2实物，在右图线框内画出对应的电路图．5．如图3所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．L1L2S图2L1S2S1L2图3
