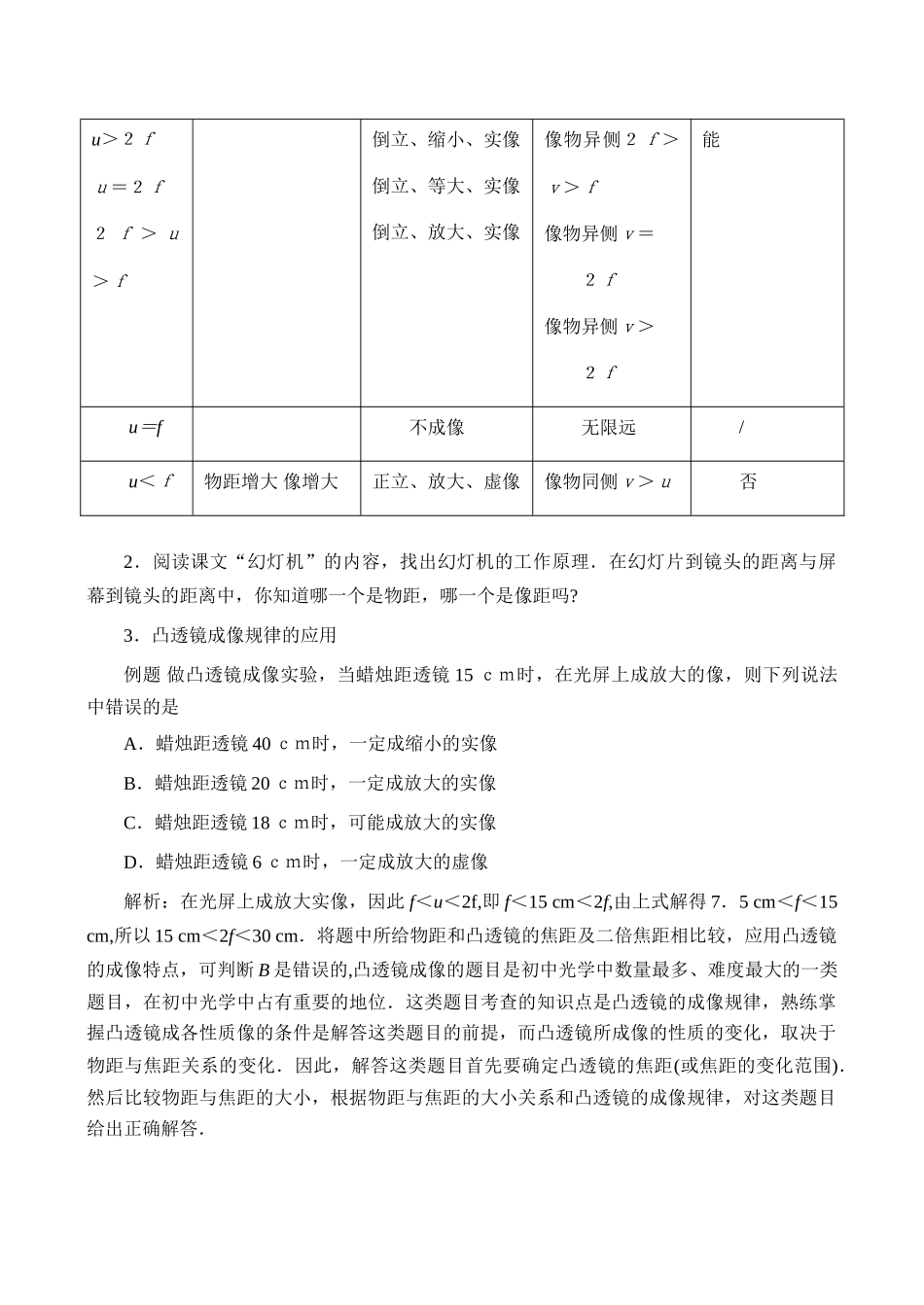

【名师解读】八年级物理第六章第三节《生活中的透镜》精品导学学案C(北师大版)---幻灯机放大镜【学习目标】1．确认凸透镜能成倒立放大的实像和正立放大的虚像．2．复述凸透镜成放大的实像、虚像的条件，能应用条件判断像的变化情况．3．说明幻灯机、放大镜的光学原理．【主体知识归纳】1．当f＜u＜2f时，凸透镜成倒立、放大的实像．幻灯机就是利用这个原理制成的．2．当u＜f时，凸透镜成正立、放大的虚像．放大镜就是利用这个原理工作的．【基础知识讲解】1．凸透镜成像的规律从实验中我们发现：凸透镜成的像有两种主要变化，即(1)像的大小变化；(2)像的虚实变化．并且这两种变化都是由物距的变化引起的．(见下表)．从表中可以看出，凸透镜的焦点和二倍焦距处是像的性质发生突变的两个特殊点．焦点是物体成虚像还是实像的分界点；二倍焦距处是物体成缩小像还是放大像的分界点．记住这两个特殊点，对记忆凸透镜的成像规律很有帮助．凸透镜的成像规律物的位置像的大小随物距的变化像的性质像的位置光屏能否承接无限远物距减小像增大成一点像物异侧ｖ＝ｆ／u＞２ｆｕ＝２ｆ２ｆ＞ｕ＞ｆ倒立、缩小、实像倒立、等大、实像倒立、放大、实像像物异侧２ｆ＞ｖ＞ｆ像物异侧ｖ＝２ｆ像物异侧ｖ＞２ｆ能u＝f不成像无限远/u＜ｆ物距增大像增大正立、放大、虚像像物同侧ｖ＞ｕ否2．阅读课文“幻灯机”的内容，找出幻灯机的工作原理．在幻灯片到镜头的距离与屏幕到镜头的距离中，你知道哪一个是物距，哪一个是像距吗?3．凸透镜成像规律的应用例题做凸透镜成像实验，当蜡烛距透镜15ｃｍ时，在光屏上成放大的像，则下列说法中错误的是A．蜡烛距透镜40ｃｍ时，一定成缩小的实像B．蜡烛距透镜20ｃｍ时，一定成放大的实像C．蜡烛距透镜18ｃｍ时，可能成放大的实像D．蜡烛距透镜6ｃｍ时，一定成放大的虚像解析：在光屏上成放大实像，因此f＜u＜2f,即f＜15cm＜2f,由上式解得7．5cm＜f＜15cm,所以15cm＜2f＜30cm．将题中所给物距和凸透镜的焦距及二倍焦距相比较，应用凸透镜的成像特点，可判断B是错误的,凸透镜成像的题目是初中光学中数量最多、难度最大的一类题目，在初中光学中占有重要的地位．这类题目考查的知识点是凸透镜的成像规律，熟练掌握凸透镜成各性质像的条件是解答这类题目的前提，而凸透镜所成像的性质的变化，取决于物距与焦距关系的变化．因此，解答这类题目首先要确定凸透镜的焦距(或焦距的变化范围)．然后比较物距与焦距的大小，根据物距与焦距的大小关系和凸透镜的成像规律，对这类题目给出正确解答．【同步达纲练习】1．在光具座上做“研究凸透镜成像规律”的实验，如图6—22所示．当光屏、透镜及烛焰的相对位置如图所示时,恰好在光屏上成清晰的烛焰的像，请在光屏上大致画出烛焰的像．2．放幻灯片时，为了看到正立的像，应把幻灯片________放．要使屏幕上的像大一些，应将幻灯机________银幕，并将幻灯片与镜头的距离________．3．某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，并得到一个最小最亮的光斑，用刻度尺测得此光斑到透镜光心的距离是10cm．该同学想用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应A．大于10cmB．在10cm和20cm之间C．小于10cmD．大于20cm5．在观察凸透镜成像的实验中，某同学为了比较甲、乙、丙三个凸透镜焦距大小，他让凸透镜和烛焰的距离保持15ｃｍ不变，烛焰通过三个凸透镜成像情况如下表，请在图6—23中标出甲、乙、丙三个凸透镜焦点的大致位置．甲成放大的实像乙成放大的虚像丙成等大倒立的像5．已知凸透镜焦距为10ｃｍ，设物体到透镜的距离为ｕ．则下列判断正确的是Ａ．将该透镜作放大镜使用时，ｕ＜１０ｃｍＢ．物体为一点光源时，利用该透镜可得到一束平行光，此时ｕ＝１０ｃｍＣ．将该透镜作幻灯机的镜头使用时，ｕ＞10ｃｍＤ．将该透镜作照相机的镜头使用时，ｕ＞20ｃｍ6．图6—24为凸透镜成像的一种现象，AB代表物体，A′B′代表物体的像．这种现象可做A．放大镜观察物体B．幻灯机放映画面C．照相机拍摄照片D．照相机拍照和幻灯放映7．显微镜能对微小的物体进行高倍数的放大，它利用两个焦距不同的凸透镜分别...
