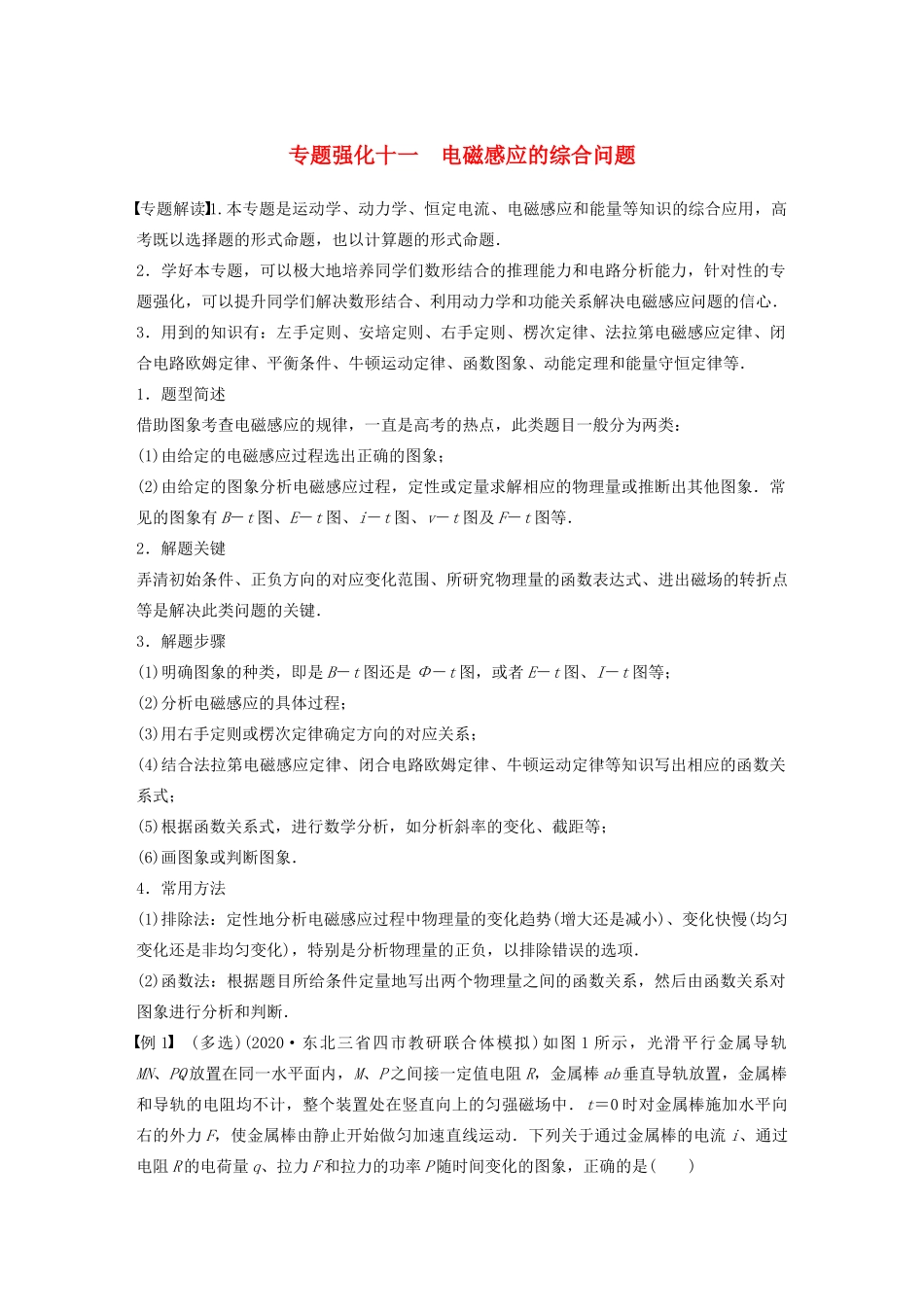

专题强化十一电磁感应的综合问题专题解读1.本专题是运动学、动力学、恒定电流、电磁感应和能量等知识的综合应用，高考既以选择题的形式命题，也以计算题的形式命题．2．学好本专题，可以极大地培养同学们数形结合的推理能力和电路分析能力，针对性的专题强化，可以提升同学们解决数形结合、利用动力学和功能关系解决电磁感应问题的信心．3．用到的知识有：左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、闭合电路欧姆定律、平衡条件、牛顿运动定律、函数图象、动能定理和能量守恒定律等．1．题型简述借助图象考查电磁感应的规律，一直是高考的热点，此类题目一般分为两类：(1)由给定的电磁感应过程选出正确的图象；(2)由给定的图象分析电磁感应过程，定性或定量求解相应的物理量或推断出其他图象．常见的图象有B－t图、E－t图、i－t图、v－t图及F－t图等．2．解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．3．解题步骤(1)明确图象的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向的对应关系；(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图象或判断图象．4．常用方法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项．(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象进行分析和判断．例1(多选)(2020·东北三省四市教研联合体模拟)如图1所示，光滑平行金属导轨MN、PQ放置在同一水平面内，M、P之间接一定值电阻R，金属棒ab垂直导轨放置，金属棒和导轨的电阻均不计，整个装置处在竖直向上的匀强磁场中．t＝0时对金属棒施加水平向右的外力F，使金属棒由静止开始做匀加速直线运动．下列关于通过金属棒的电流i、通过电阻R的电荷量q、拉力F和拉力的功率P随时间变化的图象，正确的是()图1答案AC解析由题意可知，金属棒由静止开始做匀加速直线运动，则有：x＝at2，v＝at，根据法拉第电磁感应定律得：E＝BLv＝BLat，则感应电流i＝＝t，故A正确；根据＝，＝和q＝Δt，得q＝，而ΔΦ＝BΔS＝BLx＝BLat2，故q＝t2，故B错误；根据牛顿第二定律有：F－F安＝ma，F安＝BiL＝t，解得：F＝ma＋t，故C正确；根据P＝Fv，得P＝Fv＝ma2t＋t2，故D错误．变式1(2019·江苏南通、泰州、扬州等七市二模联考)如图2所示，光滑水平杆上套一导体圆环，条形磁铁平行于水平杆固定放置，t＝0时刻，导体环在磁铁左侧O点获得一个向右的初速度，经过t0时间停在磁铁右侧O1点，O、O1两点间距离为x0，且两点关于磁铁左右对称．上述过程中，下列描述穿过导体环的磁通量Φ、导体环所受安培力F随位移x变化的关系图线，以及速度v、电流i随时间t变化的关系图线可能正确的是()图2答案D1．题型简述感应电流在磁场中受到安培力的作用，因此电磁感应问题往往跟力学问题联系在一起．解决这类问题需要综合应用电磁感应规律(法拉第电磁感应定律、楞次定律)及力学中的有关规律(共点力的平衡条件、牛顿运动定律、动能定理等)．2．处理方法状态特征处理方法平衡态加速度为零根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律进行动态分析或结合功能关系进行分析3.基本思路解决这类问题的关键是通过运动状态的分析，寻找过程中的临界状态，如速度、加速度最大值或最小值的条件．具体思路如下：――→――→→―――→→→例2(2019·江苏盐城中学阶段月考)如图3所示，一个质量为m、电阻不计、足够长的光滑U形金属框架MNQP，位于光滑水平桌面上，分界线OO′分别与平行导轨MN和PQ垂直，两导轨相距L.在OO′的左右两侧存在着区域很大、方向分别为竖直向上和竖直向下的匀强磁场，磁感应强度的大小均为B.另有质量也为m的金属棒CD，垂直于MN放置在OO′左侧导轨上，并用一根细线垂直棒系在定点A.已知细线能承受的最大拉力为F...
