高中物理第五章 交变电流 学生用人教版选修3-2VIP免费

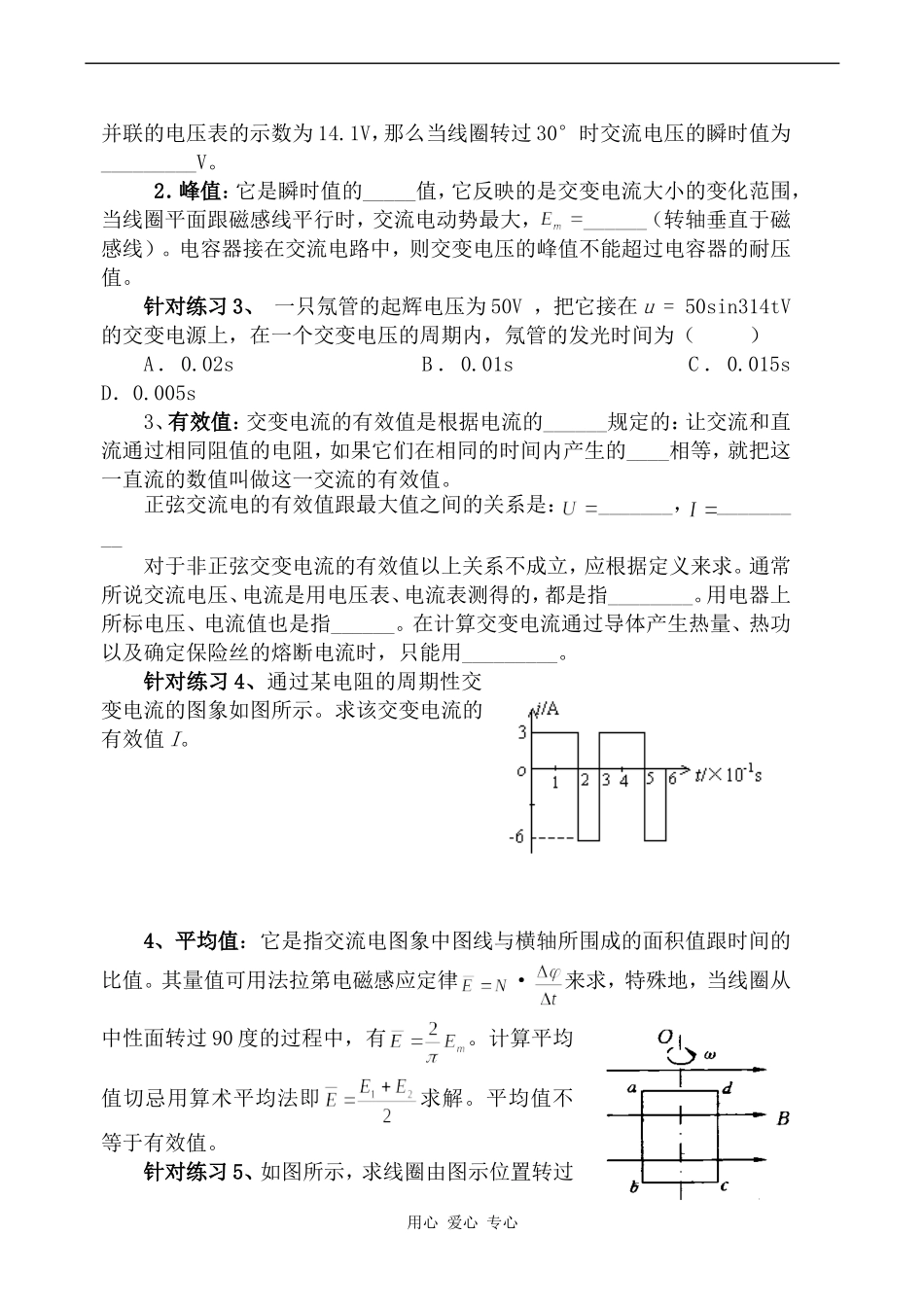

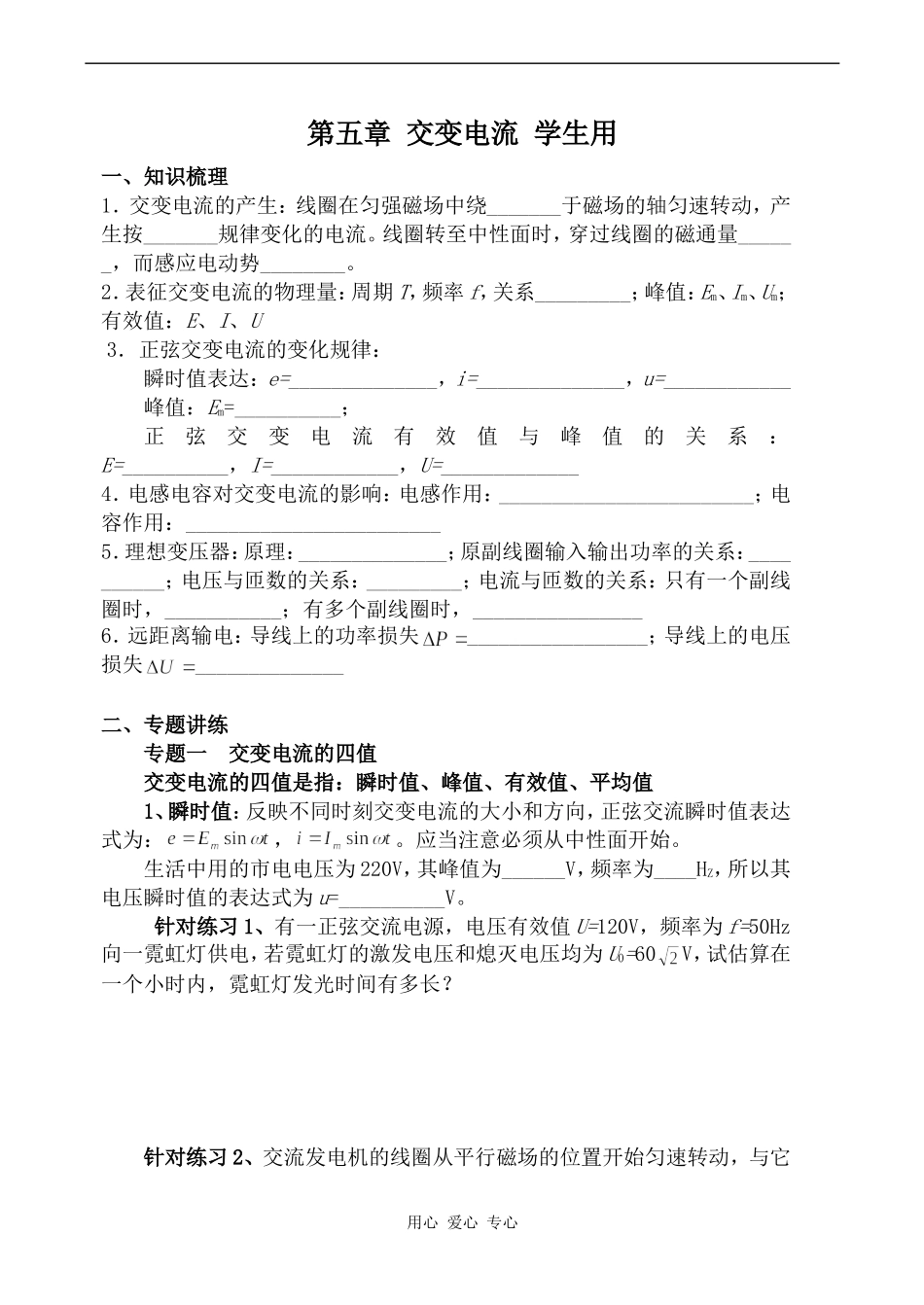

第五章交变电流学生用一、知识梳理1．交变电流的产生：线圈在匀强磁场中绕_______于磁场的轴匀速转动，产生按_______规律变化的电流。线圈转至中性面时，穿过线圈的磁通量______，而感应电动势________。2．表征交变电流的物理量：周期T，频率f，关系_________；峰值：Em、Im、Um；有效值：E、I、U3．正弦交变电流的变化规律：瞬时值表达：e=______________，i=______________，u=____________峰值：Em=__________；正弦交变电流有效值与峰值的关系：E=__________，I=____________，U=_____________4．电感电容对交变电流的影响：电感作用：________________________；电容作用：________________________5．理想变压器：原理：______________；原副线圈输入输出功率的关系：__________；电压与匝数的关系：_________；电流与匝数的关系：只有一个副线圈时，___________；有多个副线圈时，________________6．远距离输电：导线上的功率损失_________________；导线上的电压损失______________二、专题讲练专题一交变电流的四值交变电流的四值是指：瞬时值、峰值、有效值、平均值1、瞬时值：反映不同时刻交变电流的大小和方向，正弦交流瞬时值表达式为：，。应当注意必须从中性面开始。生活中用的市电电压为220V，其峰值为______V，频率为____HZ，所以其电压瞬时值的表达式为u=__________V。针对练习1、有一正弦交流电源，电压有效值U=120V，频率为f=50Hz向一霓虹灯供电，若霓虹灯的激发电压和熄灭电压均为U0=60V，试估算在一个小时内，霓虹灯发光时间有多长？针对练习2、交流发电机的线圈从平行磁场的位置开始匀速转动，与它用心爱心专心并联的电压表的示数为14.1V，那么当线圈转过30°时交流电压的瞬时值为_________V。2．峰值：它是瞬时值的_____值，它反映的是交变电流大小的变化范围，当线圈平面跟磁感线平行时，交流电动势最大，______（转轴垂直于磁感线）。电容器接在交流电路中，则交变电压的峰值不能超过电容器的耐压值。针对练习3、一只氖管的起辉电压为50V，把它接在u=50sin314tV的交变电源上，在一个交变电压的周期内，氖管的发光时间为（）A．0.02sB．0.01sC．0.015sD．0.005s3、有效值：交变电流的有效值是根据电流的______规定的：让交流和直流通过相同阻值的电阻，如果它们在相同的时间内产生的____相等，就把这一直流的数值叫做这一交流的有效值。正弦交流电的有效值跟最大值之间的关系是：_______，_________对于非正弦交变电流的有效值以上关系不成立，应根据定义来求。通常所说交流电压、电流是用电压表、电流表测得的，都是指________。用电器上所标电压、电流值也是指______。在计算交变电流通过导体产生热量、热功以及确定保险丝的熔断电流时，只能用_________。针对练习4、通过某电阻的周期性交变电流的图象如图所示。求该交变电流的有效值I。4、平均值：它是指交流电图象中图线与横轴所围成的面积值跟时间的比值。其量值可用法拉第电磁感应定律·来求，特殊地，当线圈从中性面转过90度的过程中，有。计算平均值切忌用算术平均法即求解。平均值不等于有效值。针对练习5、如图所示，求线圈由图示位置转过用心爱心专心60°角的过程中，通过线圈某一横截面的电量。针对练习6、交流发电机转子有n匝线圈，每匝线圈所围面积为S，匀强磁场的磁感应强度为B，匀速转动的角速度为ω，线圈内电阻为r，外电路电阻为R。当线圈由图中实线位置匀速转动90°到达虚线位置过程中，求：⑴通过R的电荷量q为多少？⑵R上产生电热QR为多少？⑶外力做的功W为多少？专题二感抗和容抗（统称电抗）1、感抗表示电感对交变电流的阻碍作用，其特点是“通直流，阻交流”、“通低频，阻高频”。2、容抗表示电容对交变电流的阻碍作用，其特点是“通交流，隔直流”、“通高频，阻低频”。针对练习7、左右两个电路都是从左端输入信号，从右端输出信号。左图中输入的是高频、低频混合的交流信号，要求只输出低频信号；右图中输入的是直流和低频交流的混合信号，要求只输出低频交流信号。那么C1、C2中哪个该用大电容？哪个该用小电容？针对练习8、对于如图所示的电路，下列说法正确的是（）用心...
