秋八年级科学上册 4.4《变阻器》学案 浙教版-浙教版初中八年级上册自然科学学案VIP免费

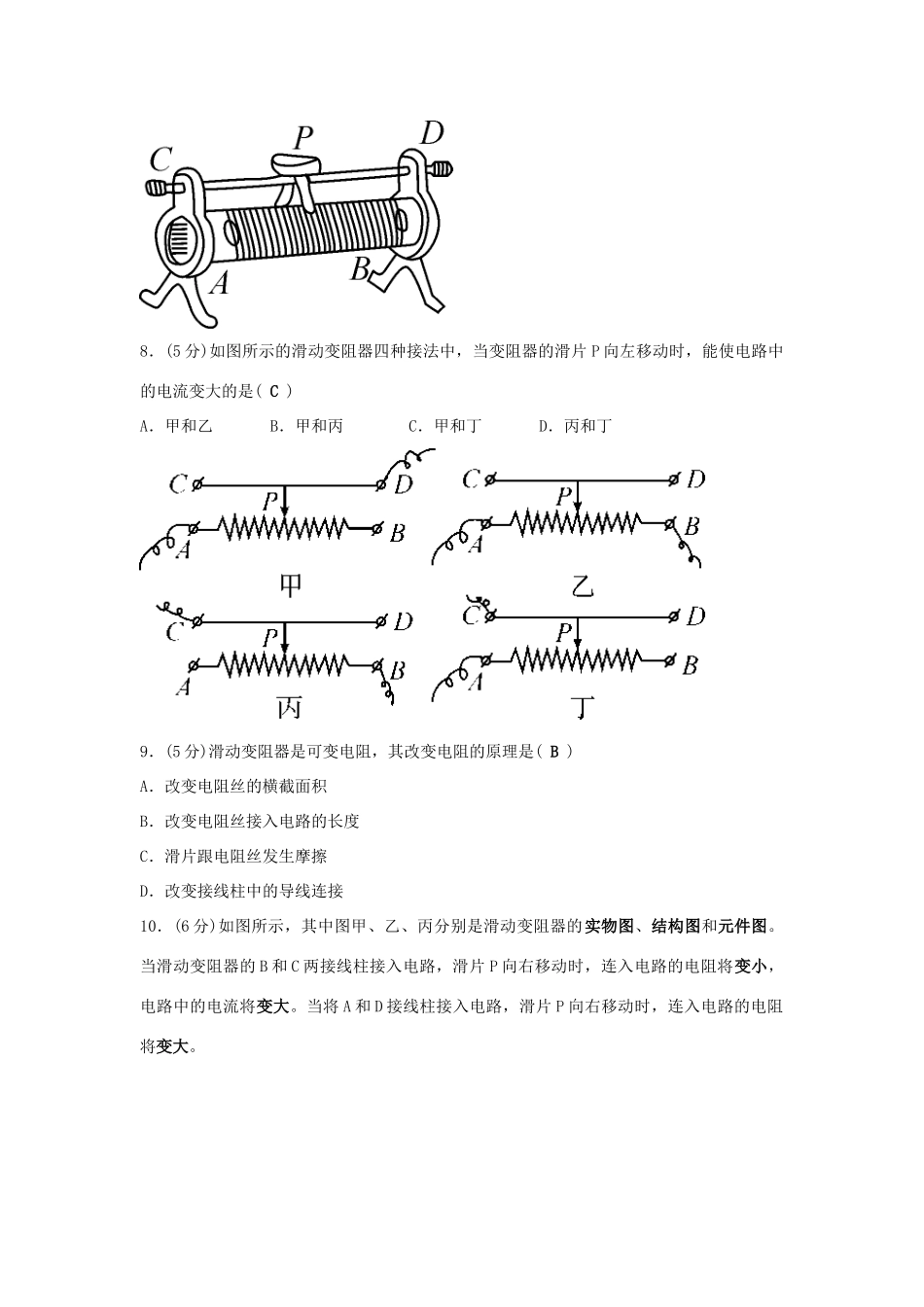

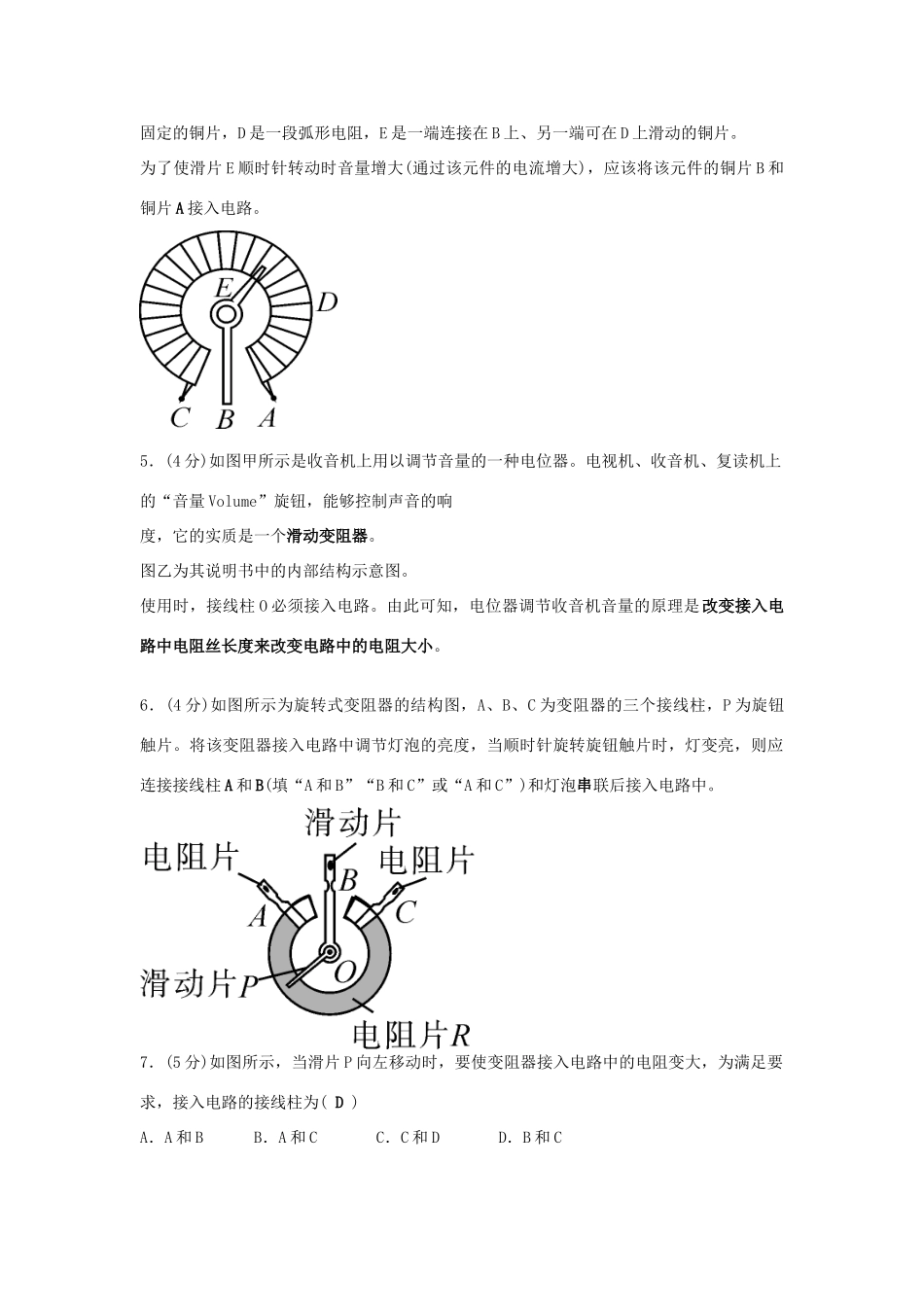

第4节变阻器1．滑动变阻器的原理和作用：靠改变接入电路中的电阻丝的有效长度来改变电阻的大小，从而改变电路中的电流强度和部分电路两端的电压。滑动变阻器的符号是。2．滑动变阻器(如图所示)正确的连接方法：(1)连接A和C接线柱，此时接入电路中的电阻是AP，若此时将滑片P向右移动，电路中的电阻增大(填“增大”或“减小”)，电路中的电流减小(填“增大”或“减小”)。(2)连接B和C接线柱，此时接入电路中的电阻是BP，若此时将滑片P向右移动，电路中的电阻减小(填“增大”或“减小”)，电路中的电流增大(填“增大”或“减小”)。1．(5分)下列不属于滑动变阻器的应用的是(C)A．调台灯亮度的装置B．调收音机音量大小的电位器C．调收音机频道的装置D．调节电动车速度的装置2．(2分)变阻器在科技上有重要应用，调节收音机音量大小的旋钮就是一种滑动变阻器。3．(2分)如图所示，某宾馆房间内的电器控制面板上有两个开关，其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大摩擦(或摩擦力)；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电路元件相当于变阻器(或滑动变阻器)。4．(2分)如图所示，是一种可以改变收音机音量大小的电路元件结构示意图，A、B、C是固定的铜片，D是一段弧形电阻，E是一端连接在B上、另一端可在D上滑动的铜片。为了使滑片E顺时针转动时音量增大(通过该元件的电流增大)，应该将该元件的铜片B和铜片A接入电路。5．(4分)如图甲所示是收音机上用以调节音量的一种电位器。电视机、收音机、复读机上的“音量Volume”旋钮，能够控制声音的响度，它的实质是一个滑动变阻器。图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。由此可知，电位器调节收音机音量的原理是改变接入电路中电阻丝长度来改变电路中的电阻大小。6．(4分)如图所示为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱A和B(填“A和B”“B和C”或“A和C”)和灯泡串联后接入电路中。7．(5分)如图所示，当滑片P向左移动时，要使变阻器接入电路中的电阻变大，为满足要求，接入电路的接线柱为(D)A．A和BB．A和CC．C和DD．B和C8．(5分)如图所示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，能使电路中的电流变大的是(C)A．甲和乙B．甲和丙C．甲和丁D．丙和丁9．(5分)滑动变阻器是可变电阻，其改变电阻的原理是(B)A．改变电阻丝的横截面积B．改变电阻丝接入电路的长度C．滑片跟电阻丝发生摩擦D．改变接线柱中的导线连接10．(6分)如图所示，其中图甲、乙、丙分别是滑动变阻器的实物图、结构图和元件图。当滑动变阻器的B和C两接线柱接入电路，滑片P向右移动时，连入电路的电阻将变小，电路中的电流将变大。当将A和D接线柱接入电路，滑片P向右移动时，连入电路的电阻将变大。一、选择题(5×5分＝25分)11．下列家用电器中没有用到变阻器的是(A)A．白炽灯B．收音机C．调光台灯D．电视机12．如图所示，两个滑动变阻器串联连入电路中，要使电路中的电阻最大，则变阻器滑片应(B)A．P1在B1，P2在B2B．P1在A1，P2在B2C．P1在A1，P2在A2D．P1在B1，P2在A213．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是(A)A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D14．在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是(C)15．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时(A)A．电路上电阻增大，电流减小B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小D．电路上电阻减小，电流增大二、简答题(4分＋6分＋20分＋5分＝35分)16．如图所示是插入式电阻箱的结构示意图。它的最大电阻值是15欧，图中A、B两个接线柱之间的电阻值是7欧。17．滑动变阻器是通过改变接入电路中的电阻丝的有效长度来改变电阻的；小明同学利用一个滑动变阻器改变灯泡的亮度，拿到一个上面标有“50欧1.5安”的滑动变阻器，并接入电路中，如图所示。滑动变阻器上标出的“50欧”的意思是变...
