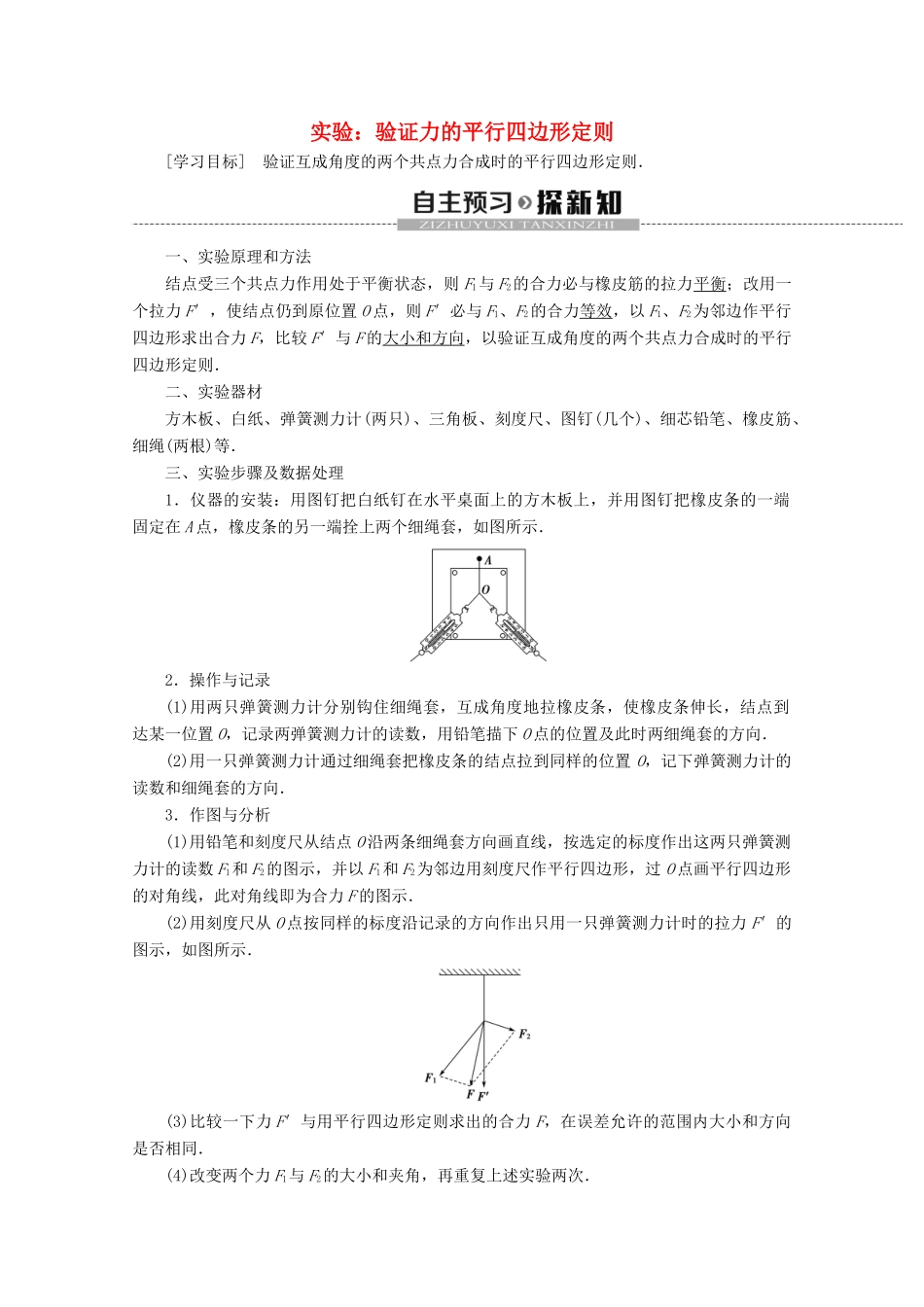

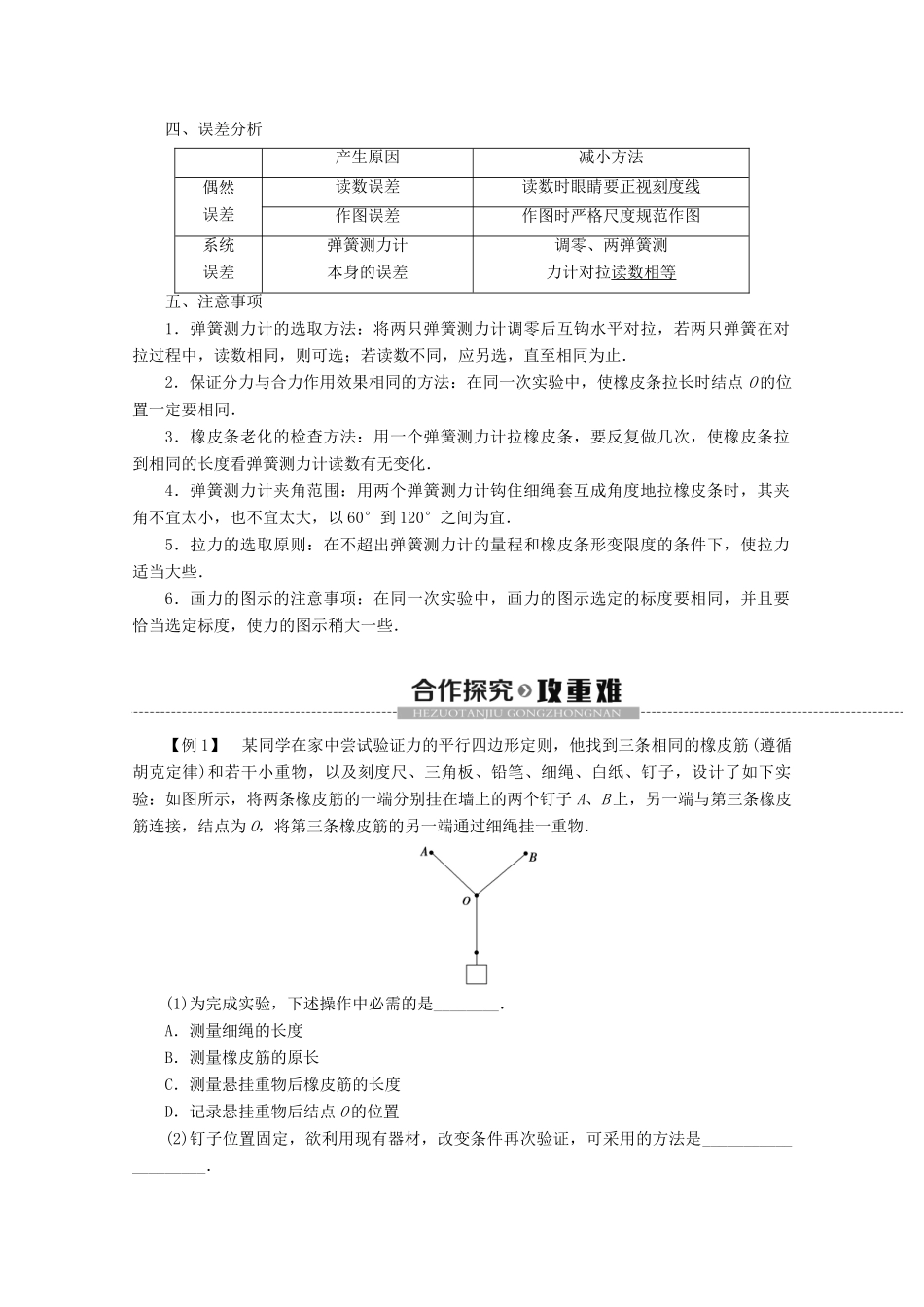

实验：验证力的平行四边形定则[学习目标]验证互成角度的两个共点力合成时的平行四边形定则．一、实验原理和方法结点受三个共点力作用处于平衡状态，则F1与F2的合力必与橡皮筋的拉力平衡；改用一个拉力F′，使结点仍到原位置O点，则F′必与F1、F2的合力等效，以F1、F2为邻边作平行四边形求出合力F，比较F′与F的大小和方向，以验证互成角度的两个共点力合成时的平行四边形定则．二、实验器材方木板、白纸、弹簧测力计(两只)、三角板、刻度尺、图钉(几个)、细芯铅笔、橡皮筋、细绳(两根)等．三、实验步骤及数据处理1．仪器的安装：用图钉把白纸钉在水平桌面上的方木板上，并用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套，如图所示．2．操作与记录(1)用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳套的方向．(2)用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下弹簧测力计的读数和细绳套的方向．3．作图与分析(1)用铅笔和刻度尺从结点O沿两条细绳套方向画直线，按选定的标度作出这两只弹簧测力计的读数F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示．(2)用刻度尺从O点按同样的标度沿记录的方向作出只用一只弹簧测力计时的拉力F′的图示，如图所示．(3)比较一下力F′与用平行四边形定则求出的合力F，在误差允许的范围内大小和方向是否相同．(4)改变两个力F1与F2的大小和夹角，再重复上述实验两次．四、误差分析产生原因减小方法偶然误差读数误差读数时眼睛要正视刻度线作图误差作图时严格尺度规范作图系统误差弹簧测力计本身的误差调零、两弹簧测力计对拉读数相等五、注意事项1．弹簧测力计的选取方法：将两只弹簧测力计调零后互钩水平对拉，若两只弹簧在对拉过程中，读数相同，则可选；若读数不同，应另选，直至相同为止．2．保证分力与合力作用效果相同的方法：在同一次实验中，使橡皮条拉长时结点O的位置一定要相同．3．橡皮条老化的检查方法：用一个弹簧测力计拉橡皮条，要反复做几次，使橡皮条拉到相同的长度看弹簧测力计读数有无变化．4．弹簧测力计夹角范围：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°到120°之间为宜．5．拉力的选取原则：在不超出弹簧测力计的量程和橡皮条形变限度的条件下，使拉力适当大些．6．画力的图示的注意事项：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些．【例1】某同学在家中尝试验证力的平行四边形定则，他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：如图所示，将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．(1)为完成实验，下述操作中必需的是________．A．测量细绳的长度B．测量橡皮筋的原长C．测量悬挂重物后橡皮筋的长度D．记录悬挂重物后结点O的位置(2)钉子位置固定，欲利用现有器材，改变条件再次验证，可采用的方法是____________________．[解析](1)必需测量橡皮筋的原长和悬挂重物后橡皮筋的长度，这样才能确定橡皮筋的伸长量，确定各力的大小，还需记录悬挂重物后结点O的位置，同时记下三条橡皮筋所在的方向，以便确定各拉力的方向，根据平行四边形定则作出合力的图示．因此，必需的操作是B、C、D.(2)改变条件再次验证可采用更换不同的小重物的方法．[答案](1)BCD(2)更换不同的小重物【例2】某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1mm)的纸贴在水平桌面上，如图(a)所示．将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长．(a)(b)(1)用一只弹簧测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出．测力计的示数如图(b)所示，F的大小为________N.(2)撤去(1)中...
